模拟电路高通滤波器和低通滤波器

前言:此篇文章的本意是为了记录自己在学习滤波电路时的一些计算，加深自己的记忆和理解，后续不记得时也可以再查阅。



相信大家在学习电路时遇到电容器件时总会一头雾水，只知道电容通交流隔直流特性，但是却一直未能理解这其中的道理。



而高通滤波器和低通滤波器又是怎么一回事呢？

电容是非线性元件，它的阻值是会随着输入频率的变化而变化的，它的阻值计算公式可以表示为1／j ωC.

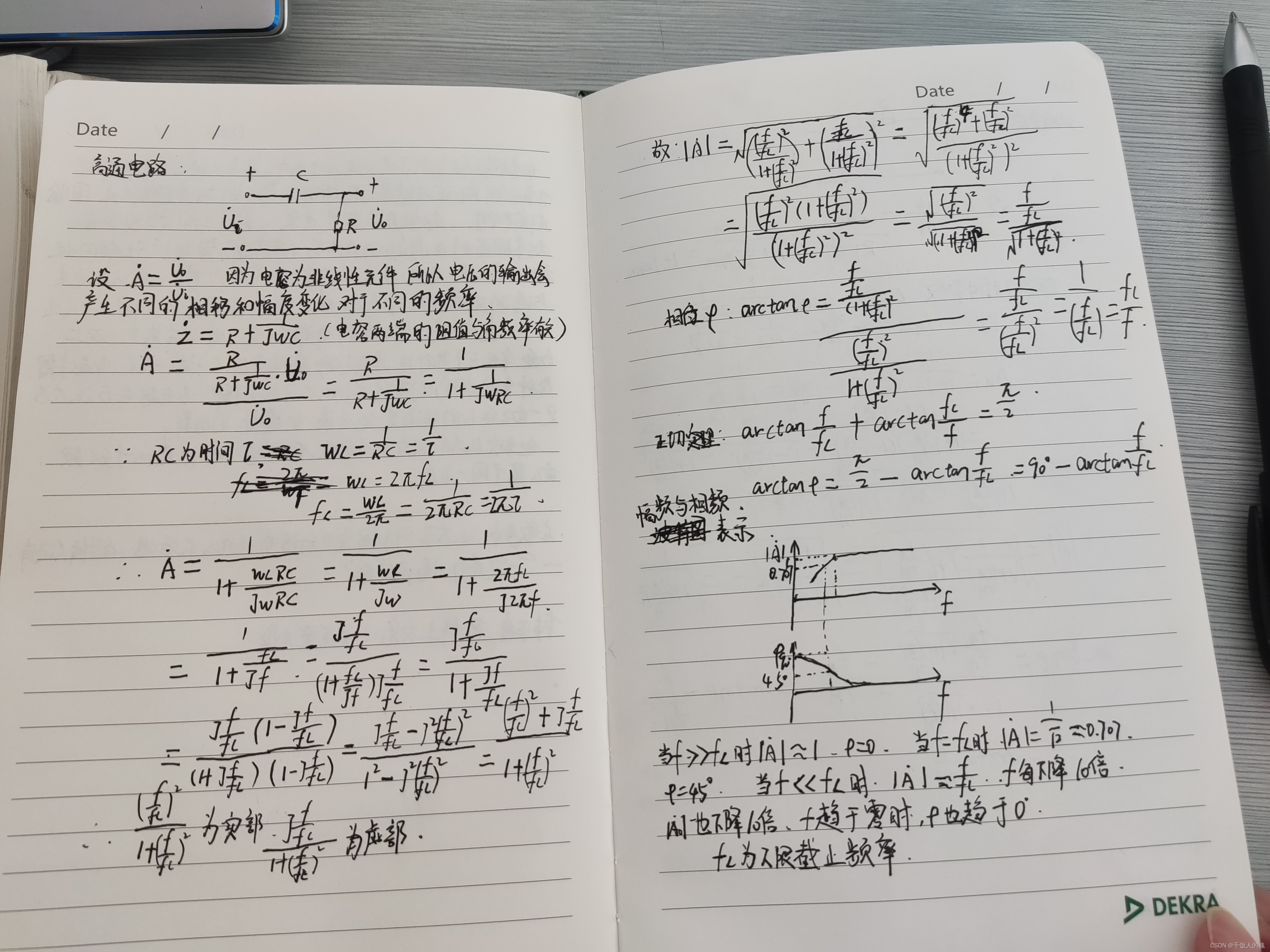

当电容与电阻串联组成高通电路时，它的频率响应会呈现如下

 从最后结论可以画出它的幅频和相频曲线。

对于高通滤波电路存在下限截止频率fl

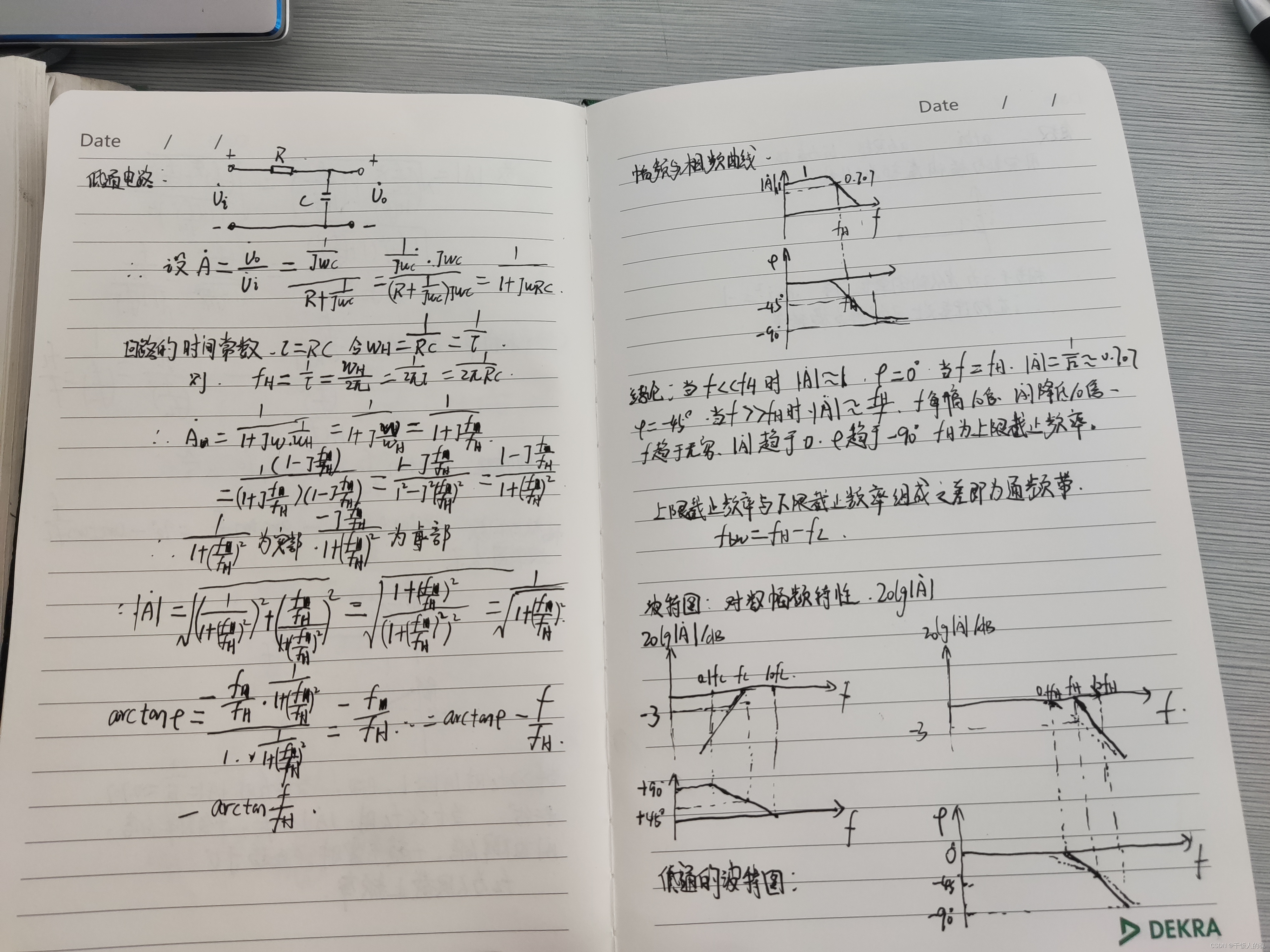

由电阻和电容组成的低通滤波电路

计算推导过程如下



最后取对数形式画出波特图如上图

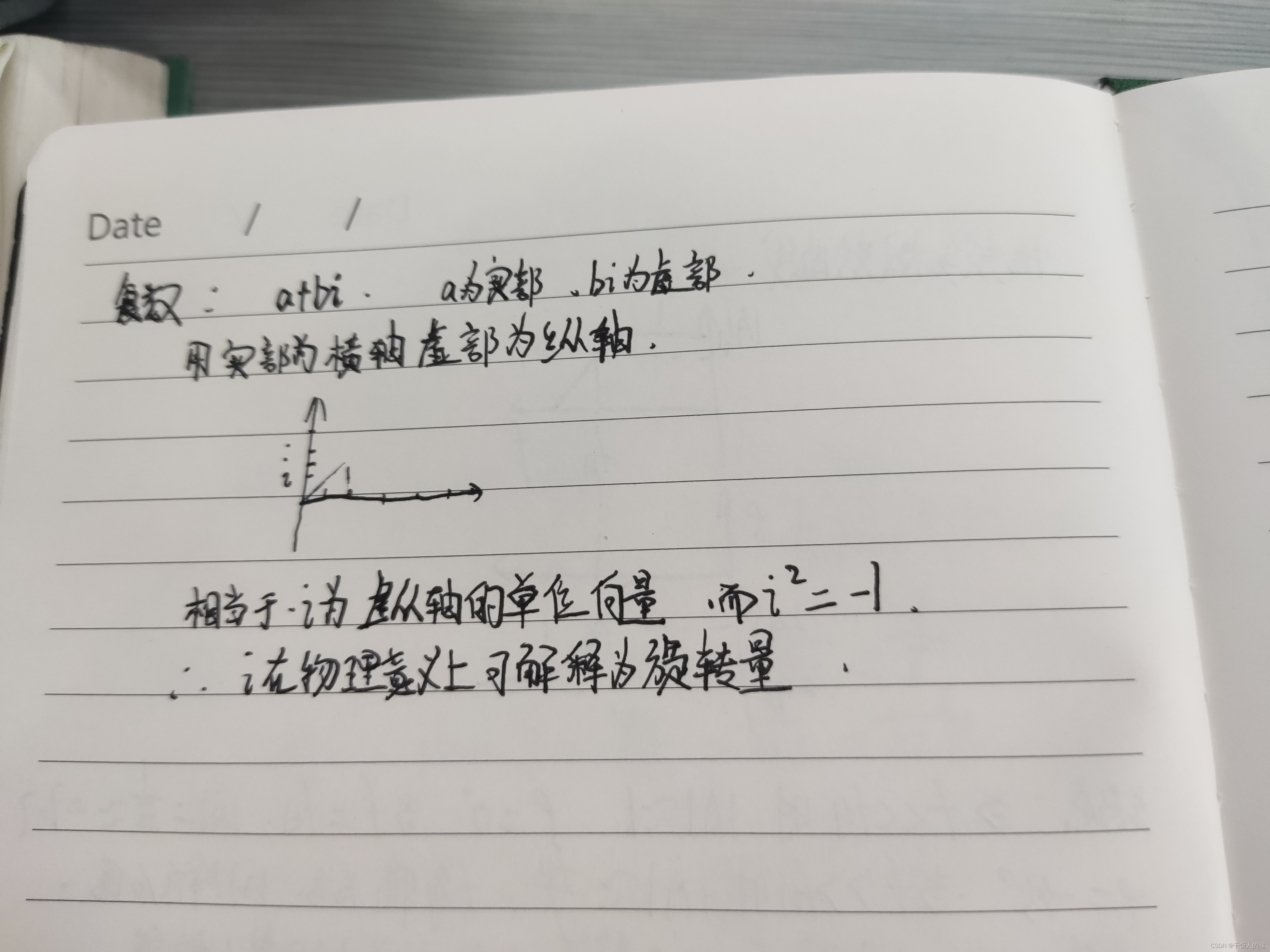

这其中用到复数的知识，关于复数的知识如下

 至此关于电容和电阻组成的高通和低通电路也就推导结束了。
