Hypermesh中创建Abaqus的铰链单元

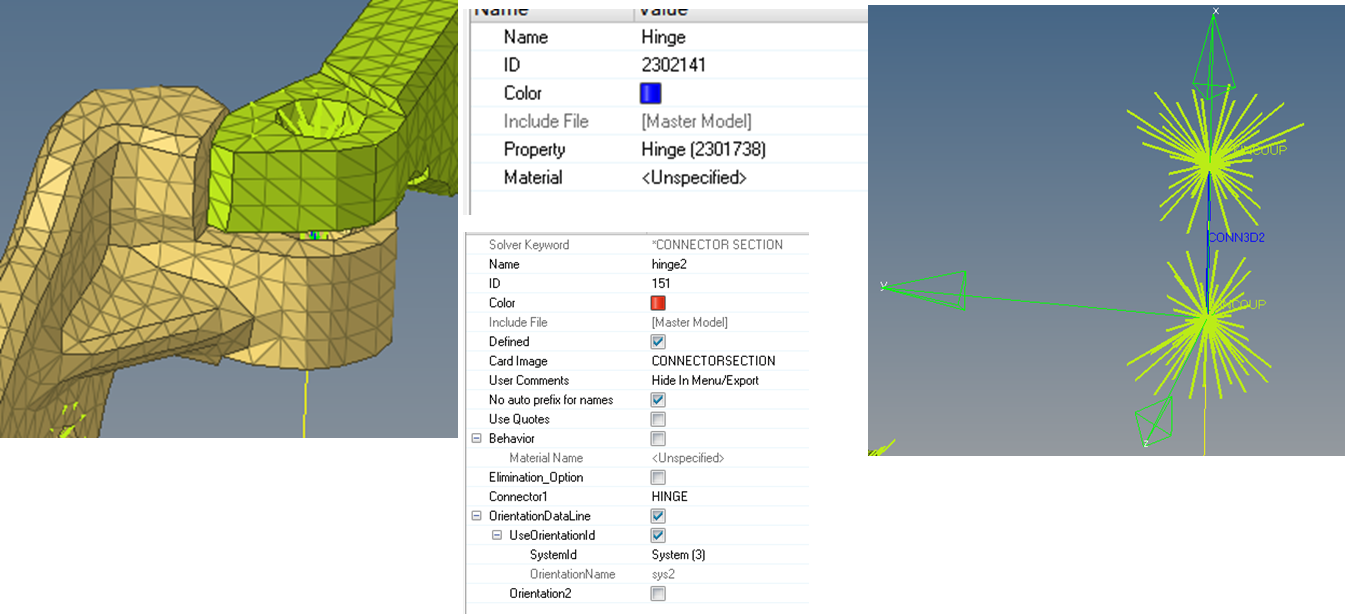

1）创建一个名称为Hinge的component，

在铰链上下零件的孔中创建2个KIN-COUP单元；

进入1D-ROD面板，选择conn3d2类型，选择KIN-COUP单元的中心节点创建单元；

2）创建属性，card image选择connectorsection类型，Connector1选择HINGE属性;

勾选OrientationDataLine，system id选择创建好的局部坐标系；

3）将属性赋予compoent；

4）局部坐标系X轴指向旋转轴；
