基于华为ensp的企业网络规划（新版）

  • 第一章 项目概述
    • 1.1 项目总体描述
    • 1.2 项目总体功能要求
  • 第二章 可行性分析
    • 2.1 经济效益分析
    • 2.2 项目分析
    • 2.3 技术可行性分析
    • 2.4 项目风险分析
  • 第三章 需求分析
    • 3.1 总体需求
    • 3.2 具体需求
    • 3.3 非功能需求
  • 第四章 总体设计
  • 第五章 详细设计
    • 5.1 IP划分、端口划分以及配置
    • 5.2 技术配置

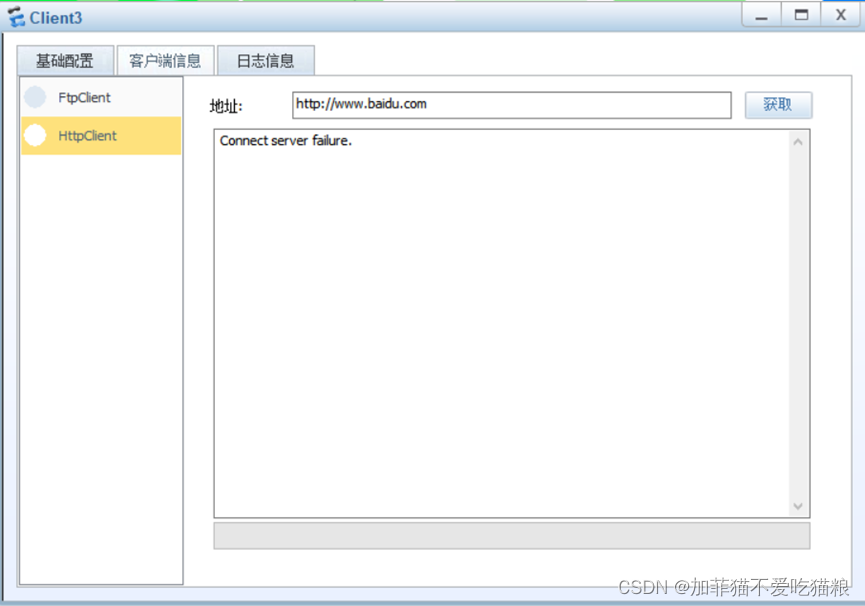

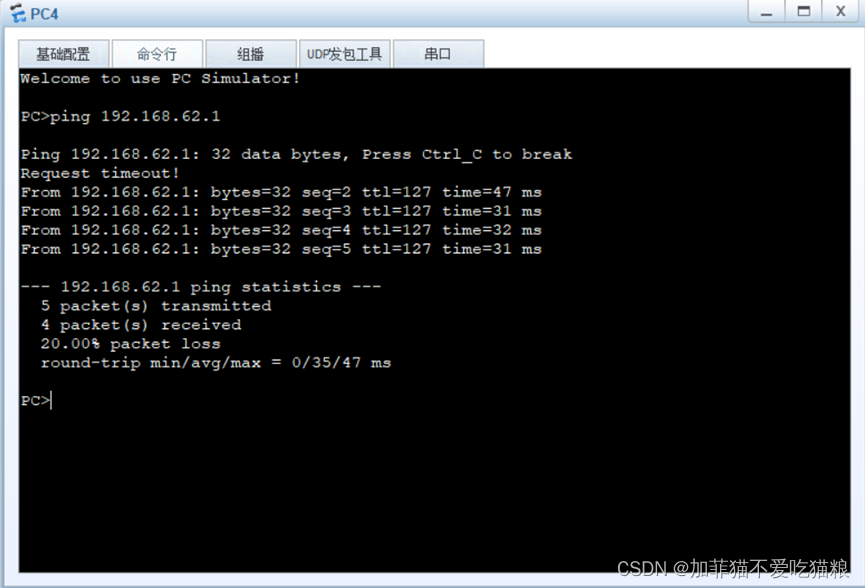

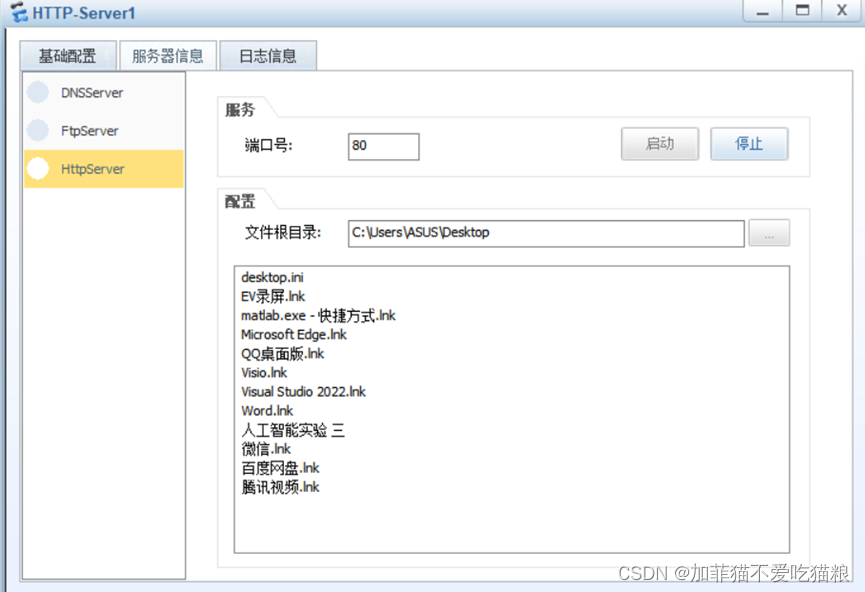

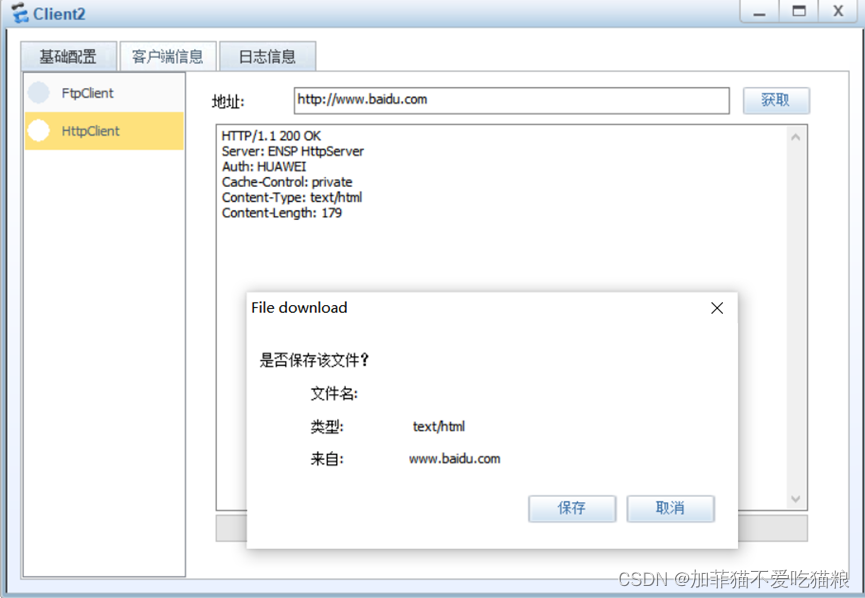

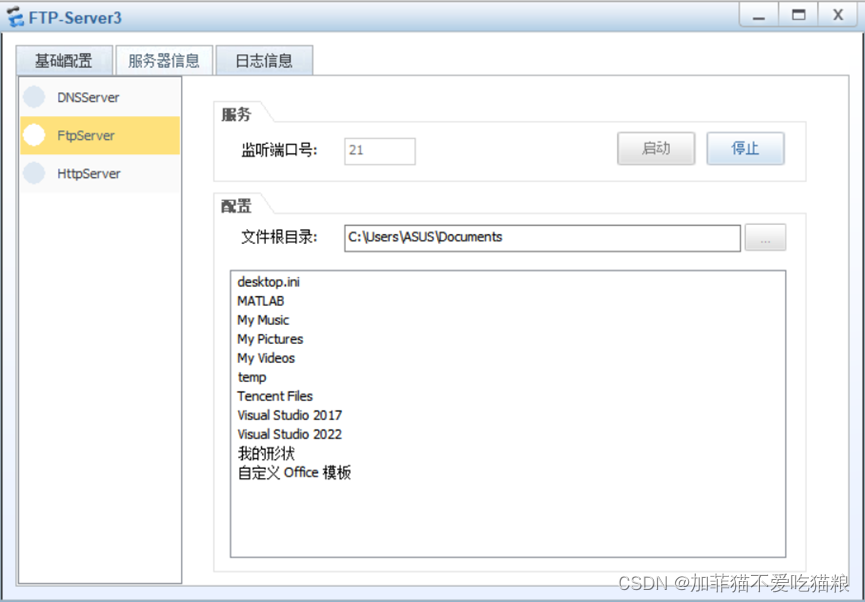

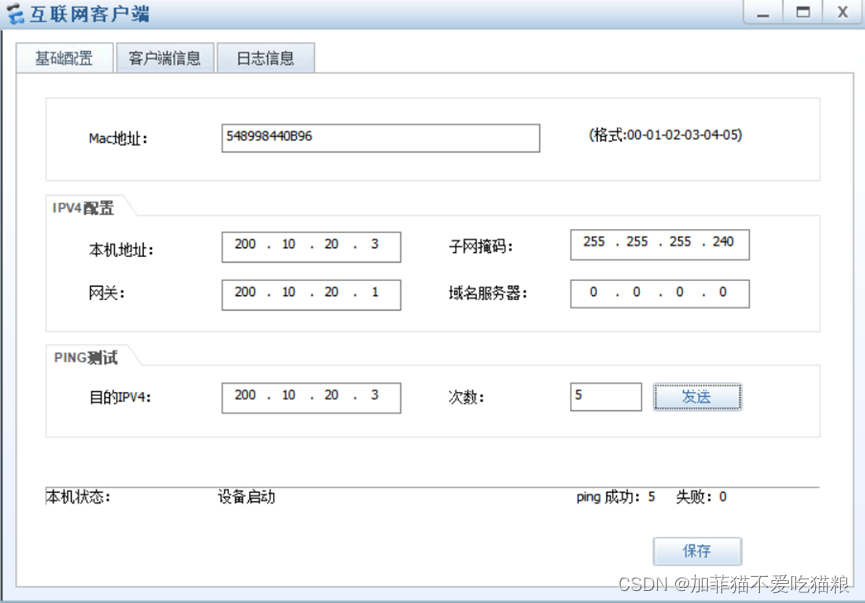

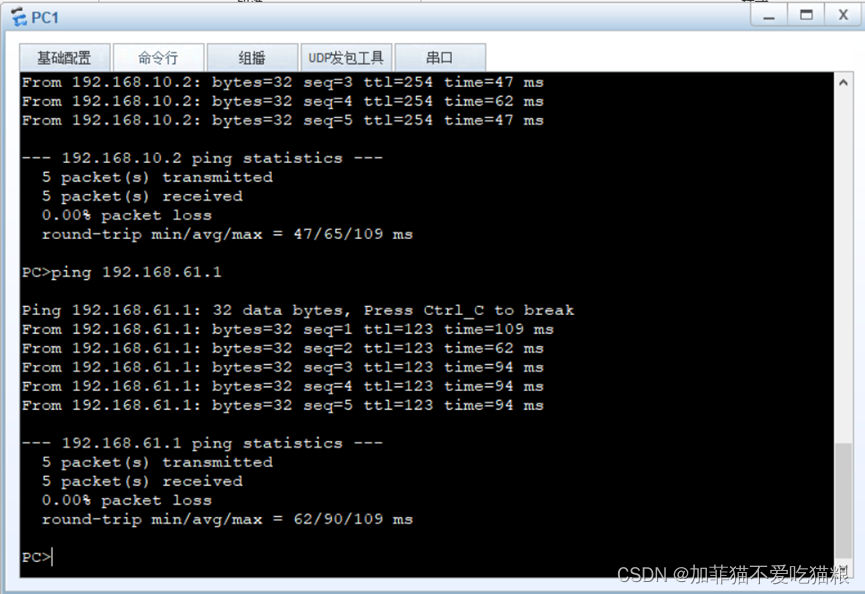

  • 第六章 系统测试

第一章 项目概述

1.1 项目总体描述

假设某大型公司总部在北京、在重庆设置分部，总部和分部均有研发部、市场部、财务部等部门，现在要求进行网络规划与设计，实现分部和总部能够进行网络连通。为了保证数据安全，在总部和分部之间可否考虑采用VPN等技术，还有是否有VxLAN、DNS。

1.2 项目总体功能要求

企业总部和分部的所有部门都可以访问到互联网外网，企业总部与分部也可以互相访问对方，企业总部以及分部的研发部、市场部、财务部均使用vlan进行隔离，提高安全性。在总部和分部之间可否考虑采用VPN等技术；总部的研发部和分部的研发部可否构建VxLAN；可否考虑DNS。还有就是服务器，是否可以访问外网服务器。

第二章 可行性分析

2.1 经济效益分析

按照我们在华为eNSP的仿真来说，我们使用了两个S5700交换机作为核心交换机和备份交换机，使用一个路由器做为出口，另外两个路由器，其中一个主路由器和另一个备份路由器。每一个部门作为一个局域网，每一个部门部署一个S3700交换机，然后将他们连接到核心交换机和备份交换机。核心交换机与备份交换机通过vlan来和路由器进行连接。在出口路由器上我们通过配置NAT，然后使用NAT技术进行上网。这些对于我们设备上选型来说是可以实现的，而且成本对于企业来说也是合理的，不仅仅可以联通分部，还可以访问外网，还可以通过FTP传输文件。

2.2 项目分析

企业需要建设安全可靠的局域网，能够对敏感信息和资源施行保护措施，而且对于企业未来发展预留较大的网络可拓展性，不影响内网对Internet的访问等要求。我们还需要减小外部环境对内部环境造成的不良影响，另外就是局域网内部节点我们需要考虑到它是否可能被破坏，我们还需要对一些保密等级比较高的部门提供保护措施，要能够对数据访问进行控制，比如说研发部、财务部等部门。我们企业的内部还搭建了两台服务器，让企业的员工能够通过门户网站去访问百度、搜狗等等服务器，企业用户的业务数据不仅仅可以在局域网内转发的需求，还可以跨网段转发，以及能够直接访问Internet等需求。企业也通过FTP服务器可以上传或者下载文件。

2.3 技术可行性分析

虚拟局域网(vlan)：虚拟局域网是一个逻辑组网，它是为了隔离广播域和保障信息安全，减少广播报文的产生和网段之间信息转发的问题而应用。如果所有局域网的计算机同时发送广播报文，所有的计算机都无法承担无数广播报文的积压。所以我们需要虚拟局域网将计算机划分到许多个逻辑组网中，让计算机在区域内发送广播报文，减少整体局域网的负担，对区域间实行流量控制以及保障了区域安全。我们将总部划为三个不同的vlan，vlan20、vlan30、vlan40,然后将服务器划为vlan10，对于分部来说，我们也是将三个部门划为三个不同的vlan，vlan61,vlan62,vlan63。
开放式最短路径优先（OSPF）：它是网络层的路由协议，也就是网络设备之间相互交替链路状态信息表，使得所有参与协议的设备能够知晓整体网络的拓扑结构，然后它们就会根据协议计算寻找出最优的路由路径转发数据包，然后到达我们的目的地址。
（略）

2.4 项目风险分析

这次的设计没有将财务部隔开，最好的设计是对于财务部其他部门是应该不能够去访问的，而我们的没有设置，就有可能出现一些风险问题，比如说信息泄露、财务盗取等等问题，另外我们的研发部门的保密性也不太高，也是没有完全隔开，企业内部的部门也可以访问它，我们应该让其他的不能够访问研发部门。虽然只是外网访问不了企业的研发、财务部门。我们企业也没有设置防火墙，这可能会让企业控制网络和控制设备流量上有一定的缺陷，防火墙在一定程度上可以用于阻拦病毒和木马。对于链路堵塞的问题，我们也需要去解决一下，对于汇聚层我们也可以适当增加一些交换机，来减轻负担。我感觉这个维护还是不太方便的，假如有地方出现了问题我们需要去逐步的找问题来检查哪里出错了，这一过程还是比较耗时耗力的，所以我们还需要让后期的维护更加简单的，在设置的时候最好按着规律要求来设置。

第三章 需求分析

3.1 总体需求

在企业中，使用三层架构，汇聚层使用两个交换机来汇聚流量，将流量汇聚核心层，接入层交换机负责连接设备，提升端口密度。然后我们使用华为eNSP来完成主要架构的设计。为了更加的切近实际情况，我们还需要外网的搭建，一个简单的外网环境。企业中不同的部门需要划分vlan，不同的接入层划分不同的vlan，局域网内部设计HTTP服务和DNS服务器以及FTP服务，在核心层上，核心路由器负责流量转发以及配置NAT和做端口映射。

3.2 具体需求

在eNSP上我们需要用到模拟设备有5个路由器，1个用于运营商，两个路由器用于核心层，1个用于连接内外网、NAT转换，还有一个用于连接企业分部；2个三层交换机；还有6个交换机，5个交换机用于企业，1个为外网运营商；6个PC，４个客户端，４个服务器。（略）

3.3 非功能需求

我们采用了链路聚合技术，将vlan10、vlan20聚合到一条链路上，然后又将vlan30、vlan40聚合到一条链路上，这样就降低了汇聚层交换机上面的网络负担，提高了网络稳定性。（略）

第四章 总体设计

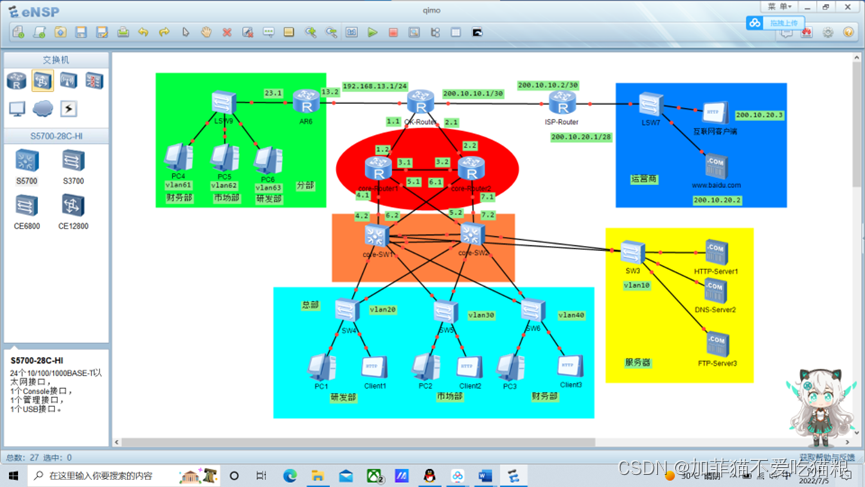

整体拓扑图
在这里插入图片描述

第五章 详细设计

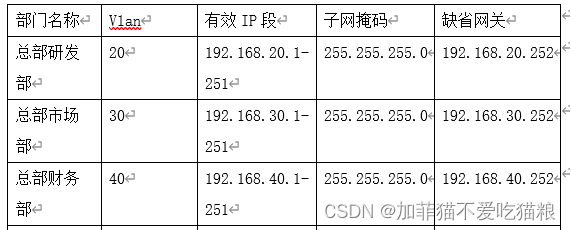

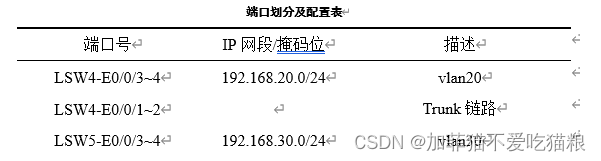

5.1 IP划分、端口划分以及配置

在这里插入图片描述
在这里插入图片描述
简单放一下，其余略

5.2 技术配置

core-SW1的配置：
sysname core-SW1
undo info-center enable
vlan batch 10 to 11 20 22 30 40
stp instance 1 root primary
stp instance 2 root secondary
stp region-configuration
region-name huawei
revision-level 1
instance 1 vlan 10 20
instance 2 vlan 30 40
active region-configuration
interface Vlanif10
ip address 192.168.10.254 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.252
vrrp vrid 10 priority 120
vrrp vrid 10 track interface GigabitEthernet0/0/1
vrrp vrid 10 track interface GigabitEthernet0/0/2
interface Vlanif11
ip address 192.168.4.2 255.255.255.0
interface Vlanif20
ip address 192.168.20.254 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.252
vrrp vrid 20 priority 120
vrrp vrid 20 track interface GigabitEthernet0/0/1
vrrp vrid 20 track interface GigabitEthernet0/0/2
interface Vlanif22
ip address 192.168.6.2 255.255.255.0
interface Vlanif30
ip address 192.168.30.254 255.255.255.0
vrrp vrid 30 virtual-ip 192.168.30.252
vrrp vrid 30 track interface GigabitEthernet0/0/1
vrrp vrid 30 track interface GigabitEthernet0/0/2
interface Vlanif40
ip address 192.168.40.254 255.255.255.0
vrrp vrid 40 virtual-ip 192.168.40.252
vrrp vrid 40 track interface GigabitEthernet0/0/1
vrrp vrid 40 track interface GigabitEthernet0/0/2
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/1
port link-type access
port default vlan 11
interface GigabitEthernet0/0/2
port link-type access
port default vlan 22
interface GigabitEthernet0/0/3
eth-trunk 1
interface GigabitEthernet0/0/4
eth-trunk 1
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/6
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/7
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/8
port link-type trunk
port trunk allow-pass vlan 2 to 4094
ospf 10
area 0.0.0.0
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 192.168.30.0 0.0.0.255
network 192.168.40.0 0.0.0.255
network 192.168.4.0 0.0.0.255
network 192.168.6.0 0.0.0.255
port-group 5-8
group-member GigabitEthernet0/0/5
group-member GigabitEthernet0/0/6
group-member GigabitEthernet0/0/7
group-member GigabitEthernet0/0/8
core-SW2的配置：
sysname core-SW2
undo info-center enable
vlan batch 10 20 30 33 40 44
stp instance 1 root secondary
stp instance 2 root primary
stp region-configuration
revision-level 1
instance 1 vlan 10 20
instance 2 vlan 30 40
active region-configuration
drop-profile default
aaa
authentication-scheme default
authorization-scheme default
accounting-scheme default
domain default
domain default_admin
local-user admin password simple admin
local-user admin service-type http
interface Vlanif10
ip address 192.168.10.253 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.252
vrrp vrid 10 track interface GigabitEthernet0/0/1
vrrp vrid 10 track interface GigabitEthernet0/0/2
interface Vlanif20
ip address 192.168.20.253 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.252
vrrp vrid 20 track interface GigabitEthernet0/0/1
vrrp vrid 20 track interface GigabitEthernet0/0/2
interface Vlanif30
ip address 192.168.30.253 255.255.255.0
vrrp vrid 30 virtual-ip 192.168.30.252
vrrp vrid 30 priority 120
vrrp vrid 30 track interface GigabitEthernet0/0/1
vrrp vrid 30 track interface GigabitEthernet0/0/2
interface Vlanif33
ip address 192.168.5.2 255.255.255.0
interface Vlanif40
ip address 192.168.40.253 255.255.255.0
vrrp vrid 40 virtual-ip 192.168.40.252
vrrp vrid 40 priority 120
vrrp vrid 40 track interface GigabitEthernet0/0/1
vrrp vrid 40 track interface GigabitEthernet0/0/2
interface Vlanif44
ip address 192.168.7.2 255.255.255.0
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/1
port link-type access
port default vlan 33
interface GigabitEthernet0/0/2
port link-type access
port default vlan 44
interface GigabitEthernet0/0/3
eth-trunk 1
interface GigabitEthernet0/0/4
eth-trunk 1
interface GigabitEthernet0/0/5
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/6
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/7
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface GigabitEthernet0/0/8
port link-type trunk
port trunk allow-pass vlan 2 to 4094
ospf 20
area 0.0.0.0
network 192.168.10.0 0.0.0.255
network 192.168.20.0 0.0.0.255
network 192.168.30.0 0.0.0.255
network 192.168.40.0 0.0.0.255
network 192.168.5.0 0.0.0.255
network 192.168.7.0 0.0.0.255
port-group 5-8
group-member GigabitEthernet0/0/5
group-member GigabitEthernet0/0/6
group-member GigabitEthernet0/0/7
group-member GigabitEthernet0/0/8
core-Router1的配置：
sysname core-Router1
interface GigabitEthernet0/0/0
ip address 192.168.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.3.1 255.255.255.0
interface GigabitEthernet2/0/0
ip address 192.168.4.1 255.255.255.0
interface GigabitEthernet2/0/1
ip address 192.168.5.1 255.255.255.0
ospf 30
area 0.0.0.0
network 192.168.1.0 0.0.0.255
network 192.168.3.0 0.0.0.255
network 192.168.4.0 0.0.0.255
network 192.168.5.0 0.0.0.255
core-Router2的配置：
sysname core-Router2
interface GigabitEthernet2/0/0
ip address 192.168.7.1 255.255.255.0
interface GigabitEthernet2/0/1
ip address 192.168.6.1 255.255.255.0
ospf 40
area 0.0.0.0
network 192.168.2.0 0.0.0.255
network 192.168.3.0 0.0.0.255
network 192.168.6.0 0.0.0.255
network 192.168.7.0 0.0.0.255
CK-Router的配置：
sysname CK-Router
undo info-center enable
acl number 2000
rule 5 permit source 192.168.0.0 0.0.255.255
interface GigabitEthernet0/0/0
ip address 192.168.1.1 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.2.1 255.255.255.0
interface GigabitEthernet2/0/0
ip address 200.10.10.1 255.255.255.252
nat outbound 2000
interface GigabitEthernet2/0/1
ip address 192.168.13.1 255.255.255.0
ospf 50
default-route-advertise always
area 0.0.0.0
network 192.168.1.0 0.0.0.255
network 192.168.2.0 0.0.0.255
network 192.168.13.0 0.0.0.255
ip route-static 0.0.0.0 0.0.0.0 200.10.10.2
authentication-mode password
AR6的配置：
undo info-center enable
interface GigabitEthernet0/0/0
ip address 192.168.13.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 192.168.23.1 255.255.255.0
ospf 60
area 0.0.0.0
network 192.168.13.0 0.0.0.255
network 192.168.23.0 0.0.0.255
LSW9的配置：
undo info-center enable
interface Vlanif61
ip address 192.168.61.253 255.255.255.0
interface Vlanif62
ip address 192.168.62.253 255.255.255.0
interface Vlanif63
ip address 192.168.63.253 255.255.255.0
interface Vlanif64
ip address 192.168.23.2 255.255.255.0
interface Ethernet0/0/1
port link-type access
port default vlan 64
interface Ethernet0/0/2
port link-type access
port default vlan 61
interface Ethernet0/0/3
port link-type access
port default vlan 62
interface Ethernet0/0/4
port link-type access
port default vlan 63
ospf 70
area 0.0.0.0
network 192.168.61.0 0.0.0.255
network 192.168.62.0 0.0.0.255
network 192.168.63.0 0.0.0.255
network 192.168.23.0 0.0.0.255
ISR-Router的配置：
sysname ISP-Router
undo info-center enable
interface GigabitEthernet0/0/0
ip address 200.10.10.2 255.255.255.252
interface GigabitEthernet0/0/1
ip address 200.10.20.1 255.255.255.240
LW3的配置：
sysname SW3
undo info-center enable
vlan batch 10 20 30 40
drop-profile default
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/3
port link-type access
port default vlan 10
interface Ethernet0/0/4
port link-type access
port default vlan 10
interface Ethernet0/0/5
port link-type access
port default vlan 10
port-group 1-2
group-member Ethernet0/0/1
group-member Ethernet0/0/2
port-group 3-5
group-member Ethernet0/0/3
group-member Ethernet0/0/4
group-member Ethernet0/0/5
SW4的配置：
sysname SW4
undo info-center enable
vlan batch 10 20 30 40
drop-profile default
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/3
port link-type access
port default vlan 20
interface Ethernet0/0/4
port link-type access
port default vlan 20
port-group 1-2
group-member Ethernet0/0/1
group-member Ethernet0/0/2
port-group 3-4
group-member Ethernet0/0/3
group-member Ethernet0/0/4
SW5的配置：
sysname SW5
undo info-center enable
vlan batch 10 20 30 40 50
drop-profile default
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/3
port link-type access
port default vlan 30
interface Ethernet0/0/4
port link-type access
port default vlan 30
port-group 1-2
port-group 3-4
group-member Ethernet0/0/3
group-member Ethernet0/0/4
SW6的配置：
sysname SW6
undo info-center enable
vlan batch 10 20 30 40
drop-profile default
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/2
port link-type trunk
port trunk allow-pass vlan 2 to 4094
interface Ethernet0/0/3
port link-type access
port default vlan 40
interface Ethernet0/0/4
port link-type access
port default vlan 40
port-group 1-2
group-member Ethernet0/0/1
group-member Ethernet0/0/2
port-group 3-4
group-member Ethernet0/0/3
group-member Ethernet0/0/4

第六章 系统测试

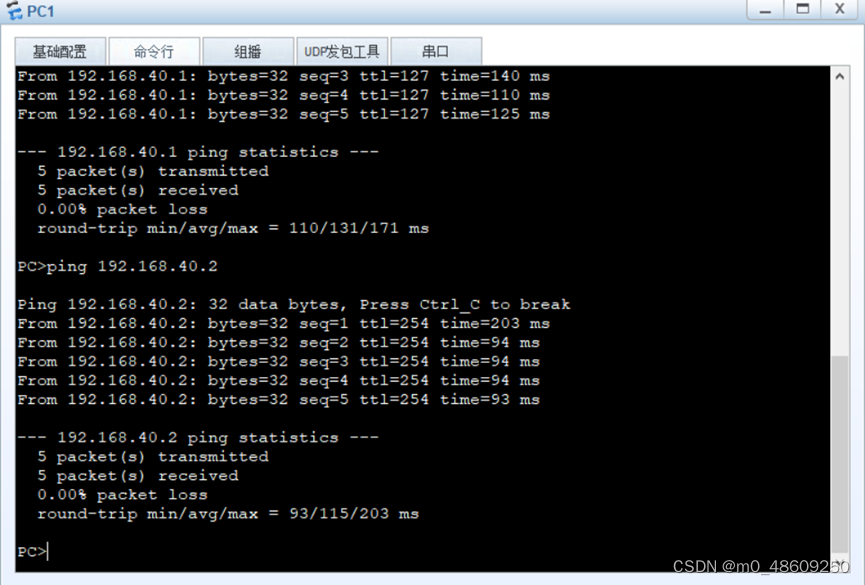

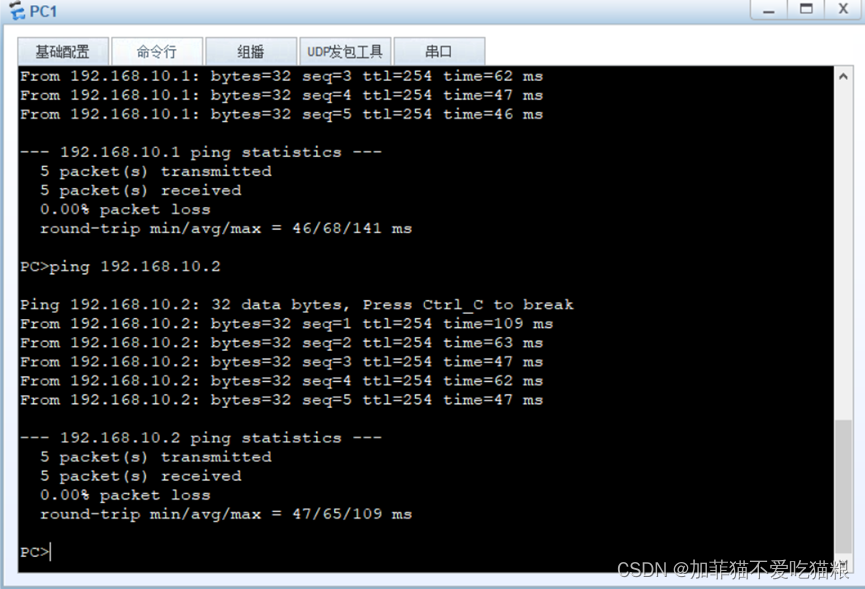

PC1pingPC2，也就是总部的研发部ping市场部
在这里插入图片描述

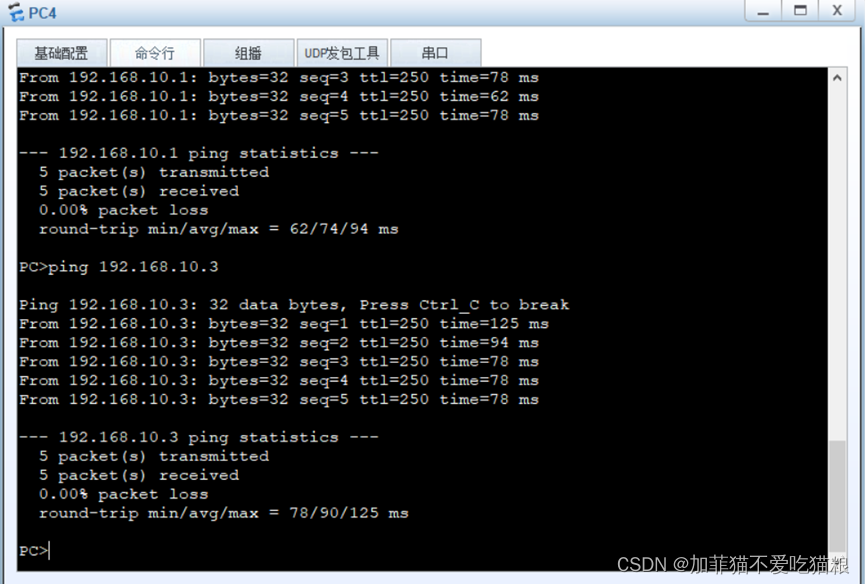

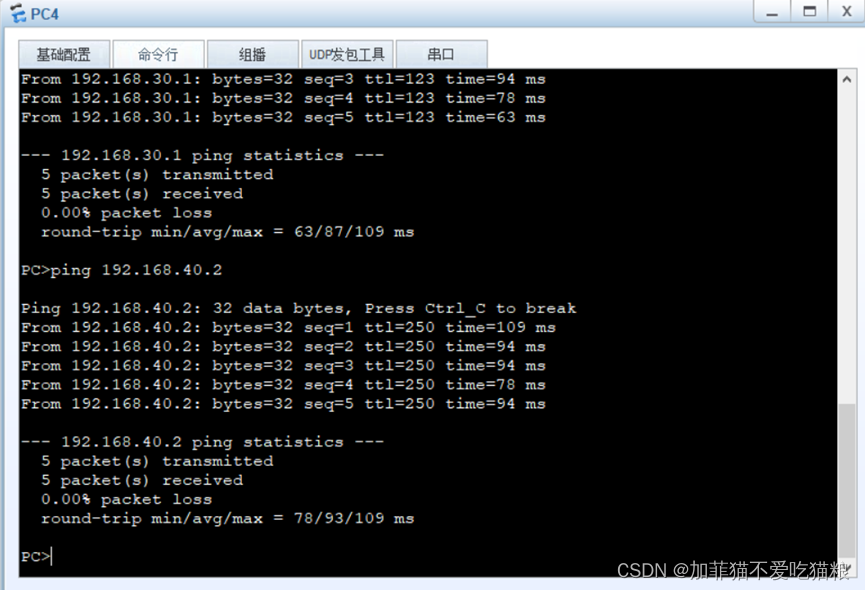

Ping财务部的客户端
在这里插入图片描述

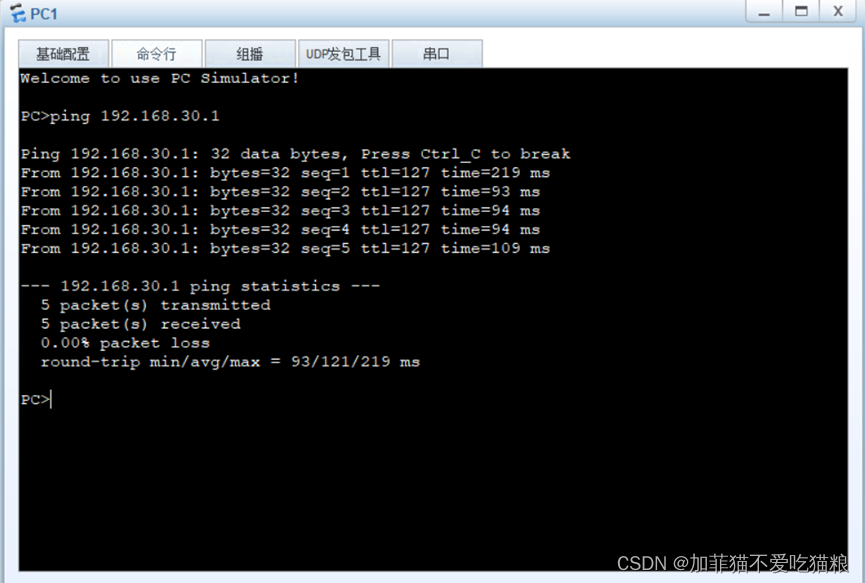

ping内网的服务器
在这里插入图片描述
ping企业分部

在这里插入图片描述

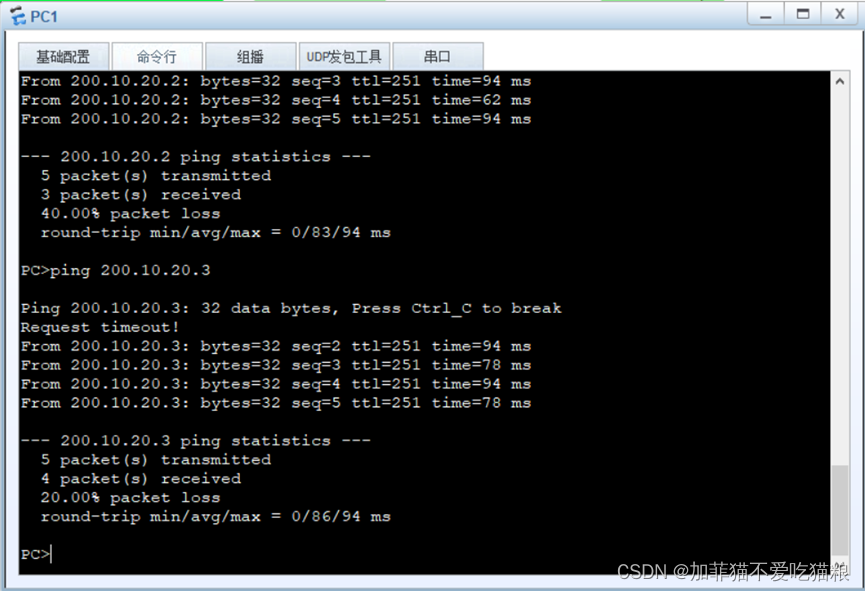

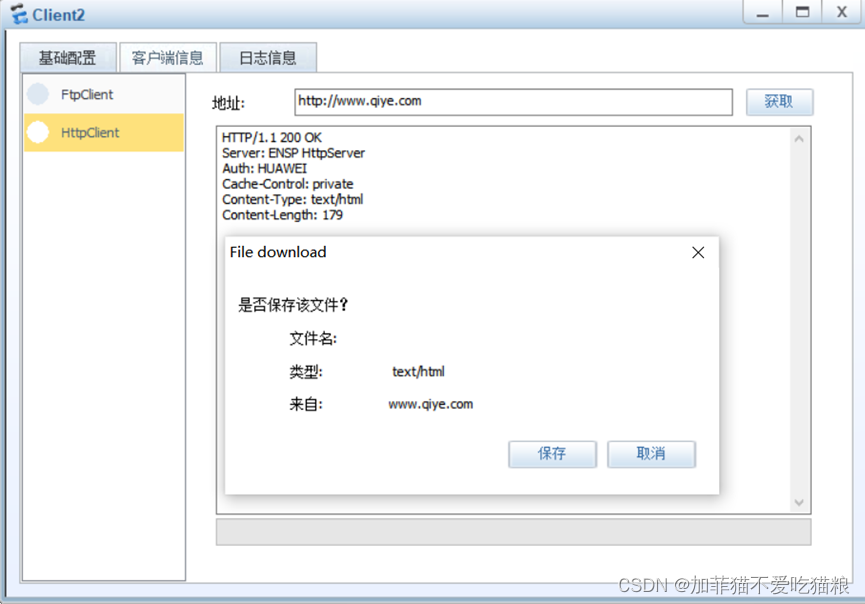

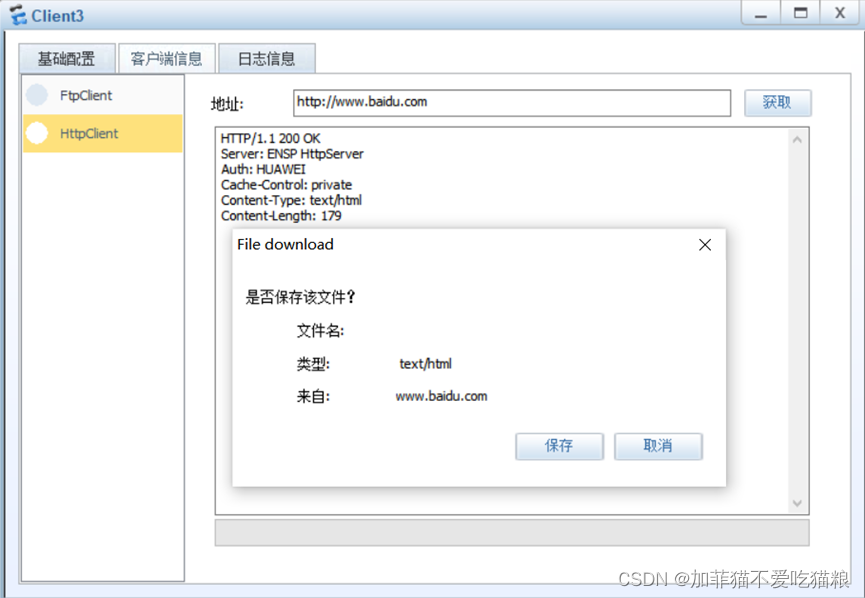

访问一下外网
在这里插入图片描述

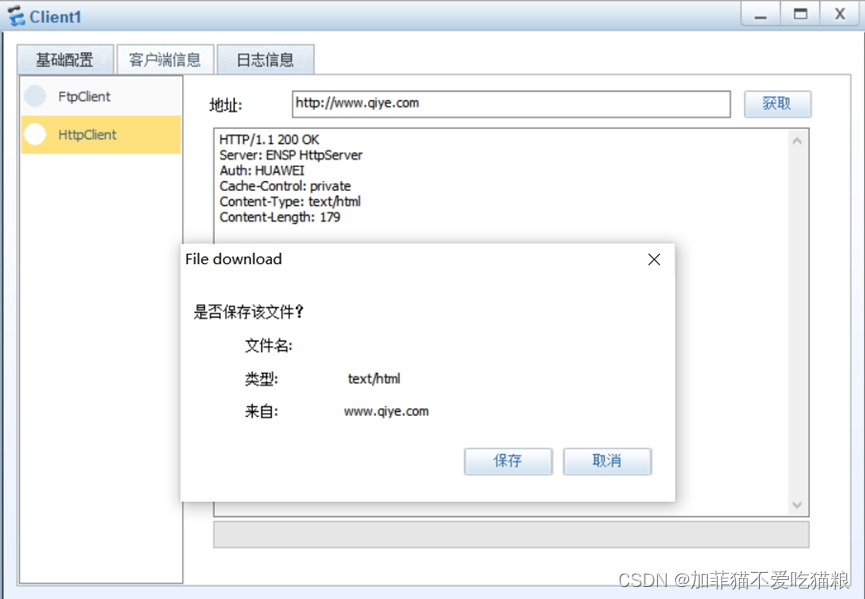

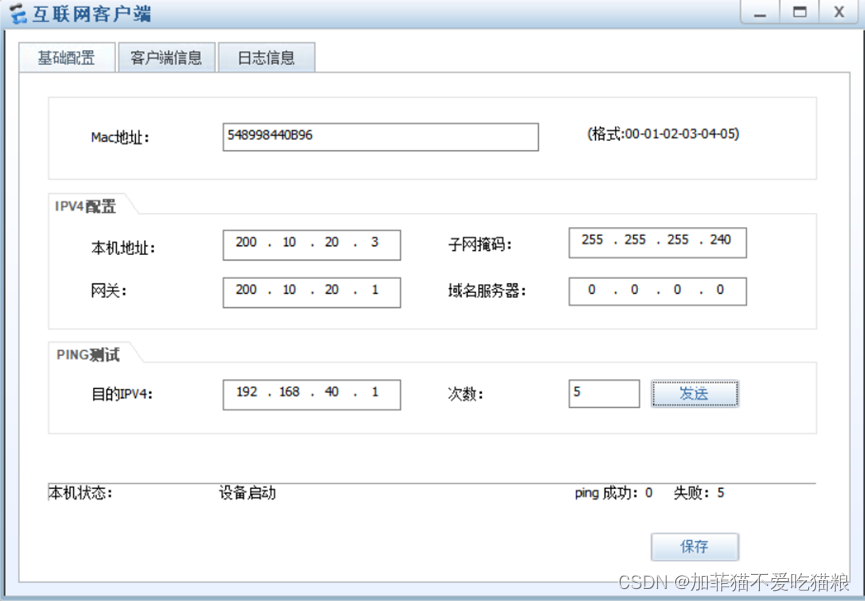

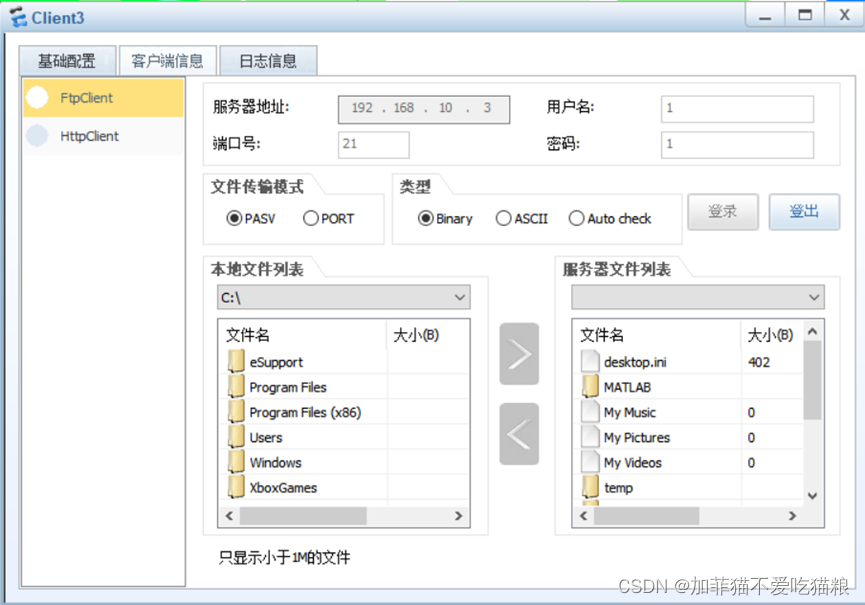

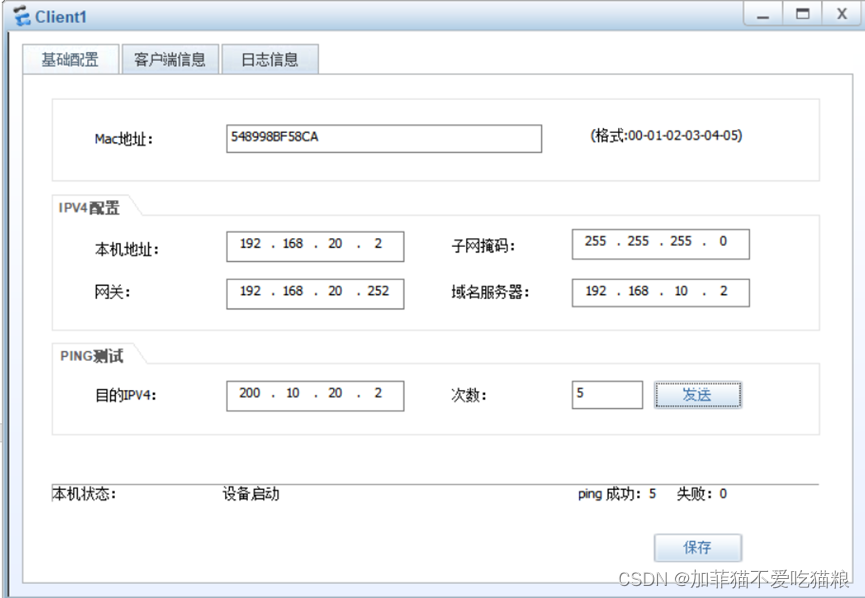

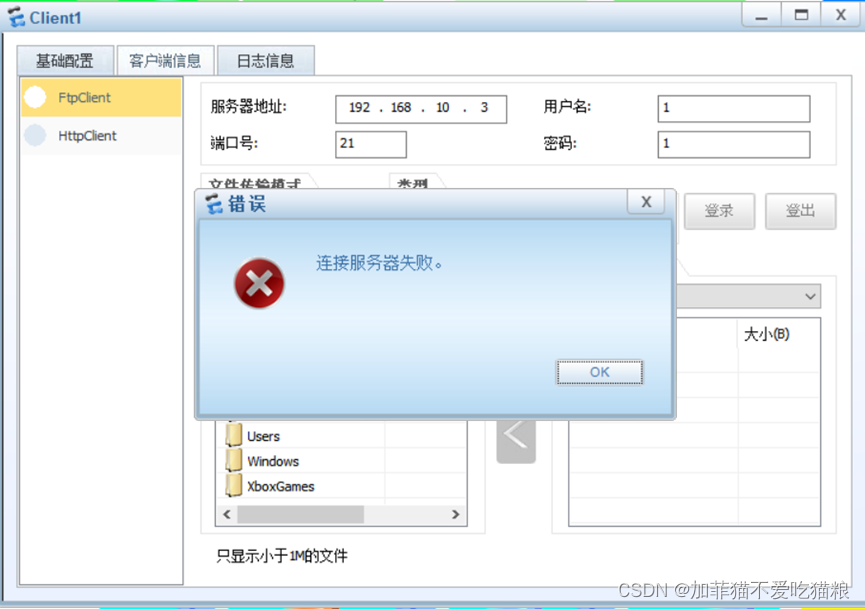

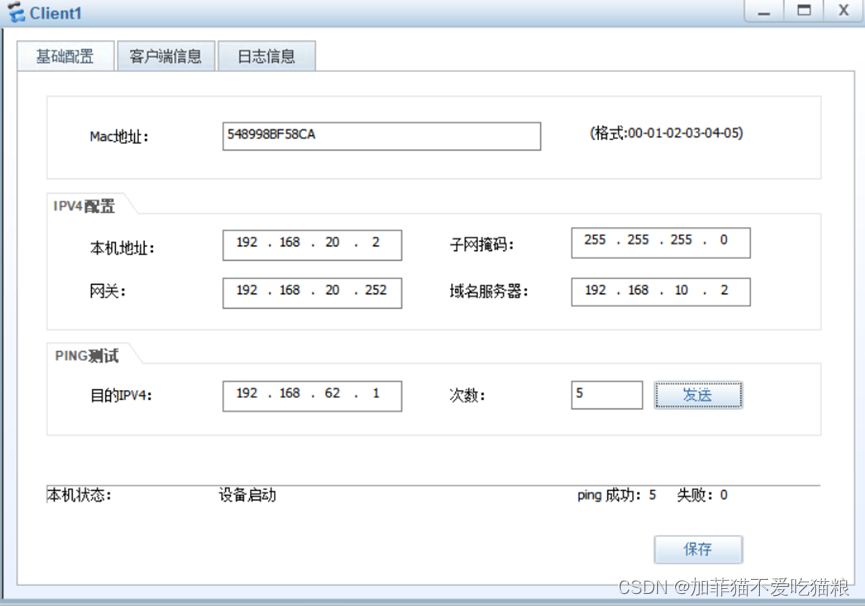

客户端：

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
文章中截图太多，不一一介绍了，详细可咨询设计文档

eNSP毕业设计2—基于ensp的企业网络设计与研究
数维网络的博客
09-04 6631
随着通讯技术的不断发展，通讯企业网络也在不断地演进和发展。传统的通讯企业网络主要采用集中式的架构，核心路由器集中管理所有的流量，这种方式存在单点故障的风险，并且扩展性受限。随着技术的发展，通讯企业网络逐渐采用分布式架构，将流量分散到多个交换机上，提高了网络的可靠性和扩展性。由于数字化的不断发展，通讯企业网络也向着数字化、智能化的方向发展。网络设备和终端设备之间的通讯变得更加智能化，网络设备可以自动感知网络拓扑和设备状态，从而更好地进行流量调度和管理。通讯企业网络的安全性越来越重要。网络安全威胁不断增加，通讯
基于华为Ensp的校园/企业网的网络设计
m0_73990724的博客
05-07 1万+
基于华为ENSP网络设计
华为ensp模拟企业网络规划与设计.zip
08-06
华为ensp模拟企业网络规划与设计.zip
ensp 公司组网拓扑图
最新发布
2203_75721125的博客
03-21 316
D-1D-2A-1A-2D-3D-3配置。
基于华为eNSP的企业网络规划
m0_48609250的博客
07-21 3万+
假设某大型公司总部在北京、在重庆设置分部，总部和分部均有研发部、市场部、财务部等部门，现在要求进行网络规划与设计，实现分部和总部能够进行网络连通。同时考虑为了数据安全是否应用VPN，DNS等技术。......
基于华为eNSP的企业网络规划设计
qq_46089163的博客
12-03 6336
这篇博客是我在完成通信网综合实践课程设计后记录的内容，其中部分配置可能与项目最终结果有所不同。如发现问题，欢迎在评论区留言，积极交流讨论。此外，本篇博客适合已经掌握eNSP基础的读者阅读。需要完整项目和详细文档，评论区留言或者私聊华为eNSP的企业网络规划设计–含防火墙和无线网络区域某大型公司在XX地方设立总部，并在xx地方设有分部。两地均包含研发部、市场部和财务部等部门。现需进行网络规划与设计，以实现总部与分部之间的高效网络互联。同时，需要综合考虑数据安全需求，评估是否采用VPN、DNS等技术。
网络工程设计实验之基于ensp的大型企业网络规划
征途是星辰大海
03-11 1万+
网络工程毕业设计之基于ensp的大型企业网络规划
基于华为eNSP的中小企业办公园区网络规划与设计
热门推荐
小宇y的博客
12-31 6万+
企业拟建设一个信息化的企业园区网络信息系统，运用现代计算机网络技术实现一个高可靠性、高效率性、高安全性的网络结构，要求网络技术先进且成熟，另外为了适应企业信息化的发展，同时也要满足未来日益增长的业务要求，这对于提高企业园区的工作、管理效率和执行效率是必要的，并且可以通过网络降低企业的日常管理成本和交易成本，借此还可以获得更多的利润和长期收益。该网络信息系统搭建后，企业内部可实现资源的高度共享，可为企业的生产、办公、管理提供服务，其基本要求是办公自动化，能够提高园区内的工作效率和管理水平，能高效、及时、可靠
基于华为eNSP的网络安全拓扑,可用于毕设参考，课设参考，附报告
03-01
基于华为eNSP的网络安全拓扑,可用于毕设参考，课设参考 基于华为eNSP的网络安全拓扑,可用于毕设参考，课设参考 基于华为eNSP的网络安全拓扑,可用于毕设参考，课设参考 基于华为eNSP的网络安全拓扑,可用于毕设参考，...
基于华为ENSP的综合实训案例
06-28
企业网是园区网的一种，所用到的技术也是园区网中的技术，本项目中将这些实用技术分为路由网络方案实施、交换网络方案实施和安全网络方案实施。一般来说，在路由过程中，数据至少会经过一个或者多个中间节点。这决定...
华为ENSP网络实验 (3).pdf
06-09
【华为ENSP网络实验】是针对网络工程师和学习者设计的一系列实践操作，旨在通过模拟真实网络环境来提升技能和理解。实验涵盖了多个关键的网络技术领域，包括交换机配置、VLAN设置、RSTP操作、路由协议、VRRP、DHCP、...
基于eNSP的简单企业网络规划与设计
05-24
目 录 摘要 1 1 需求分析 2 1.1 项目背景 2 1.2 项目需求 2 1.3 设计目标 2 2 拓扑结构设计 3 2.1 整体概况 3 2.2 接入层 4 2.3 汇聚层 4 2.4 核心层 5 3 IP地址及端口规划设计 5 3.1 网络设备选型 5 3.2 部门IP地址规划 6 3.3 端口划分及配置 6 4 关键技术及配置 8 4.1 VLAN技术 8 4.1.1 技术介绍 8 4.1.2 技术配置 8 4.2 MSTP技术 10 4.2.1 技术介绍 10 4.2.2 技术配置 10 4.3 VRRP技术 11 4.3.1 技术介绍 11 4.3.2 技术配置 11 4.4 无线接入技术 12 4.4.1 技术介绍 12 4.4.1 技术配置 12 4.5 DHCP技术及配置 13 4.5.1 技术介绍 13 4.5.2 技术配置 13 4.6 NAT技术 14 4.6.1 技术介绍 14 4.6.2 技术配置 15 4.7 ACL技术 15 4.7.1 技术介绍 15 4.7.2 技术配置 16 5 系统连通性测试 16 6 结论 23 参考文献 24
基于eNSP搭建的企业网络搭建以及网络拓扑配置课程设计的方案
10-08
如需资源请留言或私聊 基于eNSP搭建的企业网络拓扑配置课程设计 具体课程要求如下： 设备：自由选择，尽量节省支出 1.实现全网互通（除FTP服务器之外） 2.在每台设备上配置telnet服务，方便远程管理。 3.由于预算有限需要在不更换设备的情况下提升带宽。 4.选用合适的STP模式和阻塞接口，避免重要链路被阻塞。 5.使用动态路由协议打通全网。 6.WLAN需要使用VLAN pool的形式为终端分配地址，并且利用隧道模式。 7.无线终端采用5GHZ的射频信号。 8.全网不能出现环路。 9.任何一个设备出现故障时都不能影响正常通信。 10.任何一条链路出现问题时都不能影响正常通信。 该网络应用到OSPF、DHCP、WLAN、VLAN、FTP 、telent、NAPT、STP等协议，另外还有链路聚合、备份路由等设计。 适合人群：在校大学生学习华为HCIA对应课程设计，对所学内容深入体会。 阅读建议：此资源基于eNSP设计对企业网络搭建的需求分分析和方案设计。在大学数据通信工程师认证中均要学习的网络拓扑配置。 涉及以上协议、对于部分不理解或不懂内容可留言或私聊。 如需资源请留言或私聊。
eNSP简单企业网络设计报告
数维网络的博客
10-25 3696
创建虚接口vlanif10 20 30 40 50 60 给接口配置虚接口ip，创建备份组并为备份组指定虚拟ip地址，配置HX-1的vlan10 20 30 备份组的优先级为120，HX-2的vlan40 50 60备份组的优先级为120，因为vrrp默认优先级为100，配置为120是使HX-1的vlan10 20 30 VRRP备份组的优先级要高于HX-2的默认优先级使HX-1成为vlan10 20 30 VRRP组中主设备。在聚合层中，采用了两个开关，每个开关都连接到两个核心开关，以确保系统的可靠性。
企业网的规划与设计（eNSP）
linic811的博客
06-15 9957
本次网络设计使用到的技术较为全面，不会的可以咨询我哦
基于eNSP的小型企业网络设计
Fufusec的博客
12-20 3436
计算机网络课程设计
ensp模拟搭建典型中小型企业网架构（附详细步骤+命令）
勤能补拙
04-24 1万+
本实验运用到规划vlan、配置vlan、划分vlan、规划ip地址、配置dhcp、防火墙基本配置
网络工程生产实习——构建中小型企业网（eNSP）
夏佳怡的博客
12-12 3万+
应急管理大学网络工程专业生产实习，搭建中小型企业网
简单企业网络搭建（基于华为eNSP模拟器）
Arron475的博客
01-10 5943
简单企业网络搭建 实验目的 1.学会搭建简单企业网络。 实验拓扑 实验配置命令 进入e0/0/1接口: interface e0/0/1； 配置IP地址：ip address 192.168.10.254 24。 进入g0/0/0接口: interface g0/0/0； 配置IP地址：ip address 192.168.20.254 24。 进入g0/0/1接口: interface g0/0/1； 配置IP地址：ip address 192.168....
ensp中小型企业网络规划设计
02-09
### 使用 ENSP 进行小型企业网络规划与设计 #### 一、概述 在现代信息技术环境下，对于小型企业的网络建设来说，前期的规划和设计至关重要。利用ENSP(Enterprise Network Simulation Platform)，工程师能够在虚拟环境中构建并测试网络架构，确保最终设计方案的有效性和可靠性[^1]。 #### 二、需求分析 针对具体的小型企业场景，首先要明确业务目标和技术要求，比如办公自动化(OA)系统的接入、视频会议的支持能力以及远程分支机构间的互联互通等特性。这些都将影响到后续物理连接方式的选择、设备选型及安全策略制定等方面的工作。 #### 三、拓扑结构设计 基于上述需求，在ENSP内创建相应的逻辑图来表示各个节点之间的关系。通常情况下会采用星形或树状布局模式，其中心位置放置核心交换机/路由器负责整个局域网的数据转发；而外围则分布着不同功能区（如服务器房、员工工作区）所对应的接入层设备。通过这种方式不仅便于管理和维护，同时也提高了整体性能表现。 #### 四、IP地址分配方案 合理规划内部使用的私有IP段，并按照部门划分子网范围，这样有助于简化路由表项的同时也增强了安全性控制力度。例如可为财务部指定特定区间内的静态IP地址用于重要资产保护；而对于普通PC终端，则可通过DHCP服务动态获取临时性的通信标识符。 #### 五、配置实施步骤 完成初步框架搭建之后便进入到具体的参数设定环节： - **接口基础设置**：定义各端口所属VLAN ID及其访问权限； - **路由协议选择**：根据规模大小决定是否启用OSPF/RIPv2之类的动态寻径机制以便于跨区域间高效传输信息流； - **网络安全措施**：部署防火墙规则过滤非法入侵企图，开启ACL列表限制不必要的外部请求进入敏感部位。 - **服务质量(QoS)**保障：调整带宽优先级顺序满足实时应用的需求，像VoIP电话通话质量就依赖于此种精细化管理手段得以保证良好体验感。 ```shell # 配置DeviceC上的缺省路由指向下一跳地址1.1.4.5 ip route-static 0.0.0.0 0.0.0.0 1.1.4.5 ``` 以上操作均可以在ENSP模拟器里反复试验直至达到预期效果为止[^3]。 #### 六、自动化测试流程 为了进一步提升工作效率，建议编写Python或其他编程语言编写的脚本来批量执行Trunk命令或者其他必要的初始化指令集，以此实现快速迭代更新现有版本中的各项属性值而不必手动重复劳动多次。这种方法特别适合用来对比多种可能存在的解决方案优劣之处，进而挑选最优者付诸实践当中去[^2]。 ---
评论 9
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

加菲猫不爱吃猫粮

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
