管道-过滤器架构

1.管道--过滤器架构

       管道-过滤器模式的体系结构是面向数据流的软件体系结构，主要用于实现复杂的数据多步转换处理。每个处理步骤封装在一个过滤器组件中。数据通过相邻过滤器之间的管道传输。

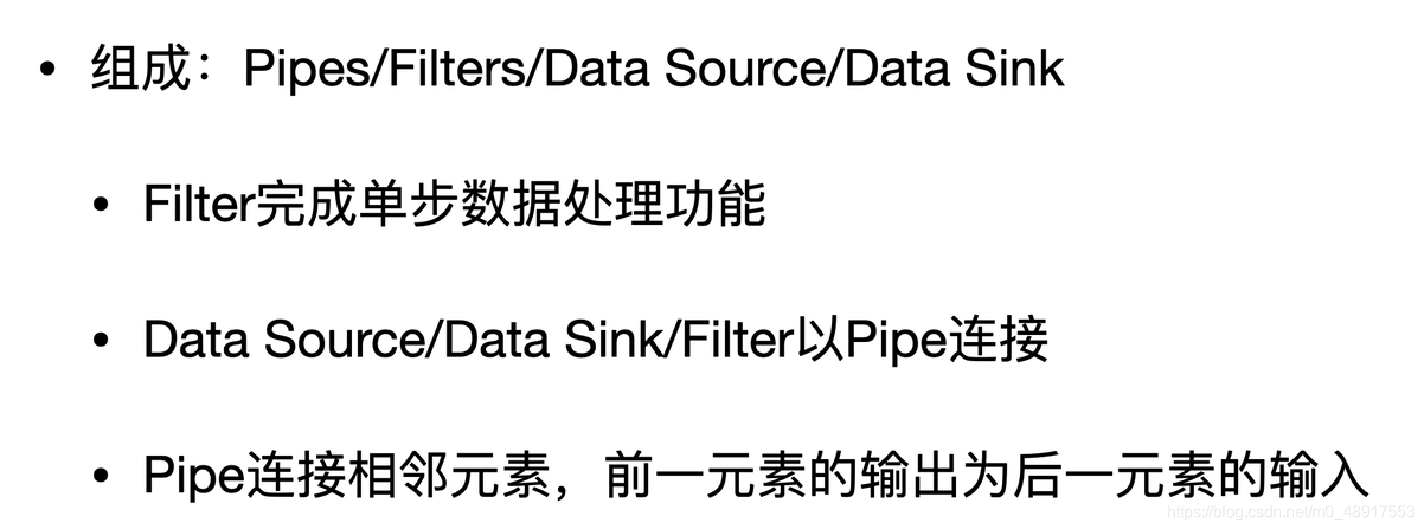

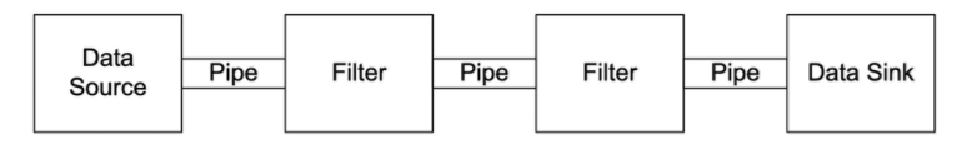

2.管道过滤器架构的组成

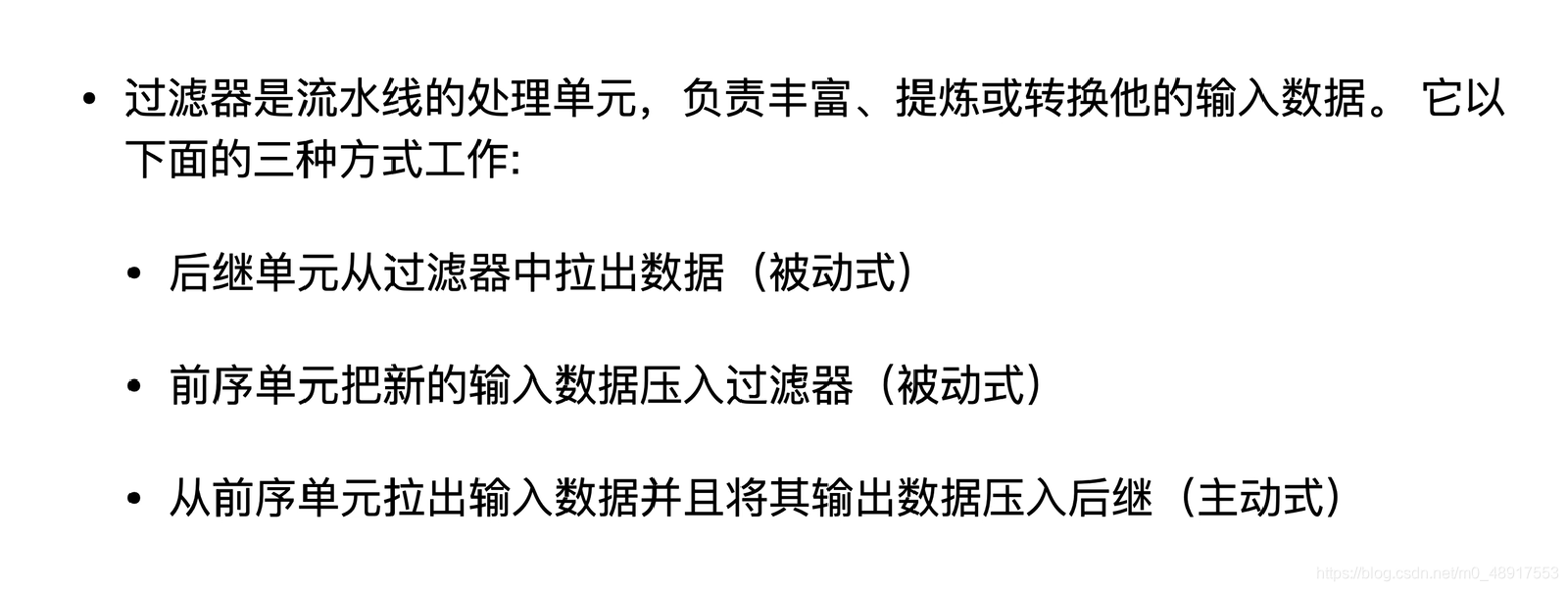

（1）过滤器 Filters

（2）管道 Pipes

         管道负责数据的传递，它将原始数据传递给第1个过滤器，将一个过滤器的输出传递给下一个过滤器，作为下一个过滤器的输入，重复这个过程，直到处理结束，传递给数据汇点。 需要注意的是，管道只是对数据传输的抽象，它可能是管道，也可能是其他通信方式。 如果管道连接的是两个主动过滤器，那么管道需要进行缓冲和同步。

进程的通信方式举例：匿名管道、命名管道、消息队列、共享内存、信号量、嵌套字、信号

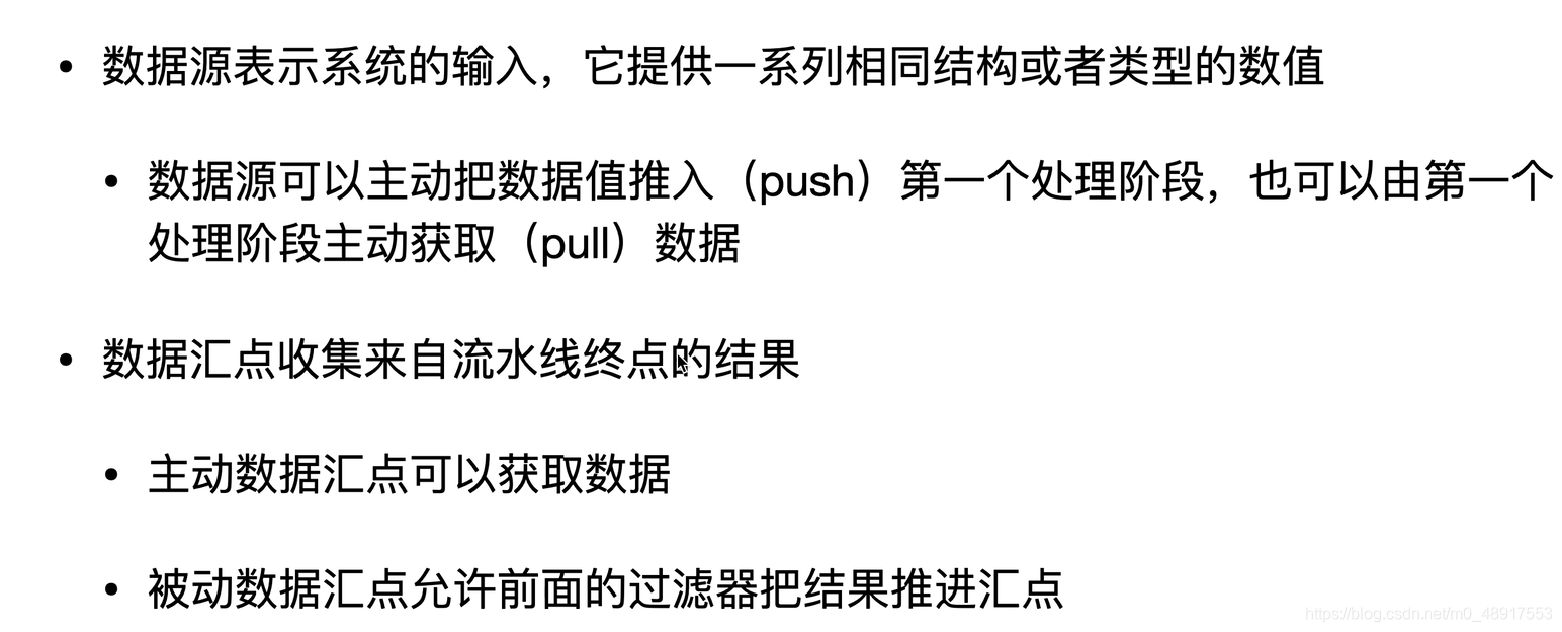

（3）数据源/数据汇点 Data Source/Sink

3.其四种工作模式

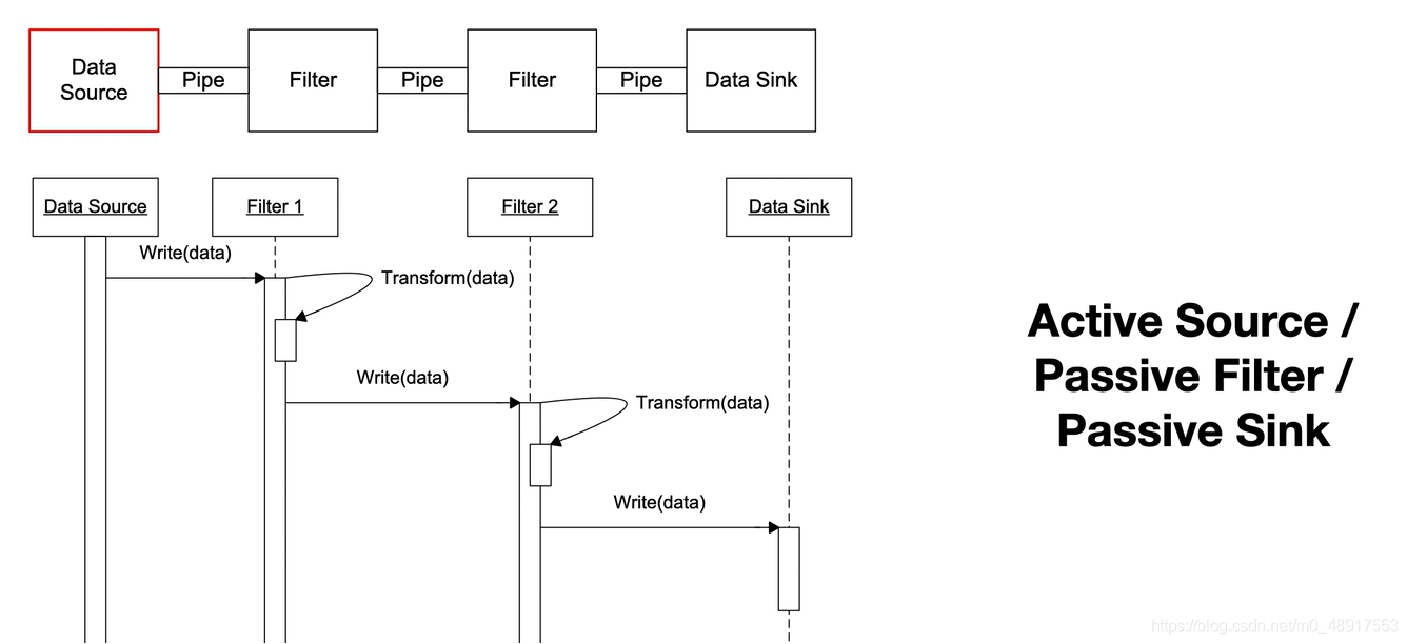

（1）主动数据源+被动过滤器+被动数据汇点

        数据发送器主动组件，把数据推入第一个过滤器，处理完数据推入第二个过滤器，直至数据接收器。

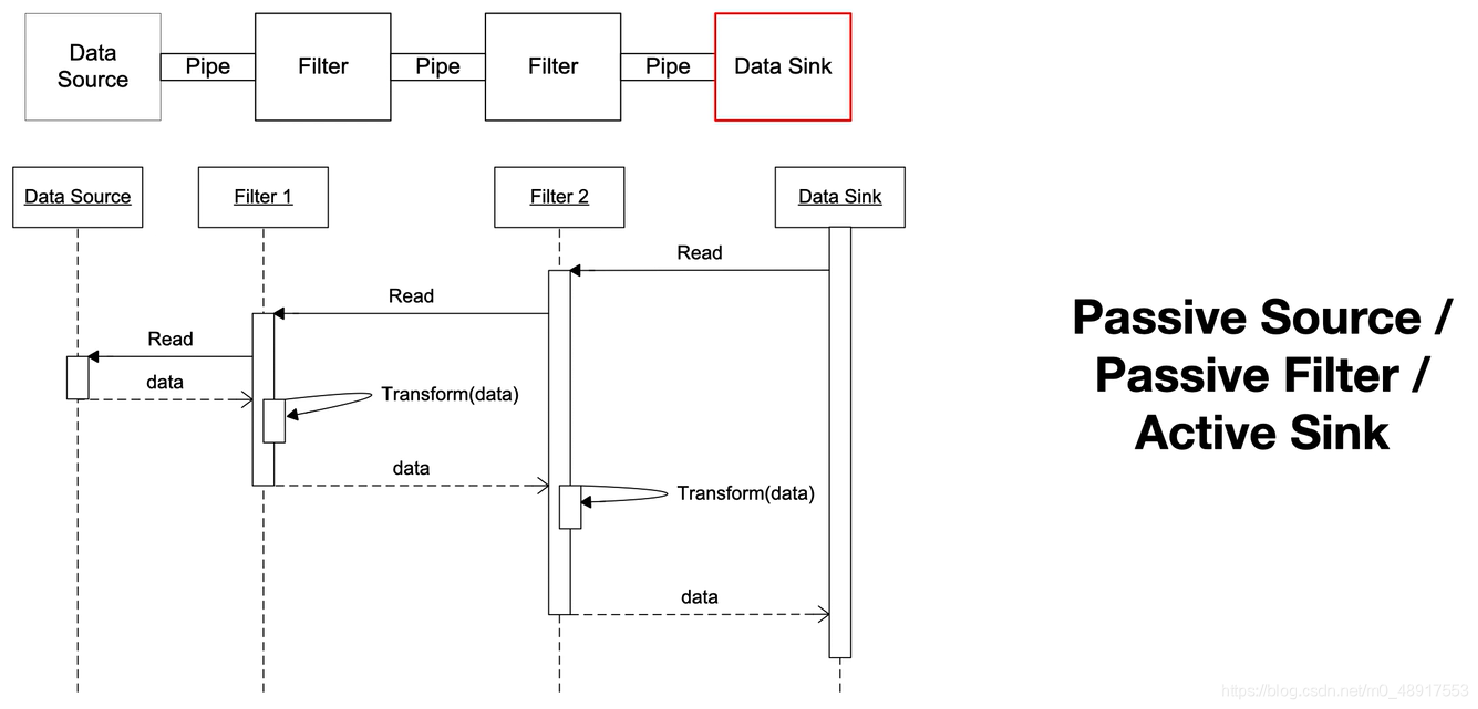

（2）被动数据源+被动过滤器+主动数据汇点

          主动组件数据汇点，向前一个过滤器发送读取数据请求，过滤器没有数据，就也向前一个过滤器发送请求，直至数据源，待其产生数据后，将数据依次向后传处理，直至达到数据源。

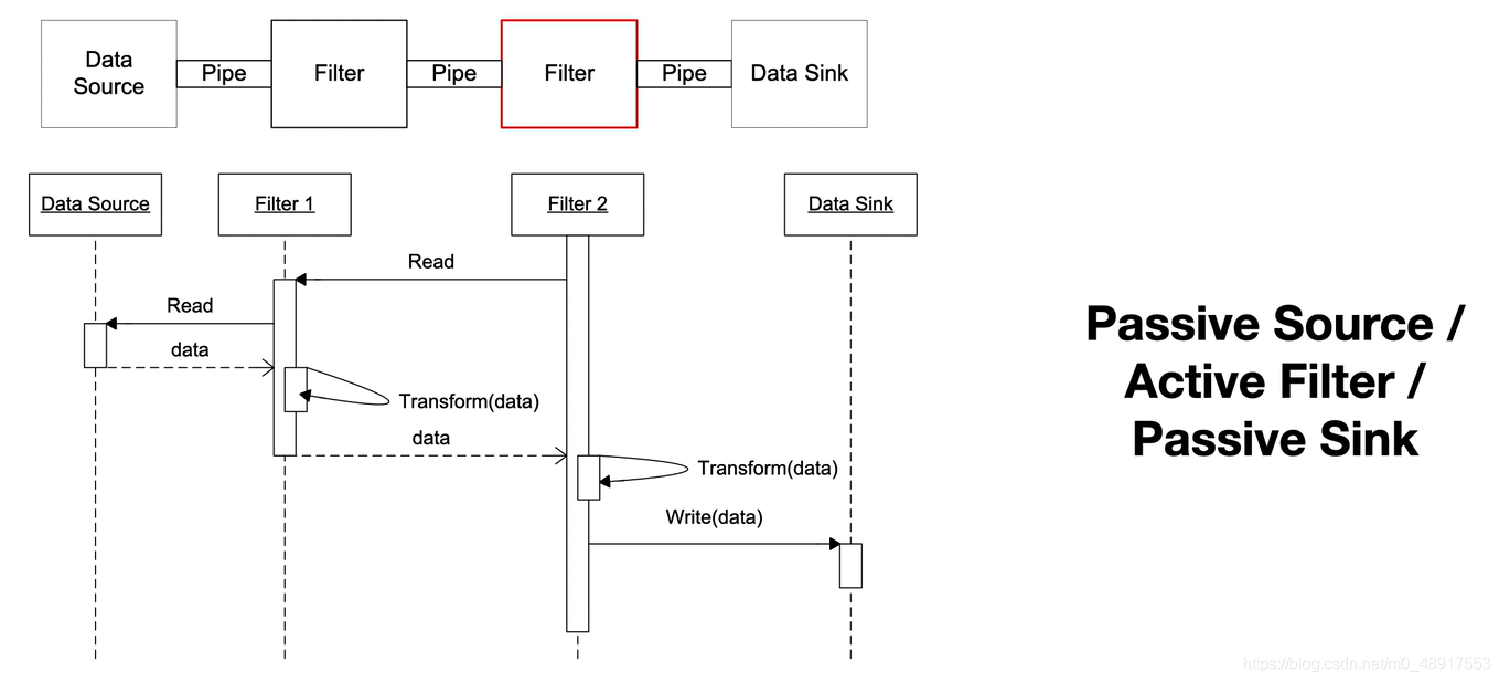

（3）被动数据源+主动过滤器+被动数据汇点

         某一个过滤器是主动的，先向前请求数据，拿到后再推给后续组件。

（4）被动数据源+多种主动过滤器+被动数据汇点
