华为云CCE集群纳管和验证GPU V100裸金属服务器的解决方案

【摘要】 解决如何将GPU V100裸金属服务器纳管至已创建好的华为云CCE集群， 并且在集群安装gpu-device-plugin插件， 根据pytorch2.01镜像创建pod，验证cuda是狗可用。 本文给出端到端详解的步骤， 助力读者快速部署业务。

0. 前言

解决如何将GPU V100裸金属服务器纳管至已创建好的华为云CCE集群， 并且在集群安装gpu-device-plugin插件， 根据pytorch2.01镜像创建pod，验证cuda是否可用。 本文给出端到端详解的步骤， 助力读者快速部署业务。

1. 资源准备

(1) 在华为云CCE购买集群， 需要选择网络模型为VPC网络；

(2) 在华为云ModelArts购买GPU V100裸金属服务器， 需要联系客户经理或提ModelArts工单申请相关权限；

(3) 当前GPU V100纳管至CCE集群，需要使用的IMS镜像为euler2.9_x86_nosdi_uefi_ib_40G_20230210v1，需要联系客户经理或提ModelArts工单申请。

2. CCE集群纳管节点-纳管V100裸金属服务器

在CCE Console界面选择纳管节点，选择对应的V100裸金属服务器, 需要注意的配置如下

(1)  容器引擎选择Docker;

(2) 操作系统选择私有镜像euler2.9_x86_nosdi_uefi_ib_40G_20230210v1;

(3) 增加k8s标签： accelerator:nvidia-v100

纳管过程涉及对V100裸金属服务器更换重装操作系统，预计时间在20分钟左右。

3. CCE集群安装gpu-device-plugin插件

gpu-device-plugin（原gpu-beta）插件是支持在容器中使用GPU显卡的设备管理插件，集群中使用GPU节点时必须安装本插件。

详细介绍可以参考： gpu-device-plugin（原gpu-beta）_云容器引擎 CCE_用户指南_插件_华为云

(1) 前置条件： 必须在BMS节点上打上标签accelerator:nvidia-v100,方法如下（若步骤2纳管节点时已增加，则可略过）

 kubectl label nodes 192.168.0.242 accelerator:nvidia-v100   //192.168.0.242为裸金属服务器私有IP

若无法执行kubectl，可以配置/root/.kube/config后执行。

(2) 在CCE console插件管理-选择gpu-device-plugin插件进行安装， 安装完成后可看到实例：

可以在CCE集群中对应的A100裸金属服务器节点上执行以下命令，进一步验证GPU插件是否安装成功

在GPU裸金属服务器中执行验证安装是否成功：

cd /opt/cloud/cce/nvidia/bin && ./nvidia-smi

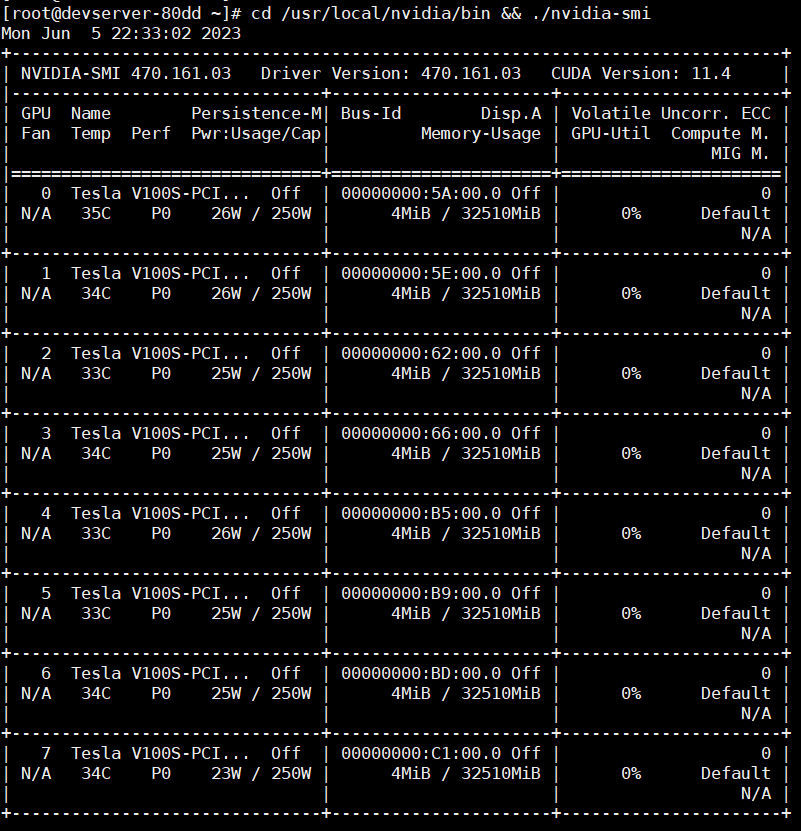

或在容器中执行如下命令验证：

cd /usr/local/nvidia/bin && ./nvidia-smi

注意： 该gpu插件仅安装nvidia驱动，并未安装cuda组件，在宿主机若要开发gpu应用仍需自行安装cuda; 容器场景则不涉及。

至此， CCE集群已经成功纳管V100 GPU裸金属服务器，并且可以正常使用k8s pod等资源使用裸金属的GPU算力。

该插件nvidia驱动安装日志请参考: cat /opt/cloud/cce/nvidia/nvidia_installer.log

4. 方案验证： CCE集群中创建pytorch2.0.1 pod验证CUDA的可用性

(1) pytorch2.01镜像准备, 拉取pytorch2.0.1镜像， 若无法拉取需要在V100裸金属服务器上绑定弹性IP，使其具备外网访问权限：

docker pull  pytorch/pytorch:2.0.0-cuda11.7-cudnn8-devel

(2) 创建gpu类deployment, 详细使用如下yaml， 可以直接挂在V100的8张GPU卡：

apiVersion: apps/v1
kind: Deployment
metadata:
  name: v100-gpu-torch
  namespace: default
spec:
  progressDeadlineSeconds: 600
  replicas: 1
  revisionHistoryLimit: 10
  selector:
    matchLabels:
      app: v100-gpu-torch
      version: v1
  template:
    metadata:
      labels:
        app: v100-gpu-torch
        version: v1
    spec:
      containers:
      - command:
        - sleep
        - "200000000000000000000000"
        image: pytorch/pytorch:2.0.0-cuda11.7-cudnn8-devel
        imagePullPolicy: IfNotPresent
        name: container-1
        resources:
          limits:
            cpu: 250m
            memory: 512Mi
            nvidia.com/gpu: "8"
          requests:
            cpu: 250m
            memory: 512Mi
            nvidia.com/gpu: "8"
      dnsPolicy: ClusterFirst
      imagePullSecrets:
      - name: default-secret
      restartPolicy: Always

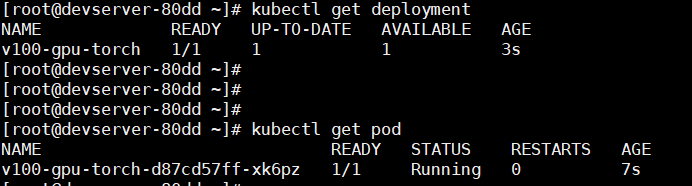

(3) 查看deployment和pod创建状态， 成功的状态如下：

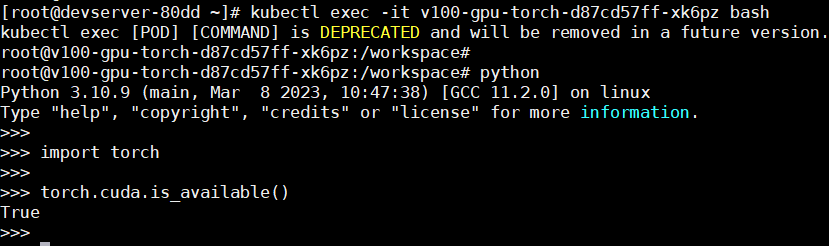

(4) 进入pytorch2.0.1容器， 验证CUDA的可用性：

至此已经验证完成，在已纳管V100 GPU裸金属服务器的CCE集群中， 安装gpu-device-plugin插件后， 可以创建pod正常使用V100的GPU算力。

注意事项：

如果裸金属服务器和想挂载的EVS云硬盘不在一个可用区，是无法创建pod+evs卷调度到该裸金属上的， 二者必须保证在同一个可用区。
