时间记录：2023/12/1

一、基础知识介绍

1.STM32GPIO口八大模式介绍

模式名称	性质	特征
浮空输入	数字输入	可读取引脚电平，若悬空则电平不确定
上拉输入	数字输入	可读取引脚电平，内接上拉电阻，悬空时默认电平为高电平
下拉输入	数字输入	可读取引脚电平，内接下拉电阻，悬空时默认电平为低电平
模拟输入	模拟输入	GPIO无效，直接接入内部ADC
开漏输出	数字输出	可输出引脚电平，可输出高低电平，但是高电平由上拉电阻提供
推挽输出	数字输出	可输出引脚电平，可输出高低电平，由引脚控制
复用开漏输出	数字输出	由片上外设控制输出高低电平，高电平阻态
复用推挽输出	数字输出	由片上外设控制输出高低点平

2.标准库函数介绍（点灯操作用到的函数介绍）
2.1 RCC时钟控制文件，stm32f10x_rcc.c
    2.1.1 void RCC_APB2PeriphClockCmd(uint32_t RCC_APB2Periph, FunctionalState NewState);，使能挂载在APB2时钟线上的外设函数
2.2 GPIO控制文件，stm32f10x_gpio.c
    2.2.1 void GPIO_Init(GPIO_TypeDef* GPIOx, GPIO_InitTypeDef* GPIO_InitStruct);，GPIO初始化函数，介绍一下各种模式对应的名字
    GPIO_Mode_AIN：模拟输入
    GPIO_Mode_IN_FLOATING：浮空输入
    GPIO_Mode_IPD：下拉输入
    GPIO_Mode_IPU：上拉输入
    GPIO_Mode_Out_OD：开漏输出
    GPIO_Mode_Out_PP：推挽输出
    GPIO_Mode_AF_OD：复用开漏输出
    GPIO_Mode_AF_PP：复用推挽输出
    2.2.2 void GPIO_SetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);，设置端口输出高电平函数
    2.2.3 void GPIO_ResetBits(GPIO_TypeDef* GPIOx, uint16_t GPIO_Pin);，设置端口输出低电平函数
3.点灯的具体步骤
    3.1 使能时钟
    3.2 初始化GPIO口
    3.3 设置端口输出电平
4.话不多说上代码(以PC13口为例)，一般最小系统版上会在这个口接一个LED灯
头文件(.h文件)

#ifndef __LED_H__
#define __LED_H__
#include "stm32f10x.h"

void vPortInit(void);
void vOutputHigh(void);
void vOutputLow(void);

#endif

源文件(.c文件)

#include "led.h"

void vPortInit(void)
{
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC,ENABLE);//使能时钟

    GPIO_InitTypeDef GPIO_InitStruct;

    GPIO_InitStruct.GPIO_Mode=GPIO_Mode_Out_PP;
    GPIO_InitStruct.GPIO_Pin=GPIO_Pin_13;
    GPIO_InitStruct.GPIO_Speed=GPIO_Speed_50MHz;
    GPIO_Init(GPIOC,&GPIO_InitStruct);//初始化GPIOC13为推挽输出模式
}

void vOutputLow(void)
{
    GPIO_ResetBits(GPIOC,GPIO_Pin_13);//输出低电平
}

void vOutputHigh(void)
{
    GPIO_SetBits(GPIOC,GPIO_Pin_13);//输出高电平
}

5.看一下LED1s闪烁效果的视频(循环处理的延时，不是很准确)

LED闪烁视频

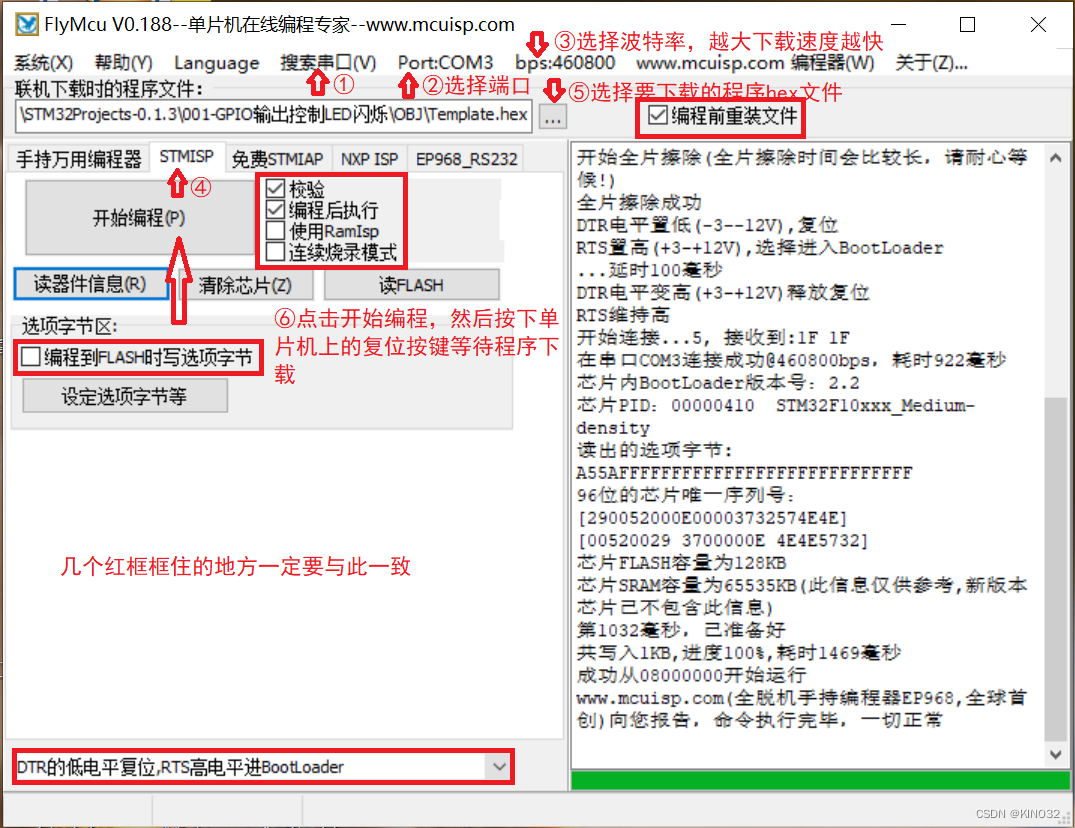

6.水一下文章长度，介绍一下代码下载
6.1 ch340驱动安装，官网地址： CH341SER
注意点-需要插入一个USB转TTL模块然后点击安装才能正确安装，否则的话出现预安装成功就是没有成功安装
BOOT0=1，BOOT1=0，串口下载模式
BOOT0=0，BOOT1=x，运行模式
6.2 USB转TTL和STM32单片机的连线方式
