STM32控制DS1302时钟模块获取实时时间

欢迎入群共同学习交流
时间记录：2024/4/30

一、知识点

（1）读写数据时序（伪SPI协议）

1.1 读写时序默认电平均为SCLK线低电平，CE线低电平
1.2 写数据，CE线拉高为高电平，开始传输数据，然后准备数据在SCLK线的上升沿DS1302读取数据，发送8位控制命令后，发送8位数据（低位先发）
1.3 读数据，CE线拉高为高电平，开始传输数据，然后在SCLK低电平时准备数据，上升沿发送数据，发送8位控制命令后，下一个下降沿开始读取数据（低位先发，低位先读）

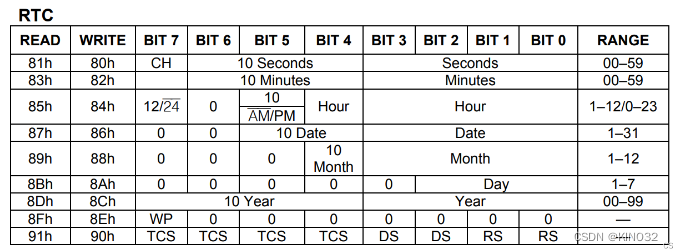

（2）读写命令及数据格式

2.1 READ和WRITE的命令即为发送和读取数据前需要先发送的对应8位控制命令
2.2 秒数据的BIT7位CH决定时钟的开启/关闭
2.3 小时数据的BIT7位决定是12小时显示还是24小时显示
2.4 WP位决定开启写保护还是取消写保护，写入0取消写保护，写入1打开写保护
（3）数据转换
3.1 DS1302读取的数据为BCD编码格式，需要转为10进制，写入时10进制数据需要转为BCD格式
3.2 BCD->10进制，BCD/1610+BCD%16
3.3 10进制->BCD，10进制/1016+10进制%10

二、示例代码

（1）头文件

#ifndef __DS1302_H__
#define __DS1302_H__
#include "stm32f10x.h"

typedef struct __DS1302TIME
{

    int year;
    int mon;
    int day;
    int hour;
    int min;
    int sec;
    int week;
}ds_time;

void vDS1302_Init(void);
void vDS1302_SetTime(ds_time *sys_time);
void vDS1302_GetTime(ds_time *sys_time);

#endif

（2）源文件

#include "ds1302.h"

/**
 * 模块引脚宏定义
 */
#define DS1302_SCLK_PORT GPIOA
#define DS1302_SCLK_PIN GPIO_Pin_10
#define DS1302_DAT_PORT GPIOA
#define DS1302_DAT_PIN GPIO_Pin_11
#define DS1302_RST_PORT GPIOA
#define DS1302_RST_PIN GPIO_Pin_12

/**
 * 获取设置时间命令宏定义
 */
#define READ_SEC 0x81
#define WRITE_SEC 0x80
#define READ_MIN 0x83
#define WRITE_MIN 0x82
#define READ_HOUR 0x85
#define WRITE_HOUR 0x84
#define READ_DAY 0x87
#define WRITE_DAY 0x86
#define READ_MON 0x89
