在Vue项目中使用echarts完成迁徙图

此章个人理解：参考原有的代码基础上，完成了一个地图迁徙的组件先了解一下整体代码，有能力的可以参照整体完成，下面也会列出详细步骤解答

代码我放在了github代码地址

前言

以下封装了组件作为在地图中国使用只需传入以下格式的数据即可，也可以设置重点位置

[
    { 'name': '北京', 'value': 6 },
    { 'name': '湖南', 'value': 3 },
    { 'name': '广东', 'value': 2 },
    { 'name': '山西', 'value': 2 },
    { 'name': '上海', 'value': 1 },
    { 'name': '重庆', 'value': 1 },
    { 'name': '河北', 'value': 1 },
    { 'name': '陕西', 'value': 1 },
    { 'name': '山东', 'value': 0 },
    { 'name': '黑龙江', 'value': 0 },
    { 'name': '贵州', 'value': 0 }
]

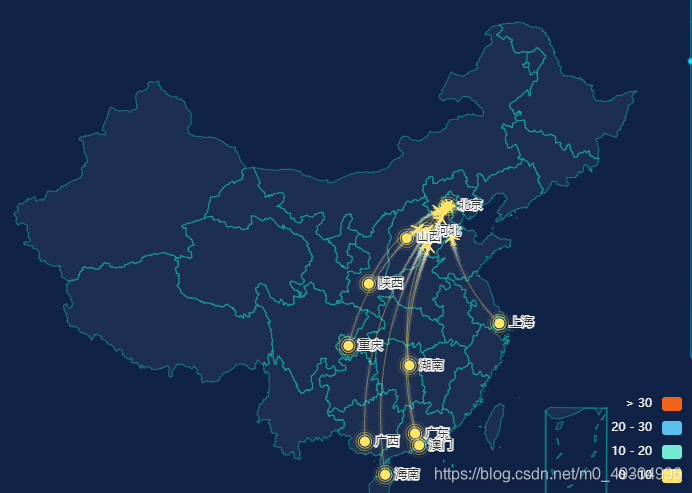

效果：
在这里插入图片描述

整体代码

<template>
  <div class="map" />

</template>

<script>
// 城市坐标文件
import City from '@/utils/City'
import '@/utils/china'
export default {
  props: {
    provinces: {
      type: Array,
      default() {
        return {}
      }
    }
  },
  watch: {
    provinces: {
      handler() {
        this.getMap()
      },
      deep: true
    }
  },
  mounted() {
    this.getMap()
  },
  methods: {
    // 地图
    getMap() {
      // 地图的坐标信息
      var geoCoordMap = City
      // const a = [{ 'name': '北京', 'value': 6 }, { 'name': '湖南', 'value': 3 }, { 'name': '广东', 'value': 2 }, { 'name': '山西', 'value': 2 }, { 'name': '上海', 'value': 1 }, { 'name': '重庆', 'value': 1 }, { 'name': '河北', 'value': 1 }, { 'name': '陕西', 'value': 1 }, { 'name': '山东', 'value': 0 }, { 'name': '黑龙江', 'value': 0 }, { 'name': '贵州', 'value': 0 }]
      // 数据信息
      var BJData = this.provinces.filter(item => item.value > 0).map(item => {
        return [{
          name: '北京'
        },
        {
          name: item.name,
          value: item.value
        }]
      })

      // var planePath = 'path://M.6,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705'
      var planePath = 'path://M1705.06,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705.06,1318.313z'
      var convertData = function(data) {
        // data BJData
        var res = []
        for (var i = 0; i < data.length; i++) {
          // BJData
          var dataItem = data[i]
          var fromCoord = geoCoordMap[dataItem[0].name] // 北京
          var toCoord = geoCoordMap[dataItem[1].name] // 成都
          if (fromCoord && toCoord) {
            res.push([{
              coord: toCoord,
              value: dataItem[1].value
            }, {
              coord: fromCoord
            }])
          }
        }
        return res
      }
      var series = [];
      [
        ['北京', BJData]
      ].forEach(function(item) {
        series.push({
          // 设置飞机后的烟雾
          type: 'lines',
          zlevel: 1,
          effect: {
            show: true,
            period: 6,
            trailLength: 0.7,
            color: 'white',
            symbolSize: 3,
            symbol: planePath
          },
          // 线宽
          lineStyle: {
            normal: {
              color: '#fff',
              width: 0,
              curveness: 0.2
            }
          },
          data: convertData(item[1]) // 坐标
        }, {
          name: '飞速入学中',
          type: 'lines',
          zlevel: 2,
          effect: {
            show: true,
            period: 6,
            trailLength: 0,
            symbol: planePath,
            symbolSize: 15
          },
          lineStyle: {
            normal: {
              color: function(params) {
                if (params.value > 0 && params.value <= 1) {
                  return '#ffe566'
                } else if (params.value === 2) {
                  return '#74ebd5'
                } else if (params.value > 2 && params.value < 4) {
                  return '#5bc0eb'
                } else {
                  return '#f26419'
                }
              },
              width: 1,
              opacity: 0.4,
              curveness: 0.2
            }
          },
          data: convertData(item[1])
        }, {
          // 设置圆圈属性的
          name: item[0] + '',
          type: 'effectScatter',
          coordinateSystem: 'geo',
          // 鼠标移入显示的东西
          tooltip: {

            showDelay: 0,

            formatter: function(params) {
              return `
${params.name}&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;<br/>报道人数:
        <span">${params.value[2]}人</span>`
            },

            axisPointer: {

              show: true,

              type: 'cross',

              lineStyle: {

                type: 'dashed',

                width: 1

              }

            }

          },
          zlevel: 2,
          rippleEffect: {
            brushType: 'stroke'
          },
          label: {
            normal: {
              show: true,
              position: 'right',
              formatter: '{b}'
            }
          },
          // 设置圆圈大小
          symbolSize: function(val) {
            // val的值是data的值
            return 10
          },
          itemStyle: {
            normal: {
              color: function(params) {
                if (params.value[2] > 0 && params.value[2] <= 1) {
                  return '#ffe566'
                } else if (params.value[2] === 2) {
                  return '#74ebd5'
                } else if (params.value[2] > 2 && params.value[2] < 4) {
                  return '#5bc0eb'
                } else {
                  return '#f26419'
                }
              }
            }
          },
          data: item[1].map(function(dataItem) {
            return {
              name: dataItem[1].name,
              value: geoCoordMap[dataItem[1].name].concat([dataItem[1].value])
            }
          })
        })
      })

      const option = {
        // 设置为半透明
        backgroundColor: 'transparent',
        title: {
          left: 'left',
          textStyle: {
            color: '#fff'
          }
        },
        tooltip: {
          trigger: 'item'
        },
        // 设置地图默认大小
        geo: {
          zoom: 1.2,
          map: 'china',
          label: {
            normal: {
              show: false,
              color: '#fff'
            },
            emphasis: {
              show: true,
              color: '#fff'
            }
          },
          roam: true,
          itemStyle: {
            normal: {
              // 设置区域颜色
              areaColor: 'rgba(237,242,244,0.06)',
              // 设置边框颜色
              borderColor: '#10beae'
            },
            emphasis: {
              // 设置鼠标悬停时候的样式
              areaColor: '#c6c2c2'
            }
          }
        },

        visualMap: { // 颜色的设置  dataRange
          textStyle: { color: '#fff' },
          x: 'right',
          y: '380',
          splitList: [
            { start: 30 }, { start: 20, end: 30 },
            { start: 10, end: 20 }, { start: 0, end: 10 }
          ],
          // text:['高','低'],// 文本，默认为数值文本
          // color: ['#65A2D9', '#E09107', '#A3E00B']
          color: ['#f26419', '#5bc0eb', '#74ebd5', '#ffe566']
        },
        series: series
      }
      this.$echarts.init(document.querySelector('.map')).setOption(option)
    }
  }
}
</script>

<style scoped>

.map{
  width: 723px;
  height: 498px;
  margin-top: 26px;
}
</style>

1. 下载ECharts

yarn add  echarts --save
npm i  echarts --save

2. 引入Echarts

// 引入ECharts
import * as echarts from 'echarts'
// 挂载到Vue原形上
Vue.prototype.$echarts = echarts

3. 引入China.js地图文件

地图文件必不可少我都放在了github的untils中了（由于地图代码文件太多臃肿）

import '@/utils/China.js'

4.引入坐标系数组

图中要使用各个省市的坐标系，一次性使用代码臃肿，采用文件导入方式

City.js

export default {
  阿克苏地区: [80.260604, 41.168779],
  和田地区: [79.922211, 37.114157],
  上海: [121.480237, 31.236305],
  东莞: [113.758231, 23.026997],
  东营: [118.588614, 37.454925],
  中山: [113.399023, 22.522262],
  临汾: [111.526153, 36.094052],
  临沂: [118.36299, 35.110531],
  丹东: [124.362564, 40.00569],
  丽水: [119.929503, 28.472979],
  乌鲁木齐: [87.623314, 43.832806],
  佛山: [113.128432, 23.027707],
  保定: [115.471052, 38.880055],
  兰州: [103.840692, 36.067312],
  包头: [109.846755, 40.663636],
  北京: [116.413554, 39.911013],
  北海: [109.126614, 21.486955],
  南京: [118.802891, 32.064735],
  南宁: [108.373351, 22.823037],
  南昌: [115.864528, 28.687675],
  南通: [120.900301, 31.985237],
  厦门: [118.095915, 24.485821],
  台州: [121.426996, 28.662297],
  合肥: [117.235447, 31.82687],
  呼和浩特: [111.758518, 40.847461],
  咸阳: [108.715712, 34.335599],
  哈尔滨: [126.542417, 45.807782],
  唐山: [118.187036, 39.636673],
  嘉兴: [120.762045, 30.750912],
  大同: [113.306446, 40.082539],
  大连: [121.621391, 38.919345],
  天津: [117.205914, 39.090908],
  太原: [112.55706, 37.876885],
  威海: [122.128245, 37.519322],
  宁波: [121.556686, 29.880177],
  宝鸡: [107.243899, 34.367747],
  宿迁: [118.282062, 33.967686],
  常州: [119.980142, 31.816791],
  广州: [113.270793, 23.135308],
  廊坊: [116.69034, 39.54352],
  延安: [109.496361, 36.591003],
  张家口: [114.894165, 40.830172],
  徐州: [117.29235, 34.210143],
  德州: [116.365825, 37.441313],
  惠州: [114.423348, 23.116409],
  成都: [104.071216, 30.576279],
  扬州: [119.419107, 32.39986],
  承德: [117.969798, 40.957855],
  拉萨: [91.121025, 29.650088],
  无锡: [120.318954, 31.496704],
  日照: [119.533606, 35.422798],
  昆明: [102.839667, 24.885953],
  杭州: [120.161693, 30.280059],
  枣庄: [117.328513, 34.816569],
  柳州: [109.42198, 24.331519],
  株洲: [113.140431, 27.833737],
  武汉: [114.311831, 30.598428],
  汕头: [116.688739, 23.359289],
  江门: [113.088165, 22.584459],
  沈阳: [123.438973, 41.811339],
  沧州: [116.845272, 38.31022],
  河源: [114.707097, 23.749829],
  泉州: [118.682316, 24.880242],
  泰安: [117.094893, 36.205905],
  泰州: [119.932115, 32.4612],
  济南: [117.001319, 36.671627],
  济宁: [116.593852, 35.420269],
  海口: [110.206424, 20.050057],
  淄博: [118.061254, 36.819182],
  淮安: [119.022429, 33.616272],
  深圳: [114.066112, 22.548515],
  清远: [113.062619, 23.688238],
  温州: [120.705869, 28.001095],
  渭南: [109.516739, 34.505687],
  湖州: [120.094566, 30.899015],
  湘潭: [112.950575, 27.83585],
  滨州: [117.9792, 37.388387],
  潍坊: [119.168138, 36.713212],
  烟台: [121.454425, 37.469868],
  玉溪: [102.5537, 24.357512],
  珠海: [113.583235, 22.276392],
  盐城: [120.168187, 33.355301],
  盘锦: [122.077269, 41.125939],
  石家庄: [114.520828, 38.048684],
  福州: [119.302938, 26.080447],
  秦皇岛: [119.606184, 39.941259],
  绍兴: [120.586673, 30.036519],
  聊城: [115.992077, 36.462681],
  肇庆: [112.47177, 23.052984],
  舟山: [122.214339, 29.991092],
  苏州: [120.589613, 31.304566],
  莱芜: [117.683221, 36.219357],
  菏泽: [115.487696, 35.239435],
  营口: [122.241475, 40.672565],
  葫芦岛: [120.843388, 40.717364],
  衡水: [115.676942, 37.745166],
  衢州: [118.880768, 28.941661],
  西宁: [101.784269, 36.623477],
  西安: [108.946306, 34.347436],
  贵阳: [106.636816, 26.652747],
  连云港: [119.229571, 34.602342],
  邢台: [114.510889, 37.076646],
  邯郸: [114.545808, 36.631222],
  郑州: [113.631349, 34.753488],
  鄂尔多斯: [109.787314, 39.61463],
  重庆: [106.557165, 29.570997],
  金华: [119.654027, 29.084455],
  铜川: [108.951558, 34.902957],
  银川: [106.238976, 38.492392],
  镇江: [119.431494, 32.195688],
  长春: [125.33017, 43.82178],
  长沙: [112.945333, 28.233971],
  长治: [113.123046, 36.201585],
  阳泉: [113.587087, 37.86234],
  青岛: [120.389445, 36.072358],
  韶关: [113.603757, 24.816174],
  九江: [116.007993, 29.711328],
  大庆: [125.109727, 46.593216],
  宁德: [119.554701, 26.671748],
  忻州: [112.740804, 38.422382],
  石嘴山: [106.39078, 38.989783],
  池州: [117.497839, 30.67098],
  淮南: [117.006189, 32.631837],
  吐鲁番地区: [89.196029, 42.957303],
  宜昌: [111.292971, 30.697602],
  景德镇: [117.184967, 29.274337],
  安庆: [117.070127, 30.548594],
  怒江傈僳族自治州: [98.863189, 25.823736],
  白城: [122.845302, 45.6254],
  萍乡: [113.86077, 27.62897],
  抚州: [116.364627, 27.953603],
  朝阳: [120.457301, 41.579487],
  海东: [102.003965, 36.406412],
  湘西土家族苗族自治州: [109.745507, 28.317399],
  鹰潭: [117.075765, 28.265879],
  阿拉善盟: [105.735357, 38.857806],
  大阪府: [0, 0],
  鹤岗: [130.304284, 47.356043],
  吴忠: [106.205161, 38.003863],
  石河子: [86.085507, 44.312423],
  开封: [114.313904, 34.802941],
  延边朝鲜族自治州: [129.515602, 42.897211],
  白银: [104.144182, 36.550821],
  吕梁: [111.148086, 37.525476],
  随州: [113.389071, 31.696341],
  雅安: [103.04636, 30.021277],
  平顶山: [113.198935, 33.772051],
  阜新: [121.676518, 42.027983],
  普洱: [100.98114, 22.788486],
  三亚: [109.518646, 18.258217],
  赣州: [114.94126, 25.837179],
  广元: [105.849993, 32.441808],
  锦州: [121.133631, 41.100869],
  南充: [106.117231, 30.843297],
  衡阳: [112.578397, 26.899517],
  齐齐哈尔: [123.924531, 47.360087],
  兴安盟: [122.044544, 46.088444],
  乌海: [106.80185, 39.660154],
  楚雄彝族自治州: [101.534082, 25.051226],
  伊春: [128.84704, 47.733329],
  陇南: [104.928233, 33.406825],
  荆门: [112.205843, 31.041792],
  辽源: [125.150107, 42.8943],
  怀化: [110.008116, 27.575595],
  牡丹江: [129.638976, 44.558647],
  黄南藏族自治州: [102.021495, 35.526125],
  湛江: [110.365494, 21.277163],
  天水: [105.731276, 34.587162],
  黔东南苗族侗族自治州: [107.990602, 26.589858],
  云浮: [112.051045, 22.921154],
  安康: [109.03592, 32.690575],
  日喀则地区: [88.956063, 29.26816],
  海北藏族自治州: [100.907395, 36.960702],
  海西蒙古族藏族自治州: [97.377823, 37.382839],
  吉安: [115.00027, 27.119751],
  黄石: [115.045433, 30.205336],
  宿州: [116.970454, 33.652034],
  茂名: [110.931773, 21.669051],
  阳江: [111.989051, 21.864421],
  信阳: [114.099264, 32.153186],
  三门峡: [111.206832, 34.778442],
  咸宁: [114.328967, 29.847123],
  许昌: [113.858804, 34.041737],
  保山: [99.168373, 25.117882],
  鹤壁: [114.304044, 35.752656],
  运城: [111.013379, 35.032587],
  达州: [107.474504, 31.214347],
  常德: [111.704994, 29.037723],
  酒泉: [98.500427, 39.738615],
  马鞍山: [118.512691, 31.67633],
  南阳: [112.535009, 32.996701],
  邵阳: [111.474133, 27.245167],
  黔南布依族苗族自治州: [107.528663, 26.260586],
  孝感: [113.922962, 30.930712],
  安顺: [105.952622, 26.259904],
  辽阳: [123.243726, 41.274452],
  黔西南布依族苗族自治州: [104.910858, 25.095974],
  克拉玛依: [84.89587, 45.585765],
  庆阳: [107.649305, 35.716096],
  呼伦贝尔: [119.77221, 49.217977],
  六盘水: [104.836786, 26.599086],
  新余: [114.923664, 27.823541],
  七台河: [131.009618, 45.776512],
  商丘: [115.662798, 34.420378],
  漯河: [114.02323, 33.587703],
  乌兰察布: [113.140223, 40.999972],
  潜江: [112.905773, 30.407633],
  定西: [104.631662, 35.587354],
  鸡西: [130.976161, 45.300906],
  汕尾: [115.381693, 22.791322],
  四平: [124.356844, 43.172447],
  西双版纳傣族自治州: [100.803836, 22.013792],
  遂宁: [105.599152, 30.539156],
  商洛: [109.94688, 33.876525],
  海南藏族自治州: [100.626831, 36.292132],
  文山壮族苗族自治州: [104.221606, 23.404187],
  六安: [116.529651, 31.741226],
  张家界: [110.484925, 29.122477],
  潮州: [116.62943, 23.662923],
  蚌埠: [117.395835, 32.921498],
  桂林: [110.296442, 25.279893],
  甘南藏族自治州: [102.917605, 34.98901],
  驻马店: [114.029465, 33.017546],
  林芝地区: [94.368109, 29.654792],
  百色: [106.624969, 23.907845],
  鞍山: [123.000974, 41.114122],
  郴州: [113.021311, 25.776711],
  巴中: [106.753912, 31.872851],
  恩施土家族苗族自治州: [109.494763, 30.277908],
  十堰: [110.80454, 32.635042],
  临沧: [100.10566, 23.914336],
  泸州: [105.449092, 28.877577],
  平凉: [106.671741, 35.549266],
  宣城: [118.765196, 30.946576],
  绵阳: [104.686164, 31.473364],
  佳木斯: [130.32696, 46.806581],
  遵义: [106.933658, 27.731749],
  钦州: [108.66089, 21.985392],
  玉树藏族自治州: [97.01308, 33.011061],
  本溪: [123.773468, 41.299847],
  朔州: [112.438184, 39.33789],
  毕节: [105.333323, 27.408562],
  张掖: [100.456221, 38.932187],
  南平: [118.1843, 26.647662],
  濮阳: [115.035917, 35.767586],
  宜宾: [104.648103, 28.75761],
  铜仁: [109.168558, 27.674903],
  松原: [124.831633, 45.147201],
  漳州: [117.653827, 24.519197],
  梧州: [111.285647, 23.482873],
  洛阳: [112.460033, 34.624376],
  龙岩: [117.023668, 25.081257],
  莆田: [119.014232, 25.45996],
  济源: [112.609314, 35.072867],
  哈密地区: [93.522785, 42.824642],
  昭通: [103.723311, 27.344057],
  大理白族自治州: [100.274223, 25.612206],
  昌吉回族自治州: [87.314822, 44.016923],
  迪庆藏族自治州: [99.70948, 27.825264],
  黑河: [127.535014, 50.251193],
  吉林: [126.556073, 43.843512],
  广安: [106.639772, 30.461708],
  黄山: [118.174807, 30.133213],
  德阳: [104.404319, 31.133105],
  河池: [108.091898, 24.698828],
  益阳: [112.361677, 28.559818],
  通化: [125.946506, 41.733906],
  永州: [111.618703, 26.426612],
  周口: [114.703433, 33.631958],
  梅州: [116.129179, 24.294311],
  锡林郭勒盟: [116.054141, 43.939525],
  固原: [106.24917, 36.021609],
  滁州: [118.323252, 32.308165],
  荆州: [112.24722, 30.340606],
  芜湖: [118.439561, 31.358798],
  襄阳: [112.250093, 32.229169],
  吉隆坡: [0, 0],
  榆林: [109.741195, 38.290886],
  果洛藏族自治州: [100.251341, 34.477207],
  玉林: [110.18743, 22.660656],
  临夏回族自治州: [103.217303, 35.607475],
  鄂州: [114.901557, 30.396522],
  晋中: [112.759375, 37.692757],
  巴音郭楞蒙古自治州: [86.151584, 41.770226],
  澳门: [113.549403, 22.192961],
  内江: [105.065028, 29.585836],
  揭阳: [116.37922, 23.555773],
  通辽: [122.251207, 43.658363],
  阜阳: [115.821389, 32.895879],
  中卫: [105.203332, 37.506058],
  铜陵: [117.818795, 30.950899],
  红河哈尼族彝族自治州: [103.38215, 23.369914],
  曲靖: [103.802685, 25.496328],
  香港: [114.171994, 22.281089],
  汉中: [107.030197, 33.07382],
  乐山: [103.77193, 29.558141],
  新乡: [113.933349, 35.308973],
  晋城: [112.857706, 35.496081],
  巴彦淖尔: [107.394129, 40.749427],
  武威: [102.644524, 37.934078],
  岳阳: [113.135679, 29.363262],
  赤峰: [118.895463, 42.264586],
  白山: [126.431052, 41.94643],
  攀枝花: [101.725262, 26.588109],
  黄冈: [114.878872, 30.459422],
  绥化: [126.975678, 46.658789],
  双鸭山: [131.165442, 46.652966],
  凉山彝族自治州: [102.273965, 27.887685],
  伊犁哈萨克自治州: [81.330697, 43.922815],
  德宏傣族景颇族自治州: [98.591419, 24.438031],
  安阳: [114.3996, 36.103649],
  三明: [117.645742, 26.269683],
  宜春: [114.422683, 27.820089],
  上饶: [117.950028, 28.460864],
  自贡: [104.784891, 29.345379],
  娄底: [112.001082, 27.703196],
  丽江: [100.23357, 26.862521],
  防城港: [108.361138, 21.693439],
  淮北: [116.804878, 33.96064],
  儋州: [109.587145, 19.527081],
  怒江州: [98.863189, 25.823736],
  焦作: [113.248557, 35.221493],
  铁岭: [123.848797, 42.292573],
  抚顺: [123.963595, 41.886078],
  巢湖: [117.88049, 31.608733],
  西双版纳: [100.803836, 22.013792],
  德宏州: [98.591419, 24.438031],
  恩施: [109.485727, 30.30089],
  湘西州: [109.745507, 28.317399],
  西昌: [102.269526, 27.900601],
  阿坝州: [102.231186, 31.905609],
  黔南州: [107.528663, 26.260586],
  黔东南州: [107.990602, 26.589858],
  黔西南州: [104.910858, 25.095974],
  大理州: [100.274223, 25.612206],
  红河州: [103.38215, 23.369914],
  文山州: [104.221606, 23.404187],
  楚雄州: [101.534082, 25.051226],
  迪庆州: [99.70948, 27.825264],
  山南地区: [91.779601, 29.24309],
  那曲地区: [92.0578, 31.482375],
  博尔塔拉蒙古自治州: [82.073064, 44.912168],
  临夏州: [103.217303, 35.607475],
  甘南州: [102.917605, 34.98901],
  格尔木: [94.909745, 36.408588],
  奎屯: [84.90832, 44.432645],
  亳州: [115.7786, 33.8445],
  崇左: [107.3647, 22.3765],
  定安县: [110.3588, 19.6814],
  东方: [108.6518, 19.0953],
  贵港: [109.5989, 23.1115],
  贺州: [111.5666, 24.4035],
  嘉峪关: [98.2891, 39.7731],
  金昌: [102.1880, 38.5200],
  来宾: [109.2214, 23.7503],
  乐东黎族自治县: [109.1730, 18.7502],
  陵水黎族自治县: [110.0375, 18.5060],
  眉山: [103.8485, 30.0754],
  琼海: [110.4921, 19.2396],
  台湾: [120.9605, 23.6978],
  天门: [113.3169, 30.8657],
  屯昌县: [110.1034, 19.3517],
  万宁: [110.3816, 18.8078],
  文昌: [113.8259, 25.8228],
  五指山: [109.5169, 18.7751],
  仙桃: [113.4234, 30.3608],
  资阳: [104.6520, 30.1246],
  安徽: [117.17, 31.52],
  福建: [119.18, 26.05],
  甘肃: [103.51, 36.04],
  广东: [113.14, 23.08],
  广西: [108.19, 22.48],
  贵州: [106.42, 26.35],
  海南: [110.20, 20.02],
  河北: [114.30, 38.02],
  河南: [113.40, 34.46],
  黑龙江: [126.36, 45.44],
  湖北: [114.17, 30.35],
  湖南: [112.59, 28.12],
  江苏: [118.46, 32.03],
  江西: [115.55, 28.40],
  辽宁: [123.25, 41.48],
  内蒙古: [111.41, 40.48],
  宁夏: [106.16, 38.27],
  青海: [101.48, 36.38],
  山东: [117.00, 36.40],
  山西: [112.33, 37.54],
  陕西: [108.57, 34.17],
  四川: [104.04, 30.40],
  西藏: [91.08, 29.39],
  新疆: [87.36, 43.45],
  云南: [102.42, 25.04],
  浙江: [120.10, 30.16]
}

引入到组件

import City from '@/utils/City'

5. 准备容器

地图的位置大小，可以用div来衡量一下，后期可以配置缩放配置地图大小

<div class="map" />
<!--   css 代码如下  根据需求配置
.map{
  width: 723px;
  height: 498px;
  margin-top: 26px;
}
-->

6. 准备props接受父组件传过来的数据

为了方便操作，我直接用的name和value格式的对象，如果数据不是可用map数组方法和filter完成处理即可

json格式的数据

[
    { 'name': '北京', 'value': 6 },
    { 'name': '湖南', 'value': 3 },
    { 'name': '广东', 'value': 2 },
    { 'name': '山西', 'value': 2 },
    { 'name': '上海', 'value': 1 },
    { 'name': '重庆', 'value': 1 },
    { 'name': '河北', 'value': 1 },
    { 'name': '陕西', 'value': 1 },
    { 'name': '山东', 'value': 0 },
    { 'name': '黑龙江', 'value': 0 },
    { 'name': '贵州', 'value': 0 }
]

props

export default {
    props: {
      // 父组件传过来的值
      provinces: {
        type: Array,
        default() {
          return {}
        }
      }
    }
}

7. 在methods定义方法把地图挂载到DOM

export default {
   methods: {
    // 地图
    getMap() {
      // 地图的坐标信息
      var geoCoordMap = City
      // 数据信息
      var BJData = this.provinces.filter(item => item.value > 0).map(item => {
        return [{
          name: '北京'
        },
        {
          name: item.name,
          value: item.value
        }]
      })
      // var planePath = 'path://M.6,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705'
      var planePath = 'path://M1705.06,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705.06,1318.313z'
      var convertData = function(data) {
        // data BJData
        var res = []
        for (var i = 0; i < data.length; i++) {
          // BJData
          var dataItem = data[i]
          var fromCoord = geoCoordMap[dataItem[0].name] // 北京
          var toCoord = geoCoordMap[dataItem[1].name] // 成都
          if (fromCoord && toCoord) {
            res.push([{
              coord: toCoord,
              value: dataItem[1].value
            }, {
              coord: fromCoord
            }])
          }
        }
        return res
      }
      var series = [];
      [
        ['北京', BJData]
      ].forEach(function(item) {
        series.push({
          // 设置飞机后的烟雾
          type: 'lines',
          zlevel: 1,
          effect: {
            show: true,
            period: 6,
            trailLength: 0.7,
            color: 'white',
            symbolSize: 3,
            symbol: planePath
          },
          // 线宽
          lineStyle: {
            normal: {
              color: '#fff',
              width: 0,
              curveness: 0.2
            }
          },
          data: convertData(item[1]) // 坐标
        }, {
          name: '飞速入学中',
          type: 'lines',
          zlevel: 2,
          effect: {
            show: true,
            period: 6,
            trailLength: 0,
            symbol: planePath,
            symbolSize: 15
          },
          lineStyle: {
            normal: {
              color: function(params) {
                if (params.value > 0 && params.value <= 1) {
                  return '#ffe566'
                } else if (params.value === 2) {
                  return '#74ebd5'
                } else if (params.value > 2 && params.value < 4) {
                  return '#5bc0eb'
                } else {
                  return '#f26419'
                }
              },
              width: 1,
              opacity: 0.4,
              curveness: 0.2
            }
          },
          data: convertData(item[1])
        }, {
          // 设置圆圈属性的
          name: item[0] + '',
          type: 'effectScatter',
          coordinateSystem: 'geo',
          // 鼠标移入显示的东西
          tooltip: {

            showDelay: 0,

            formatter: function(params) {
              return `${params.name}&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;<br/>报道人数:<span">${params.value[2]}人</span>`
            },
            axisPointer: {

              show: true,

              type: 'cross',

              lineStyle: {

                type: 'dashed',

                width: 1

              }

            }

          },
          zlevel: 2,
          rippleEffect: {
            brushType: 'stroke'
          },
          label: {
            normal: {
              show: true,
              position: 'right',
              formatter: '{b}'
            }
          },
          // 设置圆圈大小
          symbolSize: function(val) {
            // val的值是data的值
            return 10
          },
          itemStyle: {
            normal: {
              color: function(params) {
                if (params.value[2] > 0 && params.value[2] <= 1) {
                  return '#ffe566'
                } else if (params.value[2] === 2) {
                  return '#74ebd5'
                } else if (params.value[2] > 2 && params.value[2] < 4) {
                  return '#5bc0eb'
                } else {
                  return '#f26419'
                }
              }
            }
          },
          data: item[1].map(function(dataItem) {
            return {
              name: dataItem[1].name,
              value: geoCoordMap[dataItem[1].name].concat([dataItem[1].value])
            }
          })
        })
      })

      const option = {
        // 设置为半透明
        backgroundColor: 'transparent',
        title: {
          left: 'left',
          textStyle: {
            color: '#fff'
          }
        },
        tooltip: {
          trigger: 'item'
        },
        // 设置地图默认大小
        geo: {
          zoom: 1.2,
          map: 'china',
          label: {
            normal: {
              show: false,
              color: '#fff'
            },
            emphasis: {
              show: true,
              color: '#fff'
            }
          },
          roam: true,
          itemStyle: {
            normal: {
              // 设置区域颜色
              areaColor: 'rgba(237,242,244,0.06)',
              // 设置边框颜色
              borderColor: '#10beae'
            },
            emphasis: {
              // 设置鼠标悬停时候的样式
              areaColor: '#c6c2c2'
            }
          }
        },

        visualMap: { // 颜色的设置  dataRange
          textStyle: { color: '#fff' },
          x: 'right',
          y: '380',
          splitList: [
            { start: 30 }, { start: 20, end: 30 },
            { start: 10, end: 20 }, { start: 0, end: 10 }
          ],
          // text:['高','低'],// 文本，默认为数值文本
          // color: ['#65A2D9', '#E09107', '#A3E00B']
          color: ['#f26419', '#5bc0eb', '#74ebd5', '#ffe566']
        },
        series: series
      }
      this.$echarts.init(document.querySelector('.map')).setOption(option)
    }
  }
}

以下介绍以上配置代码

坐标信息介绍

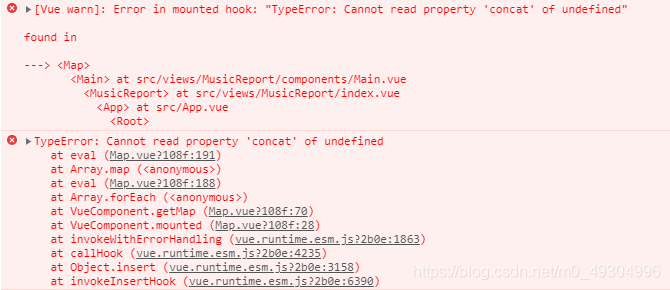

// 地图的坐标信息 上面引入的City文件  包含城市的地理坐标  如果是爆红 参考最后的解决办法
var geoCoordMap = City

//  一下planePath是迁徙的图片  下面的是飞机  注释掉的是普通流线 按照自己需求配置就可以
// var planePath = 'path://M.6,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705'
var planePath = 'path://M1705.06,1318.313v-89.254l-319.9-221.799l0.073-208.063c0.521-84.662-26.629-121.796-63.961-121.491c-37.332-0.305-64.482,36.829-63.961,121.491l0.073,208.063l-319.9,221.799v89.254l330.343-157.288l12.238,241.308l-134.449,92.931l0.531,42.034l175.125-42.917l175.125,42.917l0.531-42.034l-134.449-92.931l12.238-241.308L1705.06,1318.313z'

数据信息介绍

// 数据信息
var BJData = this.provinces.filter(item => item.value > 0).map(item => {
  return [{
    name: '北京' // 如果需要更改起始点位置就把首个对象的name改为起始点
  },
  {
    name: item.name,
    value: item.value
  }]
})

convertData函数介绍

此数据是配合下面代码完成处理返回对应的 地理坐标系

var convertData = function(data) {
  // data BJData
  var res = []
  for (var i = 0; i < data.length; i++) {
    // BJData
    var dataItem = data[i]
    var toCoord = geoCoordMap[dataItem[0].name] // 北京
    var fromCoord = geoCoordMap[dataItem[1].name] // 成都
    if (fromCoord && toCoord) {
      res.push([
          {
            coord: fromCoord,  // 这里写迁徙开始的位置
            value: dataItem[1].value
          },
          {
            coord: toCoord   // 这里写迁徙结束的位置
          }
      ])
    }
  }
  return res
}

series配置介绍

以上函数返回的地理坐标系会应用到series配置中，应用位置看以下注释

var series = [];
      [
        ['北京', BJData]
      ].forEach(function(item) {
        series.push({
          // 设置飞机后的烟雾
          type: 'lines',
          zlevel: 1,
          effect: {
            show: true,
            period: 6,
            trailLength: 0.7,
            color: 'white', // 设置烟雾颜色
            symbolSize: 3, // 设置烟雾大小
            symbol: planePath // 采用飞机还是抛物线  我这里采用的是飞机  不需要飞机用第一个 planePath
          },
          // 线宽
          lineStyle: {
            normal: {
              color: '#fff',
              width: 0,
              curveness: 0.2
            }
          },
          data: convertData(item[1]) // 这里应用的是上面convertData函数返回的坐标系坐标
        }, {
          name: '飞速入学中', // 设置飞机图中的文字
          type: 'lines',
          zlevel: 2,
          effect: {
            show: true,
            period: 6,
            trailLength: 0,
            symbol: planePath,
            symbolSize: 15
          },
          lineStyle: {
            normal: {
              // 看需求完成根据数据的大小 改变飞机的颜色
              color: function(params) {
                if (params.value > 0 && params.value <= 1) {
                  return '#ffe566'
                } else if (params.value === 2) {
                  return '#74ebd5'
                } else if (params.value > 2 && params.value < 4) {
                  return '#5bc0eb'
                } else {
                  return '#f26419'
                }
              },
              width: 1,
              opacity: 0.4,
              curveness: 0.2
            }
          },
          data: convertData(item[1])  // 这里应用的是上面convertData函数返回的坐标系坐标
        }, {
          // 设置圆圈属性的
          name: item[0], // 名字 参考遍历的数组 ‘北京’
          type: 'effectScatter',
          coordinateSystem: 'geo',
          // 鼠标移入显示的东西
          tooltip: {

            showDelay: 0,
			// 这里自己配置的移入框 根据需求完成配置即可
            formatter: function(params) {
              return `
${params.name}&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;<br/>报道人数:
        <span">${params.value[2]}人</span>`
            },

            axisPointer: {

              show: true,

              type: 'cross',

              lineStyle: {

                type: 'dashed',

                width: 1

              }

            }

          },
          zlevel: 2,
          rippleEffect: {
            brushType: 'stroke'
          },
          label: {
            normal: {
              show: true,
              position: 'right',
              formatter: '{b}'
            }
          },
          // 设置圆圈大小
          symbolSize: function(val) {
            // val的值是data的值
            return 10
          },
          itemStyle: {
            normal: {
              // 根据数据的大小  展示不同的颜色
              color: function(params) {
                if (params.value[2] > 0 && params.value[2] <= 1) {
                  return '#ffe566'
                } else if (params.value[2] === 2) {
                  return '#74ebd5'
                } else if (params.value[2] > 2 && params.value[2] < 4) {
                  return '#5bc0eb'
                } else {
                  return '#f26419'
                }
              }
            }
          },
          // data这里就是需要坐标系还有总体移入的名称
          data: item[1].map(function(dataItem) {
            return {
              name: dataItem[1].name,
              value: geoCoordMap[dataItem[1].name].concat([dataItem[1].value])
            }
          })
        })
      })

配置option介绍

以下注释说明配置信息：不懂可以尝试修改配置，看哪里发生了变化

const option = {
  // 设置为半透明
  backgroundColor: 'transparent',
  title: {
    left: 'left',
    textStyle: {
      color: '#fff'
    }
  },
  tooltip: {
    trigger: 'item'
  },
  // 设置地图默认大小
  geo: {
    // 缩放比列
    zoom: 1.2,
    map: 'china',
    label: {
      normal: {
        show: false,
        color: '#fff'
      },
      emphasis: {
        show: true,
        color: '#fff'
      }
    },
    // 是否开启缩放
    roam: true,
    itemStyle: {
      normal: {
        // 设置区域颜色
        areaColor: 'rgba(237,242,244,0.06)',
        // 设置边框颜色
        borderColor: '#10beae'
      },
      emphasis: {
        // 设置鼠标悬停时候的样式
        areaColor: '#c6c2c2'
      }
    }
  },
  visualMap: {
    // 颜色的设置  dataRange
    textStyle: { color: '#fff' },
    x: 'right', // 右下角
    y: '380',
    // 设置区间
    splitList: [
      { start: 30 },
      { start: 20, end: 30 },
      { start: 10, end: 20 },
      { start: 0, end: 10 }
    ],
    // text:['高','低'],// 文本，默认为数值文本
    // color: ['#65A2D9', '#E09107', '#A3E00B']
    color: ['#f26419', '#5bc0eb', '#74ebd5', '#ffe566']
  },
  series: series // 上边处理后的series
}

挂载初始化挂载到DOM上

this.$echarts.init(document.querySelector('.map')).setOption(option)

在mounted里面调用方法

mounted() {
  this.getMap()
}

监测数据，实时更新

当数据发生变化时地图实时更新

watch: {
  provinces: {
    handler() {
      this.getMap()
    },
    deep: true // 必须开启深度监听
  }
}

在需要地方引入即可

// 组件记得注册在使用
import Map from './components/Map

8. 错误处理

以下错误说明City.js文件中包含坐标在文件夹引入即可

在这里插入图片描述

以上个人理解，在原有的基础上完成修改，不足请指出

张海智_

关注

2
点赞
踩
14

收藏

觉得还不错? 一键收藏
4
评论
在Vue项目中使用echarts完成迁徙图（Map组件）

在Vue项目中使用echarts完成迁徙图此章个人理解：参考原有的代码基础上，完成了一个地图迁徙的组件先了解一下整体代码，有能力的可以参照整体完成，下面也会列出详细步骤解答前言以下封装了组件作为在地图中国使用只需传入以下格式的数据即可[ { 'name': '北京', 'value': 6 }, { 'name': '湖南', 'value': 3 }, { 'name': '广东', 'value': 2 }, { 'name': '山西', 'val
复制链接

扫一扫
