科研神器----数据提取软件WebPlotDigitizer的使用

今天介绍一款在写论文时很有帮助的数据提取软件WebPlotDigitizer，在我们查阅参考文献的时候，经常会看到文献中相关的数据图，而这类图通常是只有图形没有具体数据的。为了进一步进行分析处理，我们往往需要获取到图表原始的数据，之后自己绘图来进行验证。下面要介绍的这款软件完全免费，完全可以满足我们的需求，接下来给大家演示一下整个过程。

软件运行

下载地址放在文末，我们下载压缩包以后无需安装，直接解压主程序即可。

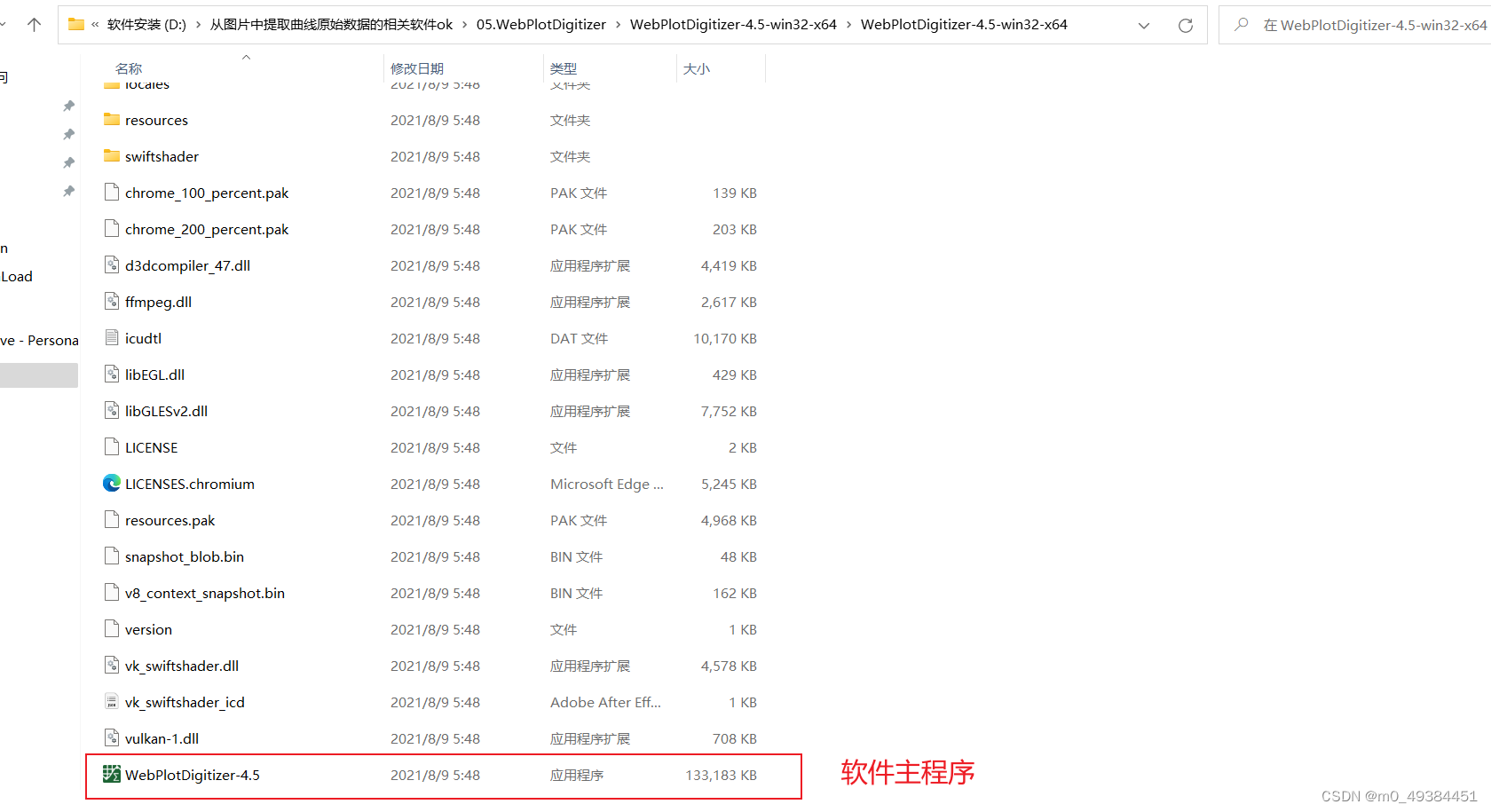

软件主程序

软件运行界面如下

软件运行界面

软件具体操作步骤

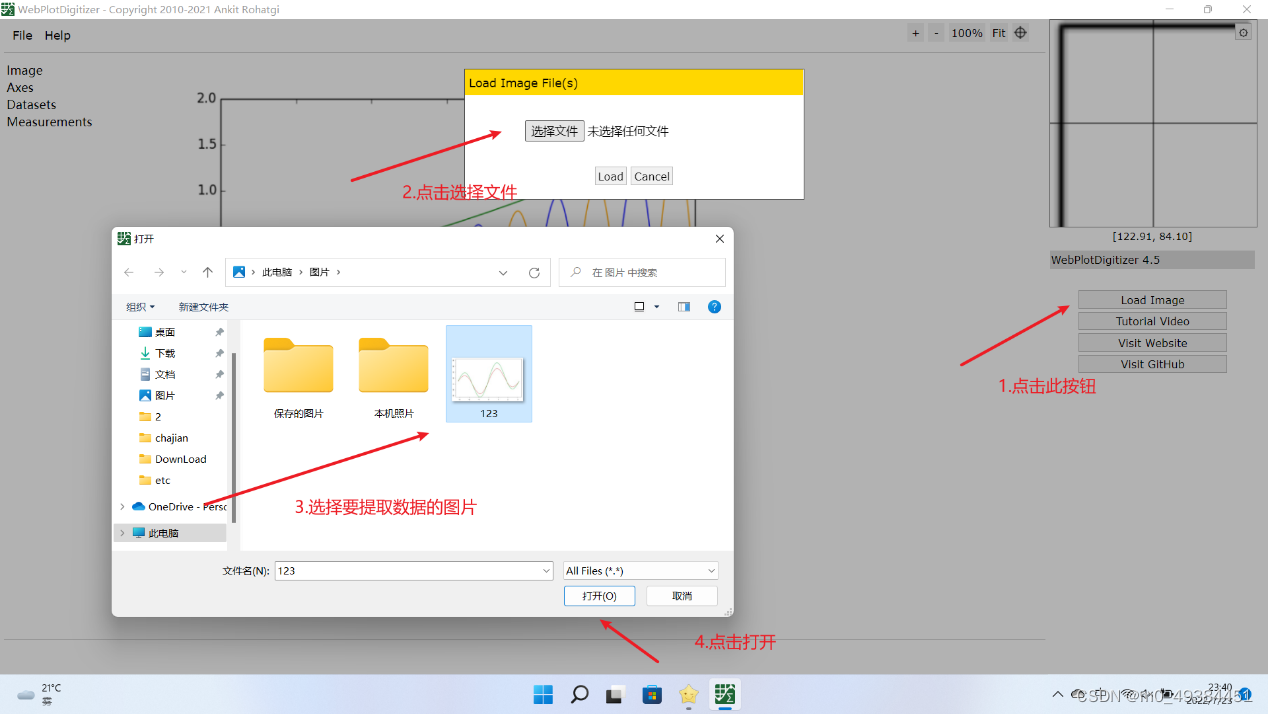

1.导入要提取数据图片，首先我们点击软件右下方的Load Image，之后选择图片进行导入。

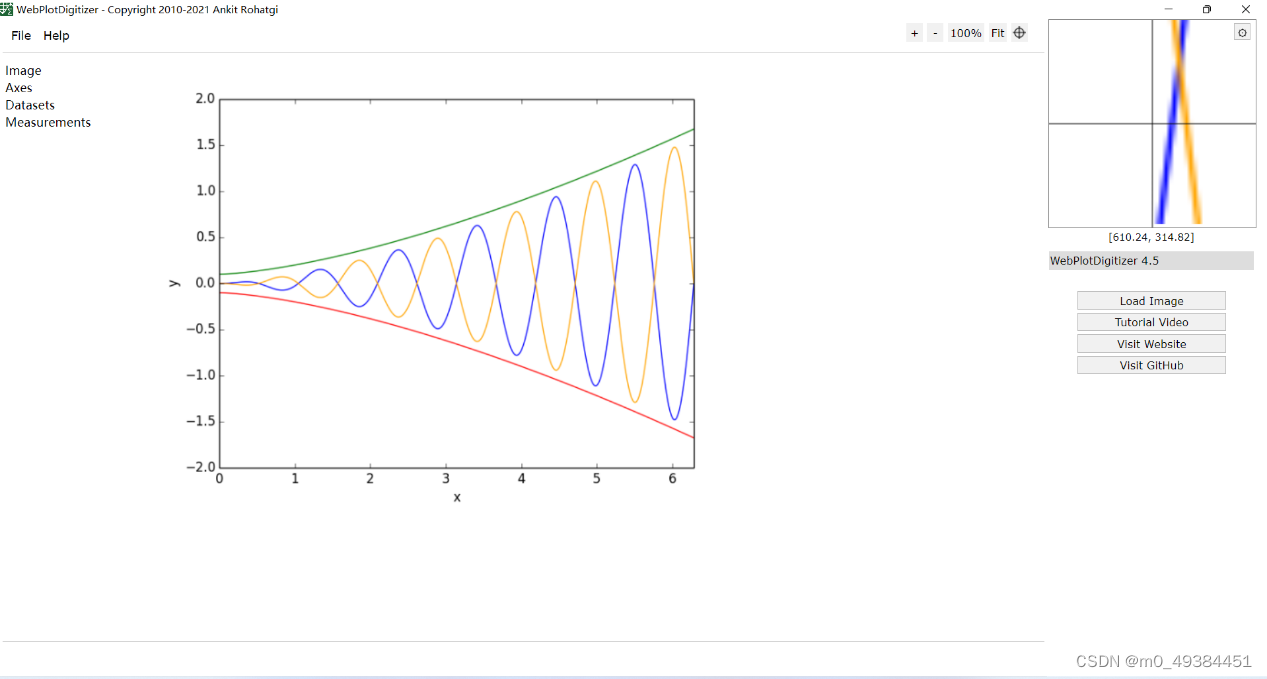

导入图片

2.导入图片之后，在弹出的窗口中选择相应的图表类型，这里选择2D(x,y)Plot，之后点击Align Axes按钮。

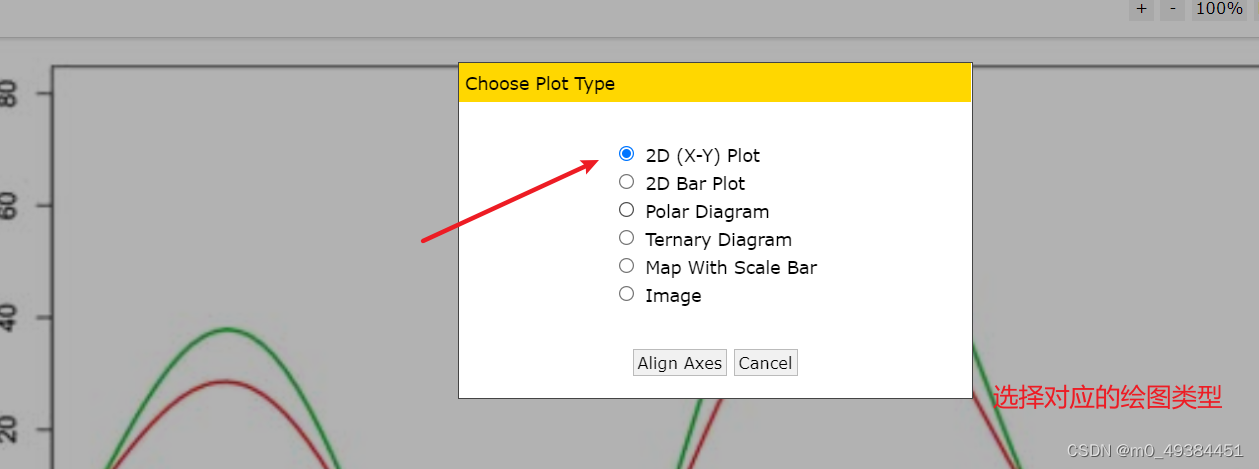

选择绘图类型

3.在弹出的窗口中，软件提示我们按顺序放置4个已知点。两个位于X轴 (X1, X2)，两个位于Y轴 (Y1, Y2)，这里我们通常选择X和Y的最小值与最大值。点击Proceed进行最大最小点的选取，选完之后点击Complete。

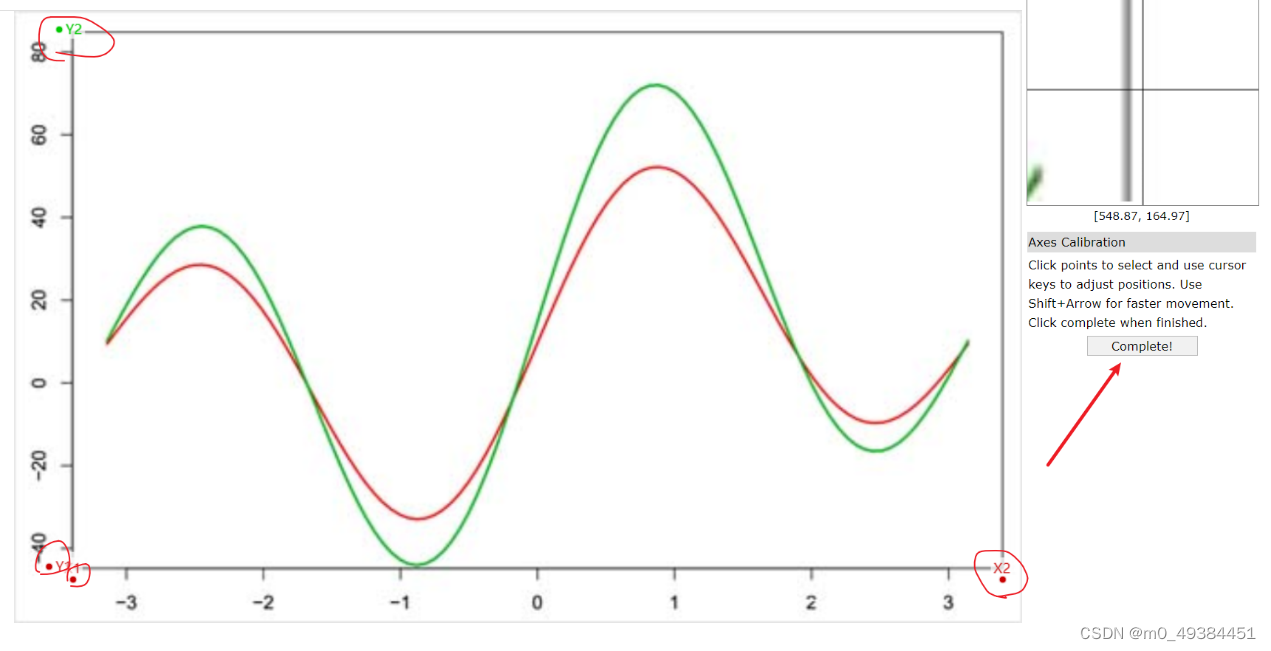

选取四个参考点

4.点击Complete之后，会弹出窗口，让我们填写X和Y的范围，按照实际情况填写即可。如果是对数坐标系，则需勾选对应坐标轴之后的对数刻度对话框。

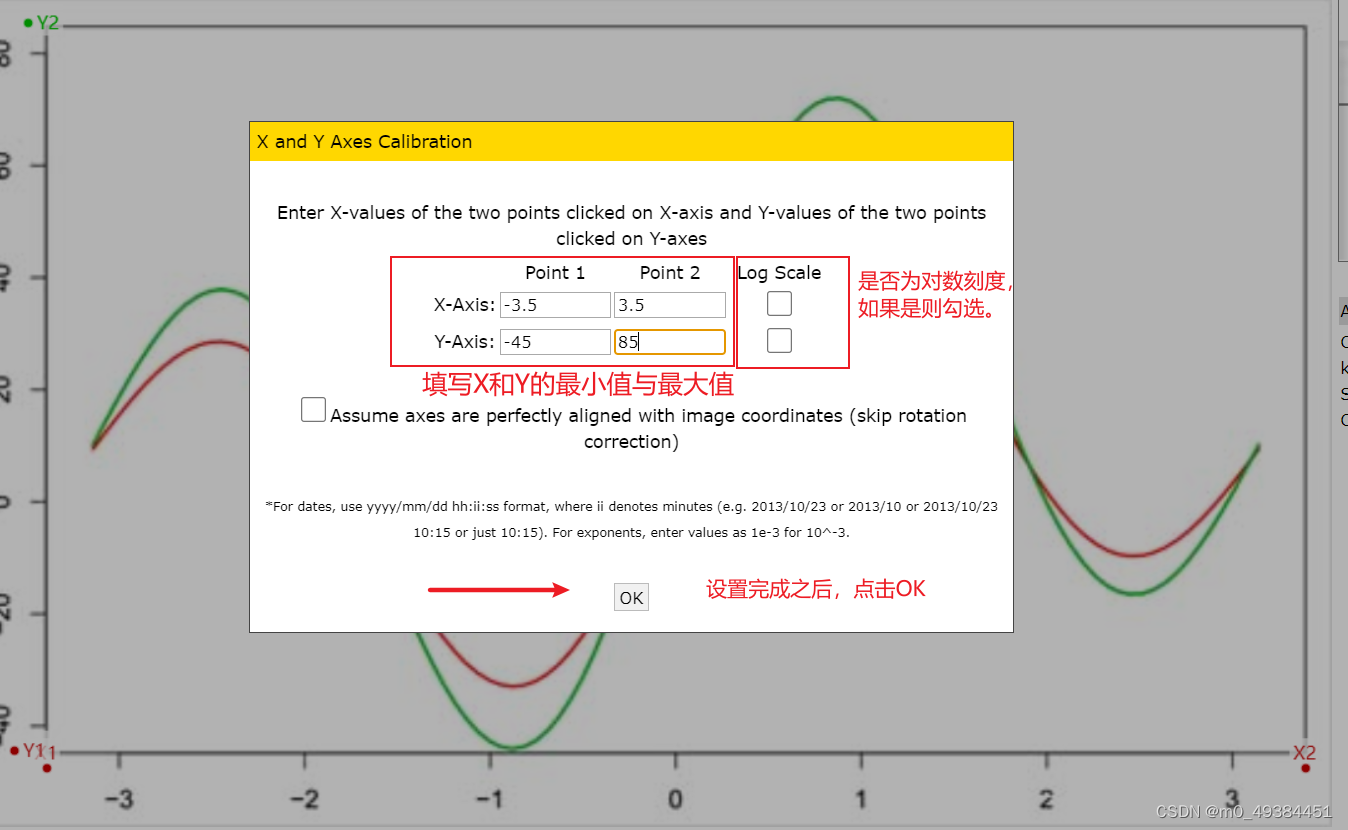

填写X和Y的范围

5.设置曲线颜色和背景颜色，以方便软件进行数据点的自动提取。在软件右侧的Automatic Extraction的Mask列表中，设置对应的曲线颜色和背景颜色。

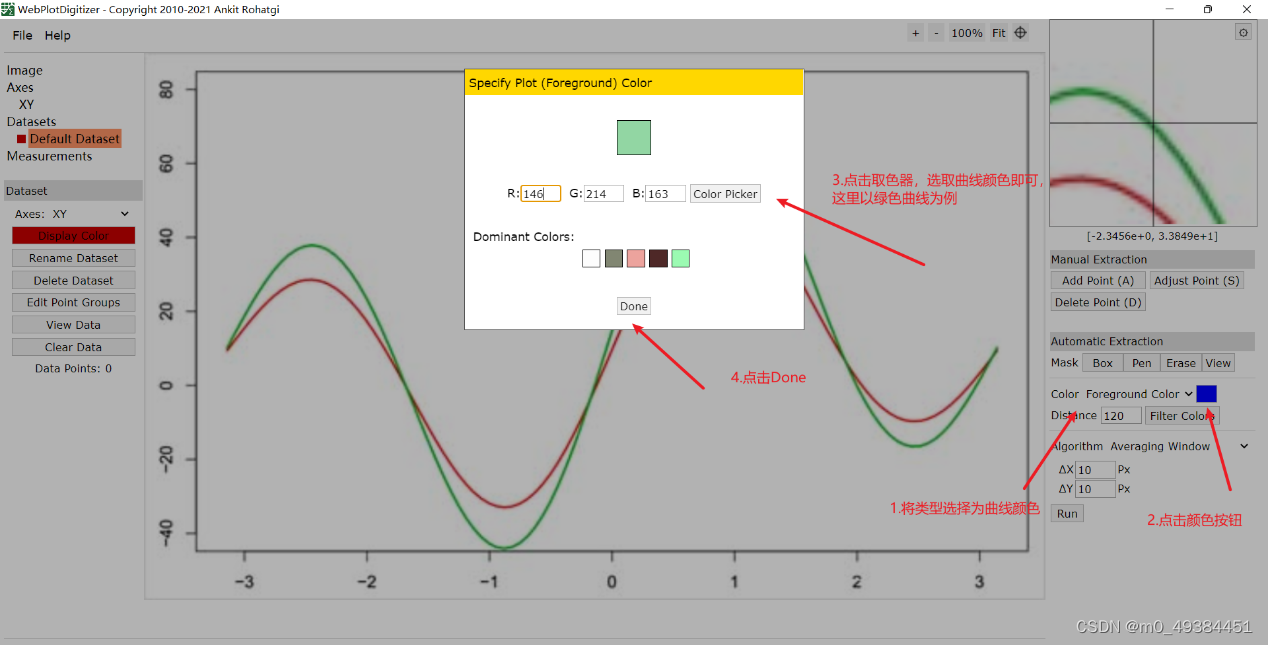

设置曲线颜色

设置背景颜色

6.设置完相应的颜色之后，我们点击Automatic Extraction的Pen按钮，调节工具大小，将要提取数据的曲线包裹起来，之后设置点的分布密度，点击Run按钮即可提取曲线数据点。

进行相关设置，软件自动生成数据点

7.点击Run之后，生成的数据点如图所示，我们也可以在右侧工具栏进行数据点的相关编辑，比如增加点，删除点，调整点的位置

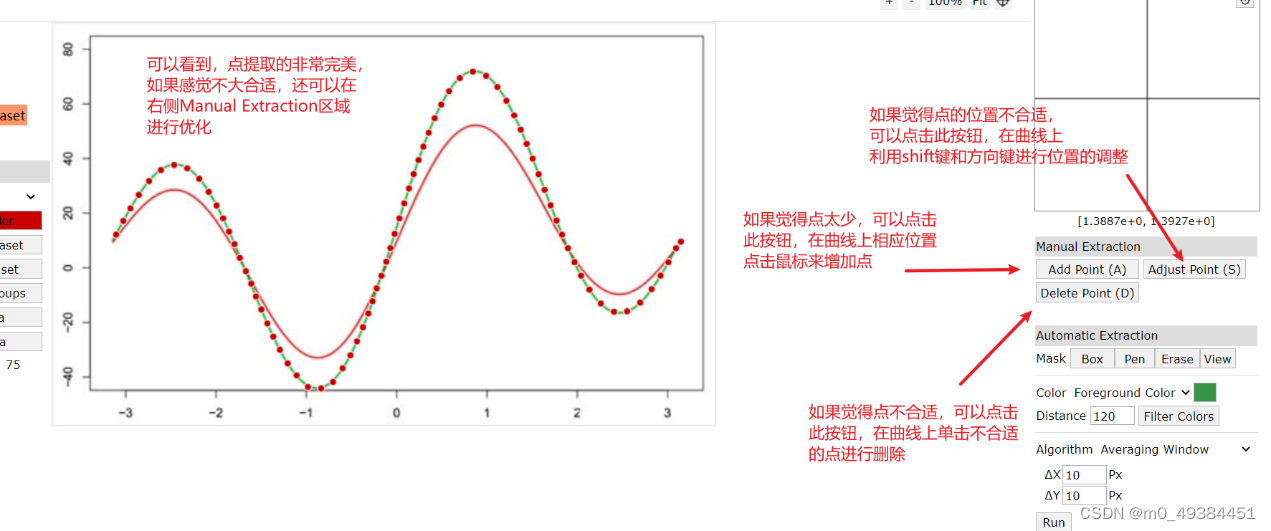

数据点的编辑与调整

8.数据提取完成之后，我们点击左侧的View data即可查看数据，之后进行数据格式的设置与数据的保存

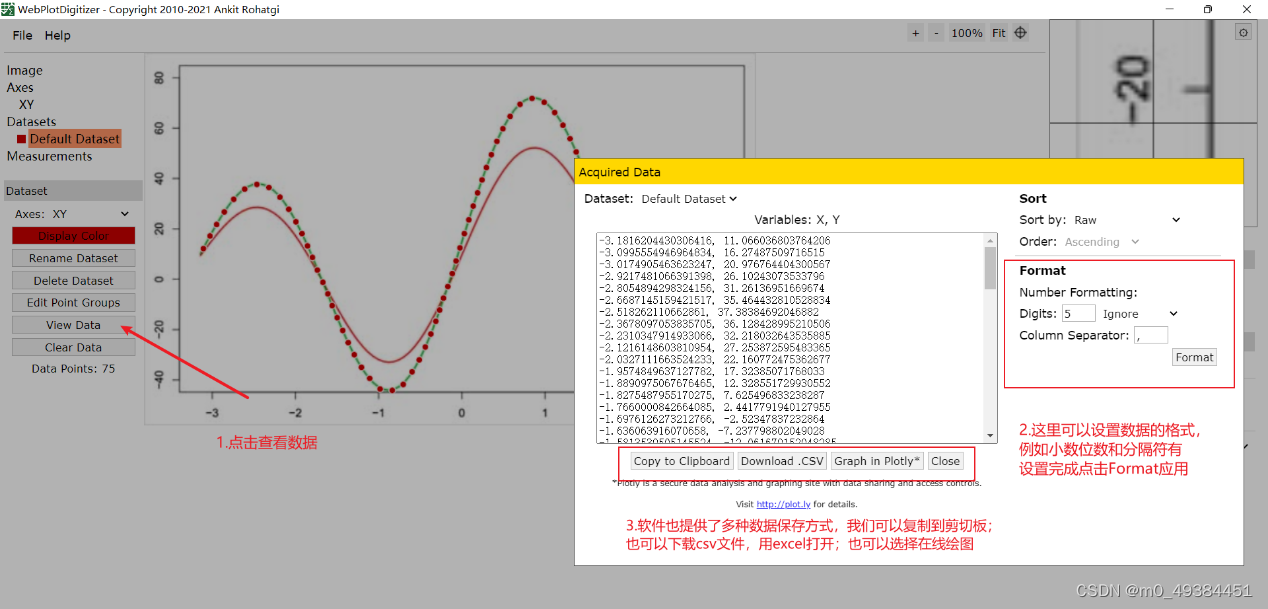

数据的查看与保存

9.至此，其中一条曲线的数据已经提取完毕；我们可以用同样操作提取另外一条曲线数据，并一同导入excel进行绘图，绘制完成之后与原图进行对比

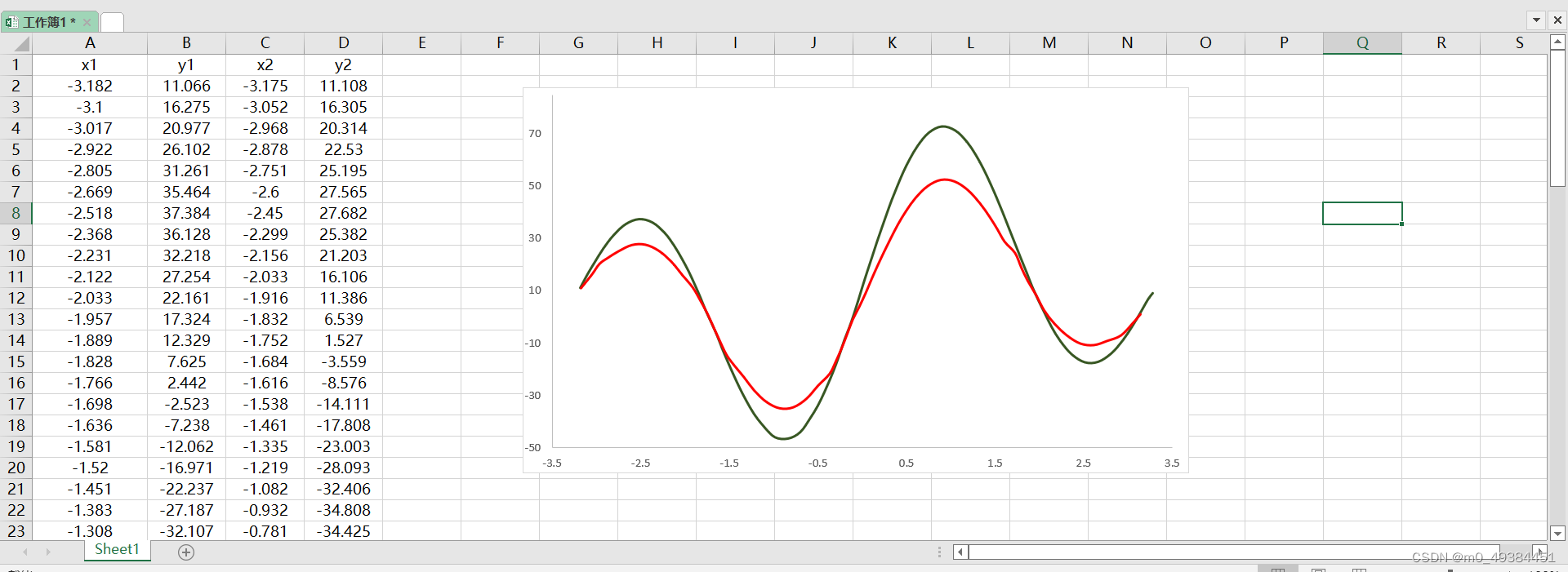

excel绘制结果

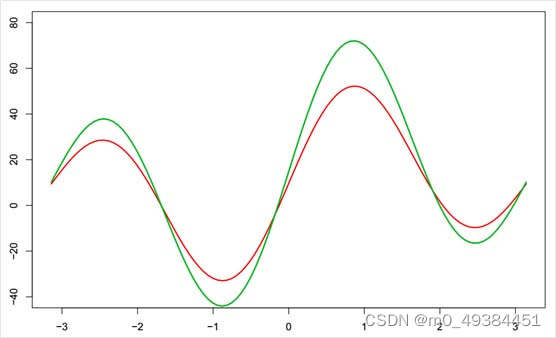

原图

10.结束

可以看到，几乎一模一样，至此我们的工作就已经全部完成，希望我的教程能够帮到你。

11.软件地址

百度网盘链接：

链接: https://pan.baidu.com/s/1fJ5ThWCbnfBM_ki5Skw9yg?pwd=r2v3 提取码: r2v3

阿里云盘链接：

https://www.aliyundrive.com/s/ysPC4LcQmF3

项目github地址：

https://github.com/ankitrohatgi/WebPlotDigitizer
