BGP路由信息处理流程

BGP路由处理所需要的表项

BGP收到从邻居发来更新消息到向邻居发出更新信息的过程

BGP路由信息处理流程

BGP路由处理所需要的表项

1.邻居表 BGP邻居名单

2.Local-RIB（BGP路由表） 从邻居获取到以及自己宣告的所有路由及其属性

3.IP-RIB（IP路由表） 从BGP路由表中选取最佳路由加入IP路由表项（如果IP路由表有优于此BGP路由的其它路由，则BGP的路由无法加入到IP路由表中）

4.Adj-RIB-In（入） 邻居宣告给本地的未处理的路由信息库

5.Adj-RIB-Out（出） 本地宣告给指定邻居的路由信息库

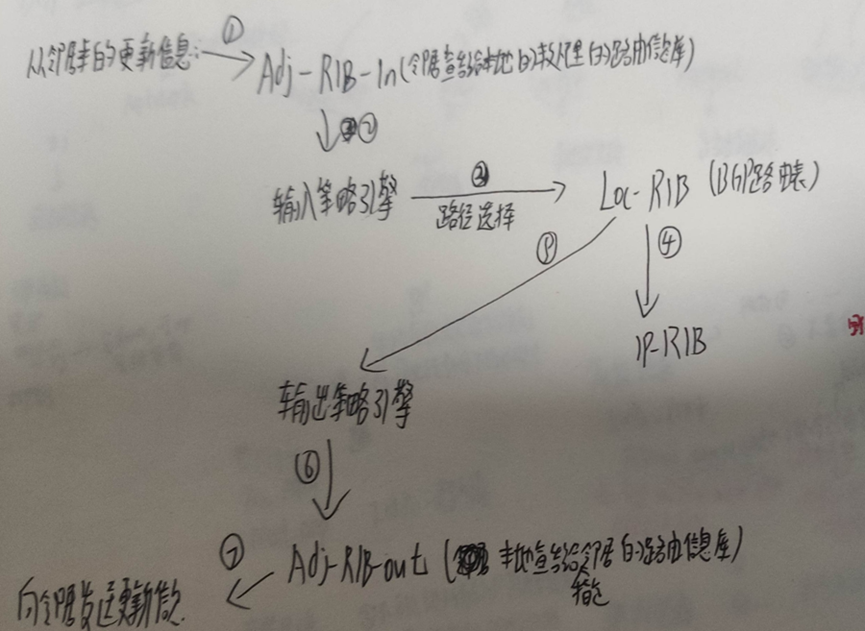

BGP收到从邻居发来更新消息到向邻居发出更新信息的过程

BGP路由宣告方式

BGP不对路由进行计算，只是路由的搬运工，通过对已有路由进行宣告来得到BGP路由

本地宣告：network

此命令不再具备将接口加入到BGP进程的逻辑（即不同于OSPF的network）
此命令就是将路由表中的路由引入到BGP路由表中
此命令可以精确控制引入哪些路由到BGP中

引入宣告：import-route

将路由表的路由引入到BGP中，高效快捷
将其它协议引入到BGP，默认开销为IGP的度量值，路由优先级为255（可以通过default med修改初始度量值）

引入缺省路由：default-route、default-rote-advertise

default-route imported 将本地IP路由表中已存在的缺省路由引入到BGP路由表中（default-route imported命令需要必须要与import-route命令配合使用，才能引入缺省路由）
peer 对等体 default-route-advertise 可以针对对等体引入缺省路由（并且可以通过字段来实现满足特定条件时引入缺省路由）

peer 对等体 default-route-advertise conditional-route-match-all 条件当匹配所有条件时，下发缺省路由

peer 对等体 default-route-advertise conditional-route-match-any 条件当匹配任一条件路由时，发送缺省路由

BGP防环机制

AS内：通过水平分割通过IBGP邻居得到的路由不会再传递给IBGP邻居

AS间：AS_Path属性

RR：通过orifinator-id和cluster-list防环

其它防环机制

BGP SoO属性防环（MPLS VPN场景会使用到）

通过将路由聚合指向Null0防环

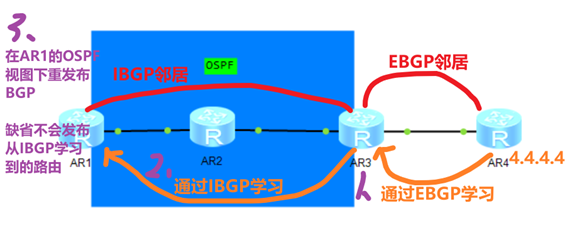

默认情况下不会将IBGP路由重新发布到IGP中

MPLS隧道——PE与CE之间运行不同路由协议的情况分析_静下心来敲木鱼的博客-CSDN博客https://blog.csdn.net/m0_49864110/article/details/127595254?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522168396708716800227475956%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=168396708716800227475956&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-127595254-null-null.blog_rank_default&utm_term=soo&spm=1018.2226.3001.4450

BGP路由通告原则

1.到达同一目的有多条路由时，只会选取最优的（Best）路由来给自己使用

----就比如到达同一网段的路由有多个下一跳，此时只会选择最优的下一跳给自己使用

2.BGP只把自己使用的路由，也就是自己认为最优的路由传给BGP对等体

3.BGP从EBGP对等体获得的路由会向他所有BGP对等体宣告（IBGP和EBGP对等体）

4.BGP路由器从IBGP对等体获知的路由不向它的IBGP对等体通告（水平分割规则，出现路由反射器的情况除外）

5.BGP路由器从IBGP对等体获知的路由是否通告给它的EBGP对等体要视IGP和BGP同步的情况来决定（即：只有IGP和BGP同步，从IBGP学来的路由才会优选，则会将此路由传递给EBGP邻居）

---即自己的IGP是否有此需要通告的路由，如果IGP有，则通告，如果IGP没有，则不通告。

---如果此规则不打开，就会造成路由黑洞问题（默认此同步规则关闭的）

---BGP协议下：synchronization开启同步规则（华为设备不支持此规则，思科支持）

6.BGP进行路由更新时，BGP设备只发送更新的BGP路由

7.BGP连接一建立，BGP Speaker将把自己所有最优BGP路由通告给新对等体

注意：

BGP路由传递给EBGP邻居时，下一跳会自动修改

从EBGP邻居学到的路由传递给IBGP邻居时默认不更改路由的下一跳，会导致IBGP邻居收到的路由不是有效路由（下一跳不可达）

---使用Peer 邻居IP地址 next-hop-local 命令来解决，该命令只对IBGP邻居生效

---在从EBGP邻居得到的路由在传递给IBGP邻居时，将下一跳更改为自身向该IBGP邻居发送BGP报文的源地址

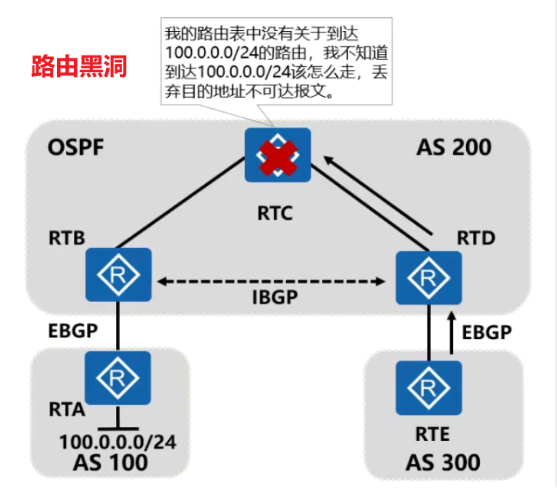

如何解决BGP路由黑洞问题

当BGP与IGP同步没有打开的情况下，需要使用以下方法来解决路由黑洞问题

1、将EBGP路由引入到IGP协议中（此方法基本被淘汰）

比较消耗设备资源，由于BGP路由数量过大，引入到IGP协议，增加了IGP协议计算路由的负担；并且BGP路由震荡，IGP路由也会产生震荡。

2、AS内部所有路由器均运行BGP，即IBGP全互联目前主流架构

       建立物理的全互联结构，N台设备就要建立N(N-1)/2的IBGP对等体邻居关系
       配置路由反射器，实现逻辑上的全互联
       配置BGP联盟，实现逻辑上的全互联

3、通过配置MPLS，通过标签的方式也可以解决路由黑洞

BGP——路由反射器_静下心来敲木鱼的博客-CSDN博客https://blog.csdn.net/m0_49864110/article/details/123689650?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522168768856416800225597733%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=168768856416800225597733&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-123689650-null-null.268%5Ev1%5Ekoosearch&utm_term=%E5%8F%8D%E5%B0%84&spm=1018.2226.3001.4450

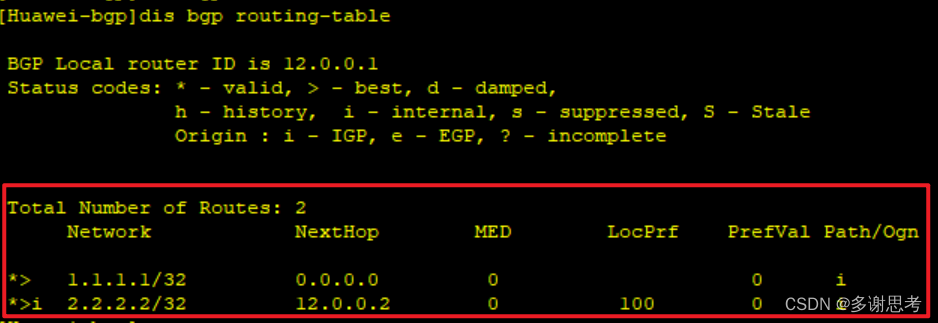

BGP路由状态码

表示BGP表项中的路由状态

*-----表示路由为有效路由

　　不可用的原因：

　　下一跳不可达
　　已经通过更优的方式学习到了该路由

＞----表示此路由为最优路由

d-----表示此路由为惩罚路由——当路由一会Down，一会Up就会被惩罚

s-----抑制路由，即路由不生效——聚合路由时，可以选择抑制明细路由

BGP选路原则

1.如果该路由是到目的地址的唯一路由，直接优选

2.到达同一目的地有多条路由，优选有效路由

3.到达同一目的地有多条有效路由，有更细的原则比较

1)    丢弃下一条不可达路由

2)    优选私有属性（Prefernce）最高的路由——私有路由属性仅本地有效

3)    优选本地优先级（Local_Preference）最高的路由

4)    当有聚合路由时，手动聚合＞自动聚合＞network＞import＞从对等体学到的路由

5)    优选AS_Path最短的路由

6)    Orign：i＞e＞？（network＞EGP协议引入＞import-route引入）

7)    对相同同一AS的路由，优选MED最小的

8)    优选从EBGP学来的路由（EBGP＞IBGP）

9)    优选AS内部IGP的Metric最小的路由——Metric 从此路由器到下一跳的度量值

10) Cluster_List最短

11) 起源ID最小

12) Router_ID最小

13) IP地址最小的

BGP负载均衡

默认BGP不进行负载分担，如果①到⑨都一致，并且AS_Path必须一致，则为等价路由，可以负载均担

华为设备配置负载分担

　　Maximum load-balancing 1          允许一条最优路由（缺省）

　　Load-balancing   as-path-ignore    忽略AS_PATH，不一致也可以实现负载分担

锐捷设备配置负载分担

Maximum-paths [ibgp/ebgp] 1 允许一条最优路由

        Load-balancing   as-path-ignore    忽略AS_PATH，不一致也可以实现负载分担

当BGP开启负载均衡后

　　在BGP的路由表中还是只有一条最优路由，但是在IP路由表中会形成负载分担

Preference_Value属性

Preference_Value是BGP的私有属性（华为私有）
仅在本地生效，即仅可用于自己选路
越大越优先
