存储RAID——RAID2.0+技术（块虚拟化与LUN虚拟化）

目录

热备盘基本概念

RAID技术演变

传统RAID

RAID1.5     先做RAID，再进行LUN化

RAID2.0     先做逻辑块组成LUN，再将LUN做RAID

RAID2.0+   双层虚拟化 （上层LUN虚拟化+底层块虚拟化）

---

热备盘基本概念

当RAID组中有坏盘，这个时候热备盘就可以去顶替RAID组中所坏掉的那块盘，加入到RAID组中，并进行数据重构

数据重构需要消耗一定的时间，这个时间受到硬盘性能的影响。

例：当RAID5中有一块盘坏了之后，热备盘就加入RAID5组，并重构数据（重构坏盘中的数据并写入热备盘）

---

RAID技术演变

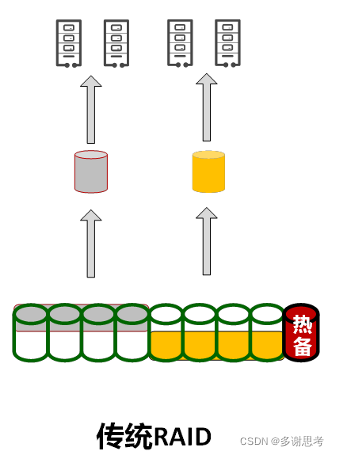

传统RAID

基于硬盘做RAID组（确认RAID级别）   直接由硬盘构成LUN

热备使用专门的热备盘

重构时     多对一     无论磁盘空间是否占满，都会重构整个磁盘

RAID1.5     先做RAID，再进行LUN化

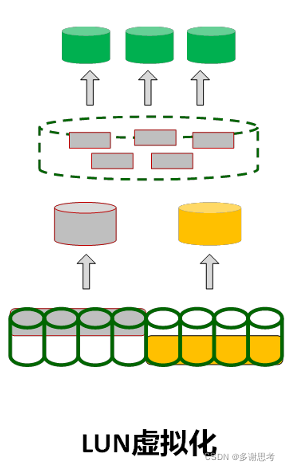

LUN虚拟化 将多个RAID组切分成大小相同的逻辑空间，再将这些逻辑空间组合，构建主机可以访问的逻辑存储单元

基于硬盘做RAID组（确认RAID级别）

热备使用专门的热备盘

重构时     多对一      无论磁盘空间是否占满，都会重构整个磁盘

RAID2.0      先做逻辑块组成LUN，再将LUN做RAID

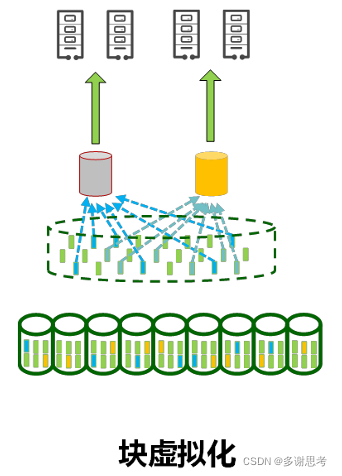

块虚拟化   将硬盘切为多个逻辑块，再将逻辑块组成LUN（每个逻辑块都来自不同的硬盘）

基于LUN做RAID组（确认RAID级别）   即每个LUN就是一个RAID组

重构时      多对多       重构时只重构硬盘使用的部分

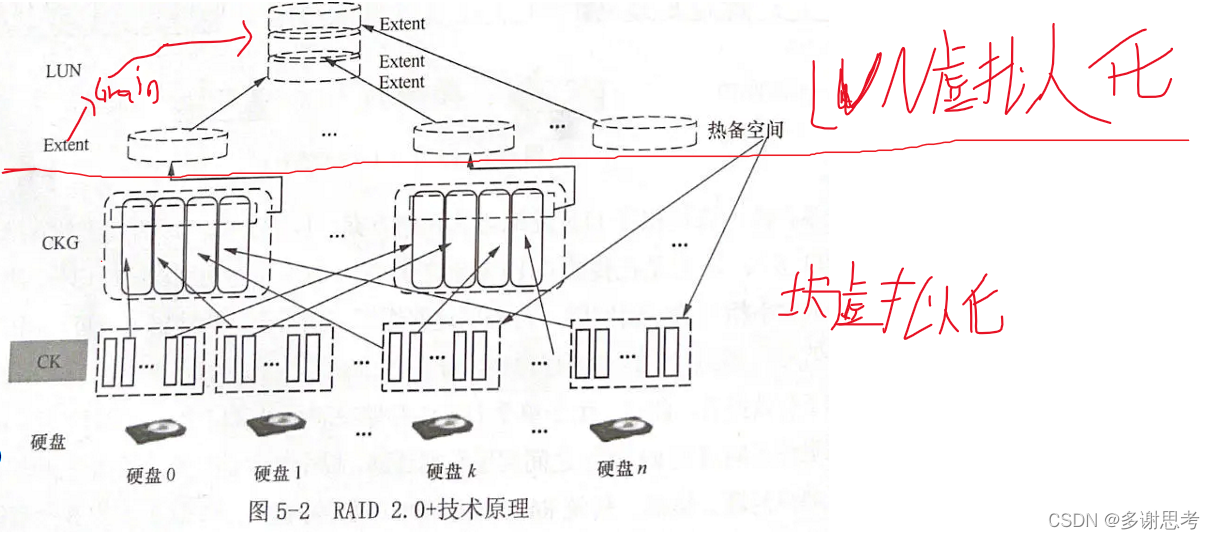

RAID2.0+  双层虚拟化 （上层LUN虚拟化+底层块虚拟化）

将硬盘划分为若干个相同大小的CK，其中一CK做热备块，其余的CK做数据块

硬盘域中每个硬盘出1个CK，组成一个CKG。热备CK组成的就是热备CKG

然后将CKG做RAID，然后划分为Extent或Grain组成LUN供用户使用



硬盘域

此处是硬盘域（支持不同类型硬盘 SAS、NL-SAS、SSD等），不是硬盘组（只支持同类型硬盘）

硬盘域分为高性能层（SSD）、性能层（SAS）、容量层（NL-SAS/SATA）。

CK CK的大小默认一般是64M

逻辑块，每个磁盘都有一个CK做热备块，全部的热备块组成热备盘

CKG

逻辑块组（RAID组，确认RAID级别），由CK组成（每个CK都来自不同的硬盘）

Extent/Grain

由Extent组成的LUN不支持精简置备-----精简置备（即用多少给多少，类似VM分给虚拟机的内存一样）；Extent一般组成单位是4MB

将Extent切为密度更小的Grain组成LUN，此由Grain组成的LUN更为精简LUN，支持精简置备（SmartThin）
