ISIS——LSP讲解

已于 2023-10-01 22:27:02 修改
阅读量7.2k 收藏 76
点赞数 12
分类专栏： # 路由交换协议理论讲解 文章标签： 网络 运维 网络协议 isis
于 2022-07-30 11:09:53 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_49864110/article/details/126069486
版权

目录

LSP作用

LSP类型

LSP包含信息

LSP唯一标识符

如何通过LSDB建立拓扑路由信息

LSP新旧判断

哪些情况下会产生LSP

LSP作用

LSP类似于OSPF的LSA，承载的是链路状态信息，包含了拓扑结构和网络号

在IS-IS中，通过LSP交换链路状态信息，同步/维护LSDB来学习路由，达到全网互通

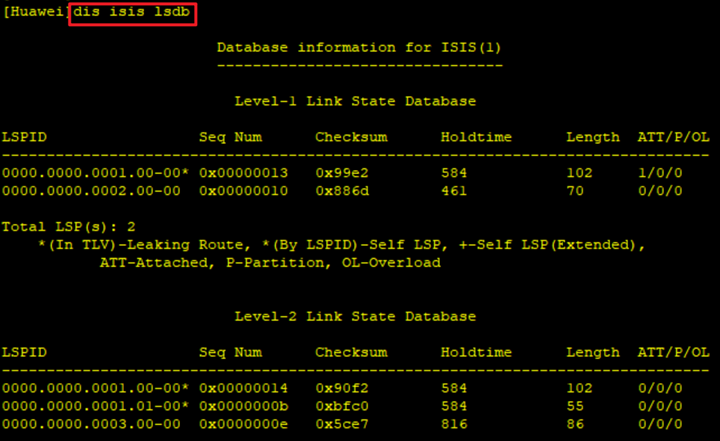

LSDB数据库：存放LSP信息

LSP类型

ISIS只学习两种链路状态信息： 实节点LSP、伪节点LSP

实节点LSP：P2P与广播型网络都产生，类似OSPF的1类LSA（每台路由器产生一条）

伪节点LSP：只有广播型网络会产生，类似OSPF的2类LSA（每条广播型链路产生一条）

LSP包含信息

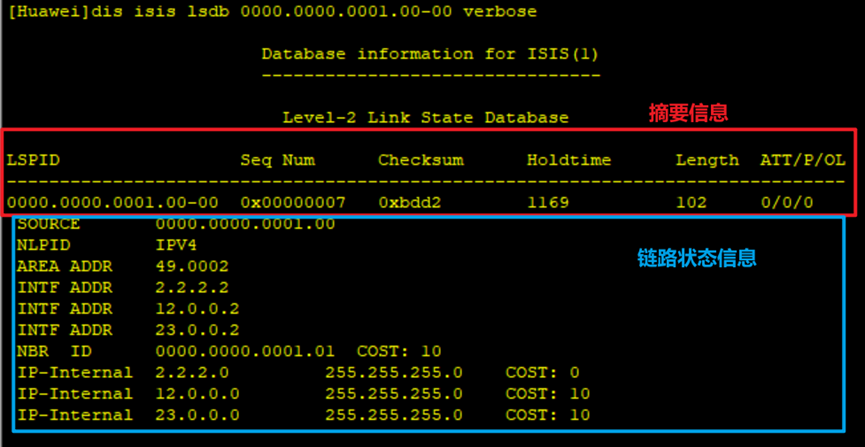

LSP信息主要由摘要信息和链路状态信息组成；其中链路状态信息主要有以下部分

INTF ADDR：通过LSP的TLV132产生的（自己所有接口的IP地址）

NBR ID信息：通过TLV2产生的拓扑信息（此处为伪节点的信息）

IP-Internal：  通过TLV128产生的（此处为窄带方式下的内部路由信息）

LSP唯一标识符

使用LSP ID唯一标识一条LSP ，LSP ID 由 system id、伪节点标识符、分片标识符组成

System id：     标识产生此LSP的路由器  6字节

伪节点标识符：标识LSP的类型  00代表实节点LSP（1类LSA），非00代表伪节点LSP（2类LSA）  1字节

分片标识符：当LSP携带的内容过多而产生分片，对分片进行的编号  1字节（当设备宣告了很多路由时，1条LSP携带不了，就会使用多条LSP携带）；OSPF报文依靠IP报文来分片，ISIS需要自己分片

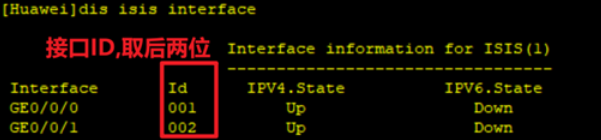

设备启用ISIS后，会自动为接口分配一个接口ID（节点标识符） ，节点标识符和伪节点对应

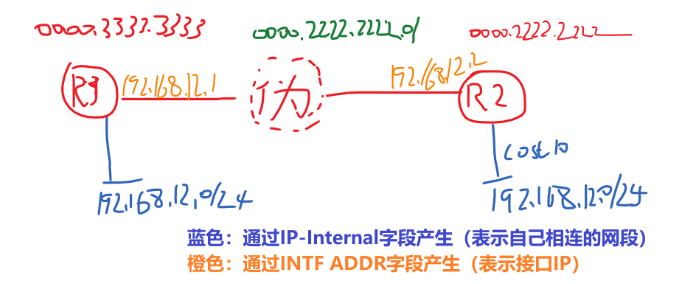

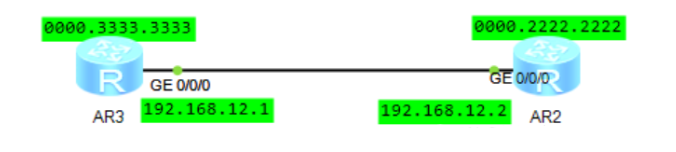

如何通过LSDB建立拓扑路由信息

生成路由表的下一跳地址是通过Hello报文的TLV132字段获取到与自身相连的对端的接口IP地址 （Hello中的TLV132只携带一个本链路上的接口的IP地址，而LSP的TLV132携带自身所有接口的IP地址）

LSP新旧判断

LSP刷新间隔为15分钟，老化时间为20分钟，重传间隔为5s

当一条LSP的老化除了要等待20分钟外，还要等待60s的零老化时延

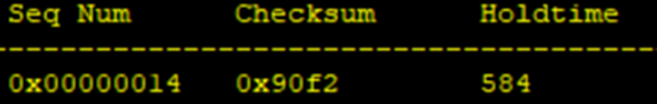

通过Seq Num、holdtime、checksum判断LSP的新旧

  1. Seq num越大越新
  2. Holdtime等于0时最新（即收到Holdtime为0的LSP，表示自身要删除这条LSP）---holdtime是从1200s开始倒计时
  3. 如果holdtime都不等于0，则比较checksum，越大越新
  4. Checksum相同，则认为LSP是一致的

哪些情况下会产生LSP

  • 邻居Up或者Down
  • ISIS相关接口Up或者Down
  • 引入的IP路由发生变化
  • 区域间的IP路由发生变化
  • 接口被赋予了新的Metric值
  • 周期性更新
