ISIS——基本概念2（域间路由、认证、影响邻居建立条件）

目录

ISIS域间路由

ISIS如何划分区域级别

区域间路由如何互通

ISIS认证

影响ISIS建立邻居的因素

---

ISIS域间路由

ISIS如何划分区域级别

ISIS的物理区域和逻辑区域不同，即物理上看不出是否是骨干区域和非骨干区域（无法通过Area ID来区分区域是否为骨干区域、非骨干区域），需要自己去判断。

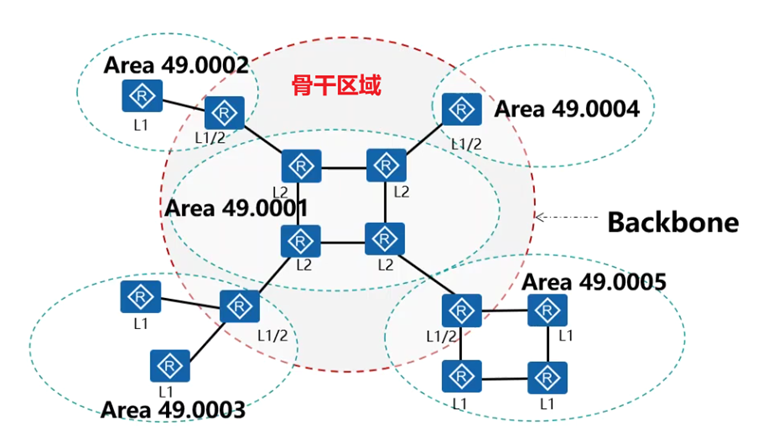

如何判断设备的接口是在骨干区域还是非骨干区域

由L2邻居连接起来的区域为骨干区域，由L1邻居连接起来的区域为非骨干区域

所以可知：骨干区域内可以有多个不同的Area ID

注意

L2的邻居关系一定要连续，保证骨干区域的连续性

L1/L2路由器一定要和L1路由器在同一区域

ISIS协议的区域边界在整个Router，OSPF的区域边界在Router的接口上

ISIS配置的区域ID是以整个设备为单位的（即一台设备只可以运行在一个区域）
OSPF配置的区域ID是以端口为单位的    （即一台设备可以运行在多个区域）

区域间路由如何互通

非骨干到骨干

默认情况下：

L1/2路由器不会将L2的路由泄露到L1区域（即每个L1的区域默认为完全末节区域）

而是通过ATT 骨干区域连接符使得L1区域内设别产生缺省路由实现路由互通（具体过程如下）

• L1/2路由器在自己的L1 LSP中，将ATT 置1，用于描述自身连接着的骨干区域
• L1的路由器根据ATT-1的标识，产生一条去往L1/2路由器的缺省路由（如果从多个L1/2路由器收到ATT置位，则会产生一条去往最近的L1/2路由器的缺省路由）
• 可以通过路由泄露实现，将L2区域路由重发布到L1

ISIS高级特性——快速收敛、路由控制、路由泄露_import-routeisislevel-2into level-1会改变开销,吗-CSDN博客https://blog.csdn.net/m0_49864110/article/details/127478780?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522169617056016800215050684%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=169617056016800215050684&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-5-127478780-null-null.nonecase&utm_term=isis&spm=1018.2226.3001.4450骨干到非骨干

默认情况下：

L1/2路由器将自身在L1内的路由以一条实LSP的形式在骨干区域进行泛洪

（L1/L2将自身L1内的路由都认为是自身直连的路由发送到骨干区域）

---

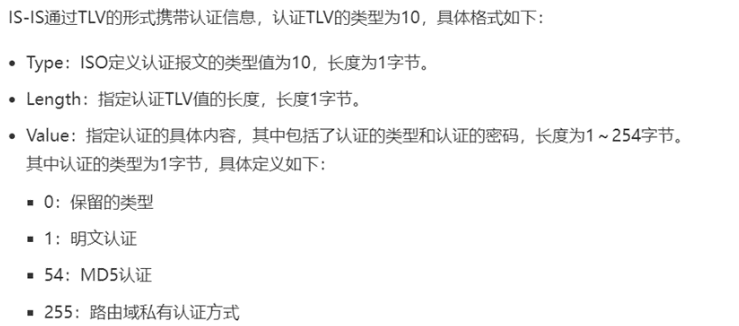

ISIS认证

根据对何种报文做认证分类

接口认证：    对L1和L2的Hello报文进行认证

区域认证：    对L1的CSNP、PSNP、LSP报文进行认证

路由域认证：对L2的CSNP、PSNP、LSP报文进行认证

根据对报文的认证方式分类

不认证

简单认证：                  密码为明文，加入到报文中

MD5认证：                 密码进行MD5算法加密后，加入到报文中

Keychian认证：          定期修改报文的认证和加密算法

HMAC-SHA256认证：将密码进行HMAC-SHA256算法后，加入到报文中

如果本端端配置了认证，但是密码丢失；如何保证在不重置密码的情况下保证邻居建立成功

可以在对端和本端配置开启认证，但是不识别此认证字段

华为设备配置：isis authentication-mode md5 cipher admin@123 send-only

配置认证时携带send-only参数，表示只加载ISIS的认证字段，但是不对此字段的嫩容进行认证

---

影响ISIS建立邻居的因素

1、区域

L1的路由器只能建立L1的邻居关系

2、路由器级别

L1只能和L1、L1-2建立，L2只能和L2、L1-2建立，L1-2可以和L1-2、L1、L2建立

3、System-id

必须不一致，唯一标识一台ISIS路由器，具有唯一性

4、同一子网下，掩码可以不一致

由于Hello不携带掩码，携带IP，路由器用收到的IP与本地接口的掩码进行与运算，判断是否为同一子网

5、MTU

以太网接口MTU值小于ISIS-LSP报文的max size+3字节（3字节为ISIS的报文头长度）会影响邻居建立

P2P接口MTU值小于ISIS-LSP的报文长度会影响邻居建立

默认情况下，MA的MTU不小于1500，P2P不能小于1497

6、网络接口类型

由于MA和P2P建立邻居所需的TLV不一致（TLV6和TLV240）

所以网络接口类型不一致无法建立邻居

7、认证方式

认证的类型和密钥要一致

8、3次握手情况

三次握手（兼容二次握手）和三次握手only（不兼容三次握手）可以建立邻居关系

P2P的两次握手和三次握手之间可以建立邻居关系（3次握手兼容2次握手）

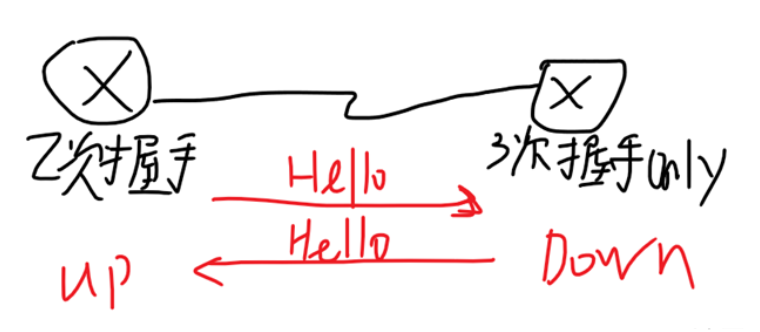

P2P的两次握手和三次握手Only（只支持3次握手，不兼容二次握手）不会建立邻居

会导致一边Up，一边Down

9、Cost-type开销类型

不同的Cost-type可以建立邻居但是无法传递路由

Narrow的TLV为2，128，130

Wide的TLV为22，135
