MPLS隧道——Hub&Spoke组网类型

已于 2023-12-31 13:35:30 修改
阅读量5.2k 收藏 39
点赞数 5
分类专栏： # 路由交换协议理论讲解 文章标签： 网络 服务器 网络协议 运维
于 2022-10-30 09:08:33 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_49864110/article/details/127595273
版权

目录

Hub&Spoke组网

基本概念

路由传递过程讲解

Hub&Spoke组网方案

环路问题

Hub&Spoke组网

基本概念

将多个站点中的一个站点设置为Hub站点，其余站点设置为Spoke站点

站点之间的互访必须经过Hub站点，通过Hub站点集中管控站点间的数据传输

主要通过设置RT值来实现Hub站点集中集中管控

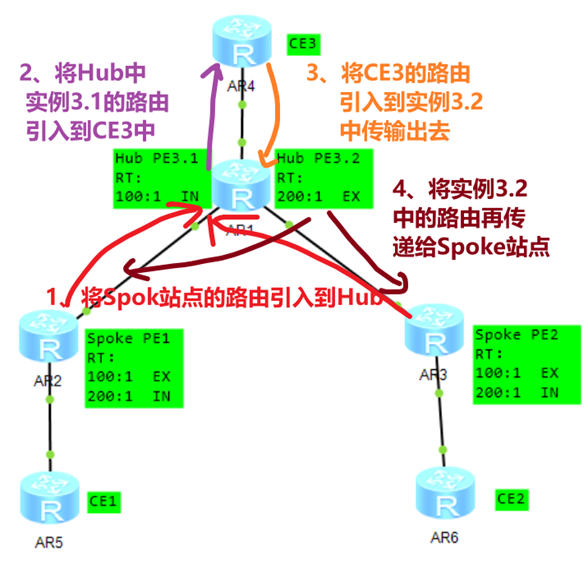

路由传递过程讲解

CE1、CE2把私网路由给到PE1、PE2

PE1、PE2将私网路由加入实例路由表，并引入到BGP Vpnv4中发布给PE3.1

PE3.1把site1、site2的路由引入到VPN实例传递到CE3

CE3再将从PE3.1得到的路由通过路由协议发到实例PE3.2中

然后PE3再将PE3.2的路由传递给PE1和PE2

Hub&Spoke组网方案

方式一：

Hub-CE与Hub-PE使用EBGP，Spoke-CE与Spoke-PE使用Ebgp（常用的）

Hub-PE将路由发往CE，CE然后再将路由发往Hub-PE，Hub-PE需要配置允许接口AS号重复的路由

方式二：

Hub-CE与Hub-PE使用EBGP，Spoke-CE与Spoke-PE使用IGP

注意的点与方式一一致，需要在Hub-PE上允许AS号重复

方式三：

Hub-CE与Hub-PE使用IGP，Spoke-CE与Spoke-PE使用IGP（IGP协议中常用OSPF）

需要注意DN置位，在Hub-PE上取消DN置位

方式四（不可取）：

Hub-CE与Hub-PE使用IGP，Spoke-PE与Spoke-CE使用EBGP存在的问题

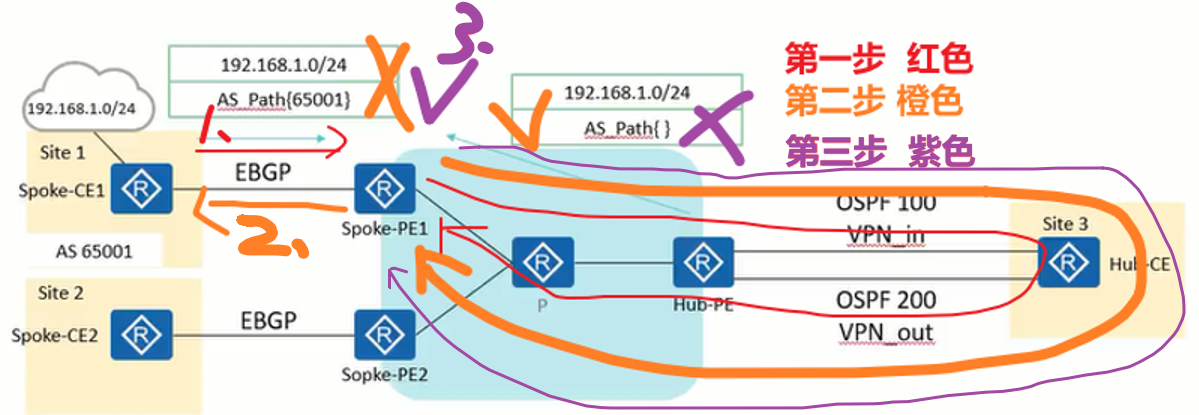

路由震荡

第一步

CE1发送路由到PE1，AS号为【65001】

PE1发送路由到Hub-PE，Hub-PE将路由发送到Hub-CE，Hub-CE再将路由发送到Hub-PE

Hub-PE将路由发送到PE1，AS号为【】

第二步

对于PE1来说，此时有两条路由AS号为65001和AS号为空的，PE1会优选AS号为空的

此时向CE1、Hub-PE发送撤销路由，Hub-PE收到后向CE发送撤销路由，CE再发送撤销路由给Hub-PE

Hub-PE再向PE1发送撤销路由

第三步

此时PE1又选AS65001路由为最优路由，再次向Hub-PE下发，这样反复循环，形成路由震荡

环路问题

 PE和CE之间运行BGP

如果PE3和CE3之间运行了BGP，此时需要在PE3上关闭AS_Path检测，或者打开允许AS号重复

华为设备
peer 邻居地址 allow-as-loop 1      接收AS号与自身AS号重复1次的路由
bestroute as-path-ignor            在选择最优路由时忽略AS_Path检测

锐捷设备
neighbor 邻居地址 allowas-in 1     接收AS号与自身AS号重复1次的路由

PE和CE之间运行OSPF

如果PE3和CE3之间运行了OSPF，此时需要在PE3上关闭DN置位

如果不关闭DN置位，在第2步引入时会将DN置位，第三步看到DN置位，收到后不对路由进行SPF计算，所以此时要关闭DN置位

华为设备配置
 ospf视图下：
  方法一：dn-bit-set disable summary     DN不置位
  方法二：vpn-instance-capability simple  忽略环路检测（忽略DN置位等）
