华为路由汇总实验(OSPF、ISIS、BGP)

目录

OSPF路由聚合实验

在ABR上做路由聚合

在ASBR上做路由聚合

BGP路由聚合实验

在AR4-1上做静态聚合

在AR6-3上做手动聚合

ISIS路由聚合实验

R1配置路由聚合


OSPF路由聚合实验

OSPF——基本概念5(汇总、更新、认证)_静下心来敲木鱼的博客-CSDN博客_ospf协议使用的报文更新方法icon-default.png?t=N7T8https://blog.csdn.net/m0_49864110/article/details/125962761?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522167374808616782428642907%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=167374808616782428642907&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-1-125962761-null-null.blog_rank_default&utm_term=%E6%B1%87%E6%80%BB&spm=1018.2226.3001.4450

在配置路由聚合后,本地OSPF设备的路由表保持不变

但是其他OSPF设备的路由表中将只有一条聚合路由,没有具体路由

直到网络中被聚合的路由都出现故障而消失时,该聚合路由才会消失

配置接口IP地址,并建立OSPF邻居

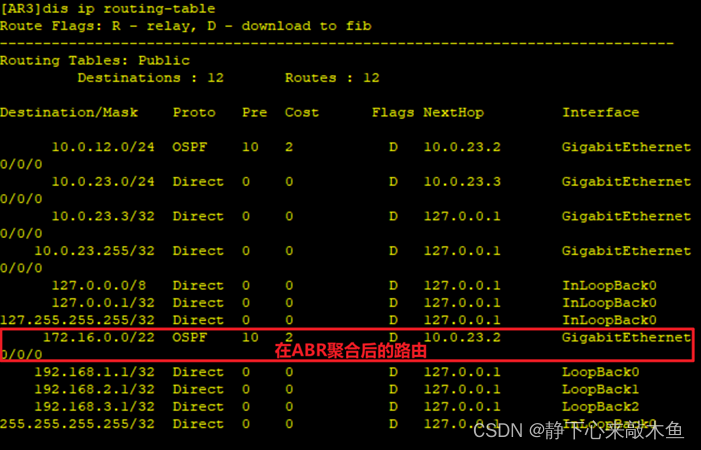

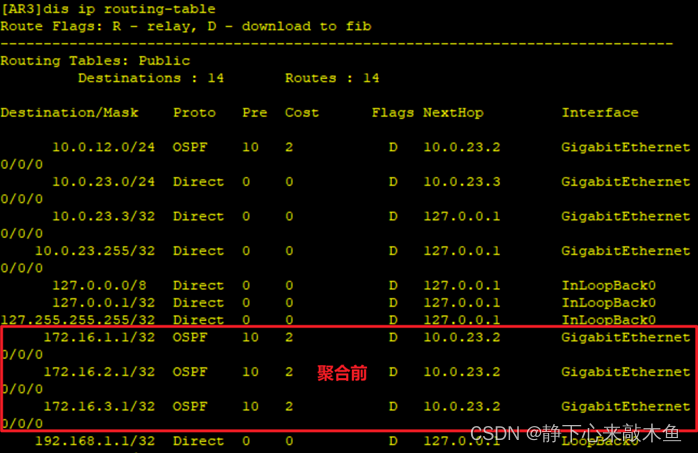

在ABR上做路由聚合

只可以对区域内的路由做汇总

AR1配置

ospf 1

 area 0

  network 172.16.1.0 0.0.0.0

network 172.16.2.0 0.0.0.0

  network 172.16.3.0 0.0.0.0

AR2配置

ospf 1

 area 0

  abr-summary 172.16.0.0 255.255.252.0   将区域内的路由聚合为172.16.0.0 22

命令讲解

abr-summary 指定聚合路由的IP地址 指定聚合路由地址的掩码  [not-advertise  / inherit-minimum/generate-null0-route ]

not-advertise      表示不发布这条聚合路由(缺省时发布聚合路由)

inherit-minimum   设置聚合前所有路由开销中最小的开销值作为路由的开销值(缺省最大)

generate-null0-route 生成黑洞路由,用来防止环路

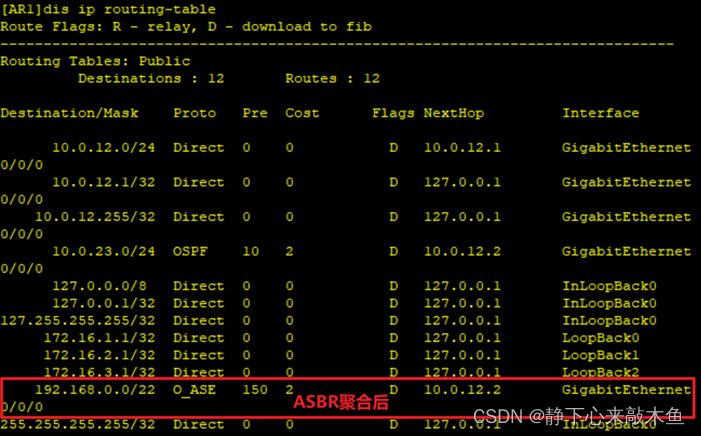

在ASBR上做路由聚合

只可以聚合引入的路由

AR3配置

ospf 1

 import-route direct

 asbr-summary 192.168.0.0 255.255.252.0

命令讲解

asbr-summary 指定聚合路由的IP地址 指定聚合路由地址的掩码 [not-advertise / generate-null0-route / type nssa-trans-type-reference / cost nssa-trans-cost-reference]

not-advertise                         表示不发布这条聚合路由(缺省时发布聚合路由)

generate-null0-route                生成黑洞路由,用来防止环路

type nssa-trans-type-reference 配置OSPF设置聚合路由的路由类型时考虑到Type7转5的LSA(默认不考虑)

cost nssa-trans-cost-reference 配置OSPF设置聚合路由的开销时考虑到Type7转5的LSA(默认不考虑)


BGP路由聚合实验

BGP——基本概念3(路由聚合)_静下心来敲木鱼的博客-CSDN博客_bgp路由聚合icon-default.png?t=N7T8https://blog.csdn.net/m0_49864110/article/details/126171433?ops_request_misc=%257B%2522request%255Fid%2522%253A%2522167374808616782428642907%2522%252C%2522scm%2522%253A%252220140713.130102334.pc%255Fblog.%2522%257D&request_id=167374808616782428642907&biz_id=0&utm_medium=distribute.pc_search_result.none-task-blog-2~blog~first_rank_ecpm_v1~rank_v31_ecpm-3-126171433-null-null.blog_rank_default&utm_term=%E6%B1%87%E6%80%BB&spm=1018.2226.3001.4450

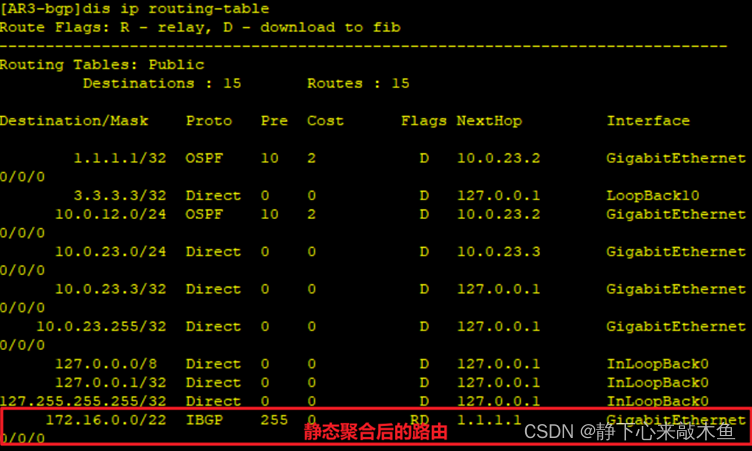

在AR4-1上做静态聚合

bgp 100

   network 172.16.0.0 255.255.252.0

ip route-static 172.16.0.0 255.255.252.0 NULL0

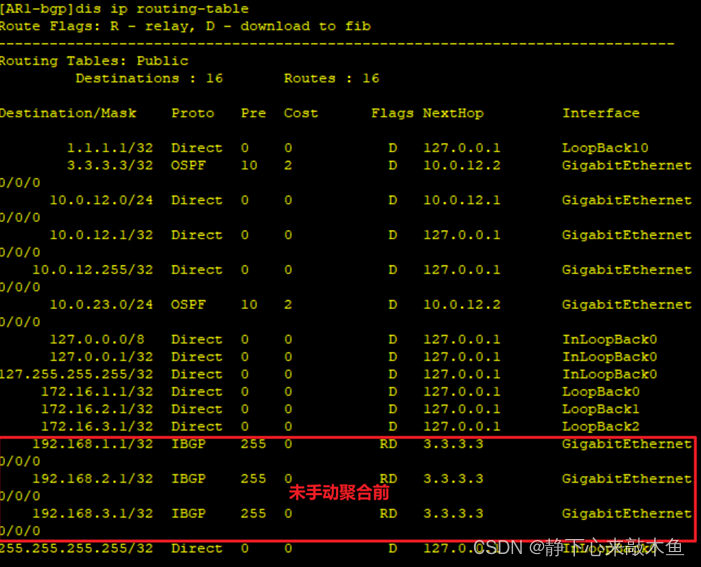

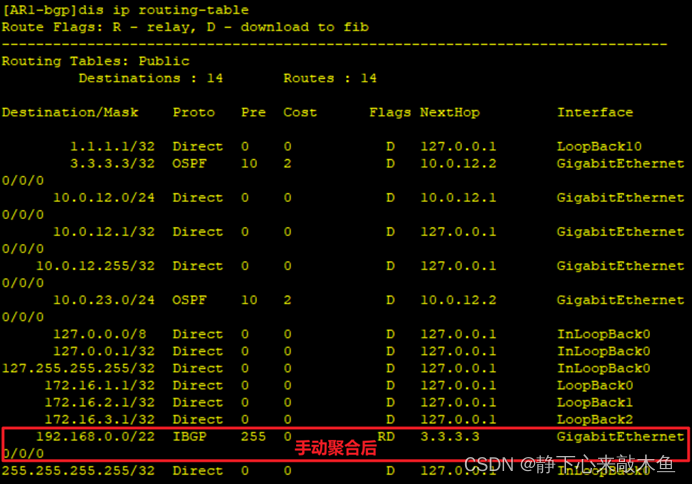

在AR6-3上做手动聚合

可以聚合引入的路由,也可以聚合宣告的路由

bgp 100

  import-route direct

  aggregate 192.168.0.0 255.255.252.0 detail-suppressed

将BGP路由表中的路由聚合为192.168.0.0/22,并且向外发布时不发布明细路由,只发布聚合路由

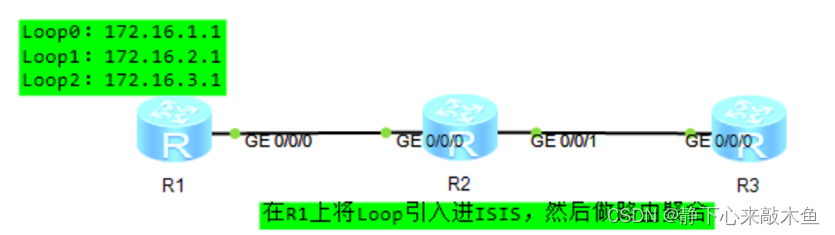

ISIS路由聚合实验

ISIS聚合只对引入的路由和宣告的做路由聚合

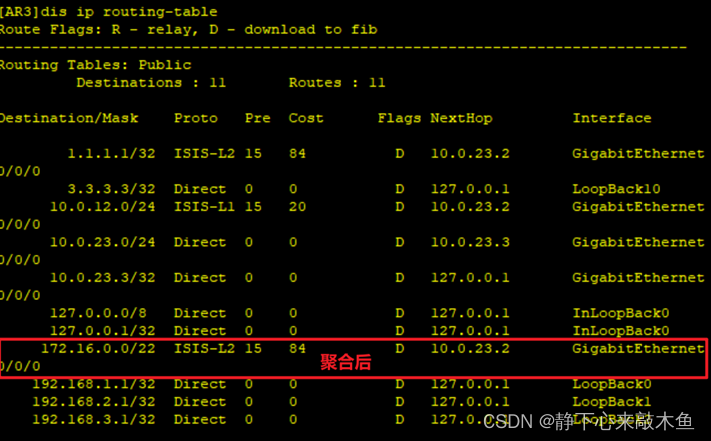

R1配置路由聚合

isis 1

 import-route direct

 summary 172.16.0.0 255.255.252.0

命令讲解

summary 指定聚合路由的IP地址 指定聚合路由地址的掩码 [avoid-feedback / generate_null0_route / level-1 / level-1-2 / level-2]

avoid-feedback       表示避免通过路由计算学习到聚合路由(默认会学习)

generate_null0_route  生成黑洞路由,用来防止环路

level-1              表示只对引入到Level-1区域的路由进行聚合(缺省为level-2)
