MPLS隧道迭代

什么情况下需要隧道迭代

解决方法

两种解决方法

将IBGP邻居更改为Vpnv4的IBGP邻居（为目标网段产生私网标签，然后此带标签的BGP路由直接进入标签隧道进行转发）

开启隧道迭代（使得非标签的BGP路由进入标签隧道进行转发，默认不会转发）

隧道迭代的具体工作原理

当去往目标网段无标签时，拿着去往目标网段的下一跳的标签进行封装访问

到达下一跳后弹出标签就可以看到目标网段，这就是隧道迭代

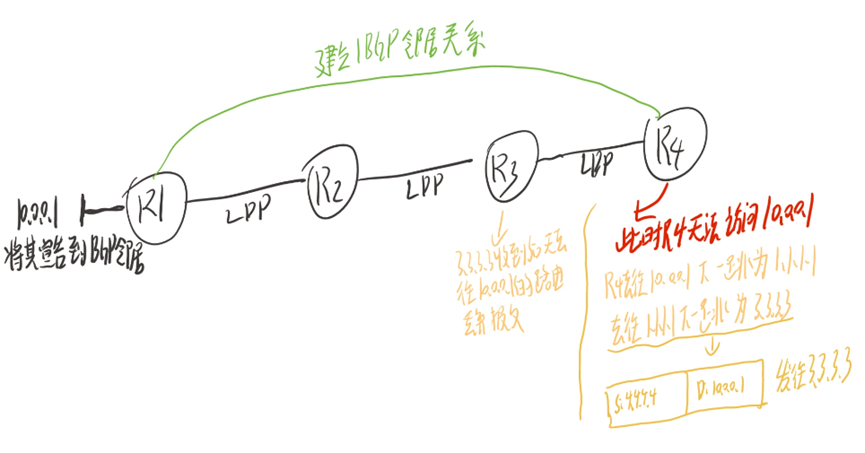

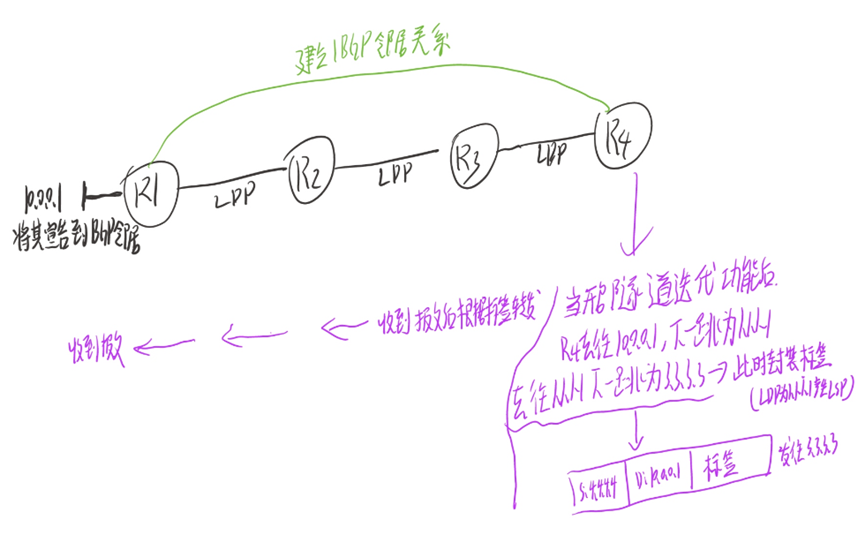

以下文举例：R4去往10.0.0.1的下一跳为1.1.1.1，则将报文封装1.1.1.1的标签转发给R3，此时R3通过LDP学习到1.1.1.1的标签，进行标签转发，最终到达R2，R2倒数第二跳弹出标签发给R1，R1再将路由发给10.0.0.1

注意事项

LDP会为1.1.1.1产生LSP，但是默认情况不会将非标签的BGP路由封装进标签隧道

开启隧道迭代后，才会将10.0.0.1的非标签路由封装进关于1.1.1.1的标签隧道

配置隧道迭代
华为设备配置
route recursive-lookup tunnel only 将非标签公网路由迭代进LSP隧道进行MPLS转发
     如果不加only字段，则会将非标签公网路由迭代进LSP隧道和IP路由中，形成两条路径进行负载分担

锐捷设备
recursive-rote to mpls	           将非标签公网路由迭代进LSP隧道进行MPLS转发

MPLS高可靠性

VPN FRR

在PE之间建立隧道，并为针对某条LSP（私网标签-vpnv4路由）建立好备用LSP（私网标签-vpnv4路由）

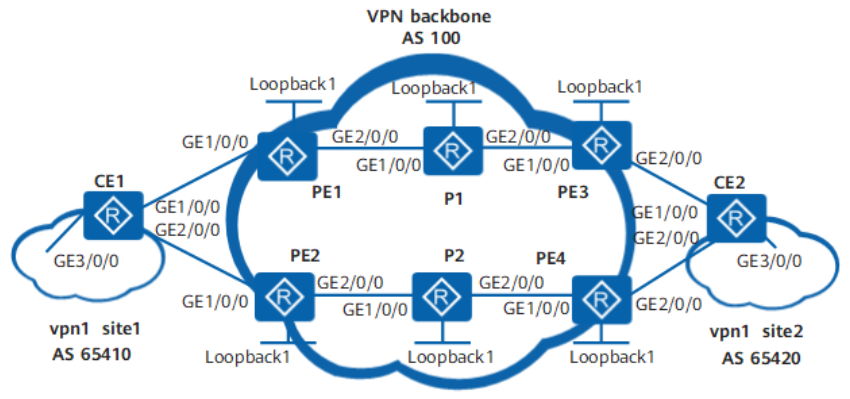

实现在MPLS的CE双归网络中，PE节点之间路径能够快速收敛

在CE多归场景下，当本端PE与远端多个PE上的VPN实例的RD值不同时，如果从此多个PE传来的多个目的地址相同vpnv4地址，只会将其中最优的路由交叉到vpn实例中，此时就需要开启允许将多条与vpn实例RD不同的vpnv4路由添加到vpn实例的路由表中

配置静态VPN FRR——不依赖于IGP上的动态FRR

华为设备配置
配置route-policy并指定备份下一跳
route-policy 1 permit node 10
 apply backup-nexthop 1.1.1.1

在VPN实例中使能FRR
ip vpn-instance 1
 vpn frr route-policy 1
配置动态VPN FRR——不依赖于IGP上的动态FRR

华为设备配置
配置route-policy并自动寻找下一跳
route-policy 1 permit node 10
 apply backup-nexthop auto

在VPN实例中使能FRR
ip vpn-instance 1
 vpn frr route-policy 1

将多条与此VPN实例不同RD值的Vpnv4路由都添加到此VPN实例路由中（默认只收一条）
bgp 100
 ipv4-family vpn-instance 1
  vpn-route cross multipath
去使能所有vpn实例的vpn frr

华为设备配置
undo vpn frr all

VPN GR

使得承载VPN业务的设备在设备发生主备倒换时VPN流量不中断

配置VPN GR——依赖于IGP的GR、BGP的GR

华为设备配置

1、配置IGP协议的GR

配置ISIS协议的GR

isis 10
 graceful-restart                      使能IS-IS协议的GR能力。
 graceful-restart no-impact-holdtime     使IS-IS邻居的老化时间不受GR影响，保持原来的数据
 graceful-restart suppress-sa           配置GR Restarter来置位SA（SA用来抑制发布邻接关系，可以避免短暂的黑洞）

配置OSPF协议的GR

ospf 10
 opaque-capability enable  使能opaque-LSA特性
 graceful-restart              使能OSPF GR特性
 graceful-restart partial       配置ospf restarter支持partial gr，缺省支持totallygr
 graceful-restart planned-only  配置ospf restarter只支持planned gr，缺省支持planned gr和unplanned gr
 graceful-restart helper-role ignore-external-lsa   配置Helper不对5类LSA进行检查

2、配置BGP协议的GR

bgp 100
  graceful-restart 使能bgp的gr
  graceful-restart peer-reset     配置设备以GR方式复位BGP连接

3、配置MPLS隧道的GR（LDP GR）

mpls ldp
 graceful-restart  使能ldp的gr
