Aruba Instant AP





配置指南



Aruba Instant AP 配置指南



ARUBA IAP !"#$%



一、       基本配置

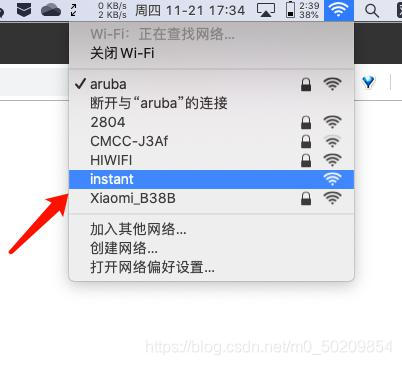

• IAP 接入 PoE 交换机（如部署多个 IAP 建议部署在同一 VLAN 环境下），AP 启动后（信号灯亮绿色并闪烁）。使用笔记本无线功能搜索名称为 instant（新系统默认 SSID 是 SetMeUp-xx:xx:xx）



的 SSID。然后连接该 SSID。如下图：















































打开网页输入 https://instant.arubanetworks.com(有可能浏览器会提示此网站证书不受信任，直接



点仍然继续访问)，登入 IAP 控制界面，输入用户名：admin 密码：admin  (8.5 以上系统 用户名



admin。密码：是 AP 序列号)点击登入：

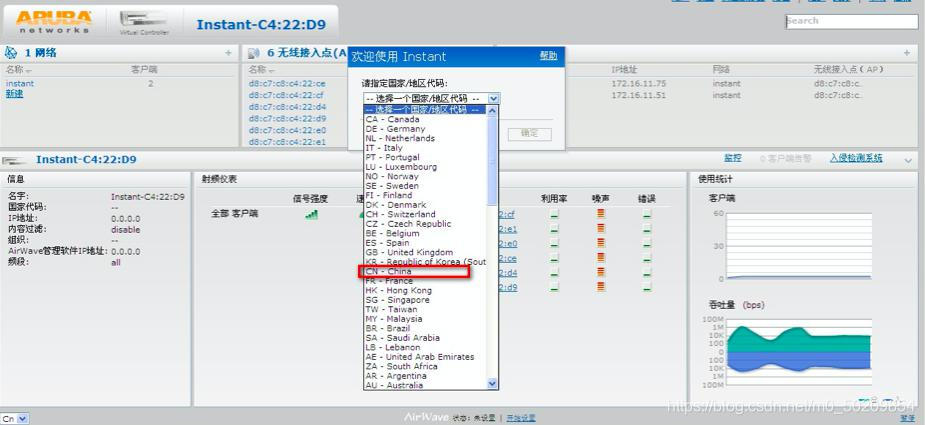

登入 AP 后，初始化会弹出国家选项，选择 CN（china），之后点击确定 。



2



Aruba Instant AP 配置指南

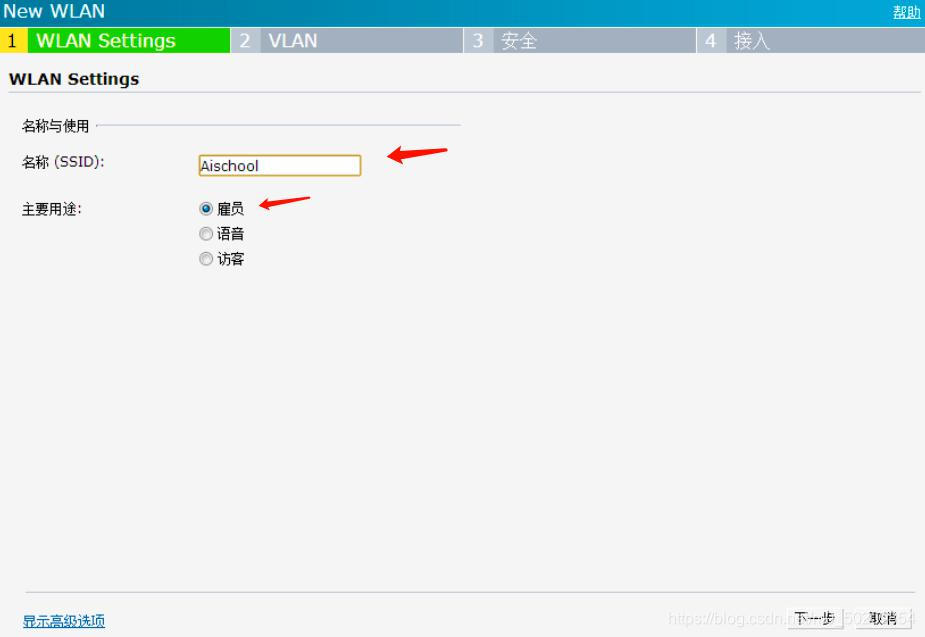

点击页面左边网络选项里的“新建”按钮，弹出新建网络选项框，如下图：名称（SSID）：如下无线显



示的名称（SSID 都支持中文）主要用途：默认雇员

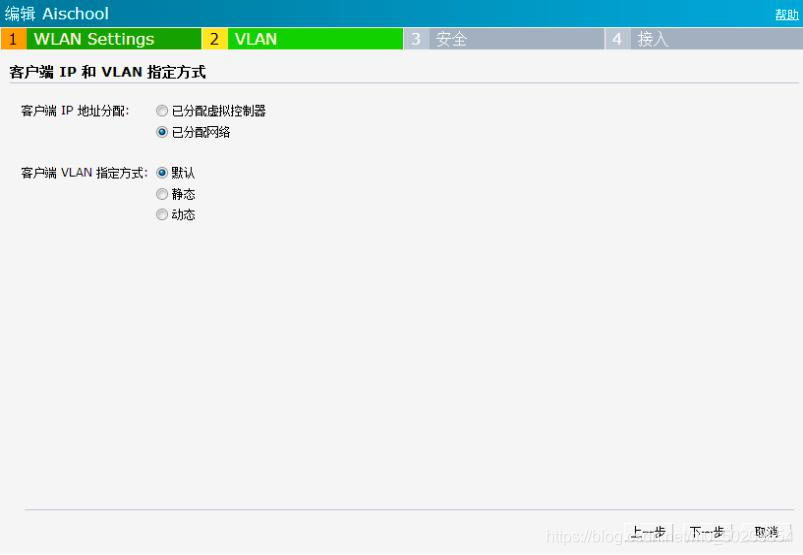

客户端 IP 地址分配：分两种情况，请视情况选择以下两种之一：









3



Aruba Instant AP 配置指南



1、客户有 DHCP 环境，则选择，已分配网



1）默认：在这个选项下，用户的 vlan 和 ap 是相同 vlan



2）静态：可以指定用户 vlan，交换机需要 trunk 透传相应庄案



3）动态：根据条件分配 vlan ID

















































2、没有 DHCP 环境，则选择，已分配虚拟控制器，IAP 会负责用户 nat 出口访问，如图所示：

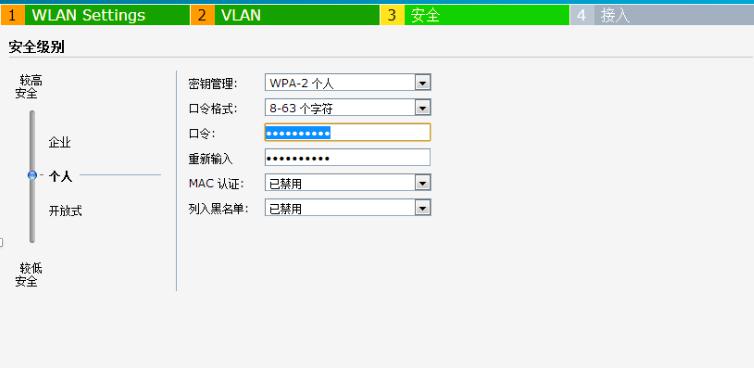

然后选择 安全性选择











4



Aruba Instant AP 配置指南



1）企业：这个选项是做 802.1x 认证。



2）个人：这个选项是做单一密码认证。



3）开放式：这个选项是 open 方式。不加密

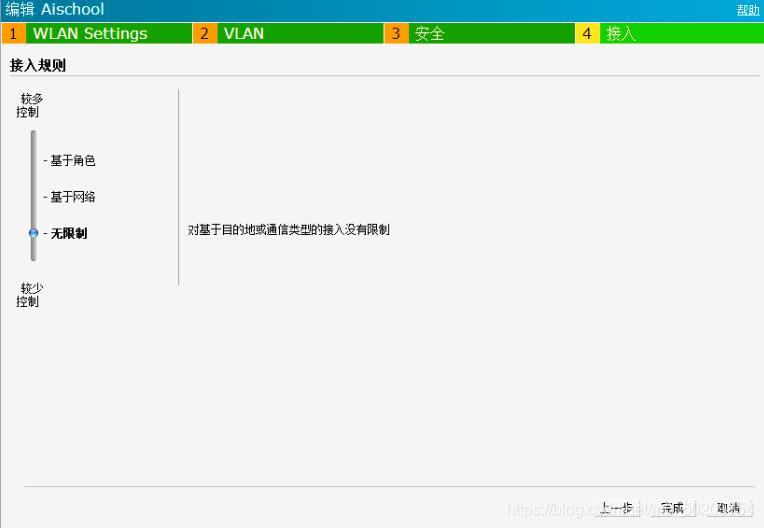

配置访问策略





















































二、       其他配置（可选配置）

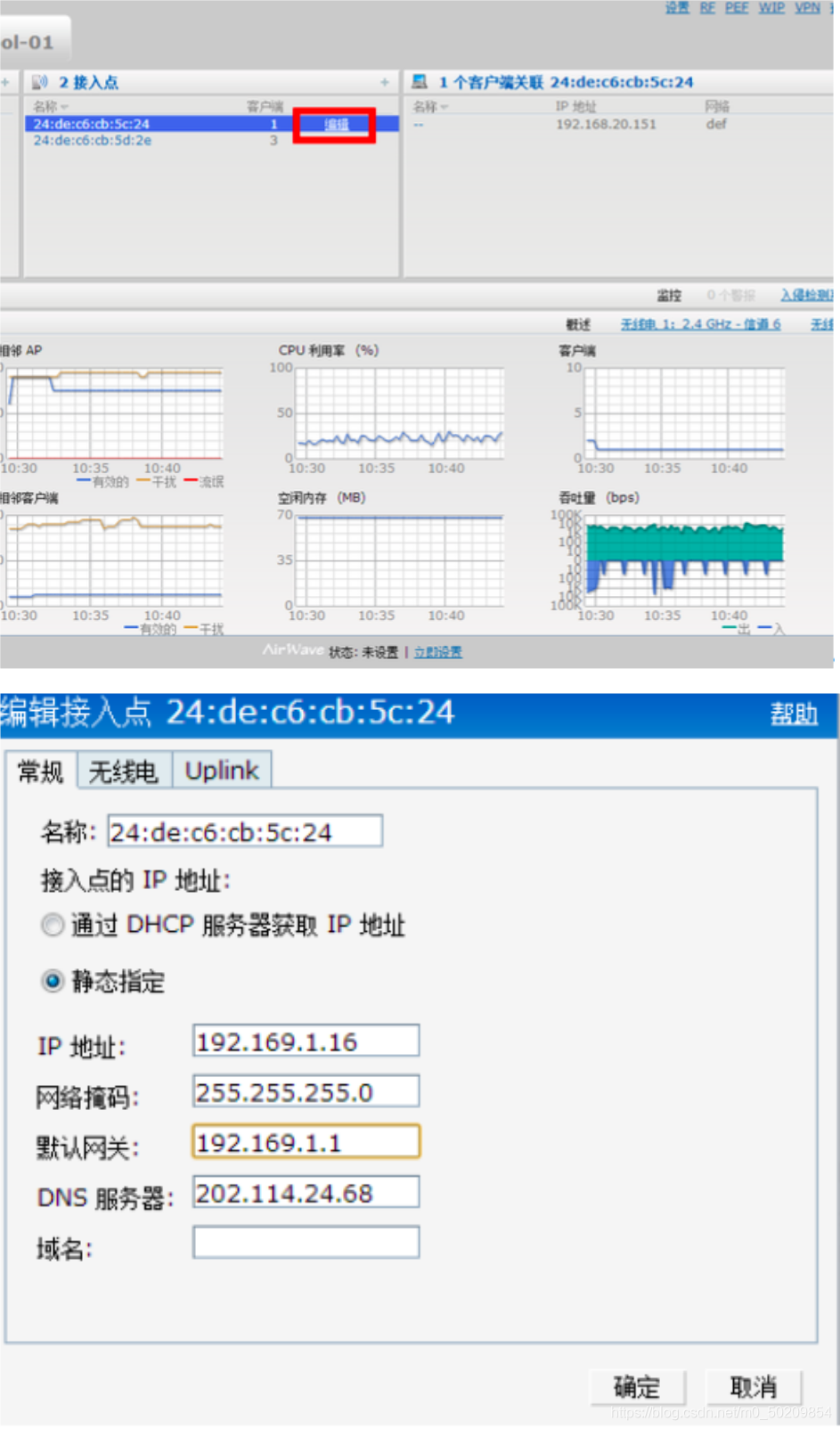

1、AP 管理 IP 地址配置







默认 DHCP 获取。更改后需要重启。









5



Aruba Instant AP 配置指南

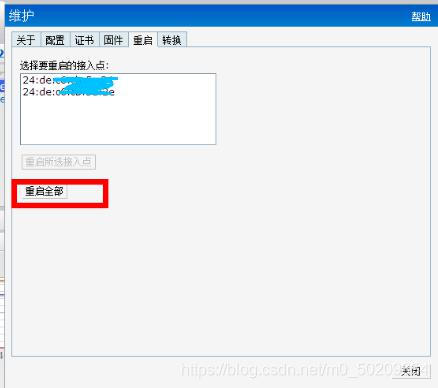

AP 完成 IP 地址设置后，需要点击维护，来重启 AP，重启后配置才能生效















6



Aruba Instant AP 配置指南

2、AP 信道配置

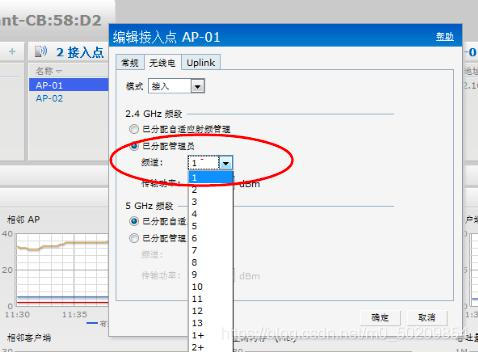

默认 AP 信道为自适应射频（自动调节最佳信道）。如需要手动设置工作信道，操作如下，选中某个AP，然后编辑并填入无线电（下图为示范，请勿按下图填写，具体的工作信道以现场测试最佳信道为准），选择相应信道，点击确定，完成配置！

7

Aruba Instant AP 配置指南

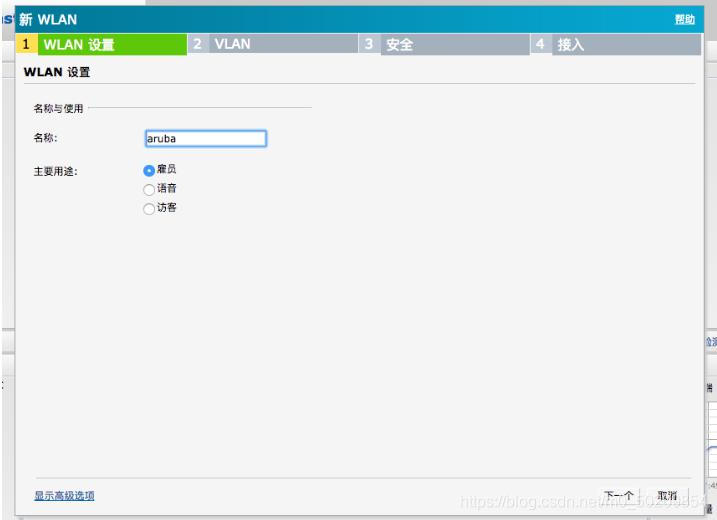

三、       802.1X 本地认证, 新建 SSID

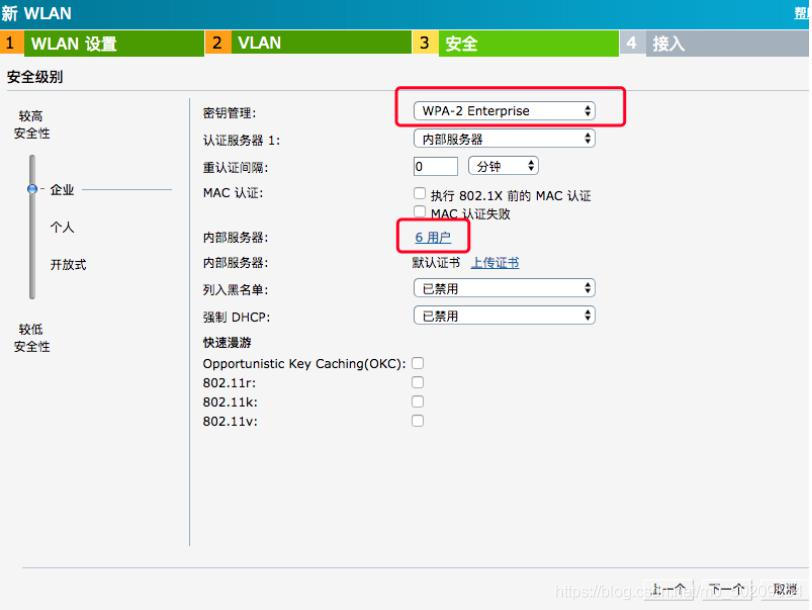

安全模式





点击用户连接可以新建用户，也可以用外部服务器 。

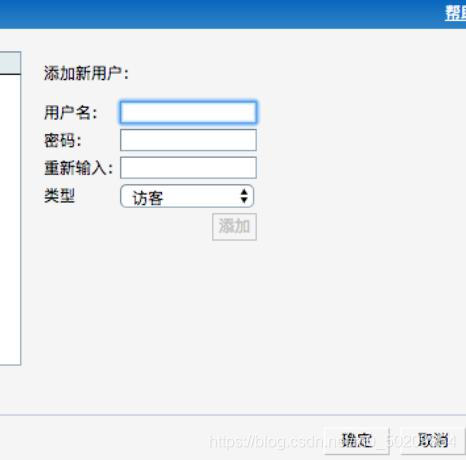

新建用户

Aruba Instant AP 配置指南

完成连接测试。

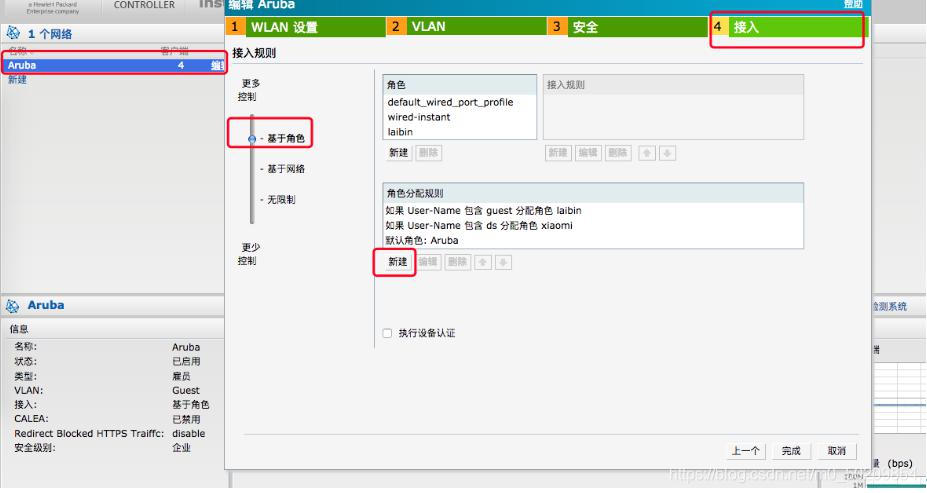

四、       角色分配配置

802.1x 认证基础上做角色分配

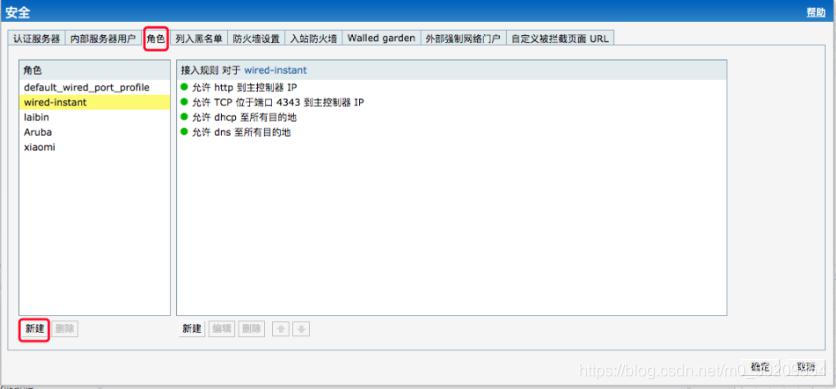

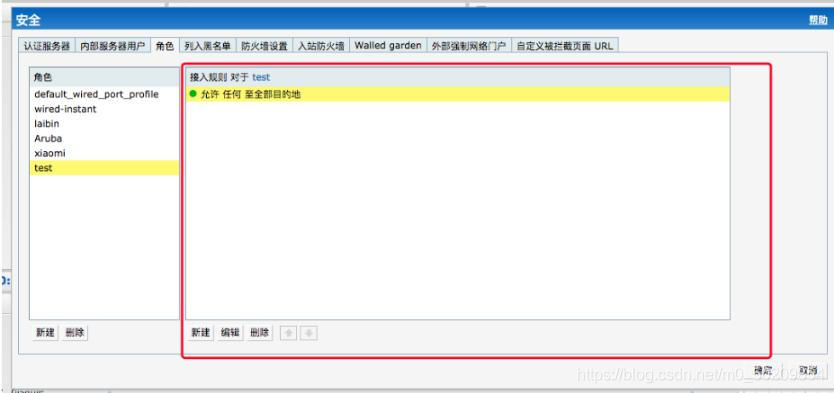

创建角色规则（角色的访问控制）

Aruba Instant AP 配置指南

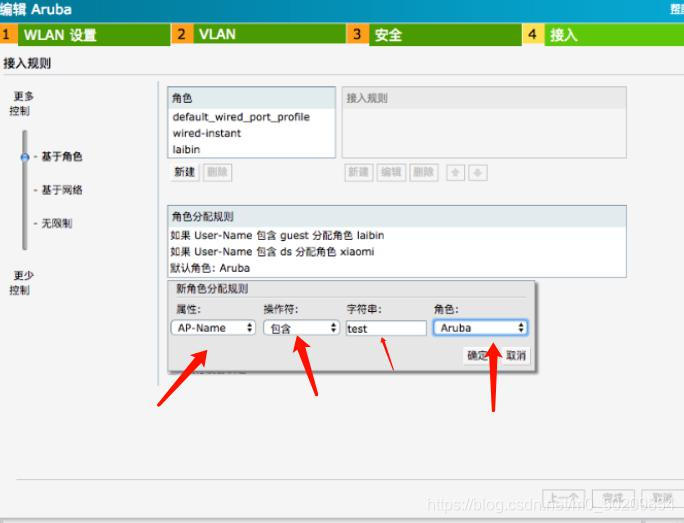

角色匹配规则

匹配规则属性

根据条件分配不同角色

重新连接就会拿到新的角色
