1、概述

在8086机器中，物理地址是通过” $段地址 \cdot 16$ + 偏移地址“来确定的。cpu访问内存时，通过内部的部件给出基础地址( $段地址 \cdot 16$ )和偏移地址，然后合成一个20位的物理地址，再把地址传输到主存储器(内存)，从而确定一个内存单元的地址，这是8086cpu实现寻址功能的方式。（不同的机器可能有不同的设计）

2、举例说明

例子1：（说明”基础地址 + 偏移地址 = 物理地址“的思想）

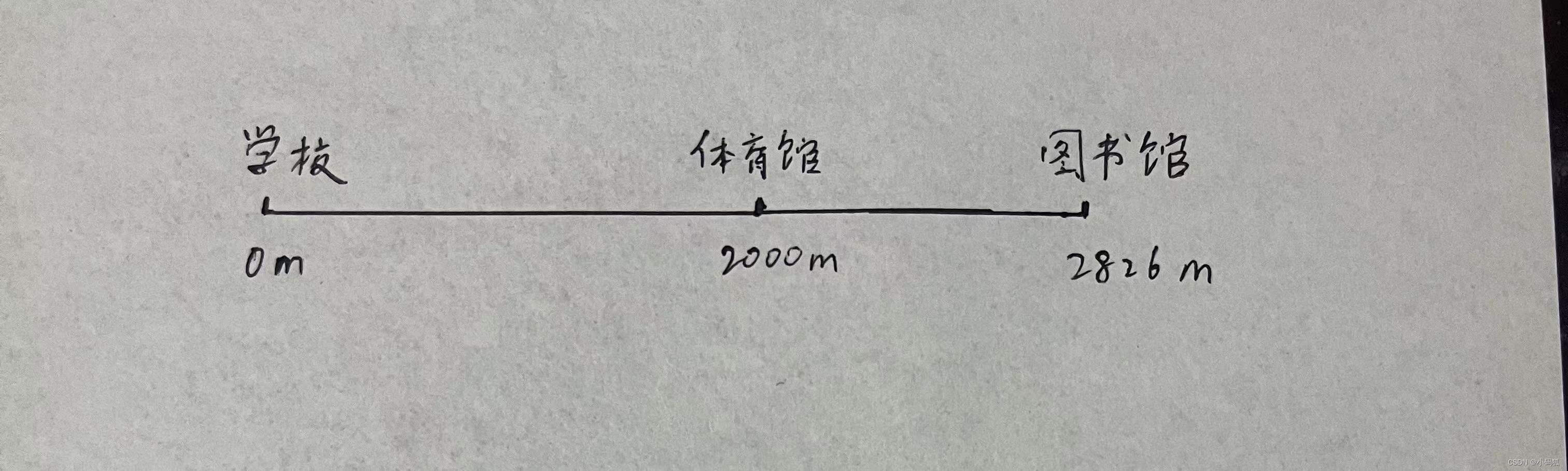

现有学校、体育馆、图书馆三个地点且在同一条直线上，学校位于起点，
![在这里插入图片描述](https://img-blog.csdnimg.cn/34864d6661f84f548e8e7b41c4dce07a.jpeg#pic_center ”位置关系图“)
现在你从学校出发去图书馆，问我图书馆的地址，我可以用两种那个方式回答：

(1) 从学校走2826m到图书馆。这个距离可以认为是图书馆的物理地址
(2) 从学校走2000m到体育馆，从体育馆再走826m到图书馆。第一个距离是2000是相对于起点的地址（基础地址），第二个距离826m是相对于基础地址的偏移地址（以基础地址为起点的基础地址，把它称呼为：偏移地址）

两种方式给出了同一位置的地址，第一种是直接给出物理地址2862m，第二种是用基础地址和偏移地址相加得到物理地址。

例子2：（进一步说明” $段地址 \cdot 16$ + 偏移地址 - 物理地址“思想）

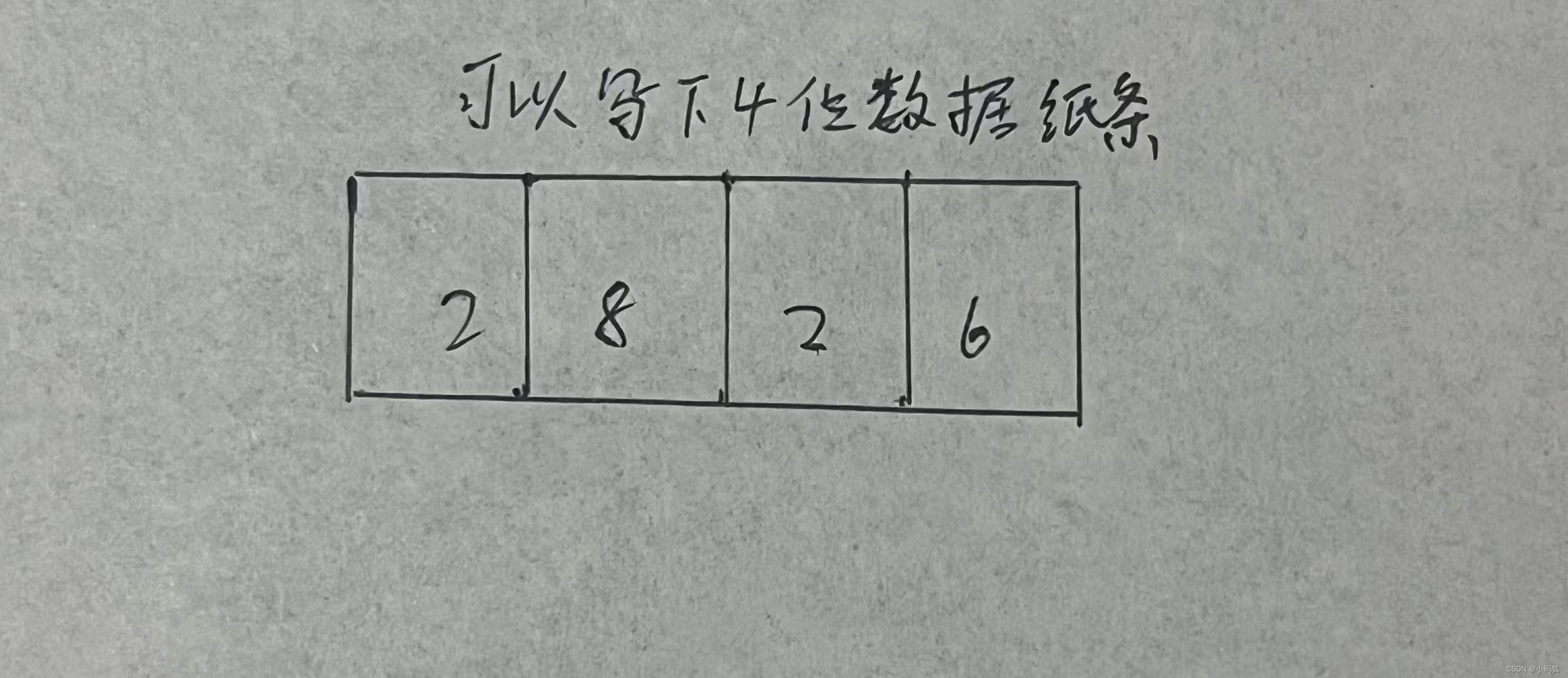

在例子1的基础上加上一些限制条件，我的回答只能通过写在纸条上传递给你（把距离写在这张纸上）。那么我现在手里的纸条必须满足我能写下2826这四位的数据，
![在这里插入图片描述](https://img-blog.csdnimg.cn/5fb8aea14b2e4fb1b566163e340db7e0.jpeg#pic_center ”容纳4位的纸条“)

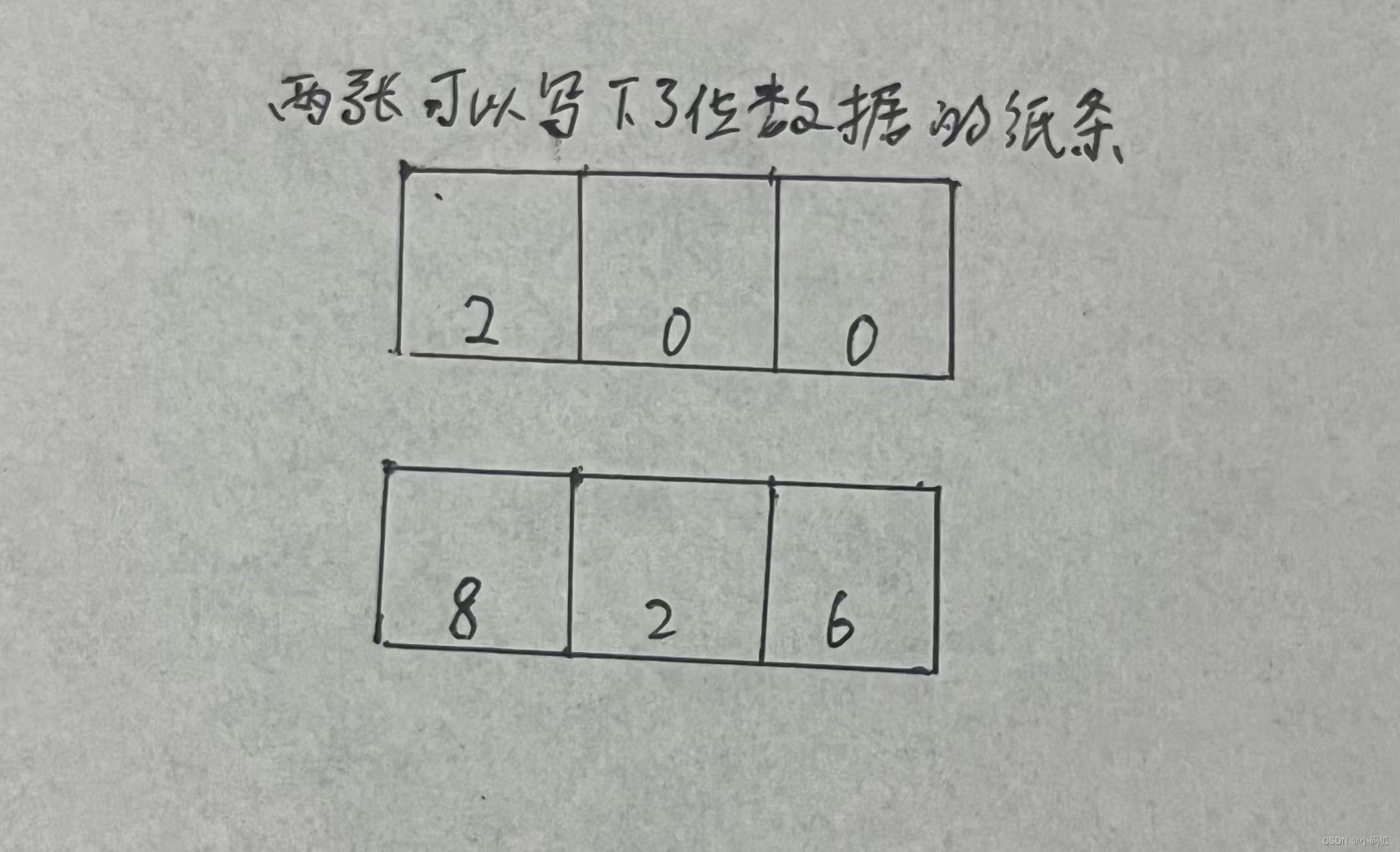

但是，我手里没有能容纳4位的纸条，只有两张容纳3位的纸条（对比理解地址总线是20位，寄存器是16位），
在这里插入图片描述

这样我只能通过两种纸条的方式写下2826m（图书馆物理地址）这个数据。那么两个容纳三位数据的纸条怎么拼成一个4位的数据呢？如上图所示，一张纸条写200，另一张写826，显然这两个数据加起来不等于2826m，因此在200的基础上乘以10等于2000（对比理解 ” $段地址 \cdot 16$ “），再加上826（偏移地址）就等于2826，得到图书馆地址（给出内存单元的物理地址）。
