408计算机网络学习笔记——3.5介质访问控制

3.5.1信道划分介质访问控制

传输数据使用的2种链路：
1.点对点链路：相邻节点通过一个链路相连，没有第三者。
应用：PPP协议，常用于广域网
2.广播式链路：所有主机共享通信介质
应用：早期的以太网，无线局域网，常用于局域网
典型拓扑结构：总线型，星型（逻辑总线型）

介质访问控制
定义：采取一定措施，使得两对节点之间的通信不会发生相互干扰的情况

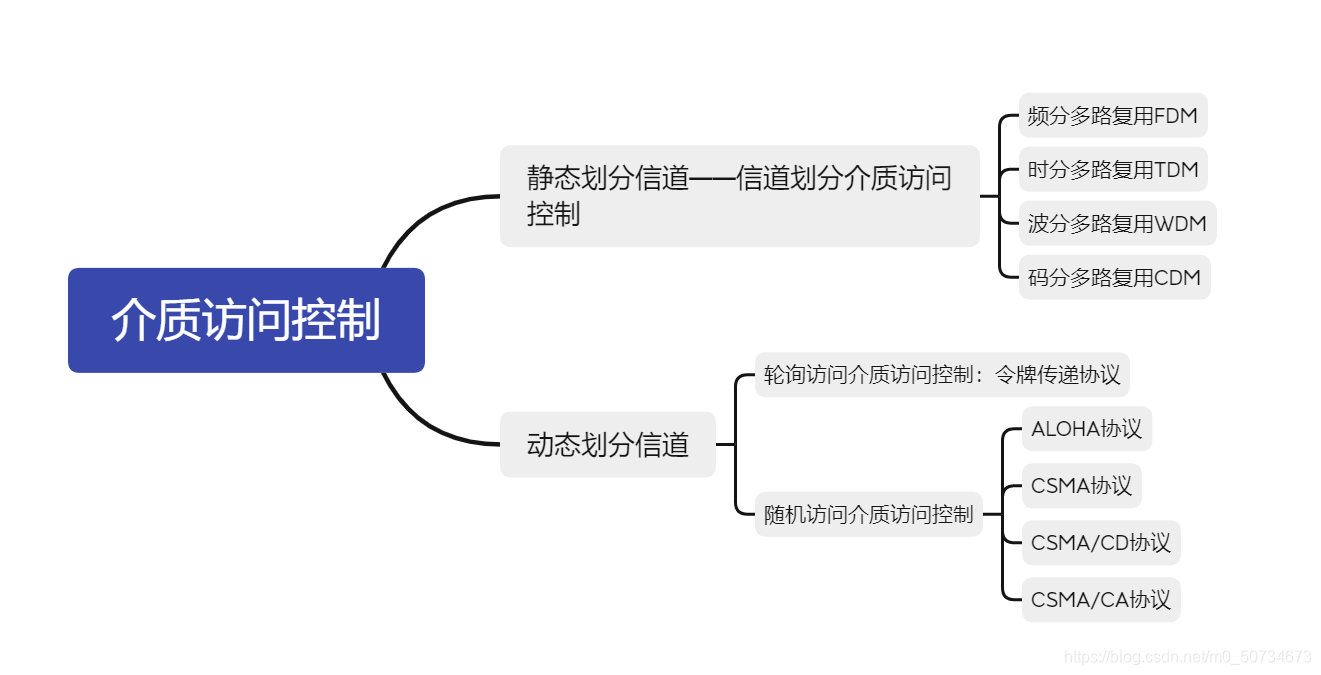

先上导图：

**信道划分介质访问控制：**将使用介质的每个设备与来自同一信道上的其他设备的通信隔离开，把时域和频域资源合理地分配给网络上的设备。
**多路复用技术：**把多个信号组合在一条物理信道上进行传输，使得多个计算机或终端设备共享信道资源，提高信道利用率。（说人话就是把许多信号拧成一捆，送到了之后再展开）

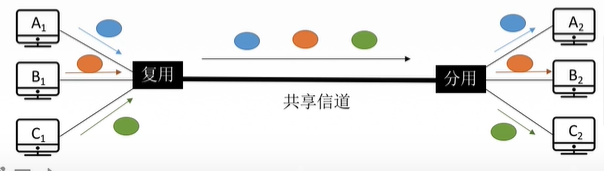

中间一条信道就是共享信道，把一条广播信道逻辑上分成几条用于2个节点之间通信的互不干扰的子信道。实际上就是把广播信道转变为点对点信道。

频分多路复用FDM

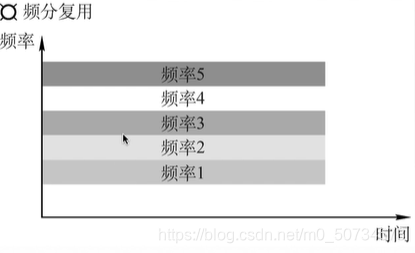

1，2，3，4，5是不同的频率段，每个频段分给不同的用户，用户在分到一定的频带后，在通信过程中自始至终都占用这个频带。频分复用的所有用户在同样的时间占用不同的带宽（这里是指通信过程中的频率带宽，以Hz为单位）资源。（注：随着频率的降低，每个频带的宽度会变大，可以区分）
FDM的优点：充分利用传输介质带宽，系统效率较高；由于技术成熟，实现较容易。

时分多路复用TDM
TDM与FDM的区别在于，并不是每一个主机在任何时间段都占用一个信道的，而是交替使用这个信道，但是频率是没有区分的，频率和带宽都是一样的

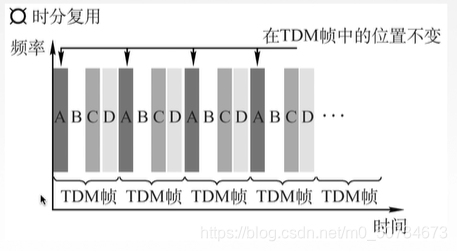

所以说，TDM就是将时间划分为一段段等长的时分复用帧（TDM帧，每一个TDM帧也被称为一个周期）。每一个时分复用的用户在每一个TDM帧中占用固定序号的时隙（比如A,B,C,D就分别占用编号为1，2，3，4的时隙，他们4个会轮流使用一个TDM帧中的每一个时隙），所有用户轮流占用信道（每一个主机都是轮流而且周期性地占用一个信道）。
注：TDM帧是在物理层传送的比特流所划分的帧，标志一个周期。对应在一段时间内能发送多少比特。

小结：FDM类似操作系统中的并行；TDM类似操作系统中的并发
并行是同一时间大家一起往前走，而并发是不同时间大家交替占用

那么问题来了，假如A,B,C对应的主机都休息了，D就得一直等，信道利用率就很低，所以有一种改进的时分复用——统计时分复用STDM

统计时分复用STDM

对于这种歇一会儿才发送数据的情况，我们常常使用统计时分复用

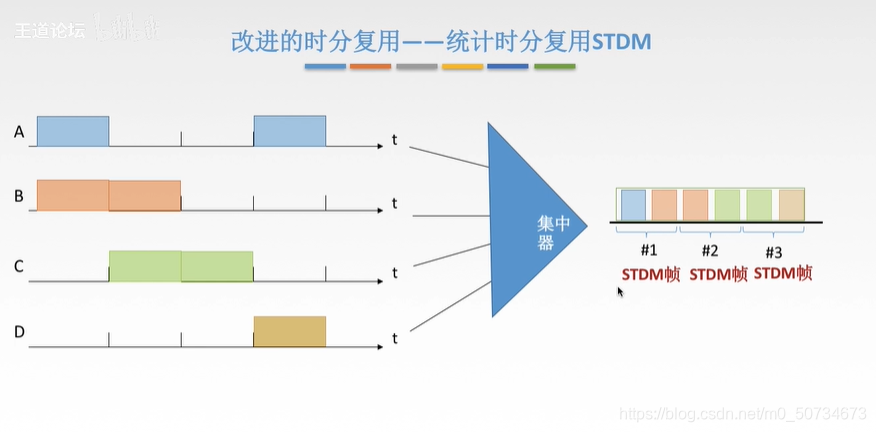

集中器的作用：首先把4个低速用户连结并集中起来，再通过高速线路发到其他计算机。即收集所有人的数据，再放到一条信道上发送出去。
#1，#2，#3是STDM帧，同样这不是链路层的帧，而是在物理层传输的比特流划分的帧。每一个STDM帧中的时隙小于连接在集中器上的用户数。各用户有了数据就随时发往集中器的输入缓存，然后集中器就按顺序依次扫描输入缓存，把缓存中的输入数据放入STDM帧中，一个STDM帧满了就发出。STDM帧不是固定分配时隙，而是按需动态分配时隙。

例题：假设线路传输速率是8000b/s,对应TDM中每个用户可能最高就2000b/s,TDM可以理解为，即使有用户没发，他也占用了时间，4个用户只能轮流发送；而对应STDM每个用户就可以达到8000b/s，因为任何一个用户都有独占资源的可能性。假如我经常发数据而别人不咋发数据那就应该用STDM。

波分多路复用WDM

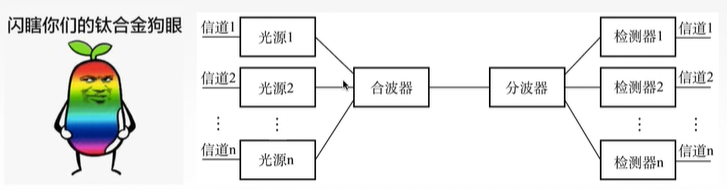

波分多路复用就是光的频分多路复用，在一根光纤中传输多种不同波长（频率）的光信号，由于波长（频率）不同，所以各路光信号互不干扰，最后再用波长分解复用器将各路波长分解出来。

在传输过程中高频带和低频带是不会互相干扰的

码分多路复用CDM（重要）
**码分多址（CDMA）**是码分复用的一种方式。注意要将CDMA与CSMA区分开

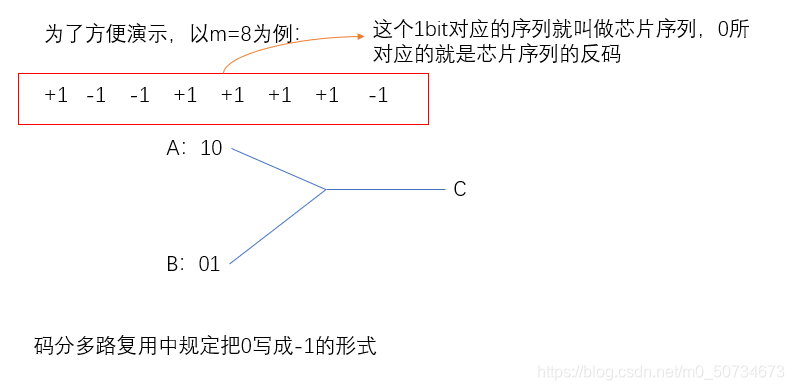

CDMA中的一个常用技术：1个比特分为多个码片/芯片，每一个站点被指定为一个唯一的m位芯片（m通常取64和128）序列。

发送1时，站点发送芯片序列，发送0时，发送芯片反码；芯片反码就是把框起来的东西里面每一列写成其相反的形式，此处+1对应相反就是-1，那么发送0的时候就要发送-1 +1 +1 -1 -1 -1 -1 +1

如何不打架（即使其在发送过程中不会互相干扰）？
多个站点同时发送数据的时候，要求各个站点的芯片序列相互正交。相互正交的意思就是他们的芯片序列规格化内积是0，规格化内积就是将其对应位相乘再相加再除以总位数。

如何合并？
各数据在信道中被线性相加，线性相加就是各个位相加。

如何分离？
合并的数据和源站规格化内积。合并的数据就是上面求的线性相加的数据，源站指的是源站的芯片序列

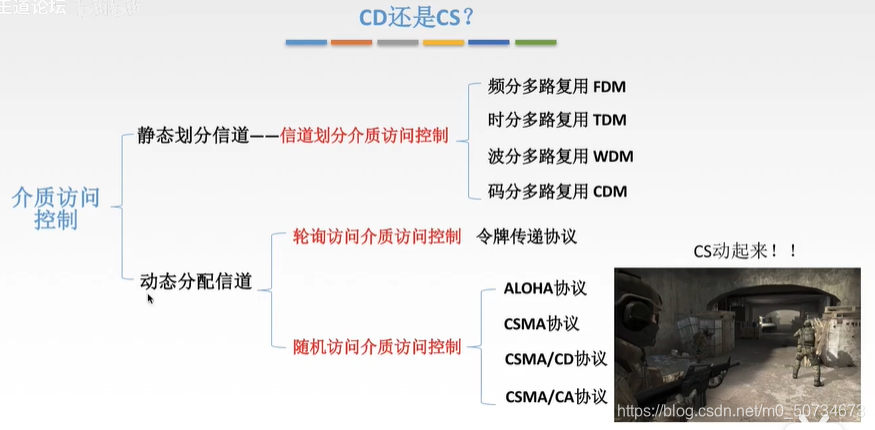

CD还是CS？

CS动起来！CS对应的都是动态分配信道
