西安电子科技大学-模拟电子电路及技术基础大作业-电子称
简介
本文旨在给学弟学妹做大作业时提供思路，学校作业可能会查重，学弟学妹使用的时候一定要读懂后进行修改！！！
代码和报告见我的GitHub找相应的课程,求个Star:XDU_HW，里面还有其他课程的代码和报告
如果发现哪里有错可以评论留言。
一、题目要求
完成电子秤模拟部分电路设计
任务：
电路总增益 40~60dB 可调，输入阻抗≥1MΩ，共模抑制比 KCMR≥80dB，宽：0Hz(DC)~20Hz；称重范围 0–100kg, 分辨率 0.1kg。
基本要求：
完成上述要求的模拟部分电路理论设计与虚拟仿真，记录压敏电阻阻值变化和输出电压的关系，并画出 P–V 曲线。
扩展部分：
1.扩展量程为 0-500kg, 提高分辨率为 10g。
2.有兴趣的同学可以设计数模转换(A/D)和显示电路，加上 MCU，软件增
加自检、标定（校准）和测量等功能就可以完成数显电子秤总体设计。
3.有兴趣且学有余力的同学也可以完成实际硬件电路焊接、调试。
二、总体设计方案
如下图所示，所测物体经过转换元件转换为电阻变化，在经过测量电路转化为电压变化，经过放大电路与滤波之后，得到所需信号。
三、电路原理
3.1转换电路
将物体的重量信号转化为电子信号，用到的是压力传感器。这里我们使用电桥电路等效，作为转换电路。
我们将直流驱动电源设置为10V，题目要求测重时，压敏电阻阻值变化，平衡电桥差模输出电压为0-10mV。如下图所示，有：
{ U 21 = 0 − 10 m V U 1 = 5 V U 2 m i n = 5 V U 2 m a x = 5.01 V = 10 × 500 + R 5 1000 + R 5 \begin{cases} U_{21}=0-10mV \\ U_1=5V \\ U_{2min}=5V \\ U_{2max}=5.01V=10\times \frac{500+R_5}{1000+R_5}\\ \end{cases} ⎩⎪⎪⎪⎨⎪⎪⎪⎧U21=0−10mVU1=5VU2min=5VU2max=5.01V=10×1000+R5500+R5
得到：
R
5
=
2
Ω
R_5=2\Omega
R5=2Ω
为使分辨率达到0.1kg，设置变阻器R5的增量为0.1%
3.2差分放大电路

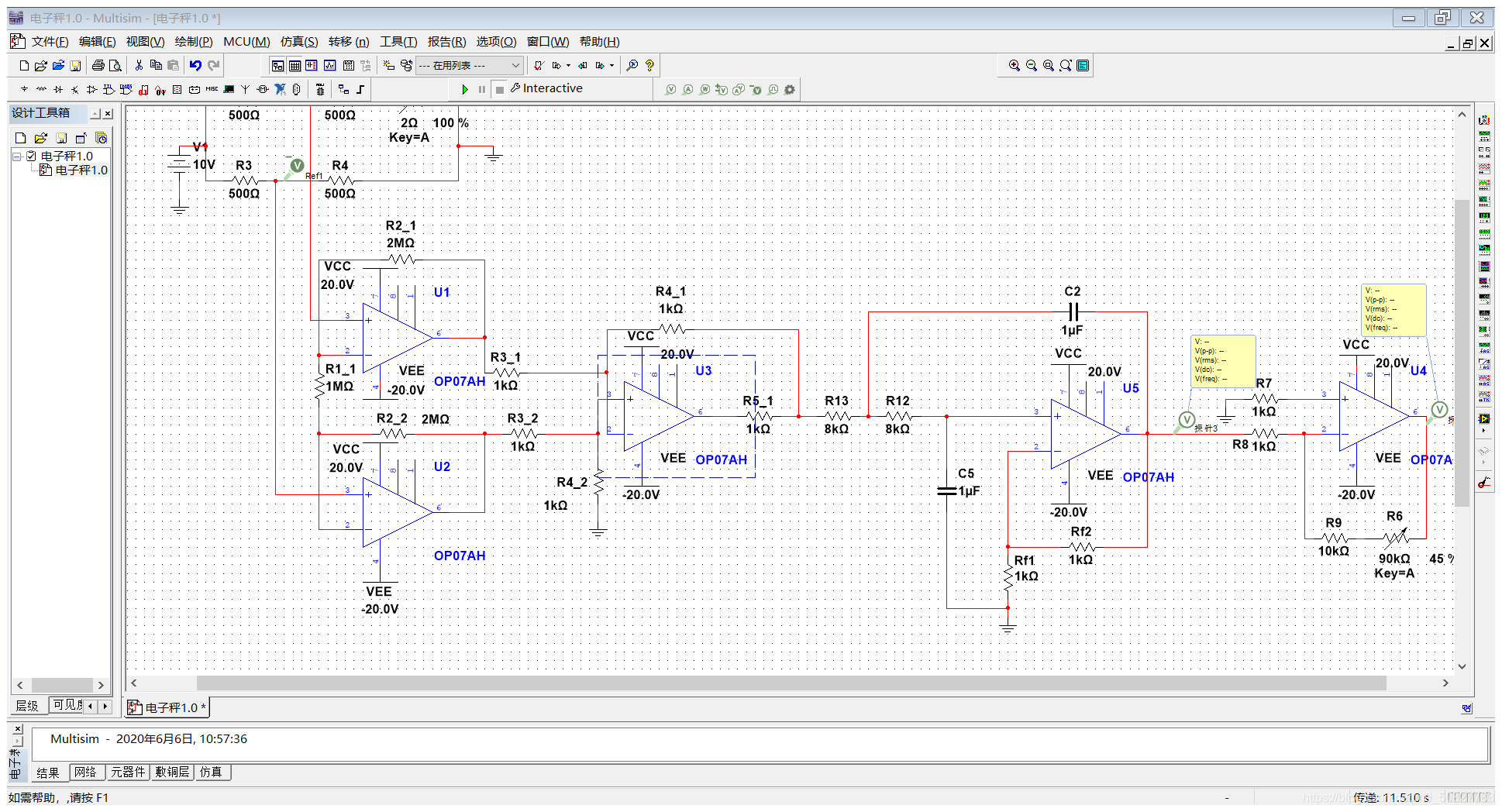

如下图所示，该电路由三片op07运放组成， U o 1 U_{o1} Uo1、 U o 2 U_{o2} Uo2与 U o U_{o} Uo分别为三个运放的输出电压。
分析电路可以知道，由于虚断，流过 R 2 R_2 R2、 R 1 R_1 R1的电路相等，设为i，可以计算出理想输出电压 U o U_o Uo：
{ i = U i 1 − U i 2 R 1 U o 1 = U i 1 + R 2 i U o 2 = U i 2 − R 2 i U o = R 4 R 3 ( U o 1 − U o 2 ) = R 4 R 3 ( 1 + 2 R 2 R 1 ) ( U i 1 − U i 2 ) \begin{cases} i=\frac{U_{i1}-U_{i2}}{R_1} \\ U_{o1}=U_{i1}+R_2i \\ U_{o2}=U_{i2}-R_2i \\ U_{o}=\frac{R_4}{R_3}(U_{o1}-U_{o2})=\frac{R_4}{R_3}(1+2\frac{R_2}{R_1})(U_{i1}-U_{i2}) \end{cases} ⎩⎪⎪⎪⎨⎪⎪⎪⎧i=R1Ui1−Ui2Uo1=Ui1+R2iUo2=Ui2−R2iUo=R3R4(Uo1−Uo2)=R3R4(1+2R1R2)(Ui1−Ui2)
为使得输入阻抗大于 1 m Ω 1m\Omega 1mΩ，令：
{ R 2 = 10 M Ω R 1 = 1 M Ω R 3 = R 4 = 1 k Ω \begin{cases} R_{2}=10M\Omega \\ R_1=1M\Omega \\ R_3=R_4=1k\Omega \\ \end{cases} ⎩⎪⎨⎪⎧R2=10MΩR1=1MΩR3=R4=1kΩ
则
U
o
=
5
(
U
i
2
−
U
i
1
)
=
−
5
(
U
i
1
−
U
i
2
)
U_o=5(U_{i2}-U_{i1})=-5(U_{i1}-U_{i2})
Uo=5(Ui2−Ui1)=−5(Ui1−Ui2)
差模增益
A
u
d
=
−
5
A_{ud}=-5
Aud=−5
共模增益
A
u
c
=
6.06
×
1
0
−
6
A_{uc}=6.06\times10^{-6}
Auc=6.06×10−6
K
C
M
R
(
d
B
)
=
20
l
g
∣
A
u
d
A
u
c
∣
=
118
d
B
>
80
d
B
K_{CMR}(dB)=20lg|\frac{A_{ud}}{A_{uc}}| =118dB>80dB
KCMR(dB)=20lg∣AucAud∣=118dB>80dB
3.3滤波电路

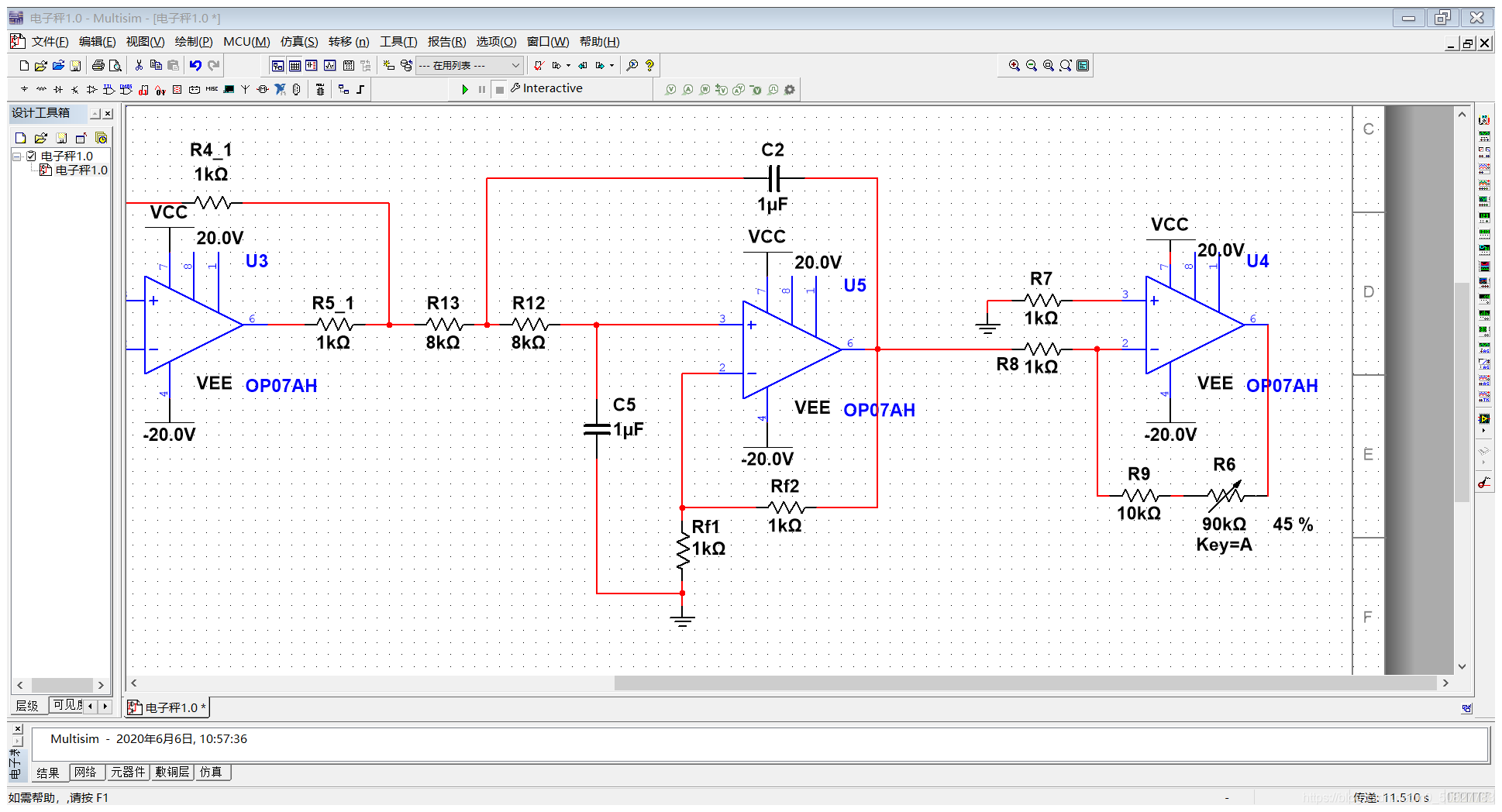

如下图所示，采用二阶压控电压源型滤波器。
为简化参数，我们令
有
根据 ，令，则：
经测试，，在50Hz处的工频干扰衰减为16dB>15dB。
3.4二级放大电路
为使得总增益为40-60dB可调，即：
于是，令，则为可调电阻。
四、仿真

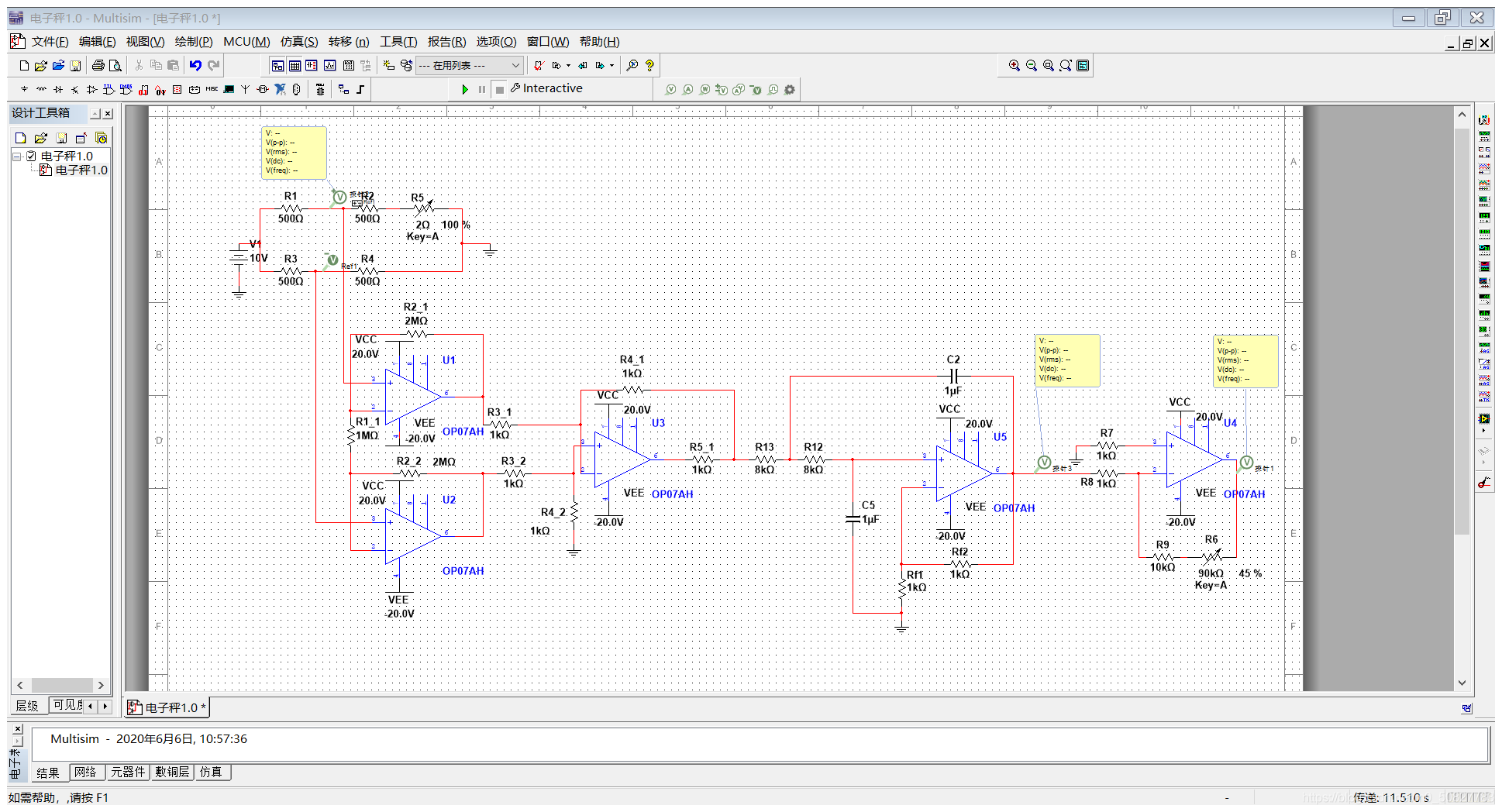

4.1仿真电路图
4.2仿真结果

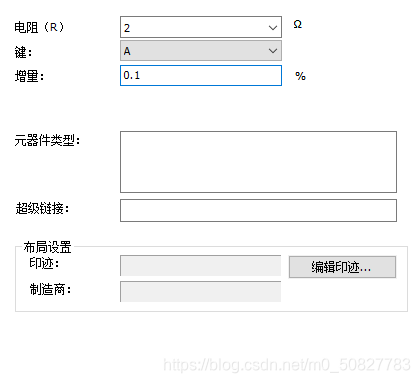

设置

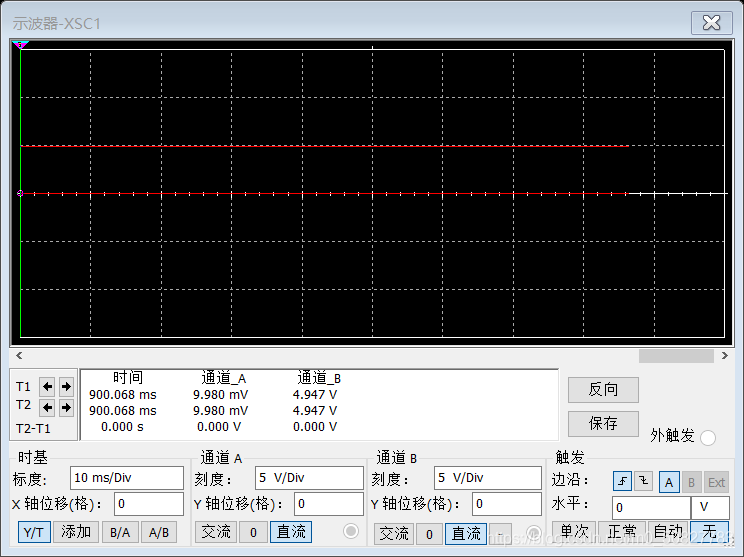

4.2.1输入输出波形图
如上图所示，当输入电压差为9.98mV时输出信号为4.947V，增益约为：
4.2.2重量与输出电压关系

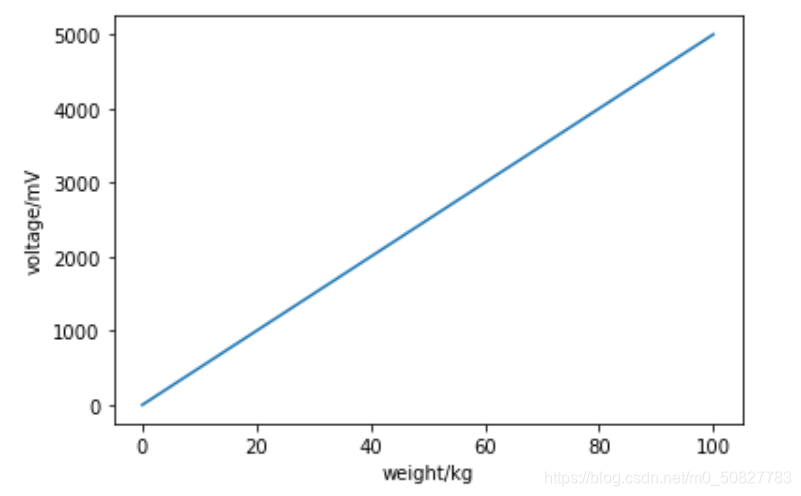

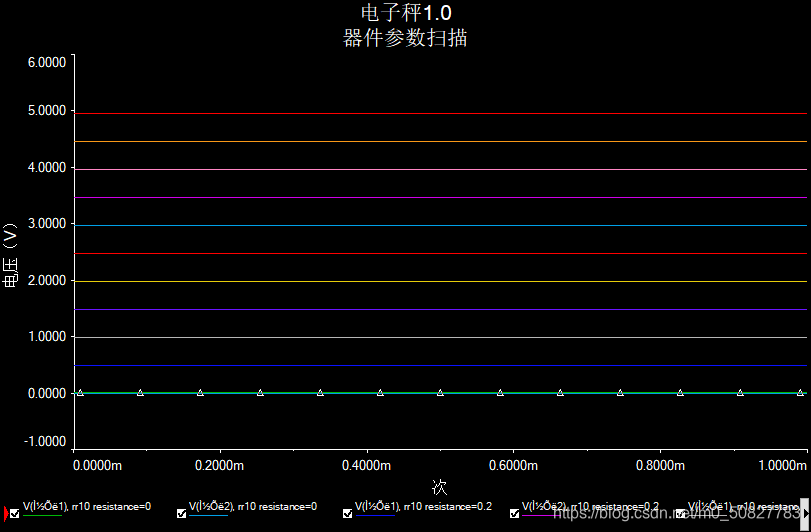

根据题中描述的条件：1mV对应20g重量。画出重量与输出电压的关系图为：
列成表格为：
| 重量kg | 输出电压V |
|---|---|
| 0 | 0.00261 |
| 10 | 0.493 |
| 20 | 0.989 |
| 30 | 1.48 |
| 40 | 1.98 |
| 50 | 2.47 |
| 60 | 2.97 |
| 70 | 3.46 |
| 80 | 3.97 |
| 90 | 4.45 |
| 100 | 4.95 |
4.2.3滤波器幅频特性图

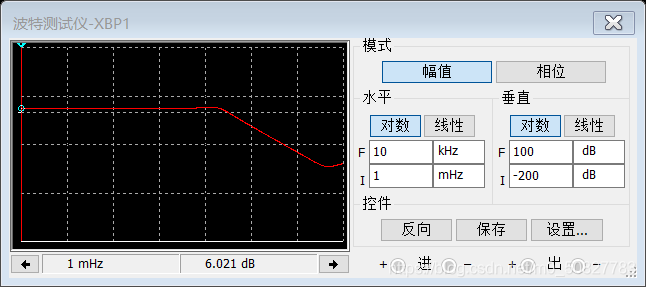

利用MULTISIM软件中的波特测试仪得到幅频特性图如下所示：
由于软件没有直接标出坐标，我们从中选取了三个频率分别为1mHz，20Hz，50Hz的三个关键状态。
五、扩展部分
5.1扩展1
为时量程扩展为0-500kg，分辨率为10g，根据上文转换电路的分析，可以得出只需要设置增量为0.002%，其他地方保持不变即可。电阻每改变0.002%，重量就改变10g，当接入电阻为时，表示500kg。
源程序
源程序可以在模拟电子电路及技术基础大作业-电子称multisim仿真下载
