计算机系统结构

计算机系统结构

第一章：计算机系统结构的基本概念

1.2 计算机系统结构的概念

1.2.1 计算机系统的层次结构

1. 计算机系统＝硬件/固件＋软件
2. 计算机语言从低级向高级发展
3. 从计算机语言的角度，把计算机系统按功能划分成
   多级层次结构。

虚拟机：由软件实现的机器

语言实现的两种基本技术：

• 翻译：先把N+1级程序全部转换成N级程序后，再去执行新产生的N级程序，在执行过程中N+1级程序不再被访问。
• 解释：每当一条N+1级指令被译码后，就直接去执行一串等效的N级指令，然后再去取下一条N+1级的指令，依此重复进行。

解释执行比编译后再执行所花的时间多，但占用的存储空间较少。

1.2.2 计算机系统结构的定义

1. 计算机系统结构的经典定义

   程序员所看到的计算机属性，即概念性结构与功能特性。

2. 按照计算机系统的多级层次结构，不同级程序员所看到的计算机具有不同的属性。

3. 透明性
   在计算机技术中，把这种本来存在的事物或属性，但从某种角度看又好像不存在的概念称为透明性。

4. Amdahl提出的系统结构

   传统机器语言级程序员所看到的计算机属性。

5. 广义的系统结构定义：指令集结构、组成、硬件
   （计算机设计的3个方面）

计算机系统结构概念的实质：

确定计算机系统中软、硬件的界面，界面之上是软件实
现的功能，界面之下是硬件和固件实现的功能。

1.2.3 计算机组成和计算机实现

1. 计算机系统结构：计算机系统的软、硬件的界面
   即机器语言程序员所看到的传统机器级所具有的
   属性。

2. 计算机组成：计算机系统结构的逻辑实现

   包含物理机器级中的数据流和控制流的组成以及逻辑设计等。
   着眼于：物理机器级内各事件的排序方式与控制方式、各部件的功能以及各部件之间的联系

3. 计算机实现：计算机组成的物理实现

   包括处理机、主存等部件的物理结构，器件的集
   成度和速度，模块、插件、底板的划分与连接，
   信号传输，电源、冷却及整机装配技术等。
   着眼于：器件技术（起主导作用）、微组装技术。

4. 系列机

   由同一厂家生产的具有相同系统结构、但具有
   不同组成和实现的一系列不同型号的计算机。

一种体系结构可以有多种组成。

一种组成可以有多种物理实现。

1.2.4 计算机系统结构的分类

常见的计算机系统结构分类法有两种：Flynn分类法、冯氏分类法

1. 冯氏分类法
   • 用系统的最大并行度对计算机进行分类。
   • 最大并行度：计算机系统在单位时间内能够处理
     的最大的二进制位数。
2. Flynn分类法
   • 按照指令流和数据流的多倍性进行分类。
   • 指令流：计算机执行的指令序列。
   • 数据流：由指令流调用的数据序列。
   • 多倍性：在系统受限的部件上，同时处于同一执
     行阶段的指令或数据的最大数目。

1.3 定量分析技术

4个定量原理：

1. 以经常性事件为重点

   • 对经常发生的情况采用优化方法的原则进行选
     择，以得到更多的总体上的改进。
   • 优化是指分配更多的资源、达到更高的性能或
     者分配更多的电能等。

2. Amdahl定律

   加快某部件执行速度所能获得的系统性能加速
   比，受限于该部件的执行时间占系统中总执行时间
   的百分比。

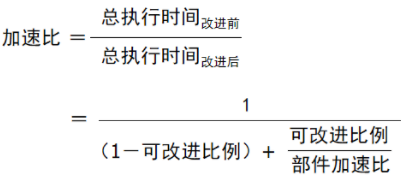

   系统性能加速比：


   • 加速比依赖于两个因素

     可改进比例：在改进前的系统中，可改进部分的执行时间在总的执行时间中所占的比例。
     它总是小于等于1。

     例如：一个需运行60秒的程序中有20秒的运算可以加速， 那么这个比例就是20/60。

     部件加速比：可改进部分改进以后性能提高的倍数。它是改进前所需的执行时间与改进后执行时间的比。
     一般情况下部件加速比是大于1的。

     例如：若系统改进后，可改进部分的执行时间是2秒，
     而改进前其执行时间为5秒，则部件加速比为5/2。

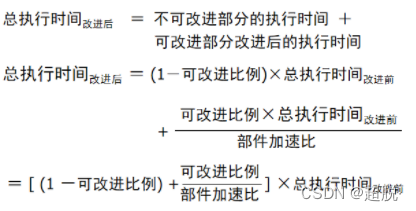

     改进后程序的总执行时间



     系统加速比为改进前与改进后总执行时间之比

• 例1.1 将计算机系统中某一功能的处理速度提高到原来的20倍，但该功能的处理时间仅占整个系统运行时间的40%，则采用此提高性能的方法后，能使整个系统的性能提高多少？
  解 由题可知，可改进比例 = 40% = 0.4，
  部件加速比 = 20
  根据Amdahl定律可知：


  采用此提高性能的方法后，能使整个系统的性能提高到原来的1.613倍。

• 例1.2 某计算机系统采用浮点运算部件后，使浮点运算速度提高到原来的20倍，而系统运行某一程序的整体性能提高到原来的5倍，试计算该程序中浮点操作所占的比例。
  解 由题可知，部件加速比 = 20，系统加速比 = 5
  根据Amdahl定律可知

  由此可得：可改进比例 = 84.2%
  即程序中浮点操作所占的比例为84.2%。

• Amdahl定律：一种性能改进的递减规则

  • 如果仅仅对计算任务中的一部分做性能改进，则改
    进得越多，所得到的总体性能的提升就越有限。

• 重要推论：如果只针对整个任务的一部分进行改
  进和优化，那么所获得的加速比不超过
  1/（1－可改进比例）

第二章 计算机指令集结构

2.1 指令集结构的分类

1. 区别不同指令集结构的主要因素

   CPU中用来存储操作数的存储单元的类型

2. CPU中用来存储操作数的存储单元的主要类型

   • 堆栈
   • 累加器
   • 通用寄存器组

3. 将指令集结构分为三种类型

   • 堆栈结构
   • 累加器结构
   • 通用寄存器结构
     根据操作数的来源不同，又可进一步分为:
     • 寄存器-存储器结构（RM结构）
       (操作数可以来自存储器 )
     • 寄存器-寄存器结构（RR结构）
       (所有操作数都是来自通用寄存器组)
       也称为load-store结构，这个名称强调：只有load指令和store指令能够访问存储器。

2.2 寻址方式

2.3 指令集结构的功能设计

1. 指令集结构的功能设计

   • 确定软、硬件功能分配，即确定哪些基本功能应该由硬件实现，哪些功能由软件实现比较合适。

2. 在确定哪些基本功能用硬件来实现时，主要考虑3个因素：速度、成本、灵活性

   • 硬件实现的特点
     速度快、成本高、灵活性差
   • 软件实现的特点
     速度慢、价格便宜、灵活性好

3. 对指令集的基本要求
   完整性、规整性、高效率、兼容性

   • 完整性：在一个有限可用的存储空间内，对于任何可解的问题，编制计算程序时，指令集所提供的指令足够用。
   • 规整性：主要包括对称性和均匀性。
   • 高效率：指指令的执行速度快、使用频度高。

4. 在设计指令集结构时，有两种截然不同的设计策略。

   （产生了两类不同的计算机系统 ）

   • CISC（复杂指令集计算机）

     增强指令功能，把越来越多的功能交由硬件来实现，并且指令的数量也是越来越多。

   • RISC（精简指令集计算机）

     尽可能地把指令集简化，不仅指令的条数少，而且指令的功能也比较简单。

2.4 操作数的类型和大小
2.5 指令格式的设计
2.6 MIPS指令集结构

第三章：流水线技术

3.1 流水线的基本概念

1. 流水线技术
   • 把一个重复的过程分解为若干个子过程，每个子过程由专门的功能部件来实现。
   • 把多个处理过程在时间上错开，依次通过各功能段，这样，每个子过程就可以与其他的子过程并行进行。
2. 流水线中的每个子过程及其功能部件称为流水线的级或段，段与段相互连接形成流水线。流水线的段数称为流水线的深度。
3. 流水技术的特点
   • 流水线把一个处理过程分解为若干个子过程（段），每个子过程由一个专门的功能部件来实现。
   <
