DAOS的组网（二层无损网络搭建）

基于盛科E交换机搭建rdma网络配置（不同的交换机的配置操作不一样）

一、交换机端配置：

1、PFC配置（基于优先级的流量控制机制）

配置qos类型的class-map pfc，进行流量分类，匹配dscp cs3

# configure terminal

Enter configuration commands, one per line.  End with CNTL/Z.

(config)# class-map type qos pfc

(config-cmap-qos)# match dscp cs3

(config-cmap-qos)# match access-group v6  #使用ipv6的时候 需要添加的配置，如果是ipv4则不需要。

配置qos类型的class-map pfc_cos，匹配cos 3

(config)# class-map type qos pfc_cos

(config-cmap-qos)# match cos 3

配置qos类型的police-map qos，根据class-map，设定转发队列3并重标记cos值

(config)# policy-map type qos pfc

(config-pmap-qos)# class type qos pfc

(config-pmap-qos-c)# set traffic-class 3

(config-pmap-qos-c)# set cos 3

配置qos类型的police-map pfc_qos，根据class-map pfc_cos的匹配结果，设定转发队列并重标记dscp值。

(config)# policy-map type qos pfc_cos

(config-pmap-qos)# class type qos pfc_cos

(config-pmap-qos-c)# set traffic-class 3

(config-pmap-qos-c)# set dscp cs3

端口配置

(config)# interface eth-0-1

(config-if)# priority-flow-control mode on

(config-if)# priority-flow-control enable priority 3

(config-if)# service-policy type qos input pfc_cos

2、ECN配置（队列3）

配置traffic-class类型的class-map ecn_3，匹配队列3的流量

(config)# class-map type traffic-class ecn_3

(config-cmap-tc)# match traffic-class 3

配置traffic-class类型的police-map ecn

(config)# policy-map type traffic-class ecn

(config-pmap-tc)# class type traffic-class ecn_3

(config-pmap-tc-c)# priority level 3

(config-pmap-tc-c)random-detect maximum-threshold 8192 minimum-threshold 64      #该默认为ecn配置，如果全局配置了no qos ecn enable，该条命令为wred配置

端口配置

(config)# interface eth-0-1

(config-if)# fec none

(config-if)# service-policy type traffic-class ecn

VLAN配置

switch#configure terminal

switch(config)#vlan database

switch(config-vlan)#vlan 1

switch(config-vlan)#exit

switch(config)#interface eth-0-1

switch(config-if)#switchport mode trunk

switch(config-if)#switchport trunk allowed vlan add 1

   二、服务器端配置：

1、加载HBA插卡及RDMA驱动

（1）mellanox插卡驱动加载

modprobe mlx4_core

modprobe mlx5_core

（2）RDMA驱动加载

modprobe nvme-rdma

modprobe mlx5_ib

由于RoCE PFC基于vlan实现，因此需要对物理网口新建vlan网口，目前在服务器环境可通过修改配置文件的方法配置vlan。

2、VLAN配置，并禁用ipv6

# cd /etc/sysconfig/network-scripts/

# vi ifcfg-ensX

TYPE=Ethernet

NAME=ensX

DEVICE=ensX

PROXY_METHOD=none

BROWSER_ONLY=no

BOOTPROTO=none

DEFROUTE=ye

ONBOOT=yes

MTU=9000

新建vlan网口配置文件（1为vlan id）

# vi ifcfg-ensX.1

BOOTPROTO=static

IPV4_FAILURE_FATAL=no

NAME=ensX.1

DEVICE=ensX.1

ONBOOT=yes

MTU=9000

VLAN=yes

IPADDR=172.126.100.100

NETMASK=255.255.0.0

VLAN_EGRESS_PRIORITY_MAP=0:3,1:3,2:3,3:3,4:3,5:3,6:3,7:3

使配置文件生效

# systemctl restart NetworkManager.service

3、PFC配置

（1）安装Python软件，后面安装mellanox工具时需要用到。

（2）下载mlnx-tools软件安装包：https://github.com/Mellanox/mlnx-tools/releases/latest

（3）将压缩包上传到root目录下,并解压。

# tar -xzvf mlnx-tools-5.1.3.tar.gz

（4）进入文件目录

#cd mlnx-tools-5.1.3/ofed_scripts/utils/

（5）安装mlnx-tools工具

# python setup.py install

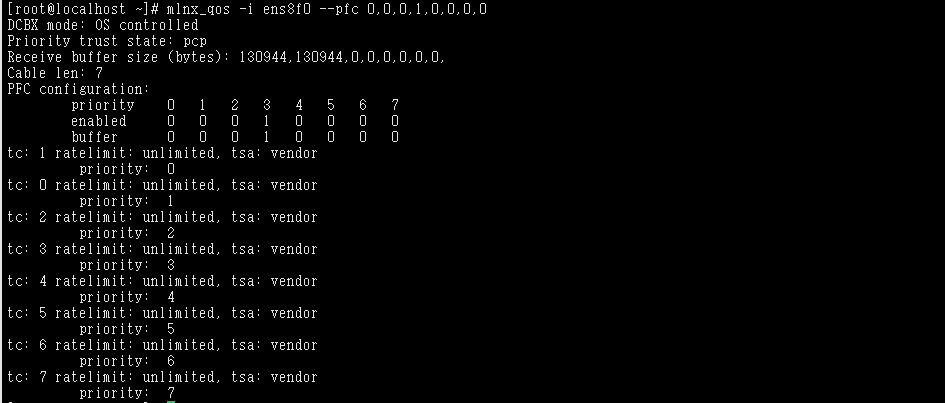

（6）指定端口启用PFC

# mlnx_qos -i ensX --pfc 0,0,0,1,0,0,0,0
