STM32F103xx / STM32F429VET6最小系统原理图

STM32F429VET6核心板原理图

2023.12.09修改内容：打板后由于更换学习方向并未进行测试，所给原理图仅供参考，给出PDF下载链接，未设置积分和会员下载：https://download.csdn.net/download/m0_51294753/88611702。

一、前言

先前使用过的是STM32F1系列，只使用和绘制过STM32F103C8T6和STM32F103ZET6的板子。心血来潮想试一下STM32F4系列和F1系列在编程上有什么差别，手头没有开发板，本着能勤俭节约的原则自己先做一块看看能不能成，看了一下STM32F429VET6的芯片在F429xx中最便宜，对照着数据手册绘制了原理图画了PCB，目前打板中，焊接完如果跑不通回来修改文章。

二、单片机最小系统

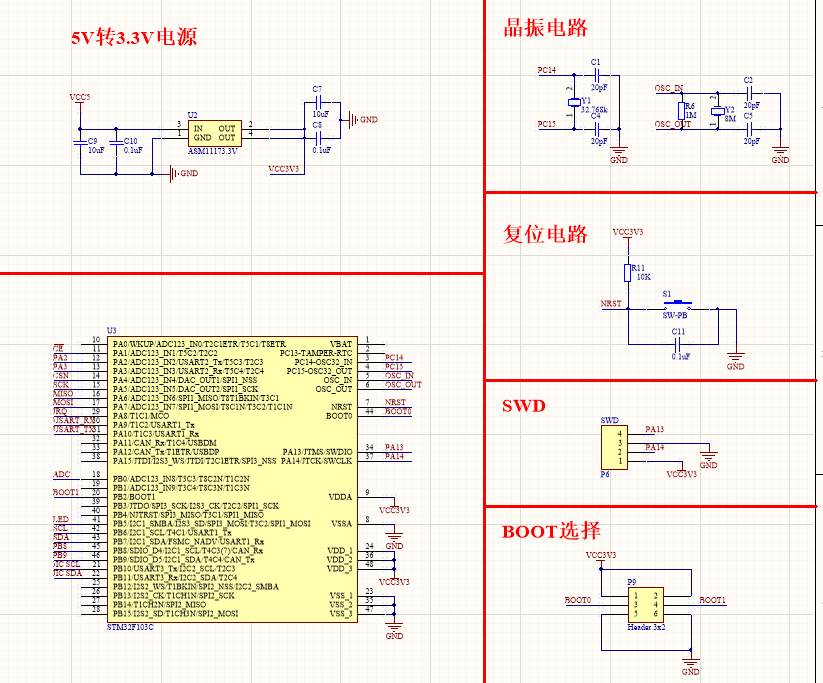

单片机最小系统一般包括：电源、时钟、复位、芯片、程序调试接口。先看一下STM32F103C8T6最小系统原理图（这个经过打板测试过，应该是没有问题）：

截图下来比较糊，不知道为什么。

下面说说STM32F429VET6最小系统原理图，我是从手册了解到芯片怎么连接才能正常工作。首先是去ST官网找技术手册，手册链接（具体是哪个手册下下来就忘了。。）：https://www.st.com/en/microcontrollers-microprocessors/stm32f429-439/documentation.html。因为没有STM32F429VET6的原理图库，所以先找到了引脚排列和说明，引脚说明帮了很大的忙，不然搞不明白哪个引脚是什么功能

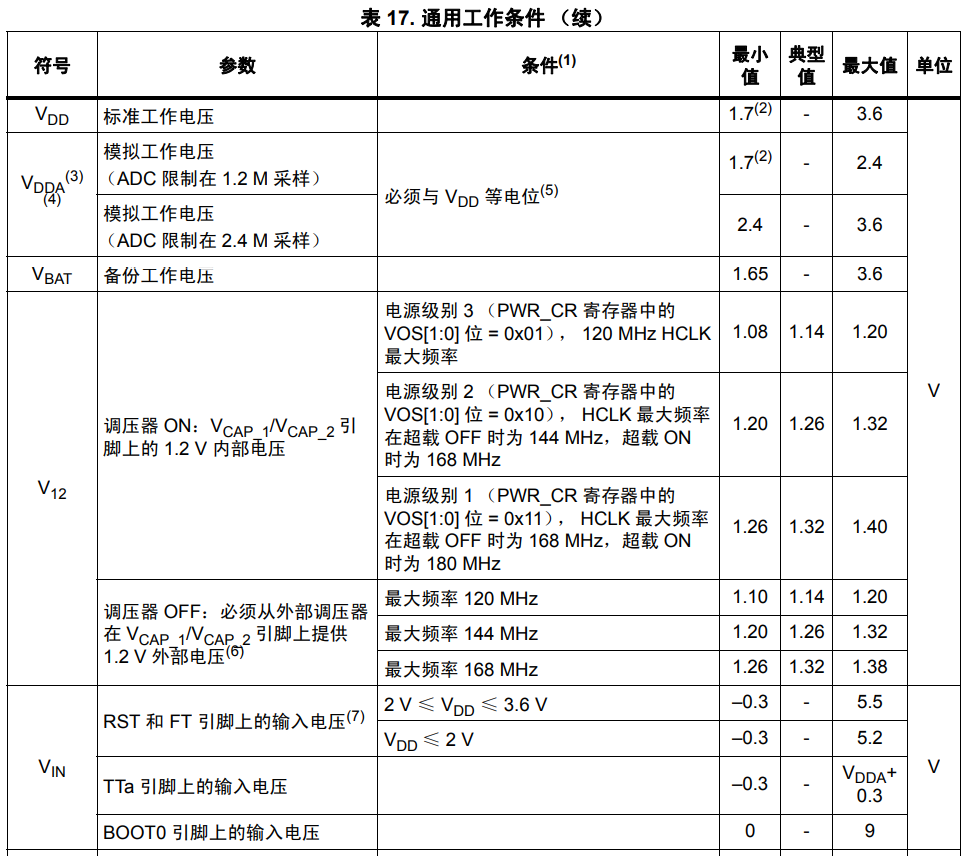

在手册的电气特性一节找到了官方提供的电源方案和芯片的工作条件：

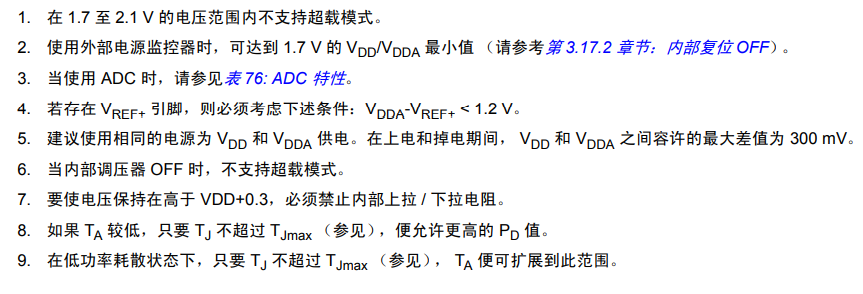

这里我们可以看到，VDD是标准工作电压，VDDA是模拟工作电压，且VDDA必须与VDD等电位，VBAT是备份工作电压，一般接纽扣电池电源，如果存在VREF+引脚，则要求VDDA-VREF+ < 1.2V。晶振，地和复位电路就不说了，和STM32F103C8T6的一样。

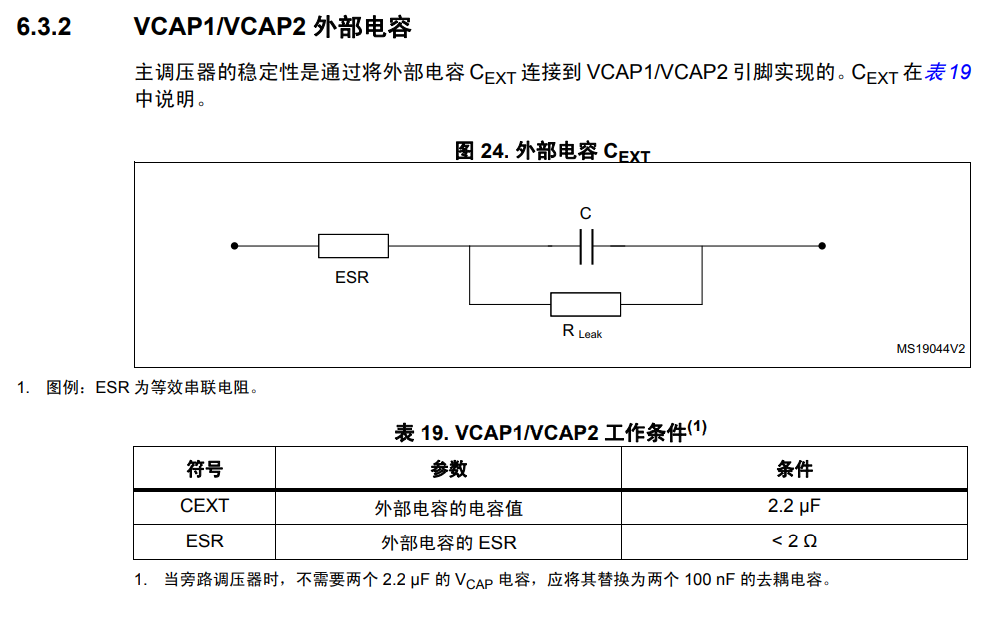

注意到STM32F429比STM32F103多了CAP_1、CAP_2引脚，手册上也有说明

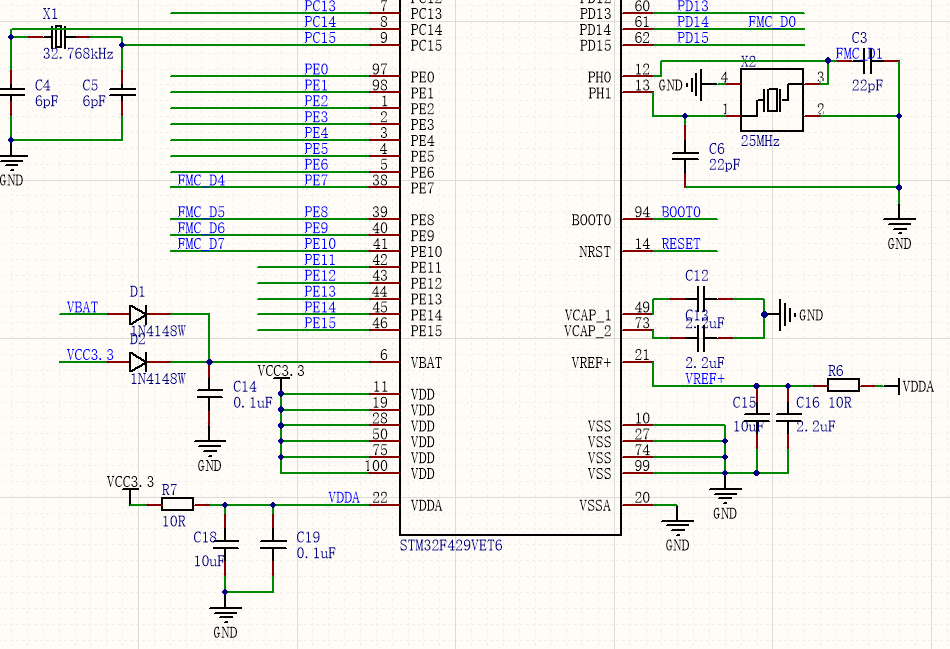

按着手册说明，画的原理图如下，把BOOT选择和复位电路略去了，自己画原理图记得加上，其他就是管脚的引出了。二极管是防电流倒灌，没有加4.7uF电容，R6似乎也不需要，不知道有没有问题，先试一试。

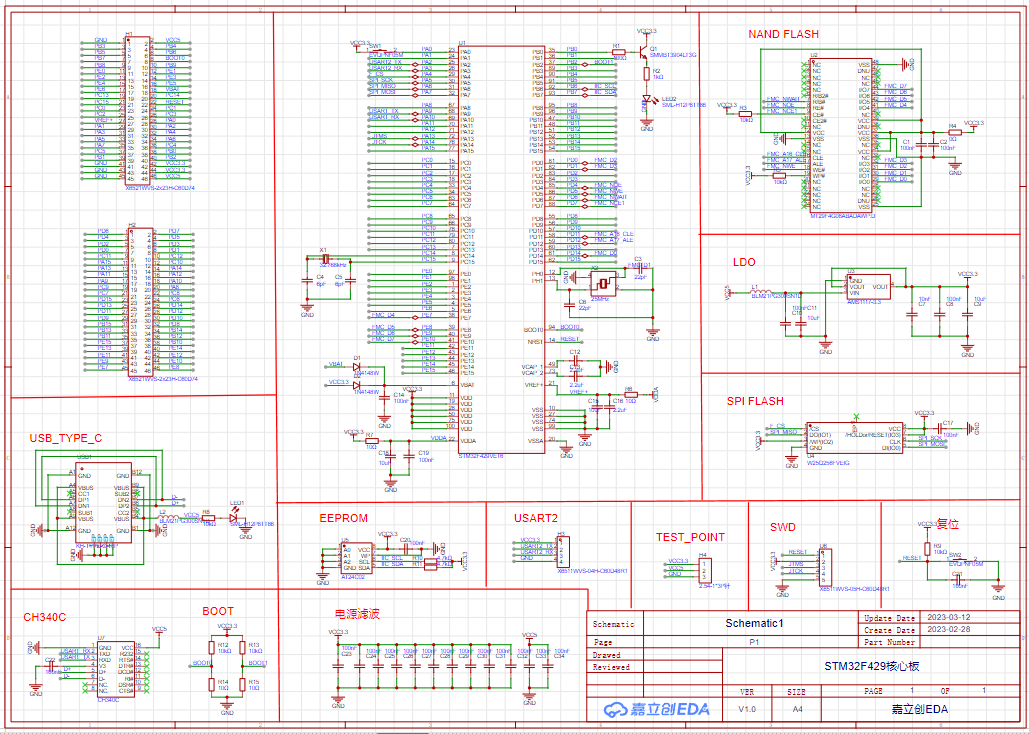

最后绘制的STM32F429VET6核心板原理图是这样的，用嘉立创EDA画的。

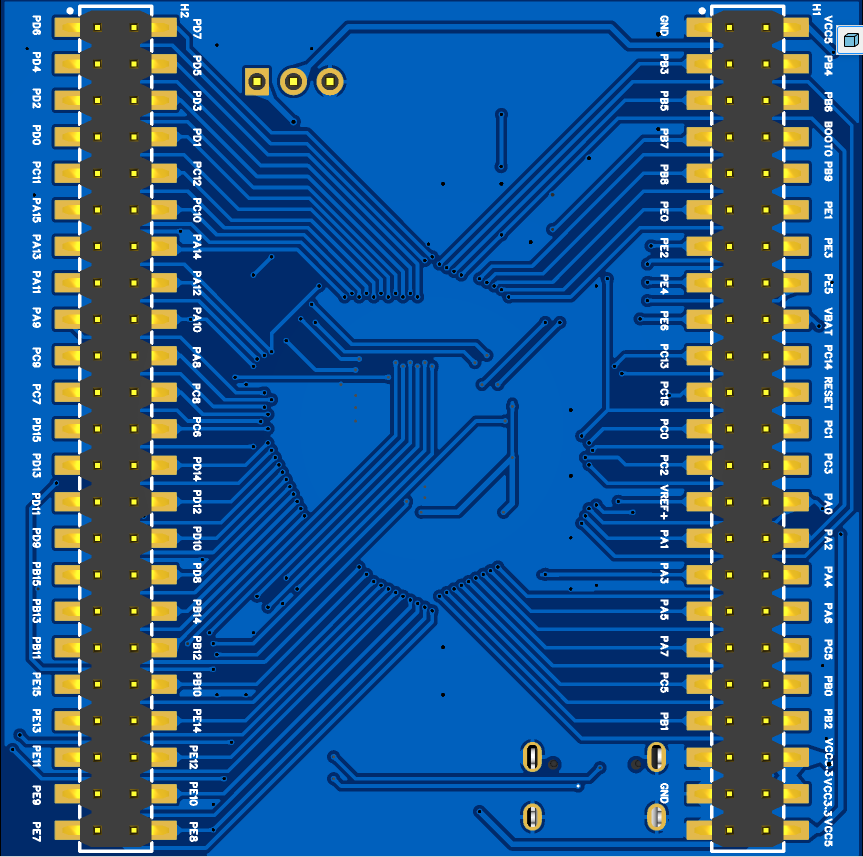

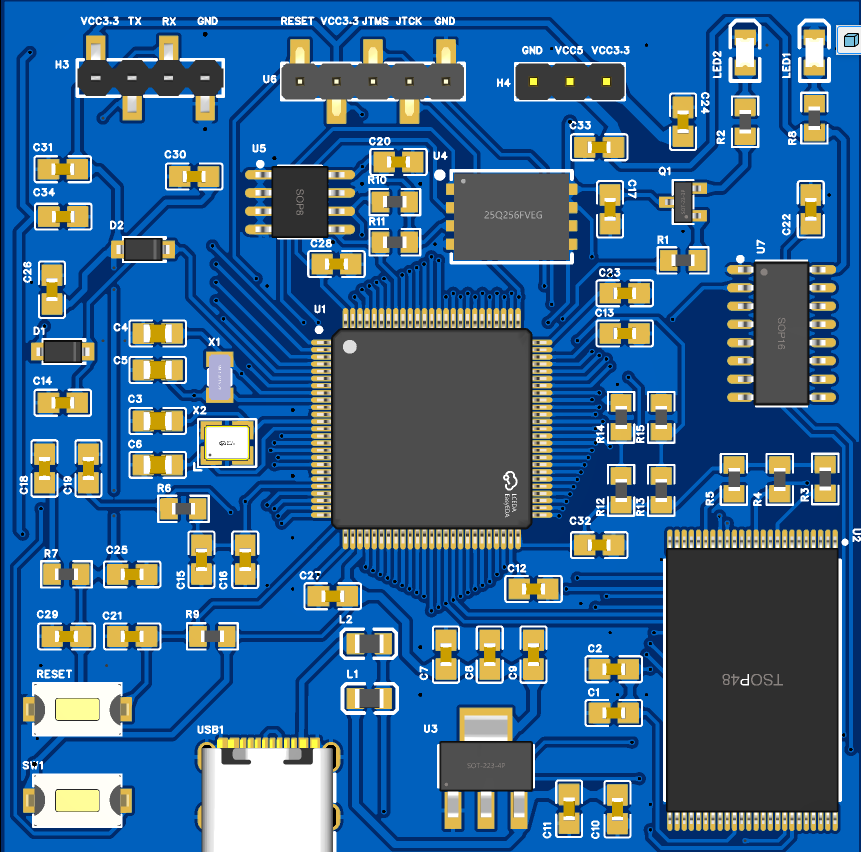

最后PCB设计是这样的：

总的来说，技术设计文档帮大忙。无论是在电路设计还是芯片应用中，官方手册比网上大部分答案详细准确。遇到问题第一时间翻官方手册往往比网上求助能更快解决问题。以上个人理解，有不足之处恳请见谅。
