考点图文详解 - 广域网通信（第三章）

一 章节分析

广域网是通信公司建立和运营的网络，覆盖的地理范围大，可以跨越国界，到达世界上的任何地方。通信公司将运营的网络分次或分块地出租给用户以收取服务费用。

计算机连网时，如果距离遥远，需要通过广域网进行转接。最早出现的也是普及面最广的通信网就是公共交换电话网。

本章历年考察较少，一般分值只有 1～2 分，常考考点：帧中继、HDLC。

二 公共交换电话网

公共交换电话网（Public Switched Telephone Network，PSNT）是为了语音通信而建立的网络。从20时间60年代开始又被用来数据传输，目前在一些地方仍通过电话线拨号上网。

2.1 电话系统的结构

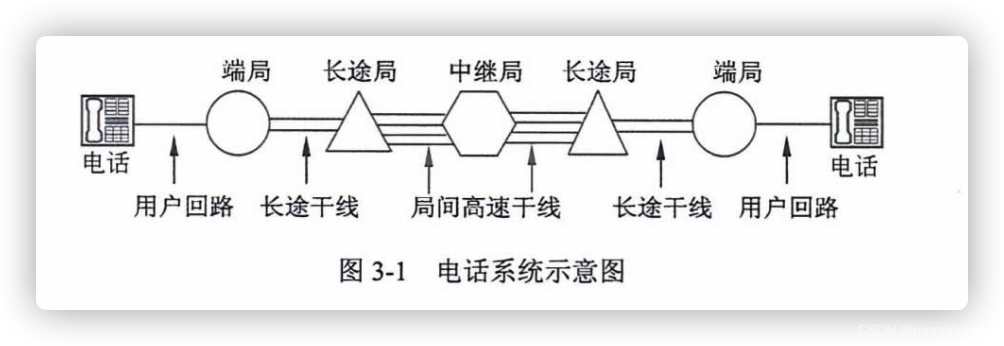

电话网由 3 个部分组成，本地回路、干线和交换机。干线和交换机一般采用数字传输和交换技术，而本地回路基本采用模拟线路。

电话线联网时需要在发送端通过调制解调器把数字信号转换为模拟信号，接收端再通过调制解调器将模拟信号变为数字信号。

2.2 本地回路

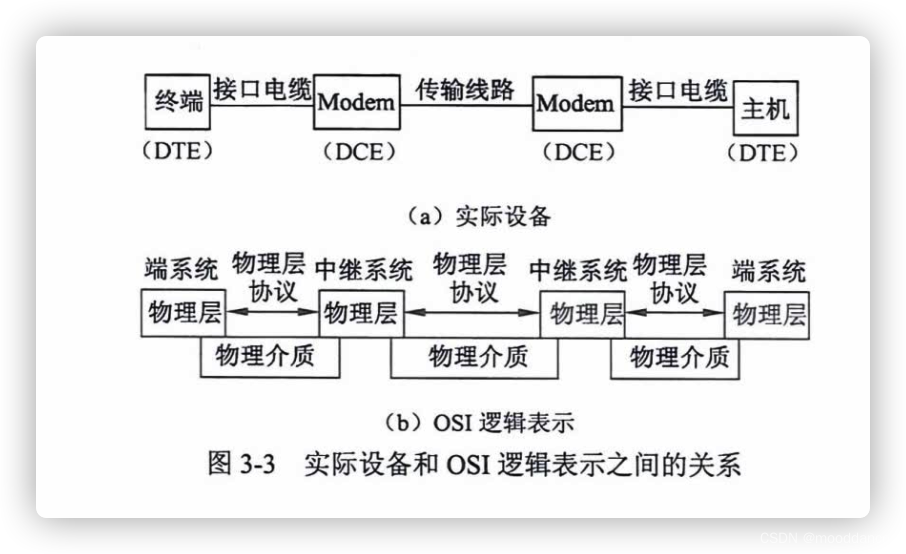

用户把计算机连接到电话网上就可以进行通信。按照 CCITT 的术语，用户计算机叫作数据终端设备 (Data Terminal Equipment， DTE)，因为这种设备代表通信链路的端点。

在通信网络边，有一个设备用于管理网络的接口，这个设备叫数据电路设备 (Data Circuit Equipment, DCE)。DCE 通常指调制解调器、数传机、基带传输器、信号变换器、自动呼叫和应答设备等。

它们提供波形变换和编码功能，以及建立、维持和释放连接的功能。物理层协议与设备之间 (DTE/DCE）的物理接口以及传送位的规则有关。物理介质的各种机械的、电磁的特性由物理层和物理介质之间的界线确定。

以 EIA 制定的 RS-232-C 接口为例，从机械特性、电气特性、功能特性、过程特性进行说明。

2.1.1机械特性

机械特性描述 DTE 和DCE 之问物理上的分界线，规定连接器的几何形状、尺寸大小、引线数、引线排列方式以及锁定装置等。

RS-232-C没有正式规定连接器的标准，只是在其附录中建议使用 25 针的口型连接器。当然，也有很多 RS-232-C 设备使用其他形式的连接器，特别是在微型机的 RS-232-C 串行接口上大多使用 9 针连接器。

2.1.2 电气特性

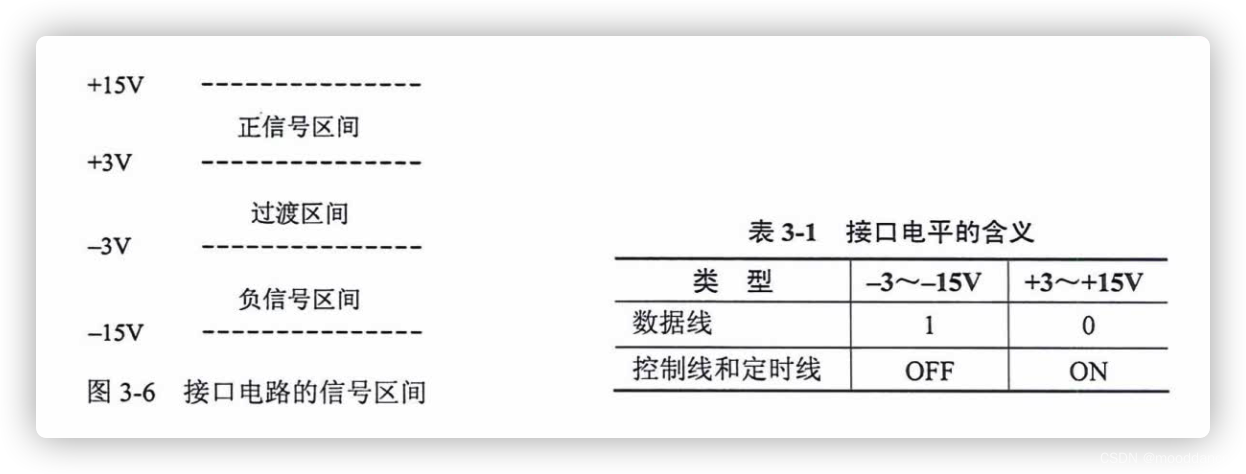

RS-232-C 采用的**V.28 标准电路，速率为 20kb/s，最长为 15米。 信源产生 3～15V的信号，±3V 之间是信号电平过渡区。

2.1.3 功能特性

功能特性对接口连线的功能给出确切的定义。从大的方面，接口线的功能可分为数据线、控制线、定时线和地线。有的接口可能需要两个信道，因而接口线又可分为主信道线和辅助信道线。

RS-232-C 采用的标准是 V.24。 V.24 为 DTE/DCE 接口定义了44 条连线，为 DTE/ACE 定义了 12条连线。ACE 为自动呼叫设备，有时和Modem 做在一起。

2.1.4 过程特性

物理层接口的过程特性规定了使用接口线实现数据传输的操作过程，这些操作过程可能涉及高层的功能，因而对于物理层操作过程和高层功能过程之间的划分是有争议的。

另一方面，对于不同的网络、不同的通信设备、不同的通信方式、不同的应用，各有不同的操作过程。

2.3 调制解调器

调制解调器 (Modulation and Demodulation， Modem）通常由电源、发送电路和接收电路组成。

电源提供Modem 工作所需要的电压；发送电路中包括调制器、放大器，以及滤波、整形和信号控制电路，它的功能是把计算机产生的数字脉冲转换为己调制的模拟信号；接收电路包括解调器以及有关的电路，它的作用是把模拟信号变成计算机能接收的数字脉冲。

2.4 历年真题

1. 2009 上半年
RS-232-C电气特性采用V.28标准电路，允许的数据速率是（B） ，传输距离不大于（B）。
A. 1Kbps B. 20Kbps C.100Kbps D.1Mbps
A. 1m B. 15m C.100m D. 1Km

2. 2009 上半年
关于RS-232-C标准的描述中，正确的是 （ B ）。
A.可以实现长距离远程通信
B.可以使用9针或25针D型连接器
C.必须采用24根线的电缆进线连接
D.通常用于连接并行打印机

三 X.25 公共数据网

这种传输方式很老了，基本上已经被淘汰了。

公共数据网是在一个国家或全世界范围内提供公共电信服务的数据通信网。CCIIT 于 1974年提出了访问分组交换网的协议标准，即X.25建议，后来又进行了多次修订。

1. x.25是一种分组交换技术 ，面向连接，建立虚链路
2. .25支持差错控制和流量控制，传输速率：64kbps

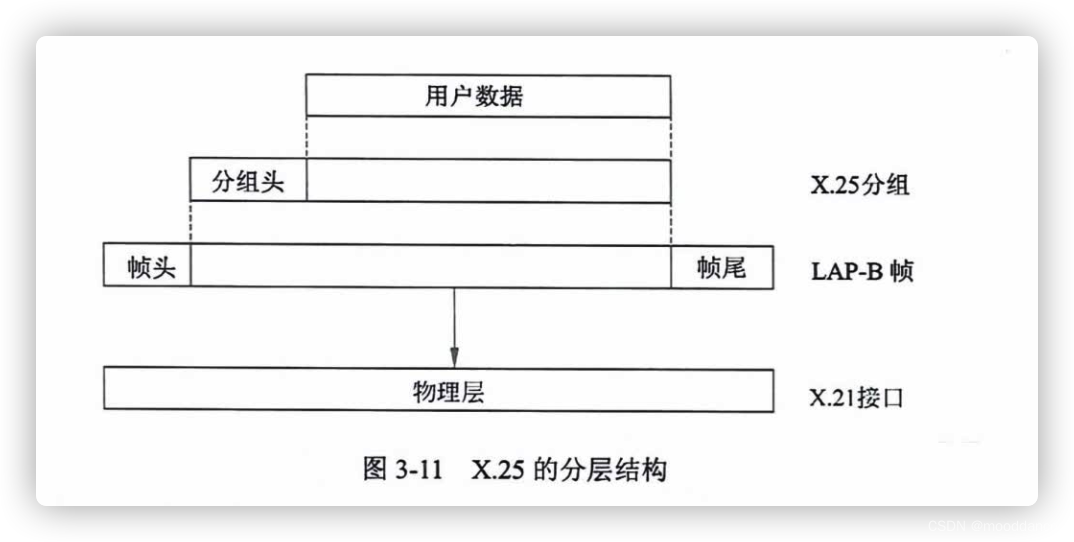

这个标准分为 3 个协议层，即物理层、链路层和分组层，分别对应于 ISO/OSI 参考模型的低三层。

1. 物理层规定用户终端与网络之间的物理接口，这一层协议采用x.21或 x.21bis建议。
2. 链路层提供可靠的数据传输功能，这一层的标准叫作 LAP-B (Link Access Procedure-Balanced), 它是HDLC 的子集。分组层提供外部虚电路服务，这—层协议是 x.25 建议的核心，特别称为 x.25 PLP 协议议(Packet Layer Protocol )。

3.1 流量控制和差错控制

3.1.1 流量控制

流量控制是一种协调发送站和接收站工作步调的技术，其目的是避免由于发送速度过快，使得接收站来不及处理而丢失数据。

通常，接收站有一定大小的接收缓冲区，当接收到的数据进入缓冲区后，接收器要进行简单的处理，然后才能清除缓冲区，再开始接收下一批数据。如果发送得过快，缓冲区就会溢出，从而引起数据的丢失。通过流控机制可以避免这种情况的发生。

1. 停等协议

工作原理是：发送站发出一帧，然后等待应答信号到达后再发送下一帧，接收站每收到一帧后送回一个应答信号 （ACK），表示愿意接收下一帧，如果接收站不送回应答，则发送站必须等待。 这样，在源和目标之间的数据流动是由接收站控制的。

假设在半双工的点对点链路上，S,站向 S,站发送数据帧，S,每发出一个帧就等待 S,送回应答信号。根据图 3-12 所示，发送一帧的时间为 T F A T_{FA}
