1 实验目的
(1)掌握动态路由协议的原理;
(2)掌握经典动态路由协议RIP的原理及过程;
(3)掌握动态路由协议RIP的配置过程。
2 实验内容
依据相应的网络拓扑要求,在路由器上配置动态路由协议RIP,实现全网连通。
3实验仪器及环境
(1)路由器2台;
(2)交换机2台;
(3)PC4台;
(4)双绞线、控制线若干。
4实验原理
(1)动态路由是指网络中的路由器之间相互通信,并传递路由信息,再利用收到的路由信息更新路由表的过程。它能够适时地适应网络结构的变化。如果路由更新信息表明发生了网络变化,路由选择协议就会重新计算路由,并发出新的路由更新信息。这些信息通过各个网络,引起各个路由器重新启动其路由算法,并更新各自的路由表来动态地反映网络拓扑变化,动态路由适用于网络规模大、网络拓扑复杂的网络。
(2)RIP(路由信息协议)使用跳数作为唯一的度量值。在RIP中,规定跳数的最大值为15跳,16跳就视为不可达。RIP进程使用UDP(用户数据报协议)的520号端口发送和接收RIP分组,RIP分组每隔30s就从每个启动的RIP的接口发送路由更新信息。
(3)
5实验步骤

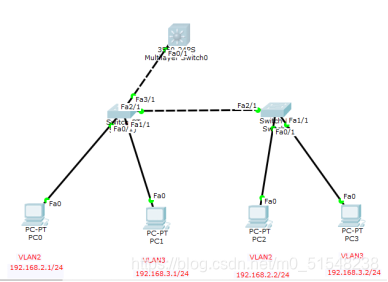

(1)创建网络拓扑图,如图1所示
图1 网络拓扑图
(2)在二层交换上建立VLAN2、VLAN3,如图2、图3所示;实现普通交换的功能,相同的VLAN间可以通信,不同的VLAN不能通信,如图4所示。
命令如下:
Switch>en
Switch#conf t
Enter configuration commands,one per line.End with CNTL/Z.
Switch(config)#hostname YLY1
Switch(config-if)#vlan 2
Switch(config-if)#vlan 3
Switch(config)#int fastet
