HDMI采集卡+Python+OpenCV实时显示画面

---

前言

视频采集卡：用来截断并捕获并复制视频信号，直接采集硬件视频输出接口的信号，从硬件层面去获取视频信号，再把视频信号返回到系统内生成视频文件。

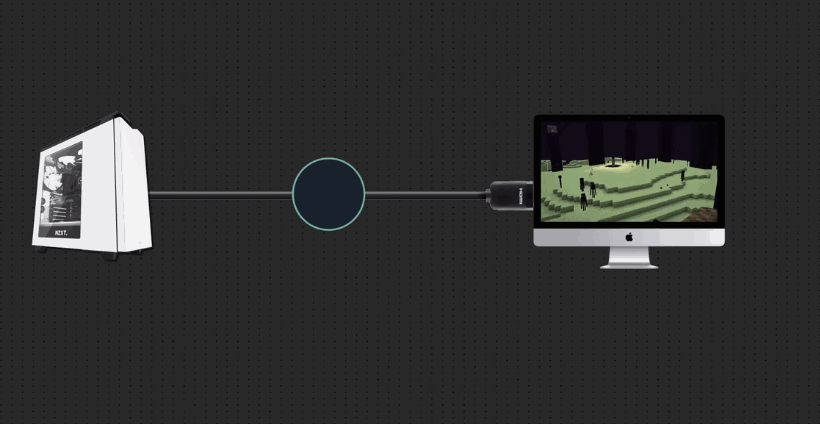

我们把原本输出到显示器的信号从中间截断，在中间复制一份，其中的一份照常输出给原来的显示设备，另一份通过一些特殊的手段拷贝下来，然后把这个拷贝的视频信号，重新编码成视频，输出到用来采集数据的机器上，就可以做到在显示器正常工作的情况下，我们依旧可以录制或者实时采集视频信号推流。
在使用USB视频采集卡将信号采集并传输到电脑上后，还需借助采集软件才可将信号储存下来。调用采集卡，选择好对应的视频和音频设备，存储分辨率、格式（MJPG）、码率等可以根据自己需求设置。

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、C+OpenCV获取采集卡索引号

使用c++获取USB采集卡的索引号，（一般为1）。

代码如下：

#include <opencv2/imgcodecs.hpp>
#include <opencv2/highgui.hpp>
#include "windows.h"
#include "dshow.h"
#include <iostream>

#pragma comment(lib, "strmiids.lib")
#pragma comment(lib, "quartz.lib")

using namespace cv;
using namespace std;

int listDevices(vector<string>& list) {
	ICreateDevEnum *pDevEnum = NULL;
	IEnumMoniker *pEnum = NULL;
	int deviceCounter = 0;
	CoInitialize(NULL);
	HRESULT hr = CoCreateInstance(CLSID_SystemDeviceEnum, NULL,
		CLSCTX_INPROC_SERVER, IID_ICreateDevEnum,
		reinterpret_cast<void**>(&pDevEnum));
	if (SUCCEEDED(hr))
	{
		hr = pDevEnum->CreateClassEnumerator(
			CLSID_VideoInputDeviceCategory,
			&pEnum, 0);
		if (hr == S_OK) {
			printf("SETUP: Looking For Capture Devices\n");
			IMoniker *pMoniker = NULL;
			while (pEnum->Next(1, &pMoniker, NULL) == S_OK) {
				IPropertyBag *pPropBag;
				hr = pMoniker->BindToStorage(0, 0, IID_IPropertyBag,
					(void**)(&pPropBag));
				if (FAILED(hr)) {
					pMoniker->Release();
					continue;  // Skip this one, maybe the next one will work.
				}
				VARIANT varName;
				VariantInit(&varName);
				hr = pPropBag->Read(L"Description", &varName, 0);
				if (FAILED(hr)) hr = pPropBag->Read(L"FriendlyName", &varName, 0);
				if (SUCCEEDED(hr))
				{
					hr = pPropBag->Read(L"FriendlyName", &varName, 0);
					int count = 0;
					char tmp[255] = { 0 };
					//int maxLen = sizeof(deviceNames[0]) / sizeof(deviceNames[0][0]) - 2;
					while (varName.bstrVal[count] != 0x00 && count < 255)
					{
						tmp[count] = (char)varName.bstrVal[count];
						count++;
					}
					list.push_back(tmp);
				}
				pPropBag->Release();
				pPropBag = NULL;
				pMoniker->Release();
				pMoniker = NULL;
				deviceCounter++;
			}
			pDevEnum->Release();
			pDevEnum = NULL;
			pEnum->Release();
			pEnum = NULL;
		}
	}
	return deviceCounter;
}

int main()
{
	vector<string> list;
	listDevices(list);
	int capid0 = 0, capid1 = 0;
	cout << "dev_size =      " << list.size() << endl;
	for (int i = 0; i<list.size(); i++)
	{
		if (list[i] == "3D Camera")
			capid1 = i;
		if (list[i] == "USB2.0 HD UVC WebCam")
			capid0 = i;
		cout << "device lists:  " << list[i] << "     i =   " << i << endl;
	}
	getchar();
	return 0;
}

运行代码，得到下图。
可见视频采集卡的索引号为1。
注：opencv的环境不用说自己配置还有两个系统库，需要额外的添加 #pragma comment(lib, “strmiids.lib”) #pragma comment(lib, “quartz.lib”)

参考： https://blog.csdn.net/Yancy_/article/details/107560034

---

二、Python+OpenCV使用步骤

1.引入库

代码如下：

#Python版本3.7.4
import cv2   #版本为4.5.2
import numpy as np

2.实时读取画面

代码如下：

cap0 = cv2.VideoCapture(1+ cv2.CAP_DSHOW)  # 视频流
#cap0.set(cv2.CAP_PROP_FOURCC, cv2.VideoWriter_fourcc('M', 'J', 'P', 'G'))  #读取视频格式
# 设置分辨率
cap0.set(cv2.CAP_PROP_FRAME_WIDTH, 1280)
cap0.set(cv2.CAP_PROP_FRAME_HEIGHT, 1024)
while(cap0.isOpened()):
    ret,frame=cap0.read()
    if ret==True:
        cv2.imshow("frame", frame)
    pass
    if cv2.waitKey(1000)&0xFF==ord("q"):
        break
    pass
pass
cap0.release()
cv2.destroyAllWindows()

注意当cv2.VideoCapture(*)中取0时，调用的是本地的摄像头；取1时，调用外置的摄像头。USB采集卡实际上已经通过usb接口被识别为视频流设备，只不过需要设置分辨率来显示画面。

---

三、C++OpenCV的配置

1.采用VS2015+OpenCV3.4.11的配置

1.采用VS2015+OpenCV3.4.11的配置
分别可在VS官网和opencv官网下载两款软件，OpenCV版本如下。

2.安装OpenCV

安装OpenCV,哪个盘均可，本人把他放到了E:\Program Files\opencv\opencv(本人安装时多放了一个文件夹，不要介意)文件夹下，如下图：

3.OpenCV环境变量的配置

3 提取之后进行环境变量的配置，此电脑-属性-高级系统设置-环境变量-系统变量-path中添加E:\Program Files\opencv\opencv\build\x64\vc14及E:\Program Files\opencv\opencv\build\x64\vc14\bin.添加之后确定，退出。

4.VC2015包含目录和库目录的配置

对VC2015属性页，进行包含目录和库目录的配置。

5.VC2015链接器-输入-附加依赖项的配置

对链接器-输入-附加依赖项并进行配置

这样就可以使用“一”中的代码了。
参考：https://blog.csdn.net/zhaojinzhi1992/article/details/108259296

---

总结

初次撰写，如有错误，尽请指正，不胜感谢。。。
