origin作图 基础中的基础 一图一opj

1.

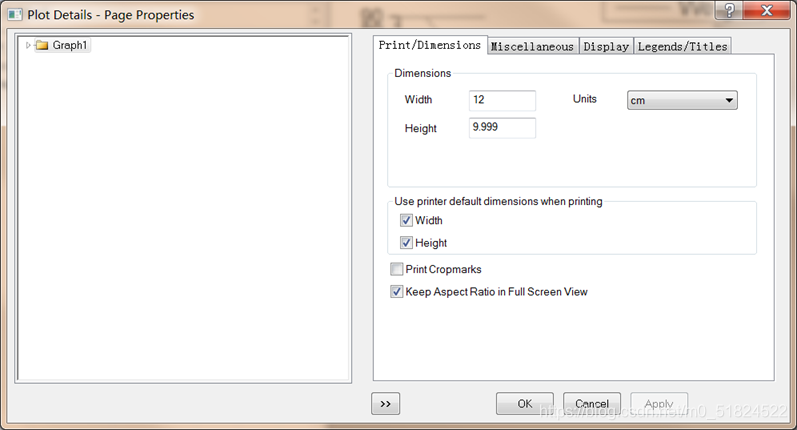

画完图后，在空白处鼠标右键-Properties-Print界面修改Width和Height：

组合1（12:10）；组合2（10:8），单位：cm



2.

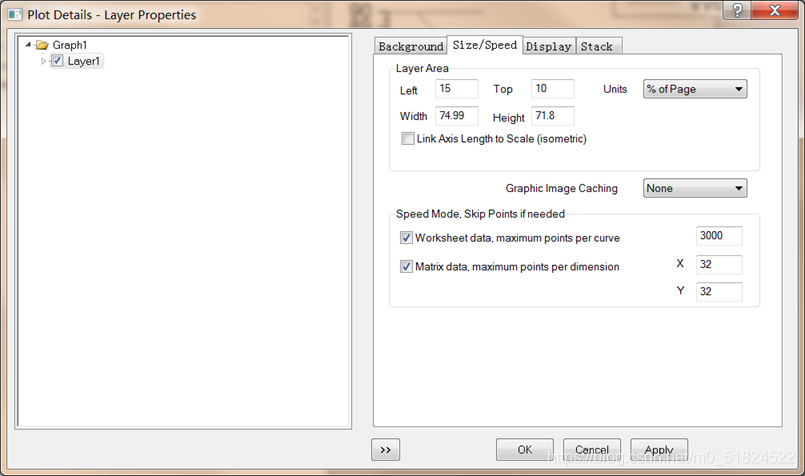

双击中心图画区域，在Size/Speed界面修改Left/Top使得图标位于画布中心区域

Width:75，Height:71.8



3.

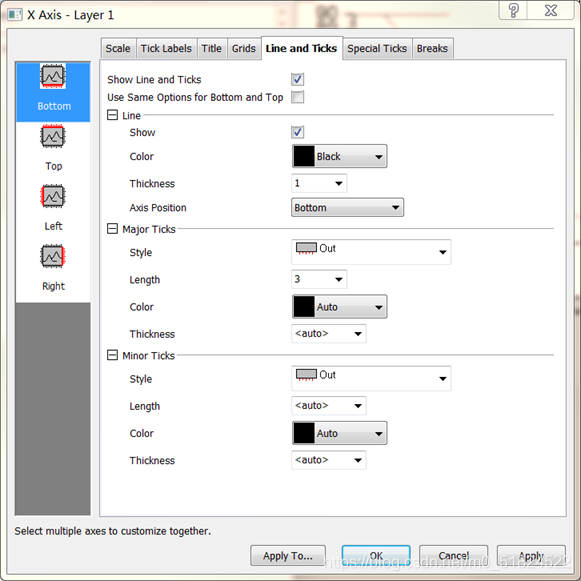

修改坐标轴粗细和字体大小

左右上下左右的坐标轴都可修改，若要添加上边和右边的坐标轴，在Line and Ticks模块

修改Length为3，Thickness为1

所有的字体可在Tools-Options里修改，字体设置为12大小，点确定。也可在上面界面处调整



4.

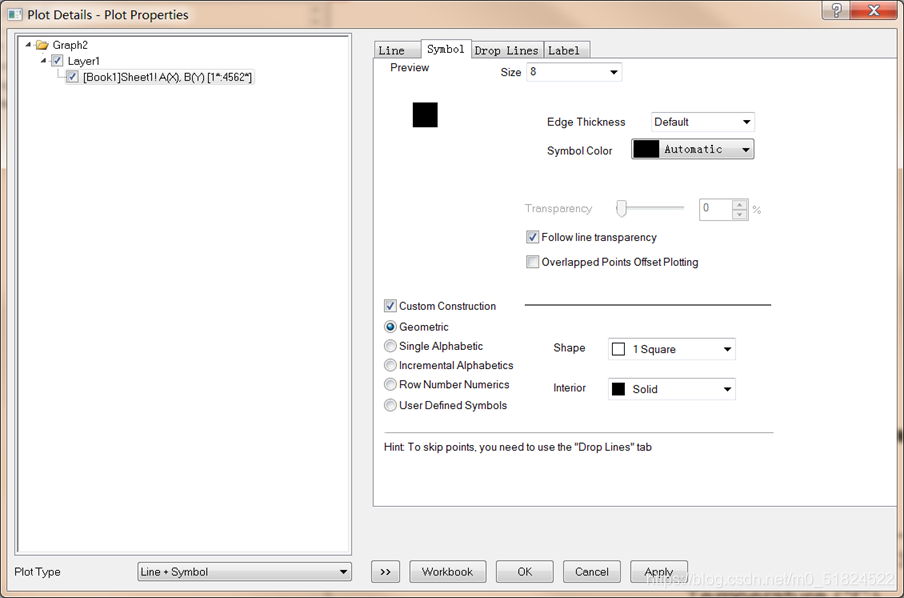

线条和标号大小修改

双击线条，对线条和标号大小进行反反复复修改



5.

导出图片

tif格式

image settings设置参数，DPI根据要求设置，一般300

Export seetings中选择page



6.建议

6.1 一张图一个opj，文件名：20201225-章2-图5-简短解释

6.2 系列图合理利用 Tools-Theme Organizer，严格一图一opj

6.3 耐心再耐心，图跟着论文排版走
