multisim笔记——界面介绍和仪器介绍元器件翻译

multisim笔记

image-20230422085944554

基本界面认识

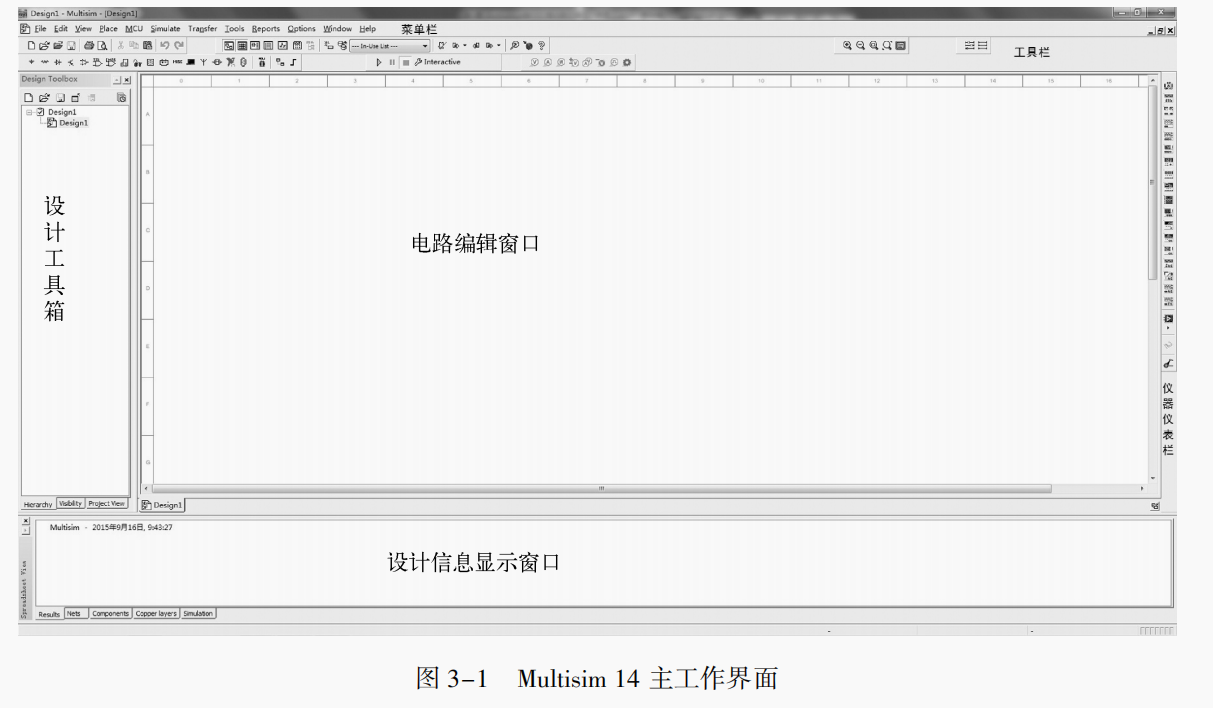

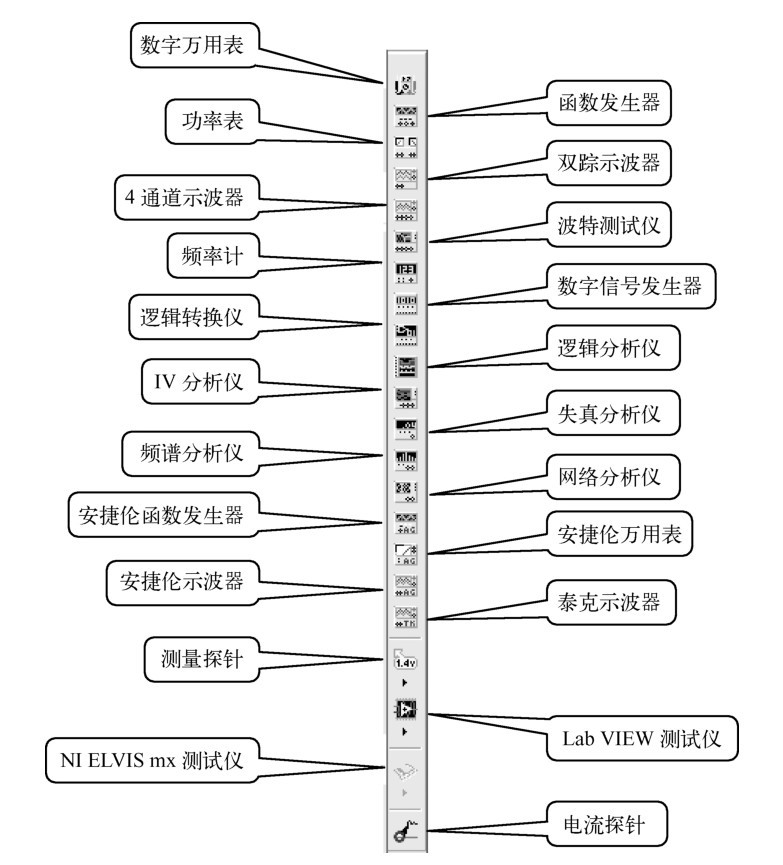

主界面菜单命令

image-20230421160144526

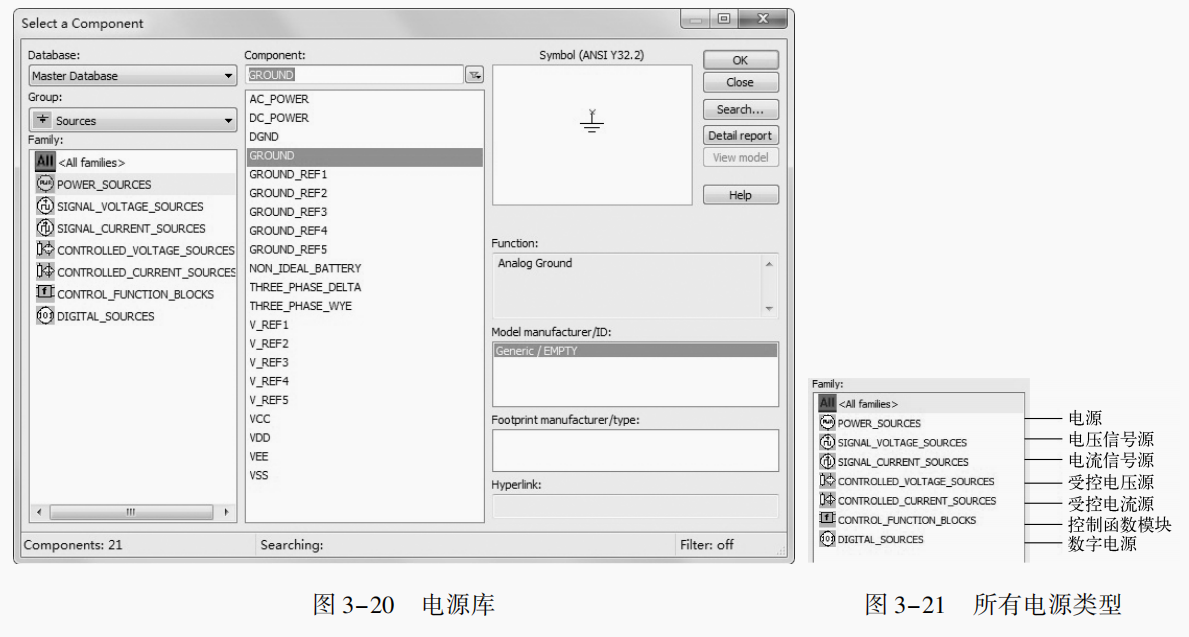

电源 (Source,) 单库

image-20230421163737863

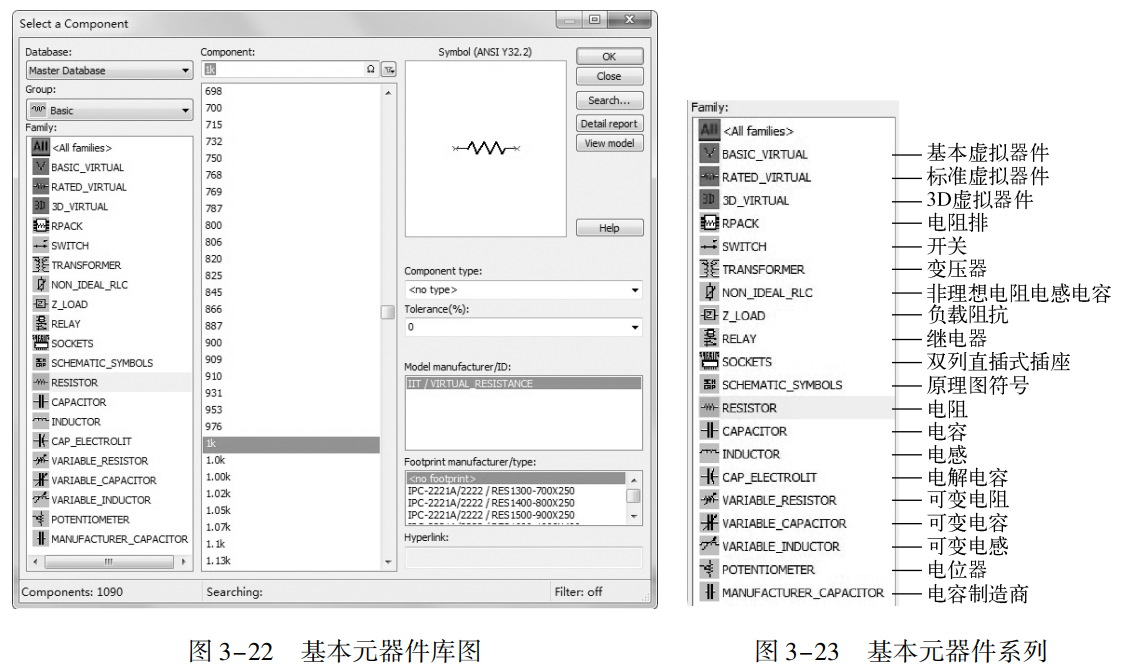

基本 (Basic) 元器件库

image-20230421155902541

二极管 (Diode)

image-20230421160322030

电子元器件分类

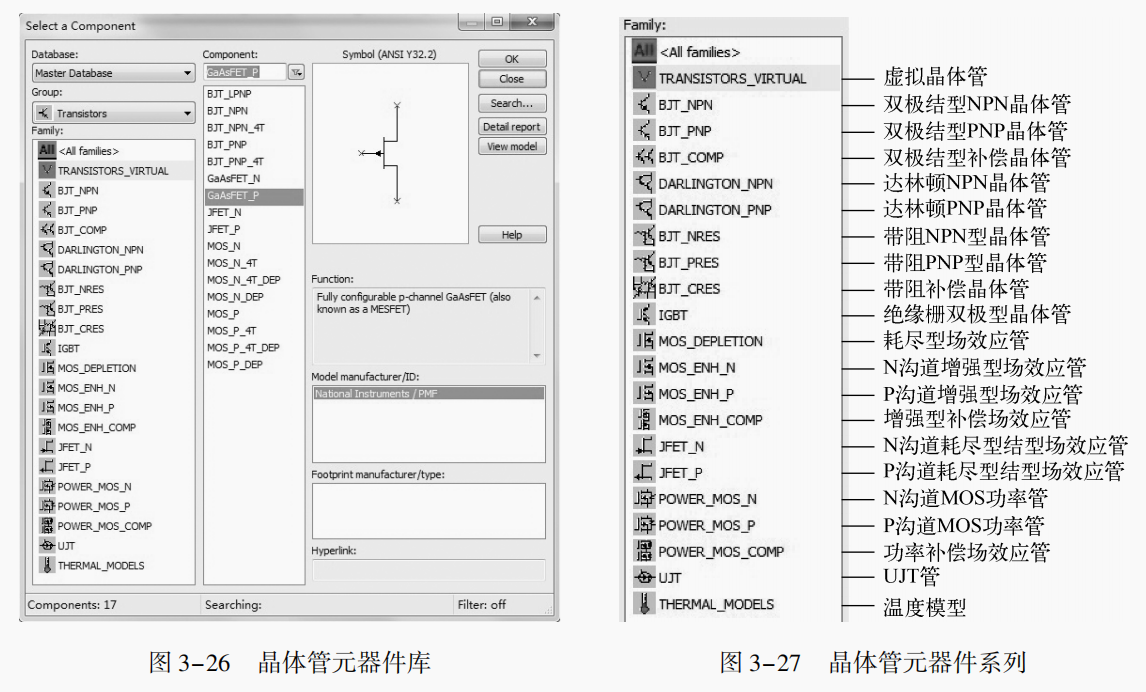

晶体管 (Transistors) 元器件库

image-20230421160646641

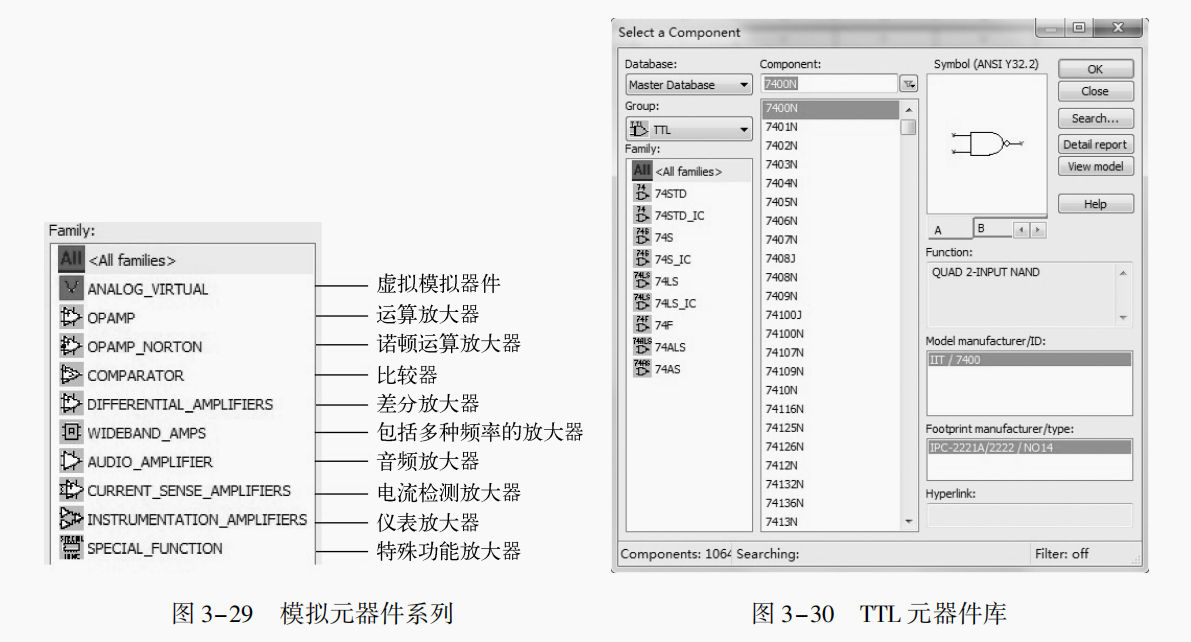

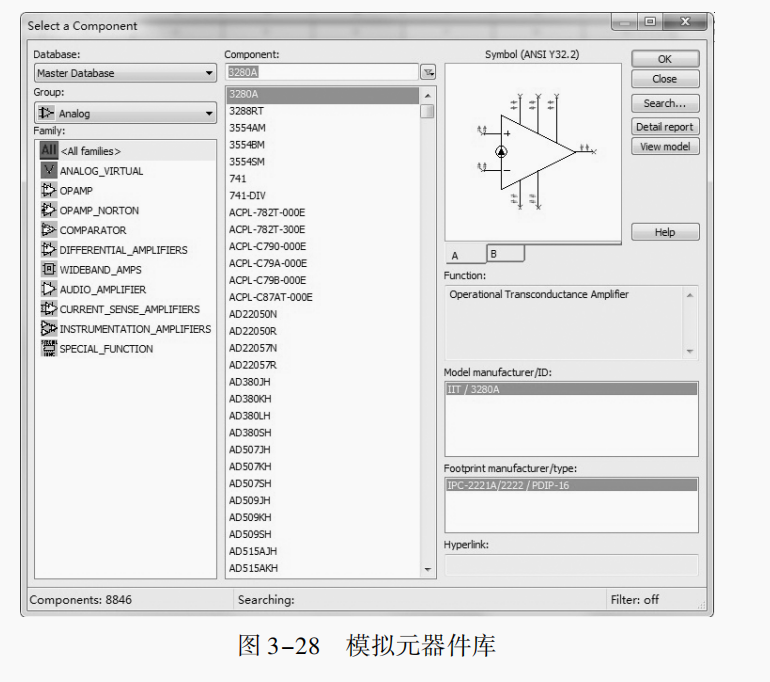

模拟元器件 (Analog Components) 库

image-20230421160707765

TTL元器件库

image-20230421160734462

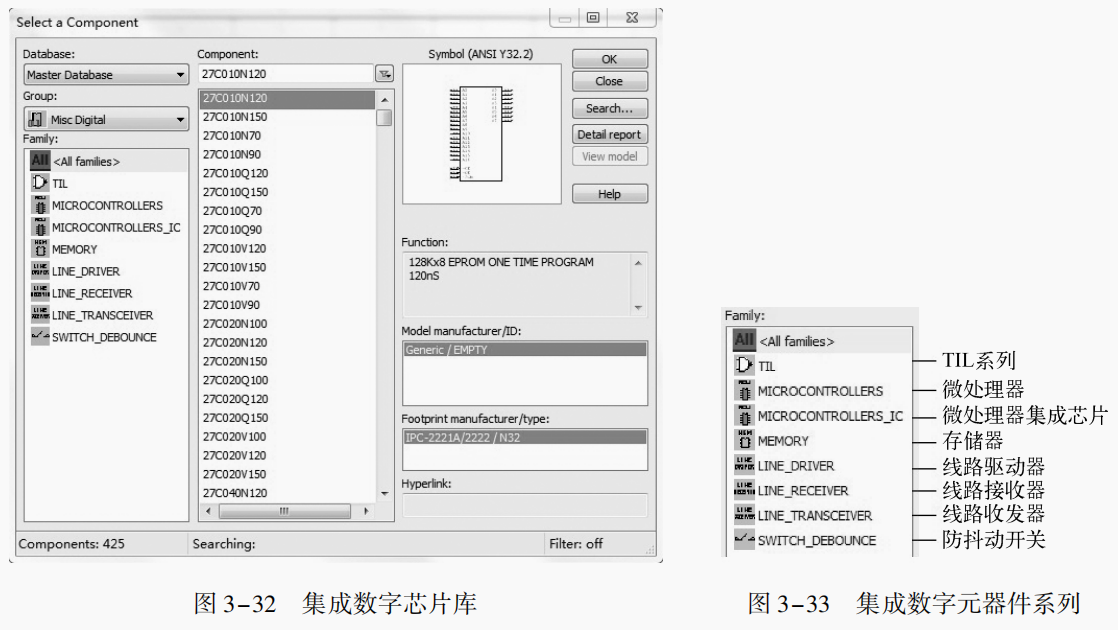

集成数字芯片库 (Misc Digital Components) 库

image-20230421160758897

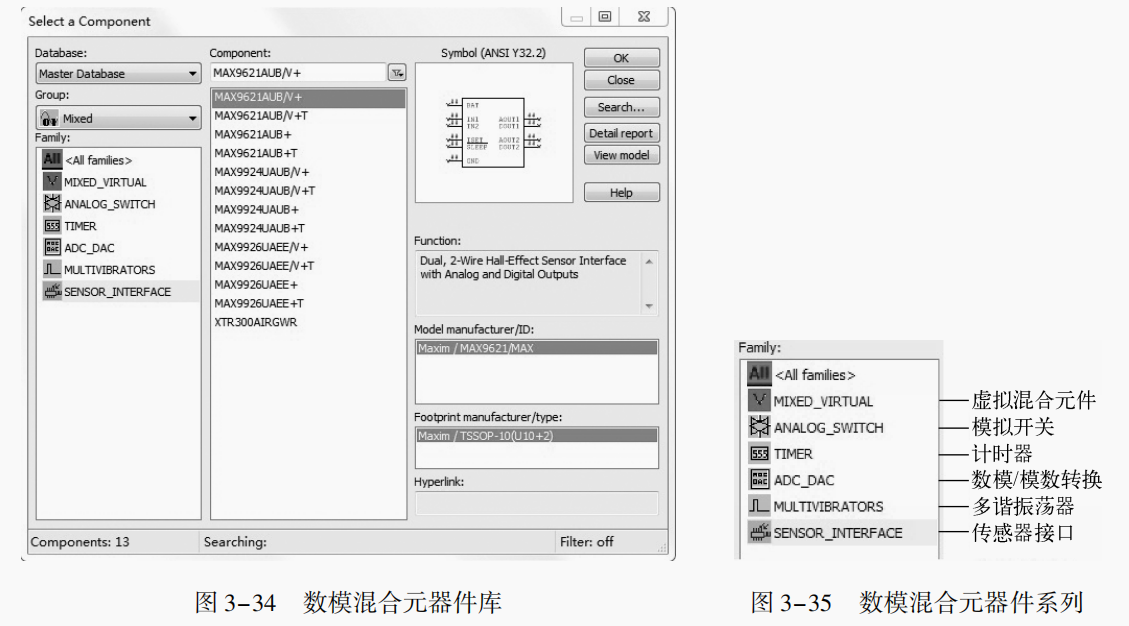

数模混合元器件 (Mixed Components) 库

image-20230421160823461

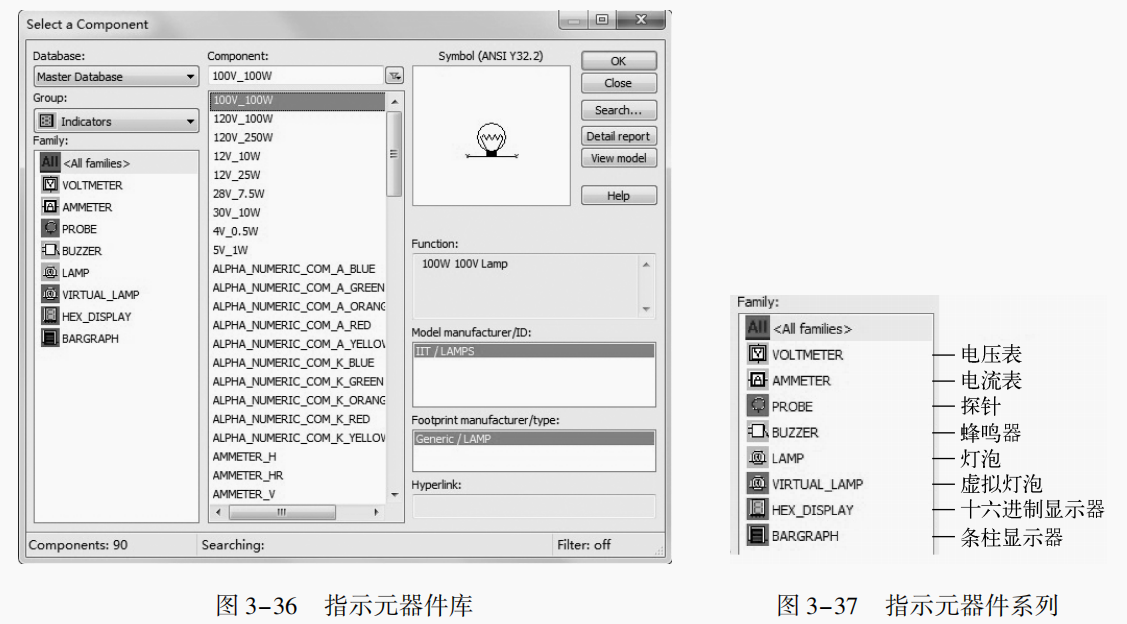

指示元器件 (Indicators Components) 库

image-20230421160847400

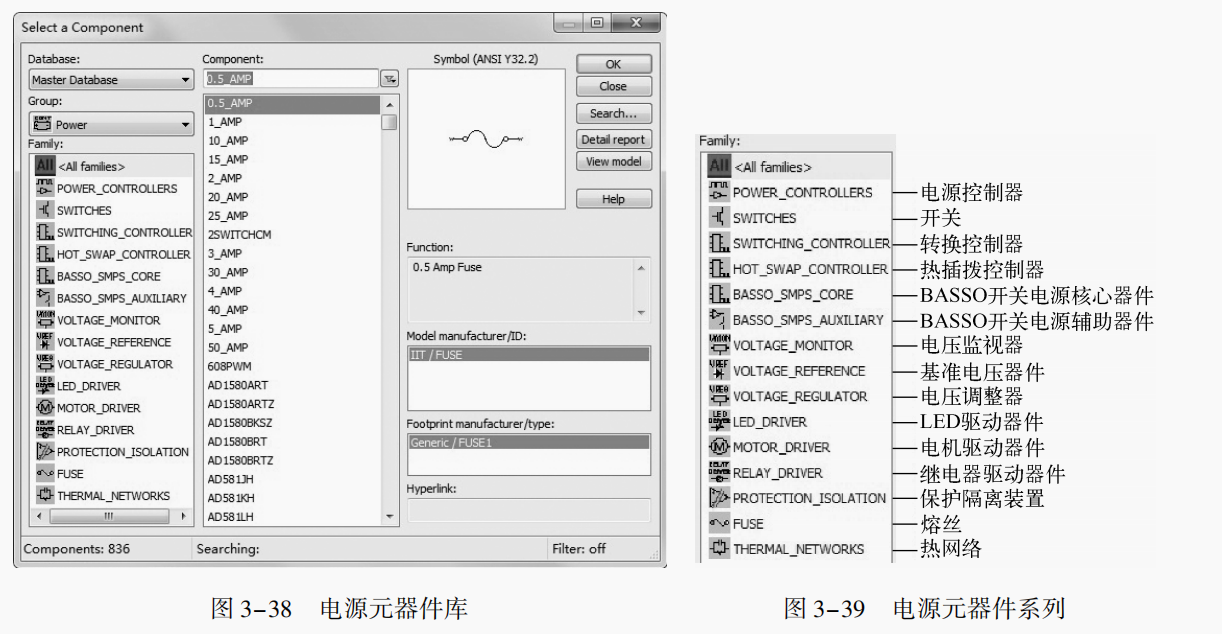

电源 (Power) 元器件库

image-20230421160902928

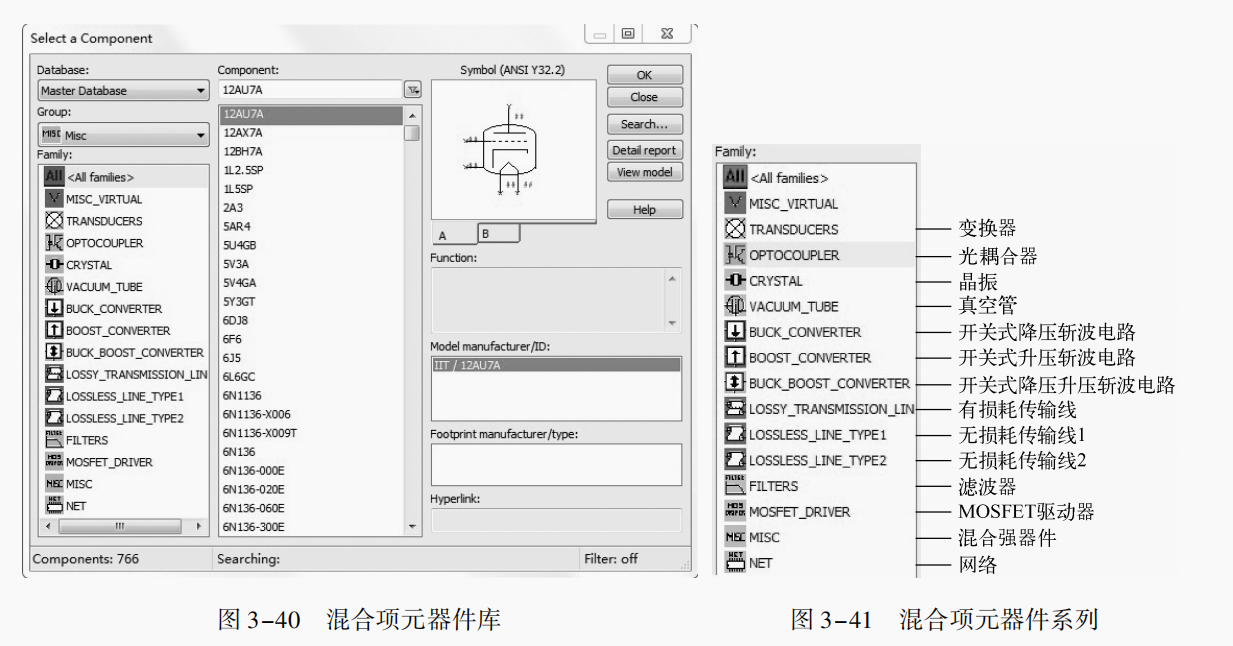

混合项 (Misc) 元器件库

image-20230421160925894

image-20230421160936838

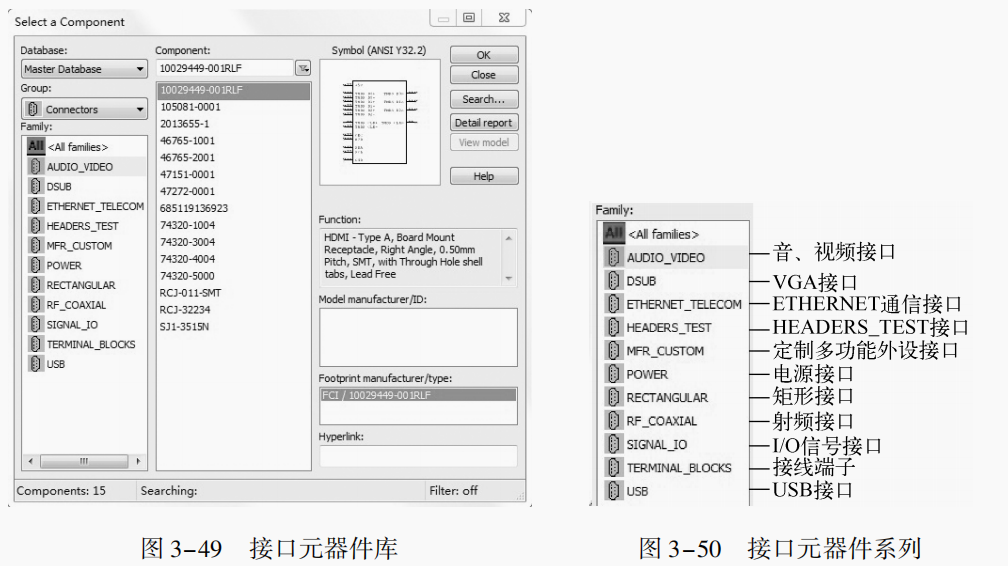

接口 (Connector) 元器件库

image-20230421161124370

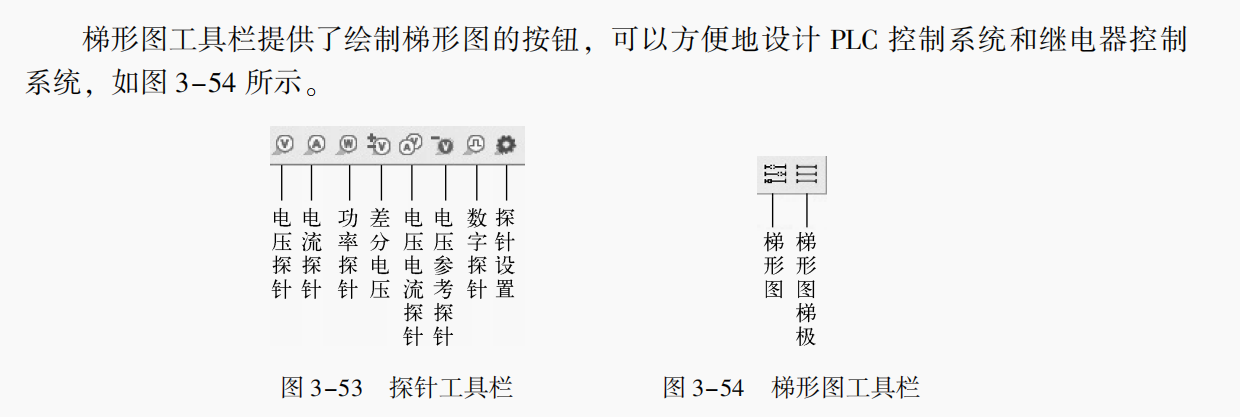

梯形图工具栏

image-20230421161219037

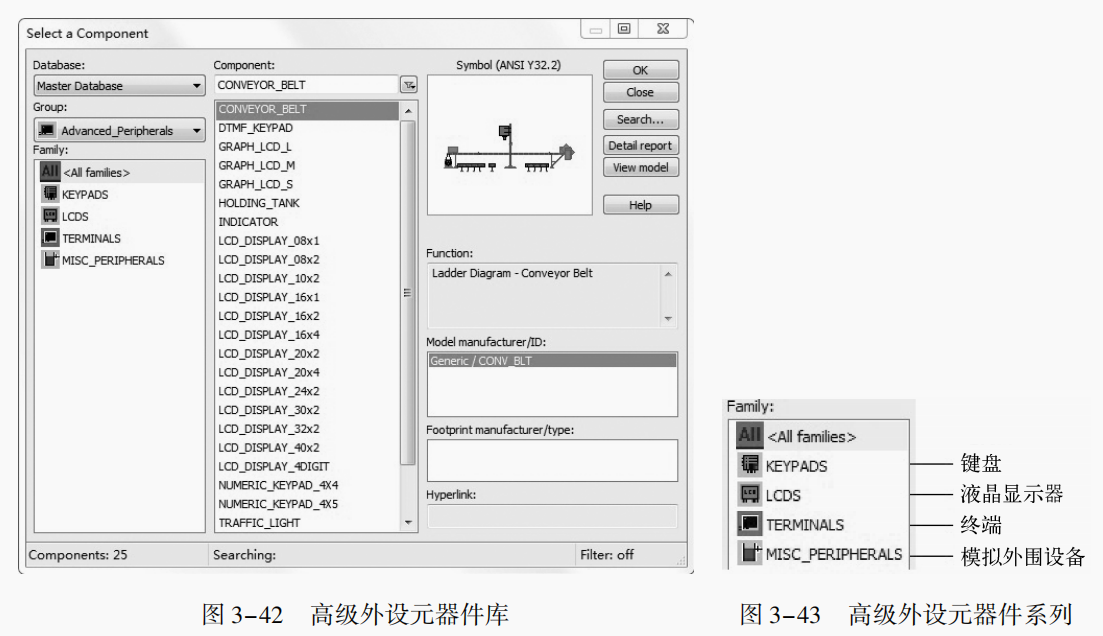

选择元器件和使用浏览窗口

默认情况下, 元器件设计工具栏图标按钮是可见的。 单击工具栏图标, 打开详细的浏览

窗口, 如图 4-4 所示。 窗口中各栏功能如下。

● Database: 元器件所在的库。

● Group: 元器件的类型。

● Family: 元器件的系列。

● Component: 元器件名称。

● Symbol: 显示元器件的示意图。

● Function: 元器件功能简述。

● Model manufacturer/ ID: 元器件的制造厂商/ 编号。

● Footprint manufacturer/ type: 元器件封装厂商/ 模式。

● Hyperlink: 超链接文件。

从 “Component” 列表框中选择需要的元器件, 它的相关信息也将随之显示; 如果选错

了元器件系列, 可以在浏览窗口的 “Component” 下拉列表框中重新选取, 其相关信息也将

随之显示。

选定元器件后, 单击 “OK” 按钮, 浏览窗口消失, 在电路窗口中, 被选择的元器件的

影子跟随光标移动, 说明元器件处于等待放置的状态, 如图 4-6 所示。

移动光标, 元器件将跟随光标移到合适的位置。 如果光标移到了工作区的边界, 工作区

会自动滚动。

选好位置后, 单击鼠标即可在该位置放下元器件。 每个元器件的流水号都由字母和数字

组成, 字母表示元器件的类型, 数字表示元器件被添加的先后顺序。 例如, 第一个被添加的

电源的流水号为 “U1”, 第二个被添加的电源的流水号为 “U2”, 依此类推。

### Multisim 14.0 中元器件图标大全 Multisim 14.0 是一款功能强大的电路仿真工具,提供了丰富的元器件库支持用户完成复杂的电路设计与分析工作。其元器件库涵盖了多种类型的电子元件,每种元器件都有对应的图标用于快速识别选择。 #### 图标分类概述 在 Multisim 14.0 的界面中,元器件库通过专门的栏位展示各种类别下的元器件及其对应图标。这些图标通常按照电气特性用途进行分组显示[^1]。例如: - **电源类元器件**:包括电压源、电流源等,常见图标为电池形状或箭头表示方向。 - **电阻器类元器件**:标准电阻器图标一般是一个波浪线图形。 - **电容器类元器件**:分为极化非极化两种,前者带有正负标志,后者则无此标记。 - **晶体管类元器件**:NPN PNP 型号分别有特定的方向指示符。 - **集成电路 (IC)**:复杂的功能模块常以矩形框加输入输出端口的形式呈现。 由于具体到每一个单独元器件可能涉及版权保护或者版本更新差异等原因,在这里无法逐一列举全部精确图像;但是可以通过查阅官方文档获取更详尽资料[^2]。 对于希望获得完整的元器件图标集合的情况,建议访问 National Instruments 官方网站下载最新版帮助文件或是参加由他们组织的相关培训课程来深入学习并掌握各个细节部分[^3]。 ```python # 示例代码仅作为演示如何加载基本组件至项目中,并不包含实际图标数据处理逻辑 import multisim_api as ma def load_component(component_name): component = ma.ComponentLibrary.get(component_name) if not component: raise ValueError(f"Component {component_name} does not exist.") return component.icon_path example_resistor_icon = load_component('Resistor') print(example_resistor_icon) ```
