摘要：Matlab借助M_map绘图

注：仅记录学习，如有侵权，联系删除。

1、所写内容只是个人理解，如有错误，还请包涵
2、所用主题为slandarer提供的墨滴模板
3、CSDN：勉为其难免免
4、微信公众号：飘散在人间的一缕青丝

一、安装M_map工具箱

点击链接，跳转到B站学海洋的小翁

看视频，如果遇到错误，请先看评论区。

m_map官网地址，点击跳转

二、M_map示例绘图

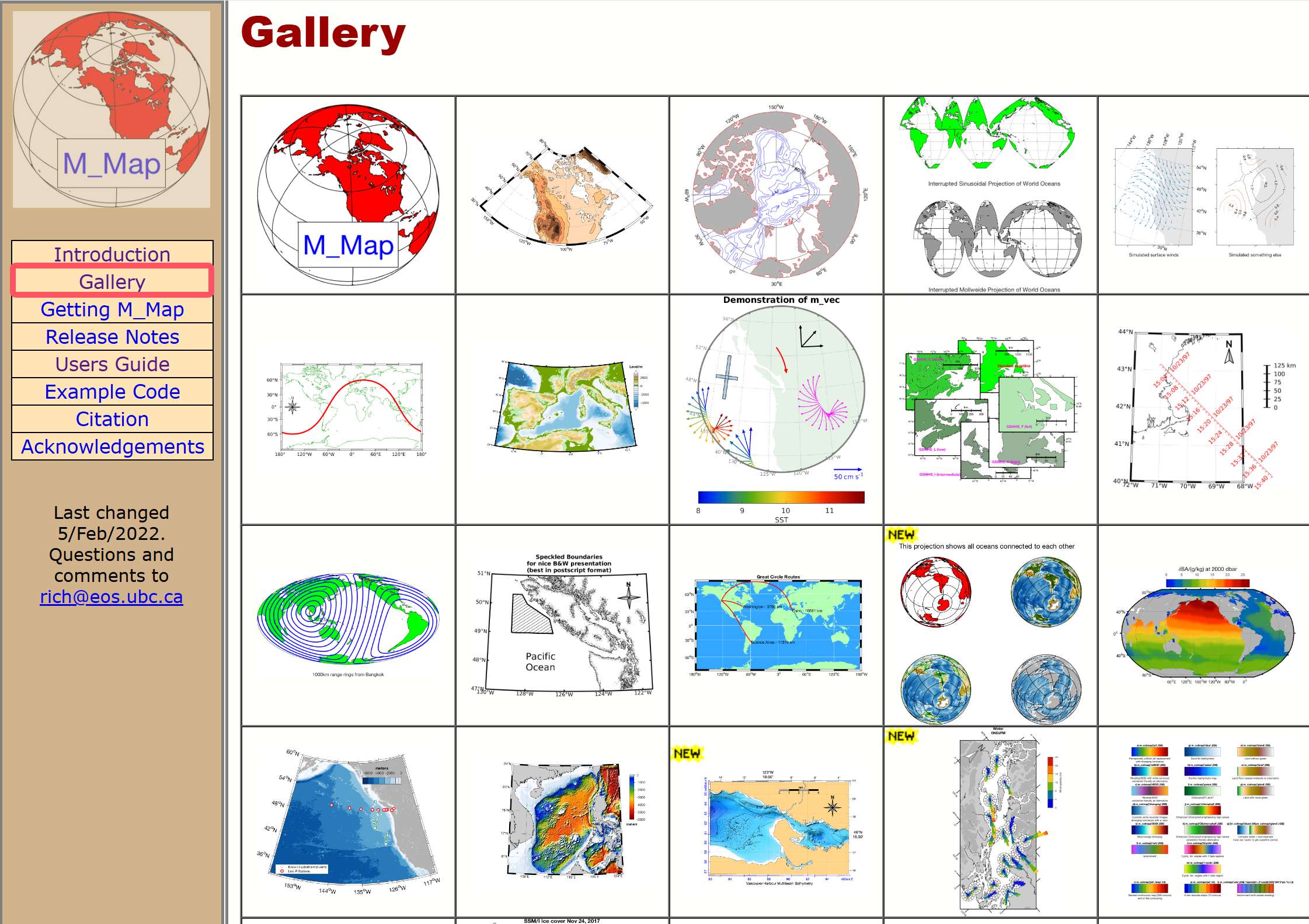

点击Gallery，每个图都有对应的代码，可参考学习。

三、M_map基本使用

1、投影方式确定
2、海岸线
3、增加网格

clc
clear
close all

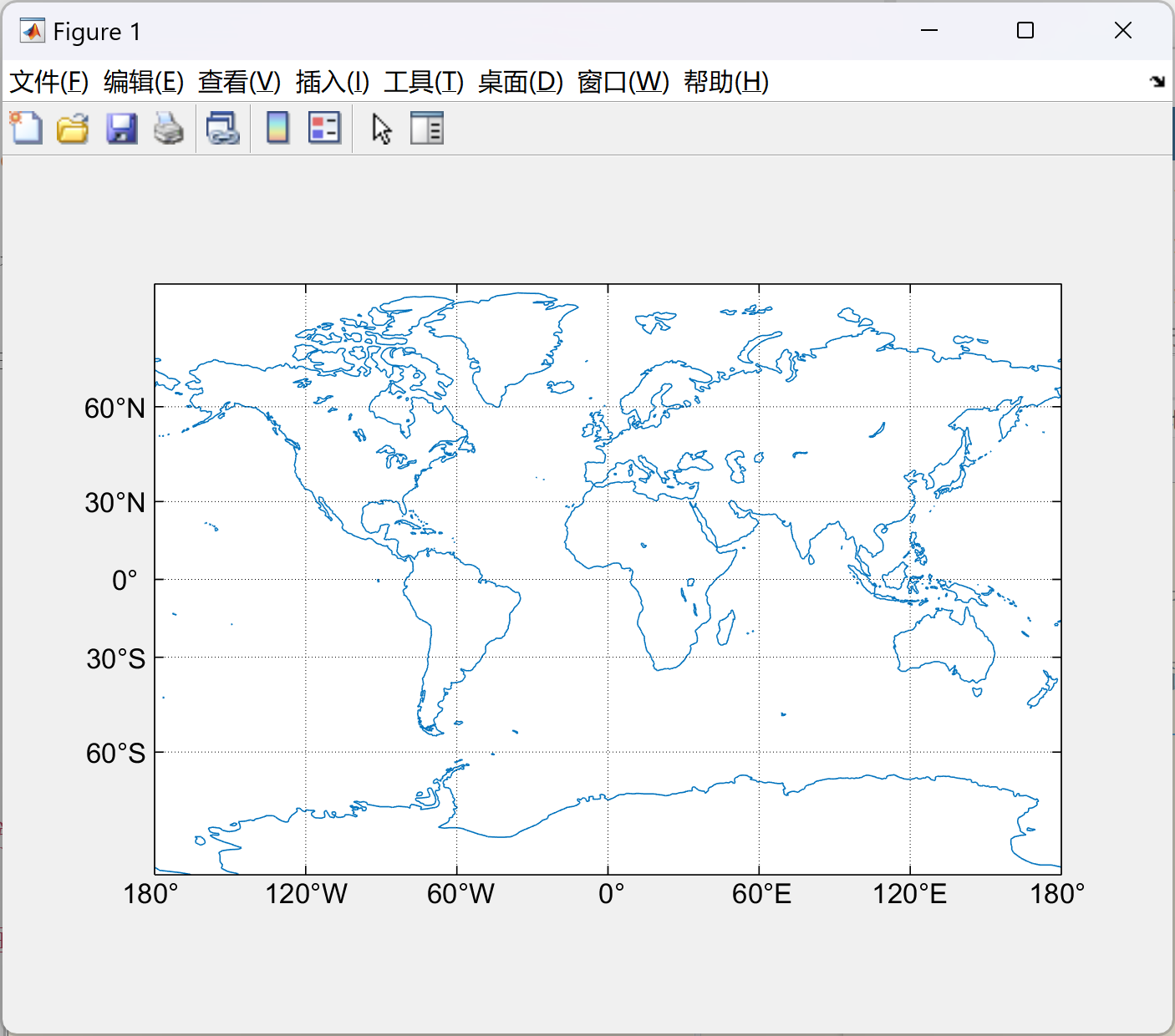

%% step1：确定投影方式，指定经纬度
m_proj('miller');
%% step2：海岸线的画法
m_coast;
%% step3：增加网格
m_grid;

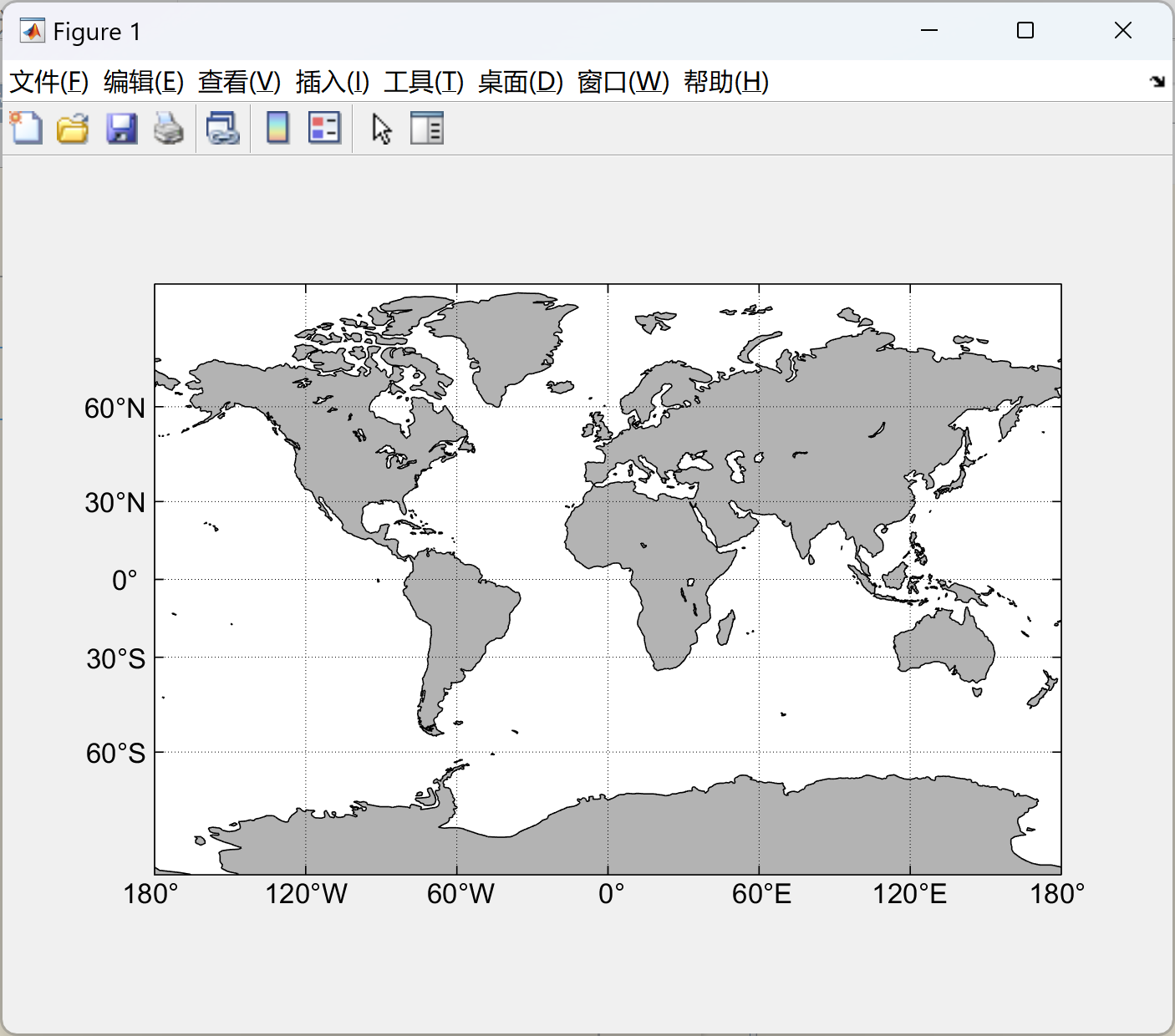

上述代码不需要自己的数据，工具包自带了数据，为了给海洋和陆地做区分，可修改代码，对陆地上色。一般用这个画的是海图，所以m_coast的pacth是给陆地上色，而不是给海洋上色。

clc
clear
close all
%% step1：确定投影方式，指定经纬度
m_proj('miller');
%% step2：海岸线的画法
m_coast('patch',[.7,.7,.7]);%给陆地上色，一般使用灰色
%% step3：增加网格
m_grid;

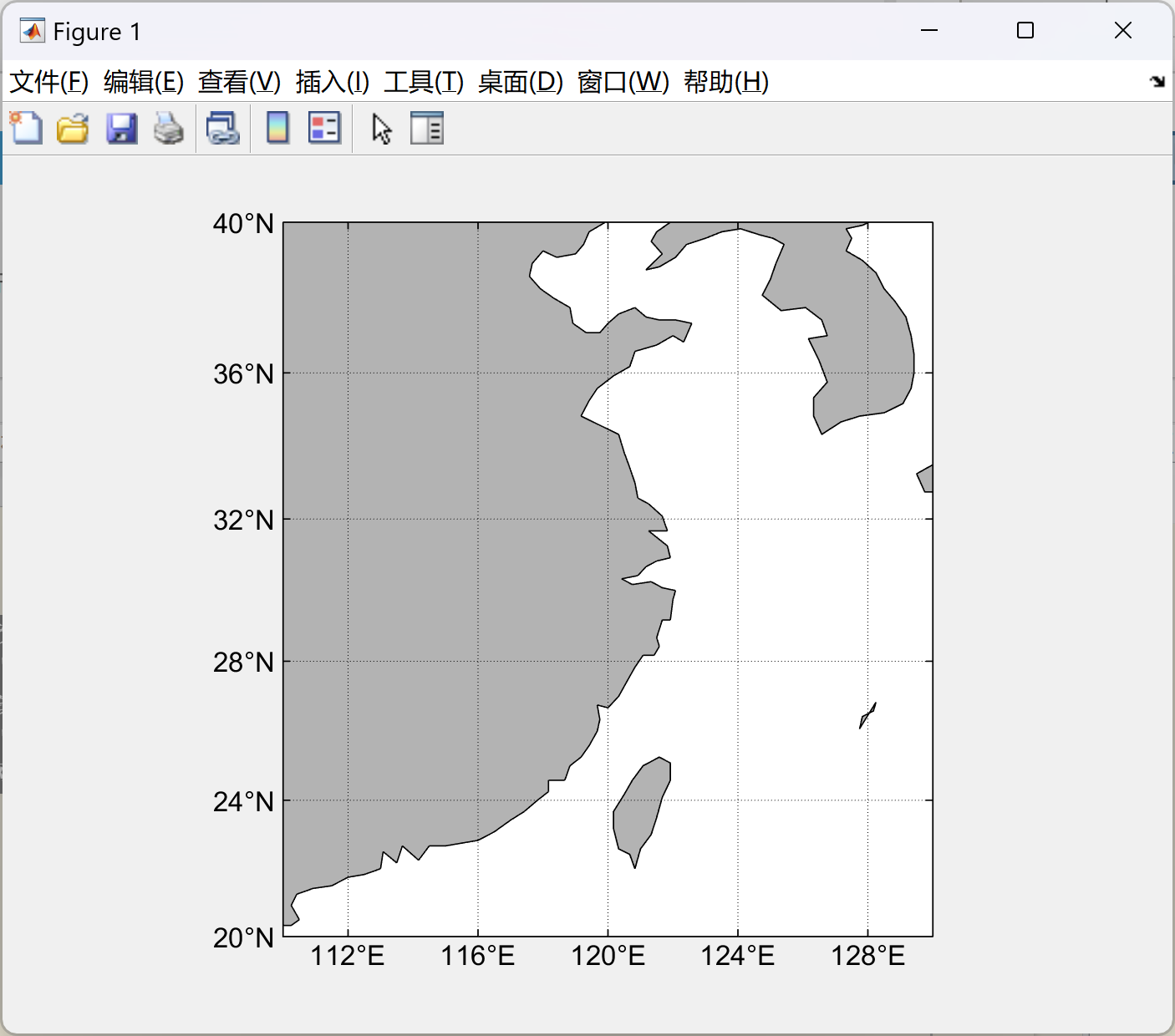

修改经纬度到指定区域，而不是全球。lon和lat指定范围

clc
clear
close all
%% step1：确定投影方式，指定经纬度
m_proj('miller','lon',[110,130],'lat',[20,40]);
%% step2：海岸线的画法
m_coast('patch',[.7,.7,.7]);%给陆地上色，一般使用灰色
%% step3：增加网格
m_grid;

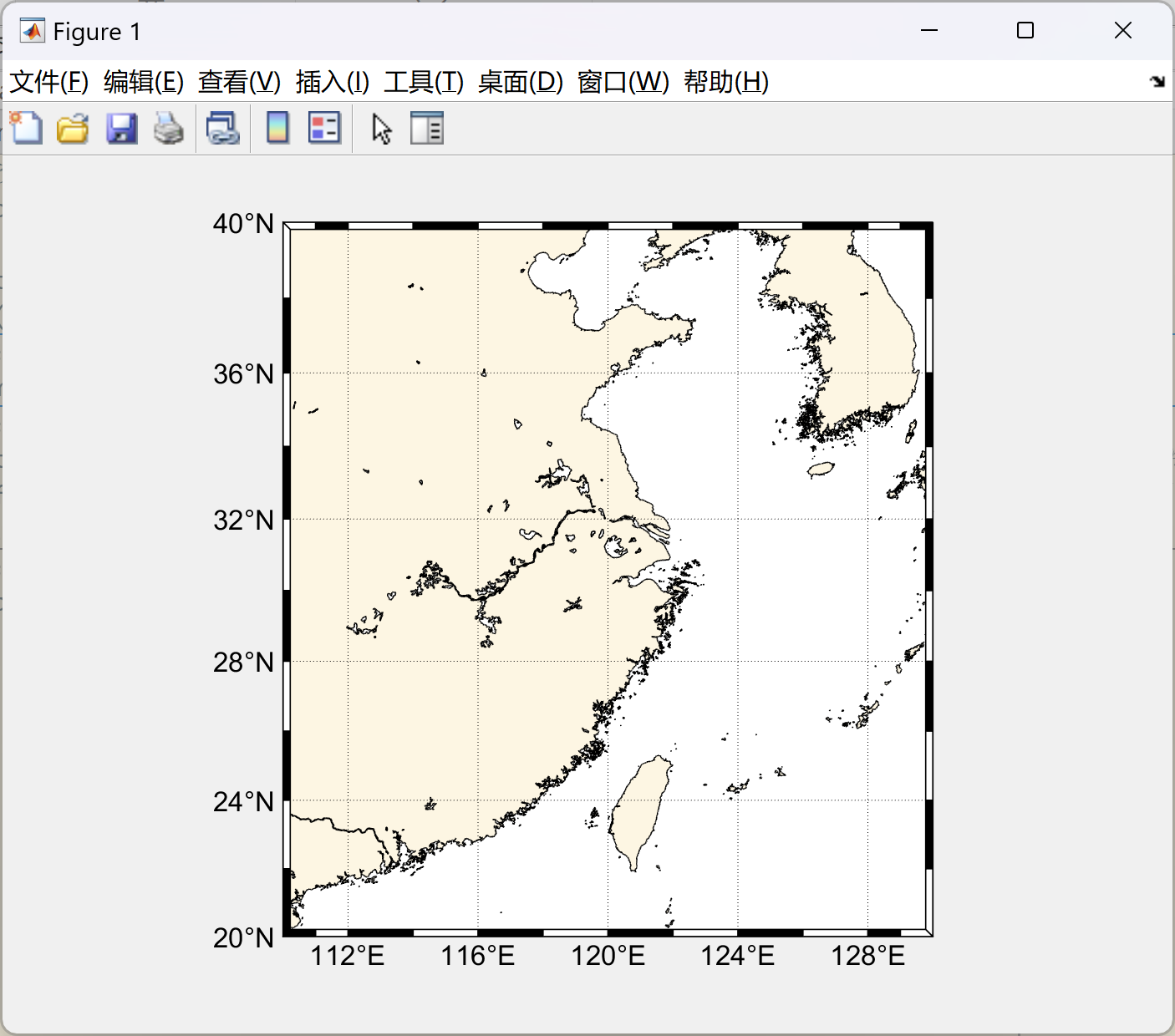

修改海岸线，用m_gshhs

clc
clear
close all
%% step1：确定投影方式，指定经纬度
m_proj('miller','lon',[110,130],'lat',[20,40]);
%% step2：海岸线的画法
% m_coast('patch',[.7,.7,.7]);%给陆地上色，一般使用灰色
m_gshhs_f('patch',[253, 246, 227]/255);
%% step3：增加网格
m_grid;

%% map的投影和岸线以及表示
clear;close all;clc
% miller 米勒投影 矩形 Miller Cylindrical
% Lambert 扇形投影
% m_proj('set') 这个命令可以查询所有的投影方式
%% step1：确定投影方式，指定经纬度
m_proj('miller','lon',[120.7273024829,120.7345941598],'lat',[36.3259704966,36.3339341039])% 选择投影方式 其实就是地图展现形式
%% step2：海岸线的画法 m_coast 和m_gshhs两种方式 example.mlx里面有具体的使用说明
% m_coast('patch',[.7,.7,.7]);% patch属性  给陆地进行上色 海洋目前展示是白色的 因为画的是海图，还有没各种数据，所以现在上色是没意义的
m_gshhs_f('patch',[253, 246, 227]/255);% 用m_gshhs_f画海岸线 分辨率更高，注意和m_coast同时只能用一个
% c、l、i、h、f 分别表示粗糙/低/中/高/满分辨率
%% step3：增加网格
m_grid('box','fancy');% 增加网格  m_grid get 可以查看属性

四、M_map画温度场图，等温线，风速

示例数据下载网址，ERA5数据，数据如何下载不再赘述，大家都有自己的原始数据。（注：示例数据可在公众号获取）

https://cds.climate.copernicus.eu/datasets/reanalysis-era5-single-levels?tab=download

%% 画海表温度图
clear;close all;clc

%% 读取文件

%ncdisp 查看文件内容
filename="singlelevelsfrom1979.nc";
ncdisp("singlelevelsfrom1979.nc")
nlon=double(ncread(filename,'longitude'));%   读取经度变量
nlat=double(ncread(filename,'latitude')); %   读取纬度变量
t2m=double(ncread(filename,'t2m'));       %   温度
%% 数据预处理
t2m = t2m-273.15;
[mlat,mlon]=meshgrid(nlat,nlon);
%% 画图
m_proj('miller','lon',[105 118],'lat',[4 21]);%miller
m_pcolor(mlon,mlat,t2m);%用pcolor上色
m_gshhs_f('patch',[0.7,0.7,0.7]);%一般给陆地上灰色的 这个颜色可以随便改 可以先用m_coast 分辨率低一点话，能快点画图
m_grid('box','fancy')
colormap(spring)
colorbar

hold on
% m_contour(mlon,mlat,t2m,'k')                  % 继续画上等温线 默认的showtext是关闭的
% m_contour(mlon,mlat,t2m,'k','showtext','on')  % 继续画上等温线 打开showtext
% 显示指定的温度线
% V = [26 26];% 如果只有一个温度的话，那么是26 26 写两遍
V = [26 30];% 如果想指定多个温度的话，26 30即可
m_contour(mlon,mlat,t2m,V,'k','showtext','on')

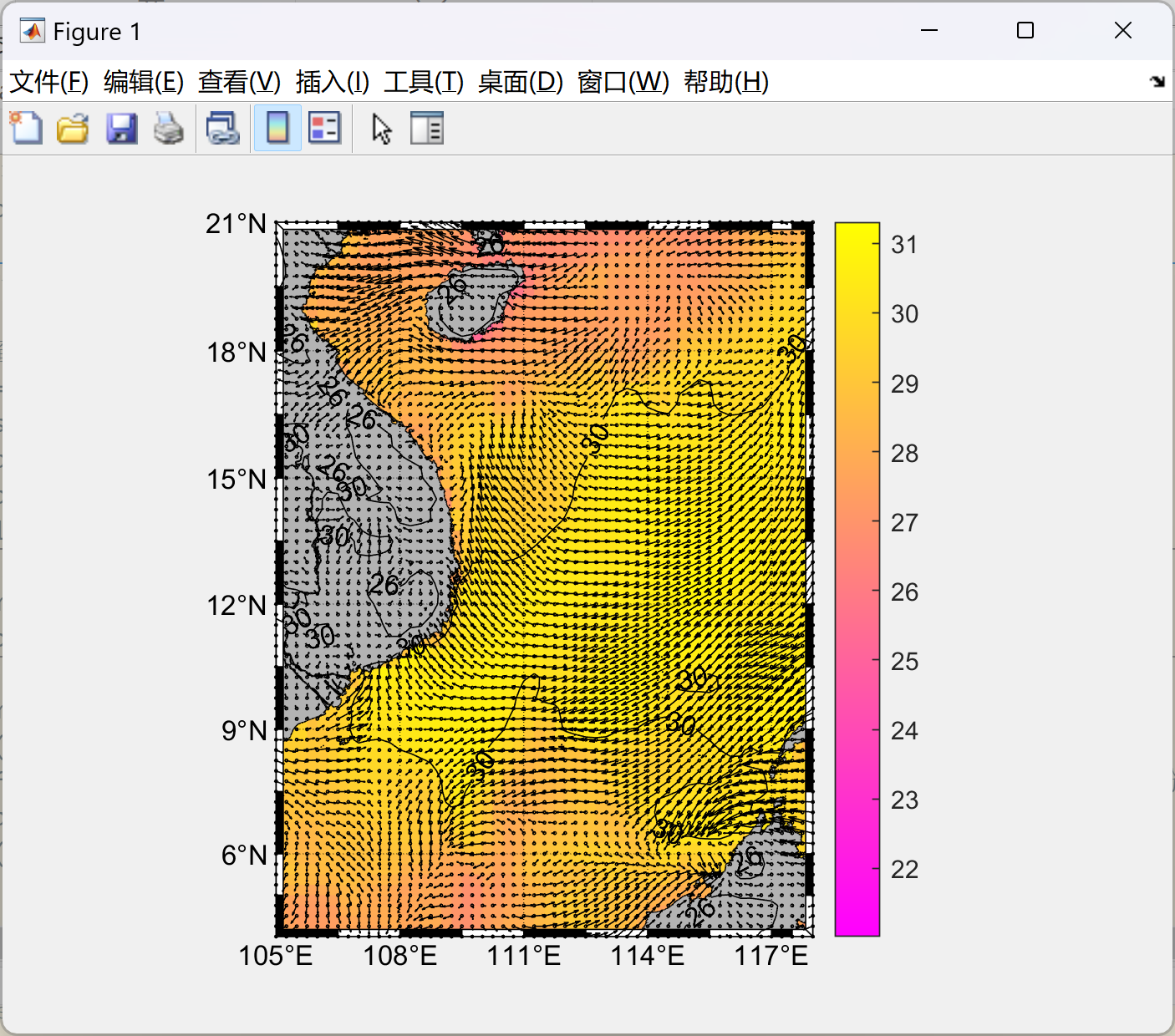

%% ==================在上述温度场继续绘制风速
u10=double(ncread(filename,'u10'));       %
v10=double(ncread(filename,'v10'));       %
qh = m_quiver(mlon,mlat,u10,v10,2,'color','k');% 可以返回句柄 然后设置箭头的各种属性 2代表箭头的大小
qh.Marker = "o";
qh.MarkerSize = 1;

五、图形修饰

类似于plot，contourf，colorbar，colormap都可以返回句柄，然后查询都有什么属性，就可以设置各个属性进行图形修饰了。

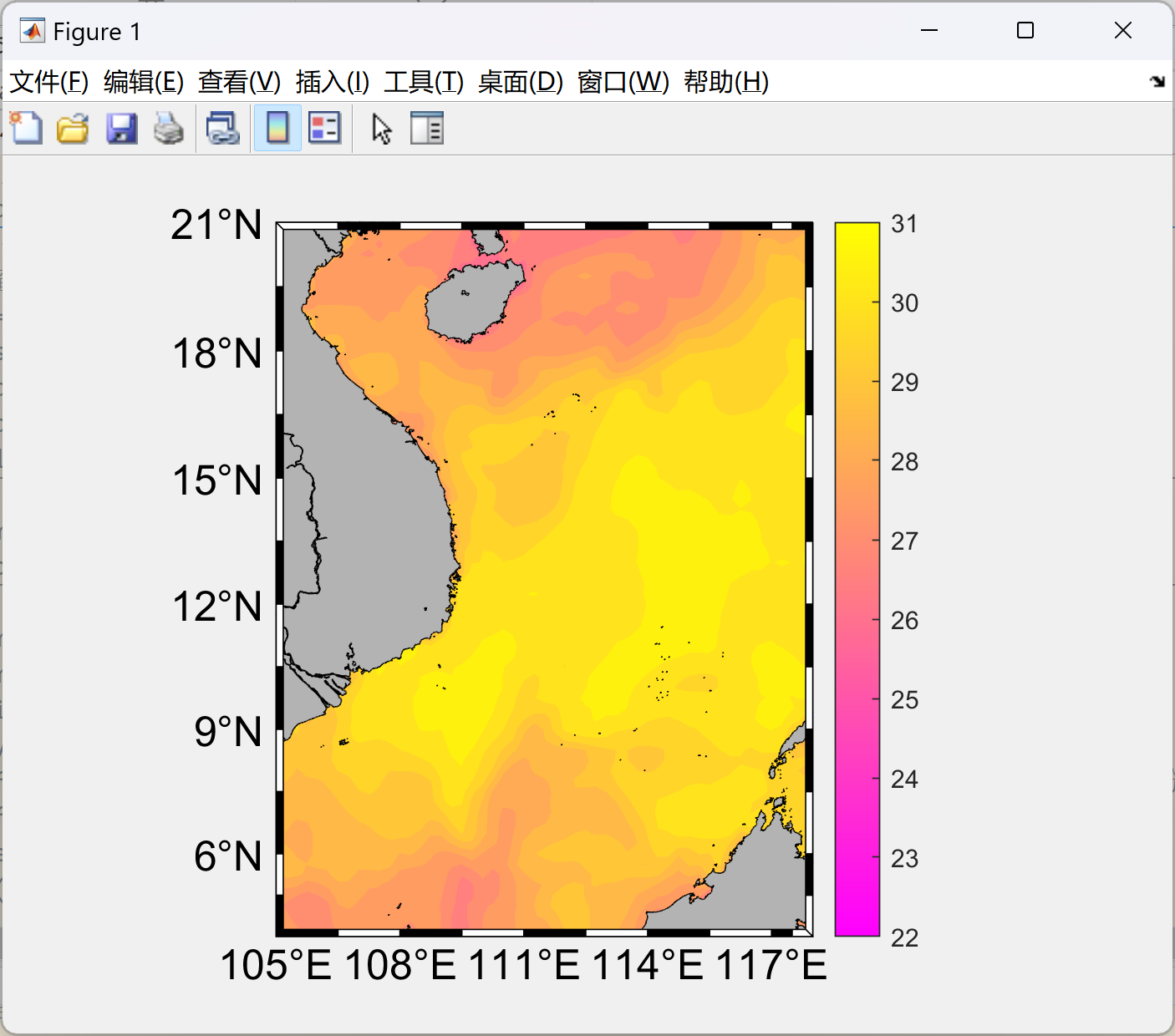

%% 画经纬度网格线粗细以及经纬度字号大小设置
clear;close all;clc
%% 读取文件
%ncdisp 查看文件内容
filename="singlelevelsfrom1979.nc";
ncdisp("singlelevelsfrom1979.nc")
nlon=double(ncread(filename,'longitude'));%   读取经度变量
nlat=double(ncread(filename,'latitude')); %   读取纬度变量
t2m=double(ncread(filename,'t2m'));       %   温度
%% 数据预处理
t2m = t2m-273.15;
[mlat,mlon]=meshgrid(nlat,nlon);
%% 画图
m_proj('miller','lon',[105 118],'lat',[4 21]);%miller
[c,h] = m_contourf(mlon,mlat,t2m);%用pcolor上色
h.LevelList = 22:0.5:31;
h.LineStyle = 'none';
m_gshhs_f('patch',[0.7,0.7,0.7]);%一般给陆地上灰色的 这个颜色可以随便改 可以先用m_coast 分辨率低一点话，能快点画图
m_grid('fontname','timenewrom','box','fancy','fontsize',15, ...
    'linestyle','none','linewidth',2)%添加网格线
colormap(spring)
h_cbar = colorbar;
% h_cbar.Ticks = [20:5:30];

六、画轨迹、增加文字标注

%% 画轨迹
clear;close all;clc
%% 读取文件
%ncdisp 查看文件内容
filename="singlelevelsfrom1979.nc";
ncdisp("singlelevelsfrom1979.nc")
nlon=double(ncread(filename,'longitude'));%   读取经度变量
nlat=double(ncread(filename,'latitude')); %   读取纬度变量
t2m=double(ncread(filename,'t2m'));       %   温度
%% 数据预处理
t2m = t2m-273.15;
[mlat,mlon]=meshgrid(nlat,nlon);
%% 画图
m_proj('miller','lon',[105 118],'lat',[4 21]);%miller
[c,h] = m_contourf(mlon,mlat,t2m);%用pcolor上色
h.LevelList = 22:0.5:31;
h.LineStyle = 'none';
m_gshhs_f('patch',[0.7,0.7,0.7]);%一般给陆地上灰色的 这个颜色可以随便改 可以先用m_coast 分辨率低一点话，能快点画图
m_grid('fontname','timenewrom','box','fancy','fontsize',15, ...
    'linestyle','none','linewidth',2)%添加网格线
colormap(spring)
h_cbar = colorbar;
% h_cbar.Ticks = [20:5:30];

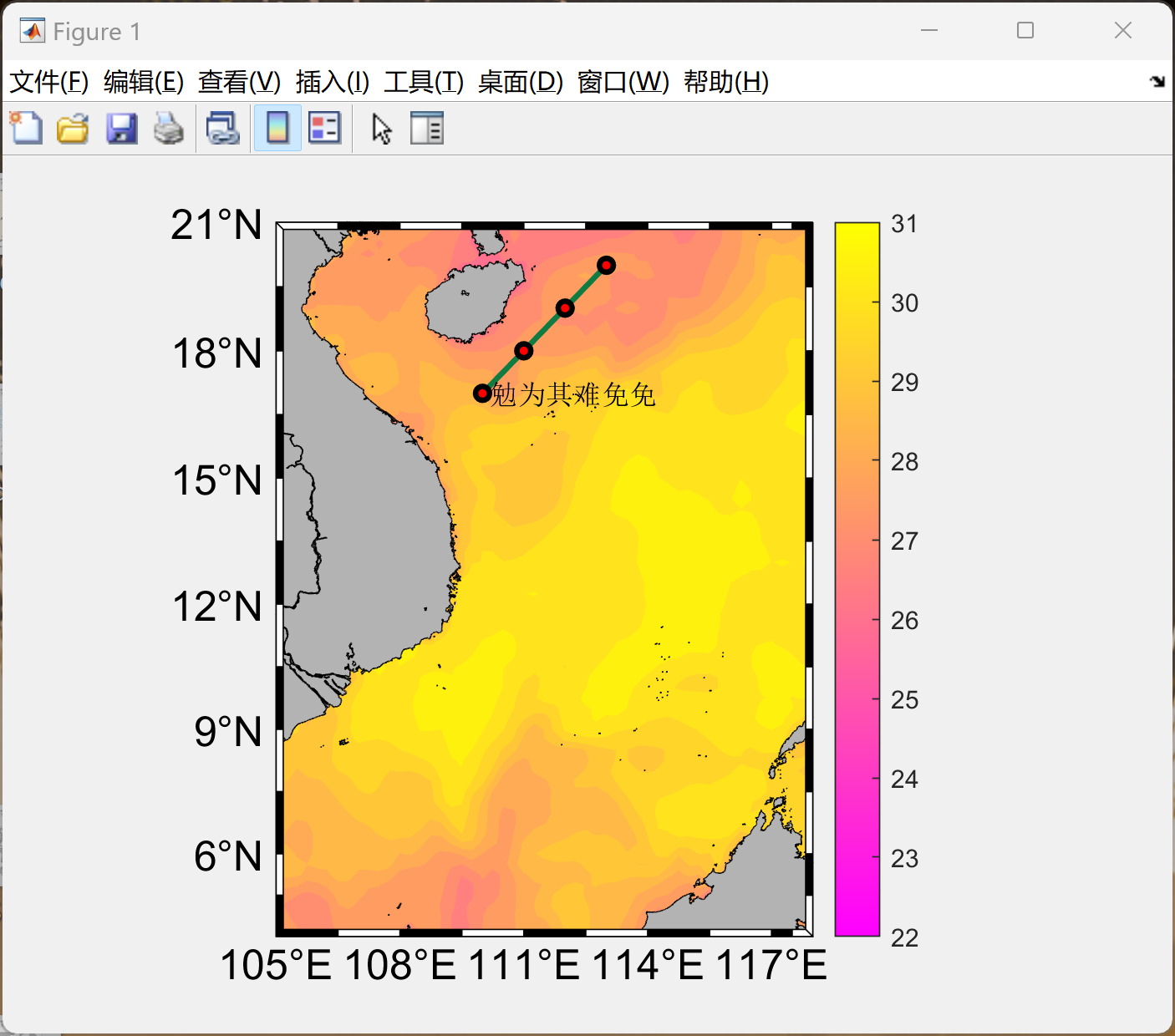

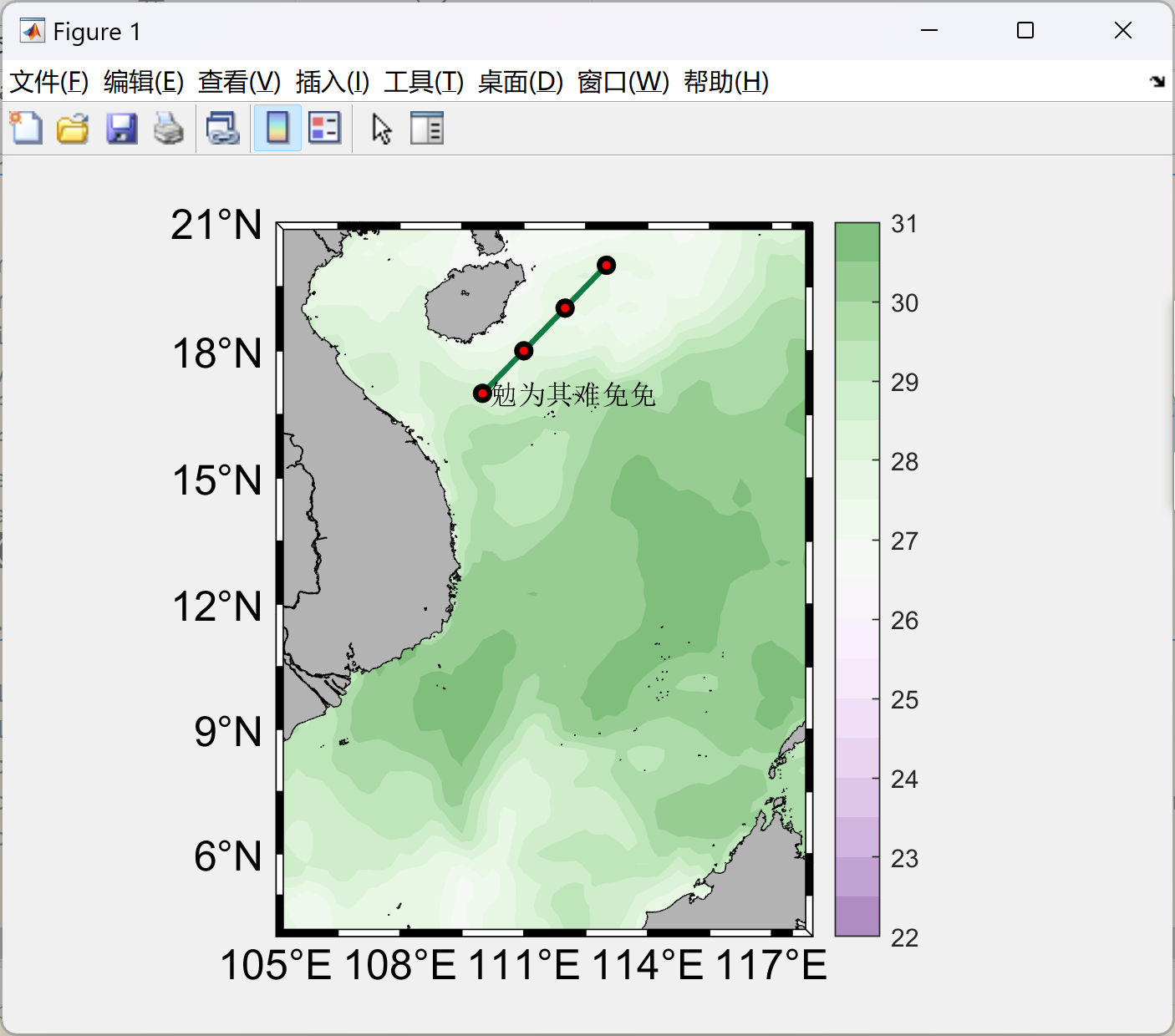

%% 画轨迹线

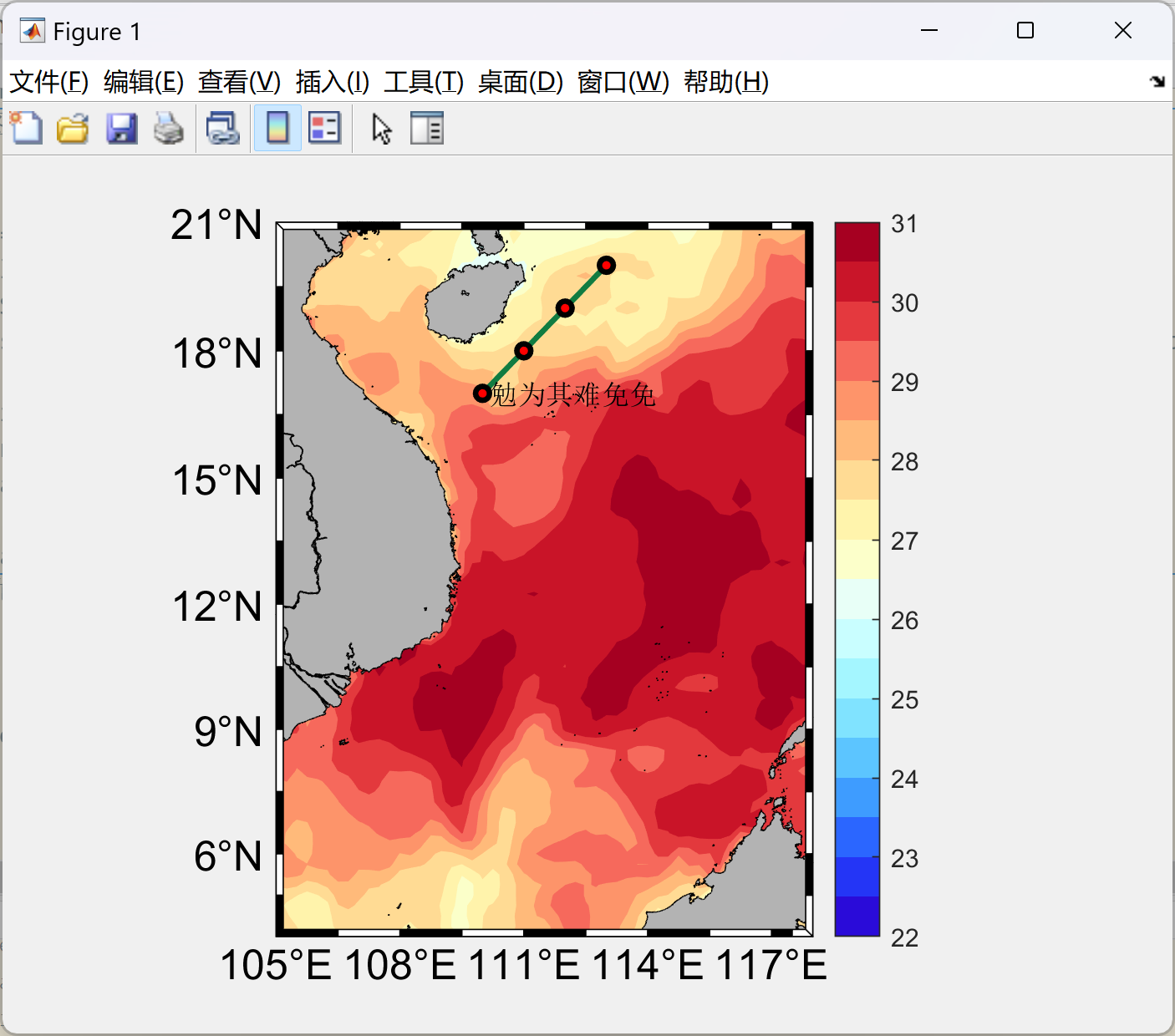

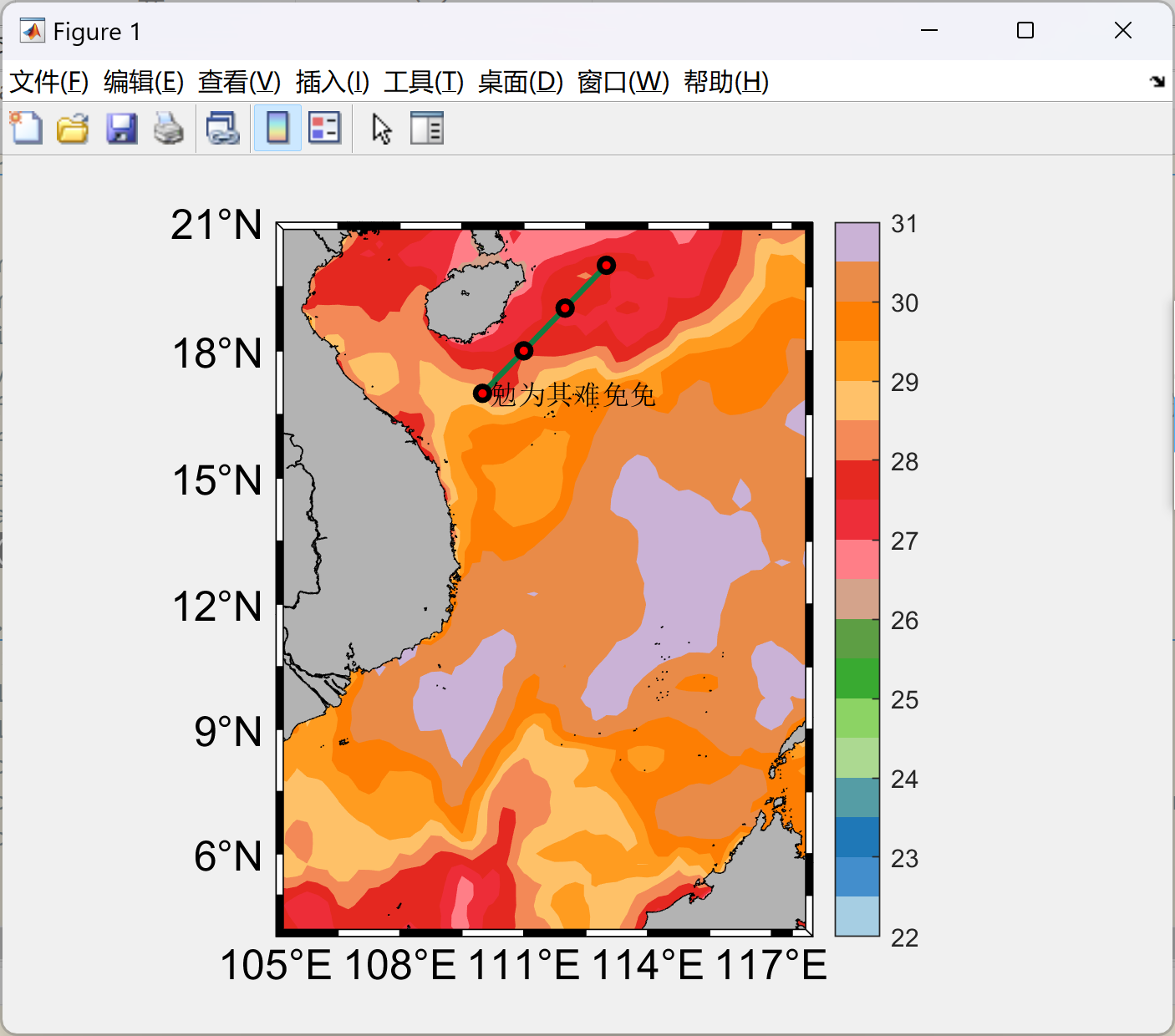

lon2 = [110,111,112,113];
lat2 = [17,18,19,20];
m_line(lon2,lat2,'marker','o','markersize',5,....
    'color',[16, 124, 65]/255,'linewidth',2,'MarkerEdgeColor','k','MarkerFaceColor','r')
m_text(lon2(1),lat2(1),' 勉为其难免免')
