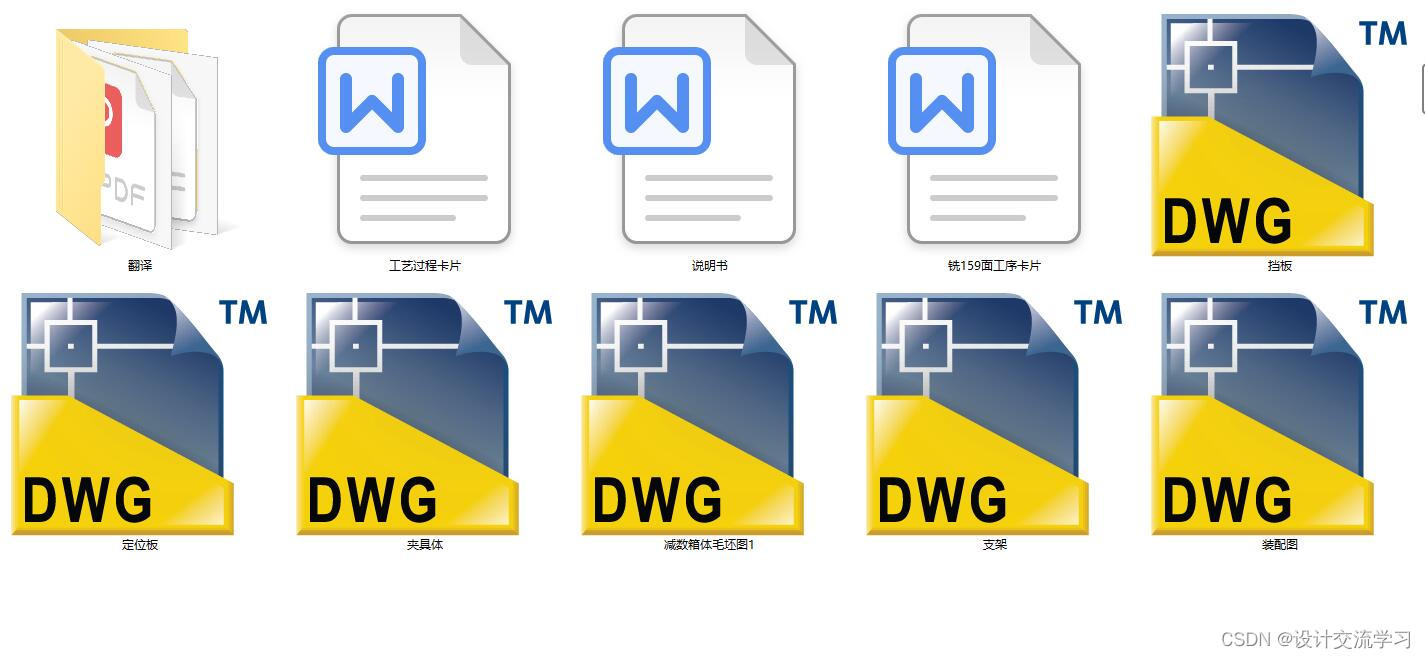

工艺夹具-减速箱体零件工艺规程及加工φ52H8孔夹具设计（论文+说明书+工艺卡+外文翻译+CAD图纸）

毕业设计（论文）任务书

设计（论文）题目：     减速箱体零件工艺规程及加工Φ52H8孔夹具设计

1．毕业设计（论文）的主要内容及基本要求

1. 零件图一张, 毛坯图一张

２. 夹具装配图一份, 夹具零件图一套

３. 机械加工工艺卡一套, 主要工序工序卡一份

４. 设计说明书一份。

2．原始数据

零件图一张, 生产纲领10000件

3．指定查阅的主要参考文献及说明

1. 《机械制造工艺手册》

２.《机械零件设计手册》

３.《夹具设计手册》

4.  进度安排

	设计（论文）各阶段名称	起  止  日  期
1	零件功能, 结构, 尺寸, 精度, 要求分析 及相关资料收集
2	机械加工工艺设计
3	工序设计
4	夹具设计
5	说明书编制
6	检查及提交论文
7	答辩及准备

摘  要

本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

减速器箱体零件的工艺规程及其加工￠52H8孔的夹具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。在工艺设计中要首先对零件进行分析，了解零件的工艺再设计出毛坯的结构，并选择好零件的加工基准，设计出零件的工艺路线；接着对零件各个工步的工序进行尺寸计算，关键是决定出各个工序的工艺装备及切削用量；然后进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；计算出夹具定位时产生的定位误差，分析夹具结构的合理性与不足之处，并在以后设计中注意改进。

关键词：工艺、工序、切削用量、夹紧、定位、误差。

ABSTRCT

This design content has involved the machine manufacture craft and the engine bed jig design, the metal-cutting machine tool, the common difference coordination and the survey and so on the various knowledge.

The reduction gear box body components technological process and its the processing ￠ 52H8 hole jig design is includes the components processing the technological design, the working procedure design as well as the unit clamp design three parts. Must first carry on the analysis in the technological design to the components, understood the components the craft redesigns the semi finished materials the structure, and chooses the good components the processing datum, designs the components the craft route; After that is carrying on the size computation to a components each labor step of working procedure, the key is decides each working procedure the craft equipment and the cutting specifications; Then carries on the unit clamp the design, the choice designs the jig each composition part, like locates the part, clamps the part, guides the part, to clamp concrete and the engine bed connection part as well as other parts; Position error which calculates the jig locates when produces, analyzes the jig structure the rationality and the deficiency, and will design in later pays attention to the improvement.

Keywords: The craft, the working procedure, the cutting specifications, clamp, the localization, the error

目    录

中文摘要…………………………………………………………………………………Ⅰ

英文摘要……………………………………………………………………………Ⅱ

第一章 工艺设计…………………………………………………………………………1

1.1零件分析………………………………………………………………………… 1

1.2 毛坯的选择与设计及基准的确定………………………………………………… 1

1.3工艺规程的设计………………………………………………………… 3

第二章 工序设计………………………………………………………………… 6

2.1工序尺寸与毛坯尺寸的确定……………………………………………………… 6

2.2设备和工艺装备的选择……………………………………………………………7

2.3切削用量与时间定额………………………………………………………… 9

第三章 专用夹具的设计 ……………………………………………………………15

3.1夹具的设计………………………………………………………………15

3.2夹紧装置的组成及设计要求……………………………………………………16

3.3镗模导向装置的设计…………………………………………………………17

3.4切削力与夹紧力的计算………………………………………………………19

3.5 定位误差的分析………………………………………………………………24

3.6夹具设计与操作的简要说明………………………………………………25

3.7夹具结构设计的分析与改进………………………………………………26

第四章 总结………………………………………………………………27

参考文献……………………………………………………………………………29

致谢…………………………………………………………………………………30

附录1：机械加工工艺过程卡

附录2：机械加工工序卡

………………
