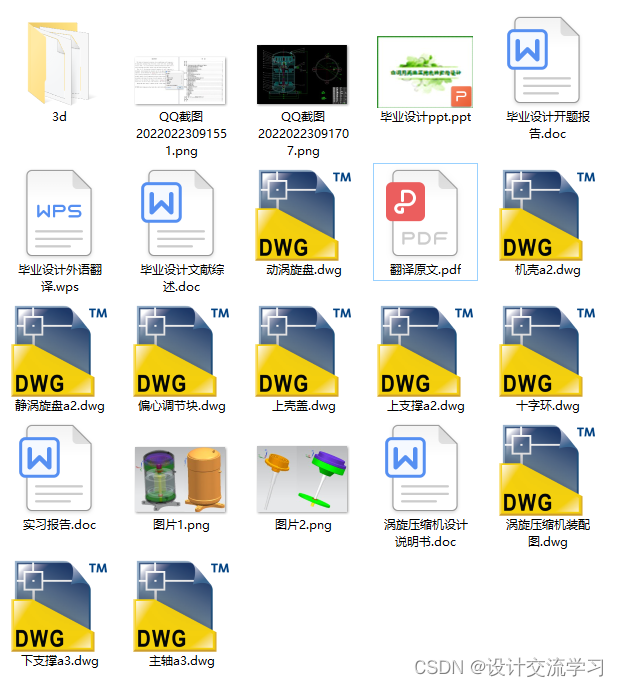

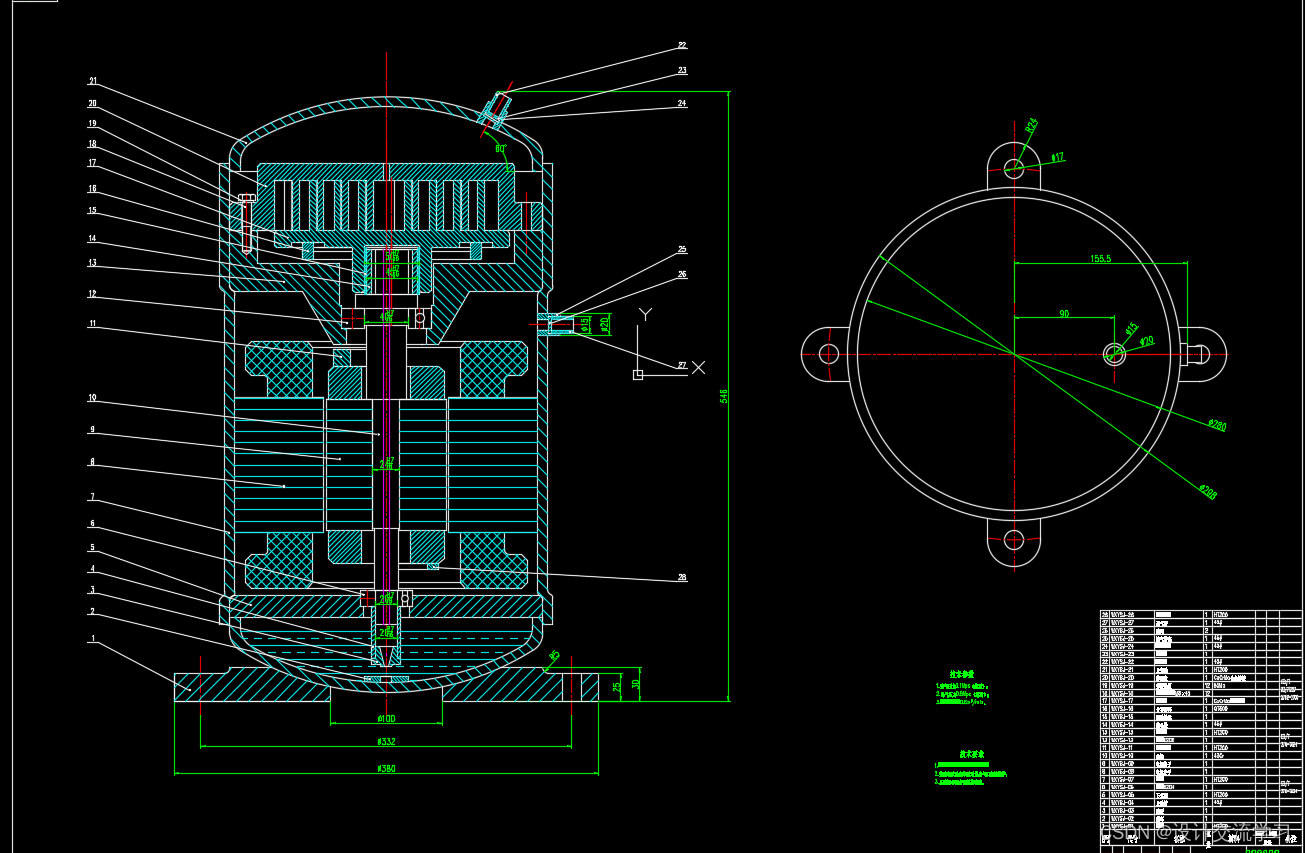

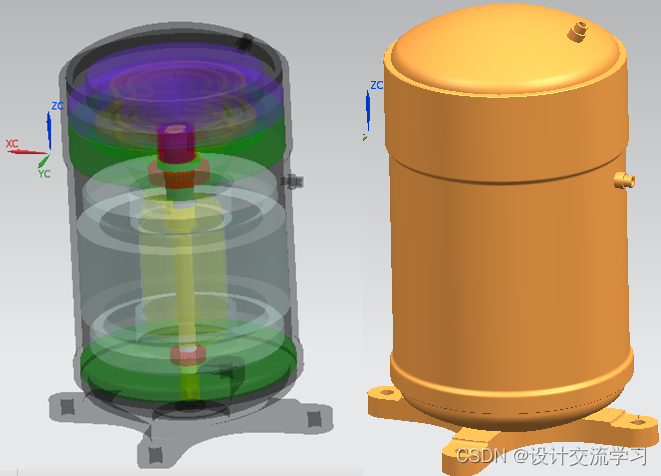

涡旋压缩机设计（说明书+CAD图纸+UG三维模型+开题报告+实习报告+答辩PPT+外文翻译+文献综述）

关注 m0_52376787

于 2023-02-23 13:13:21 发布

阅读量950

点赞数 1

分类专栏：机械模具数控夹具车辆 PLC /设计文章标签：制造文档资料自动化设计规范

原文链接：https://blog.csdn.net/m0_52376787/article/details/129159561?spm=1001.2014.3001.5501

版权

机械模具数控夹具车辆 PLC /设计专栏收录该内容

1477 篇文章

订阅专栏

本文详细介绍了空调用涡旋式压缩机的结构设计，包括动涡盘、静涡盘、偏心轴等关键部件的设计，以及涡旋线型的渐开线修正。通过对涡旋线的形成和修正的探讨，以及利用UG8.0进行的有限元分析，展示了压缩机的结构特性和性能优化。同时，讨论了防自转机构和平衡机制的重要性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要

本设计为空调用涡旋式压缩机结构设计，主要零部件包括动涡盘、静涡盘、支架体、偏心轴、防自传机构及平衡机构，动静涡旋盘应用圆的渐开线及其修正曲线的线型。

首先，确定了涡旋压缩机的重要结构参数，其次确定了涡旋压缩机的各个重要零件的结构尺寸，然后确定了涡旋线圆的渐开线线型并且对涡旋线进行修正，而后选择涡旋压缩机的各种附件，最后利用UG8.0对涡旋压缩机的主轴进行有限元分析，最终说明了涡旋压缩机结构设计中的有关问题。在涡旋齿线型的设计中，不仅说明了渐开线的特征和涡旋线的成形过程，而且还对涡旋线线型进行了修正。

通过以上设计的设计过程，最终得到了涡旋压缩机。

关键词：涡旋压缩机，动涡盘，静涡盘，偏心轴

ABSTRACT

The design is designing the structure of air conditioning scroll compressor , the main parts including moving vortex disc, static vortex disc, bracket dody, eccentric shaft ，anti rotation mechanism and balance mechanism,the application of static and moving vortex disc involve circle and linear correction curve.

First of all, the important structural parameters of scroll compressor is determined, then determined the structure size of each important part of scroll compressor, and then determine the involute type vortex line round and the vortex line is modified, and then choose a variety of accessories of the scroll compressor, the UG8.0 spindle of scroll compressor for finite element analysis, the final show the problem in the design of structure of scroll compressor. In the design of scroll profile, not only describes the forming process of involute characteristics and vortex lines, but also to carry on the revision to the vortex line.

Through the above design, we finally got the scroll compressor.

KEY WORDS: scroll compressor, moving vortex disc, static vortex disc, eccentric shaft

摘要

前言

第一章空调用涡旋式压缩机及装置系统总体方案设计
