（1）加工对象 A 带轴肩的多台阶轴（如齿轮轴）

（2）主要规格 A加工直径φ20mm---φ320mm

2.调查研究比较国内，外同类机床，经验总结，进行改革创新；

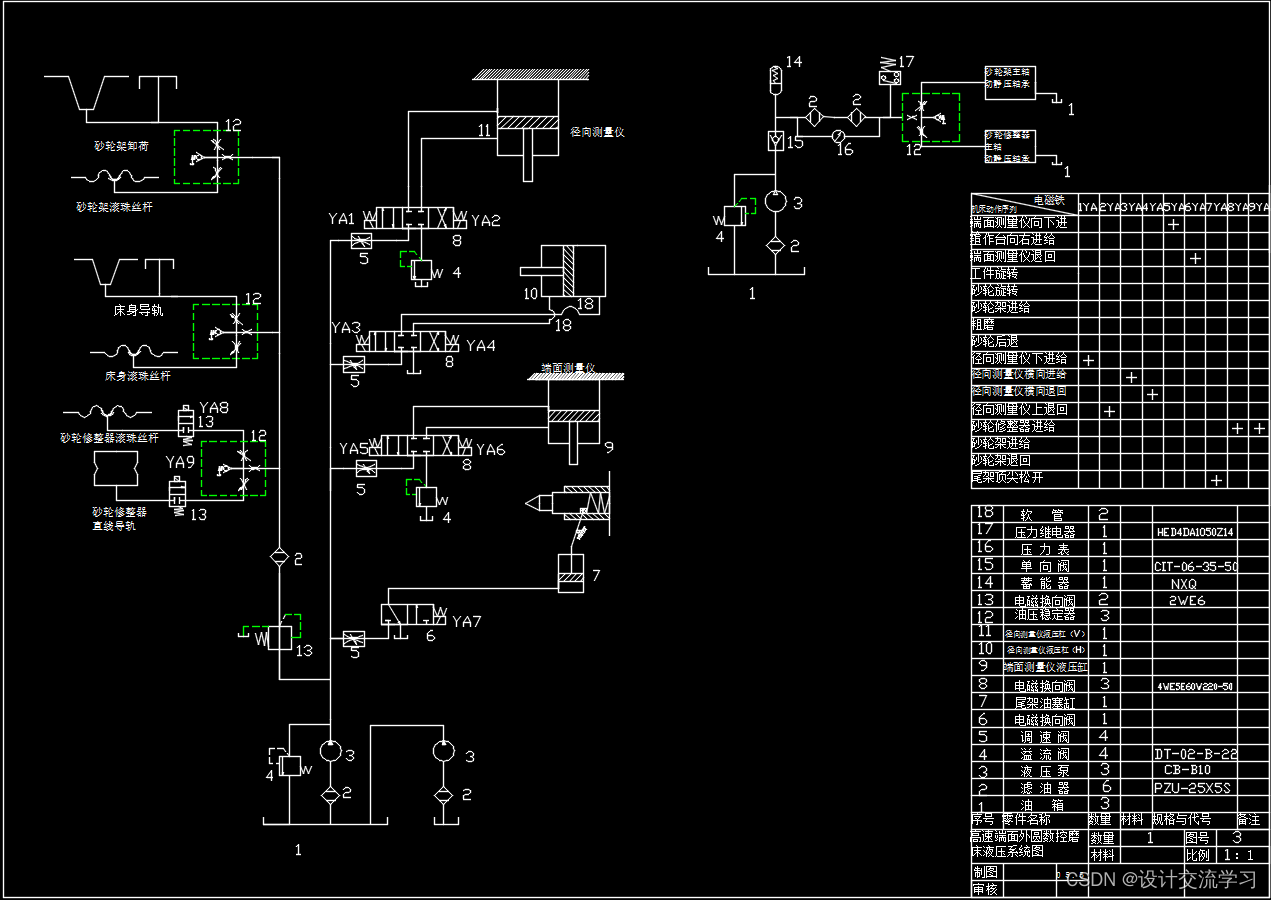

1.按照机床的每一个动作要求来拟订相应的液压回路。

3.按照机床动作所要求的速度和作用的力等进行计算。

5.绘制液压元件的连接总图——油路装配图。

第1章绪论

1.1 磨床的类型与用途

1.1.1 磨床的类型及其特点

用磨料磨具（砂轮、砂带、油石和研磨料等）为工具进行切削加工的机床，统称为磨床（英文为Grinding machine），它们是因精加工和硬表面的需要而发展起来的[1]。

磨床种类很多，主要有：外圆磨床、内圆磨床、平面磨床、工具磨床和用来磨削特定表面和工件的专门化磨床，如花键轴磨床、凸轮轴磨床、曲轴磨床等[2]。

对外圆磨床来说，又可分为普通外圆磨床、万能外圆磨床、无心外圆磨床、宽砂轮外圆磨床、端面外圆磨床等

以上均为使用砂轮作切削工具的磨床。此外，还有以柔性砂带为切削工具的砂带磨床，以油石和研磨剂为切削工具的精磨磨床等。

磨床与其他机床相比，具有以下几个特点：

1、磨床的磨具（砂轮）相对于工件做高速旋转运动（一般砂轮圆周线速度在35米/秒左右，目前已向200米/秒以上发展）；

2、它能加工表面硬度很高的金属和非金属材料的工件；

3、它能使工件表面获得很高的精度和光洁度；

4、易于实现自动化和自动线，进行高效率生产；

5、磨床通常是电动机---油泵---发动部件，通过机械，电气，液压传动---传动部件带动工件和砂轮相对运动---工件部分组成[1]。

……
