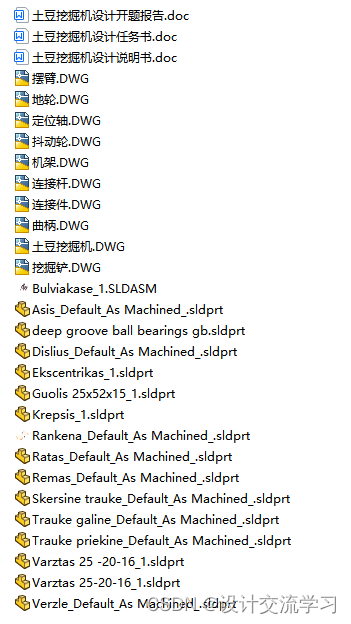

土豆挖掘机的设计【设计说明书+CAD图纸+SW三维图+开题报告+任务书】 马铃薯挖掘机 洋芋挖掘机

摘要

    土豆作为人们的主要食品之一，具有丰富的营养价值，人们在日常生活中，人们都会围绕土豆来做出各种不同的菜肴，例如炒菜，炖汤等等。而通过刀具切削土豆片会很麻烦，如果有能够对土豆进行自动挖掘的机械，那样在一定程度上会大大提高挖掘效率和质量。

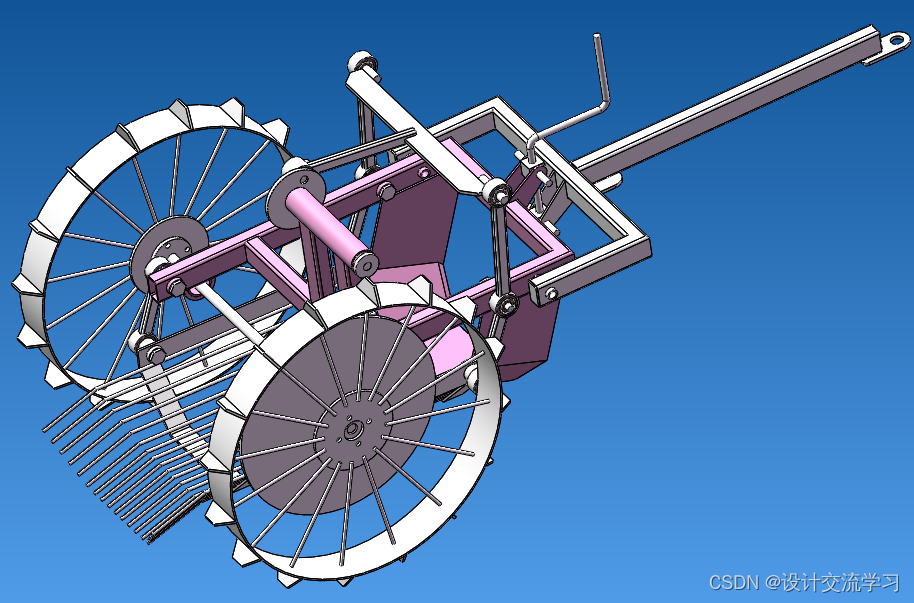

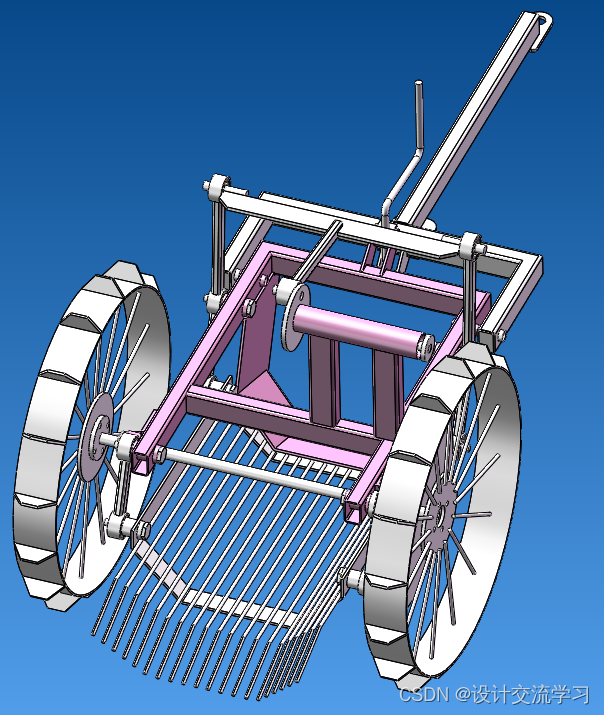

    该土豆挖掘机主要由机架、连接杆、摆臂、连接件、曲柄、抖动轮、挖掘铲、定位轴、地轮等等零部件组成。动力是通过拖拉机带动该土豆挖掘机在农田里面进行自动挖掘作业。该机效率高，产能好，适合批量挖掘土豆的场所。

关键词：土豆挖掘机；机架；挖掘铲；产能

Abstract

    potatoes as one of the main food of the people, with rich nutritional value, people in daily life, people will around the potato to make a variety of dishes, such as cooking, soup, and so on. And through the cutting tool cutting potato chips will be very troublesome, if there is to be able to peel the skin of the machine, then to a certain extent, will greatly improve the efficiency and quality of the peel.

    The potato peeler is through artificial potatoes into potato peeling machine barrel inside, at the bottom of the motor through the transmission gear to drive the transmission shaft to rotate, so as to drive the rotating body rotation, rotation body spot welding can be through the potatoes with a rotating body surface friction and skin small metal grinding, potatoes and with the rotary body to rotate together, and the inner wall of the cylinder body welding scraping knife, that comes with the rotation of the rotating body, the inside of the barrel body of potatoes has been constantly and the surface of a rotating body of small metal grinding blade and the inner wall of the barrel body scraping knife friction to the skin effect

Key words:Potato peeling machine,cutting tool,rotating body, peeling

                    目 录

摘要 I

Abstract II

1绪论 1

  1.1 课题的来源与研究的目的和意义 1

  1.2 本课题研究的内容 2

  1.3 国内外发展现状 2

2土豆挖掘机总体结构的设计 4

  2.1 土豆挖掘机的总体方案图 4

  2.2 土豆挖掘机的工作原理 4

  2.3 机械传动部分的设计计算 5

    2.3.1V带传动的设计计算 7

    2.3.2轴承的设计计算 8

    2.3.3轴的设计 8

3各主要零部件强度的校核 10

  3.1机架强度的校核与计算 11

  3.2转轴强度的校核计算 12

  3.3轴承强度的校核计算 14

4土豆挖掘机中主要零件的三维建模 15

  4.1机架的三维建模 17

  4.2挖掘铲的三维建模 18

  4.3摆臂的三维建模 20

  4.4土豆挖掘机的三维建模 22

结    论 23

致    谢 24

参考文献 25

1 绪论

1.1 课题的来源与研究的目的和意义

    在英国，土豆挖掘设备等产业越来越多地将工场设在河边，利用人工来对土豆进行挖掘。在这样的生产需要下，19世纪初出现了新型的土豆挖掘机，1965年，德国人费伦斯发明了半自动的土豆挖掘机，降低了人工的浪费。1981年费伦斯又创制出提供回转动力的土豆挖掘机，扩大了土豆挖掘机的应用范围。土豆挖掘机的发明和发展，使土豆等类似食品的加工行业和工业生产都得以机械动力化。土豆挖掘机几乎是20世纪唯一的加工土豆的机械。

    当今社会，无论从挖掘数量、质量、经济效益等各方面来衡量，此次设计的新型土豆挖掘机，它已经远远超越了以往的传统的土豆挖掘机，并成为各国争相发展的行业。1986年江苏的永赶公司实现了土豆挖掘机的创新设计，并通过打入亚洲以及南美市场，取得了不错的成绩。从20世纪起，新型的土豆挖掘机不断诞生，进入20世纪，出现各种实验应力分析方法，人们已能够通过机电的有机结合设计出智能化的土豆挖掘机，相信在不久的将来，改机电一体化智能产品，将会得到越来越广阔的应用。土豆作为人们的日常的食品，是人们的生活的需要。为了实现土豆的自动化挖掘，从而来代替传统的人工削皮来提供劳工效率，适应现代化机械工业高速发展的需要，所以在机械设备中它们的挖掘设备的生产也有着严格的要求。传统的土豆在没有自动挖掘设备而需要人工挖掘的情况下，挖掘效率低下，劳动强度大，所以设计一个专用的土豆挖掘势在必行。

    通过对实际的生产设备进行考察，从而提出了新型土豆挖掘机的结构组成、工作原理，拟定了土豆挖掘机总的指导思想，得出了该新式土豆挖掘机的优点是高效，经济且易维修的结论。

    根据结合自身所学和本次所选课题的难易度，觉得无论是在知识层面还是在软件的运用技能上面，该课题很适合我，加之本课题来源于当今社会机械工业土豆挖掘设备的创新和更新换代基础之上，通过设计出土豆挖掘机，从而来满足当今社会土豆挖掘设备不足的缺陷。

…………
