摘要

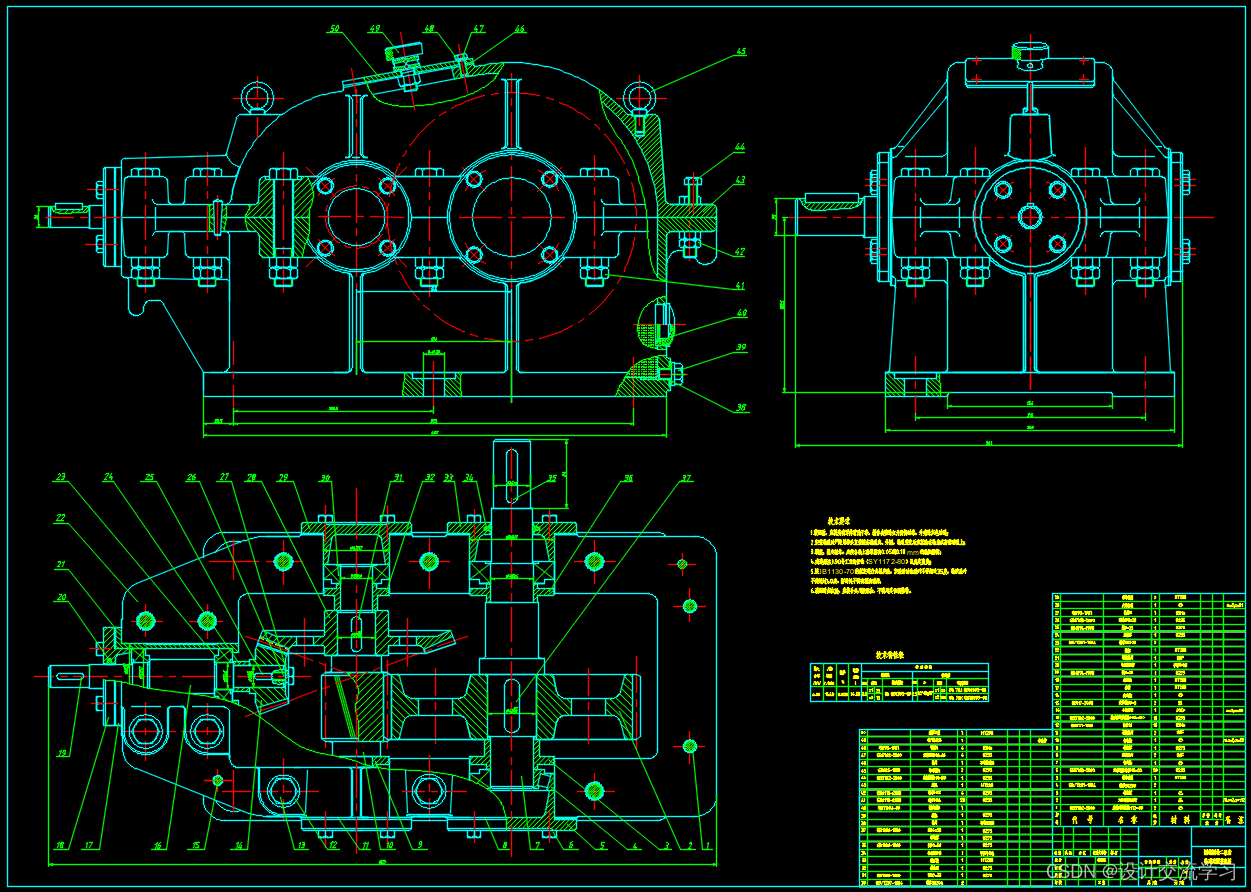

本次设计是带式运输机的圆锥圆柱齿轮减速器，首先明确设计任务即设计内容，根据设计要求的数据，确定传动方案和选择电动机的型号。然后根据传动比设计圆锥齿轮和圆柱齿轮的基本参数，并且对其进行强度进行了校核。接着对三根轴进行设计并校核，根据传动的要求选择相应的轴承并进行校核。最后对其它附件进行设计选择，如润滑，联轴器，键等。根据设计的数据，用CAD画出减速器的装配图和零件图。

关键词：减速器齿轮装配图

摘要 I

绪论

随着社会的发展和人民生活水平的提高人们对产品的需求是多样化的这就决定了未来的生产方式趋向多品种、小批量。在各行各业中十分广泛地使用着齿轮减速器。它是一种不可缺少的机械传动装置. 它是机械设备的重要组成部分和核心部件。目前，国内各类通用减速器的标准系列已达数百个基本可满足各行业对通用减速器的需求。国内减速器行业重点骨干企业的产品品种、规格及参数覆盖范围近几年都在不断扩展产品质量已达到国外先进工业国家同类产品水平，承担起为国民经济各行业提供传动装置配套的重任，部分产品还出口至欧美及东南亚地区推动了中国装配制造业发展。

圆锥-圆柱斜齿轮设计的目的，通过设计熟悉机器的具体操作，增强感性认识和社会适应能力。进一步巩固、深化已学过的理论知识，提高综合运用所学知识发现问题、解决问题的能力。学习机械设计的一般方法掌握通用机械零件、机械传动装置或简单机械的设计原理和过程。对所学技能的训练，例如：计算、绘图、查阅设计资料和手册运用标准和规范等。学会利用多种手段(工具)分析问题、解决问题如在本设计中选择 AutoCAD、pro/e等工具。了解减速器内部齿轮间的传动关系。
