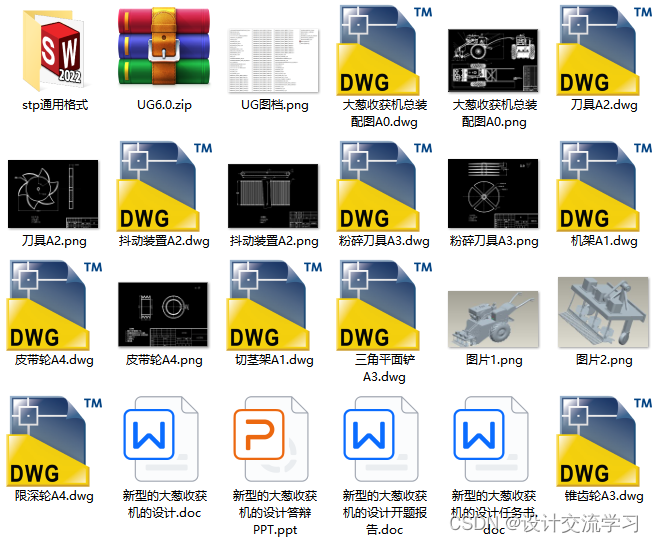

新型的大葱收获机的设计自走式大蒜收获机的设计【设计说明书+CAD图纸+UG三维+stp通用格式+开题报告+任务书+答辩ppt】

关注 m0_52376787

于 2023-12-21 08:29:35 发布

阅读量885

点赞数 1

分类专栏：机械模具数控夹具车辆 PLC /设计文章标签：毕业设计自动化

原文链接：https://blog.csdn.net/m0_52376787/article/details/129011436?spm=1001.2014.3001.5502

版权

机械模具数控夹具车辆 PLC /设计专栏收录该内容

1449 篇文章

订阅专栏

摘要

大葱是人们生活中不可缺少的一味调料。但收获过程中的效率低下。而国内的大葱收获机性能单一，收获技术不成熟，国外的收获机械虽然性能良好，但制造价格太高，且通用性不强，不适应国内市场。因此，设计一种新型的大葱收获机来完成高效率的收获是非常有意义的。

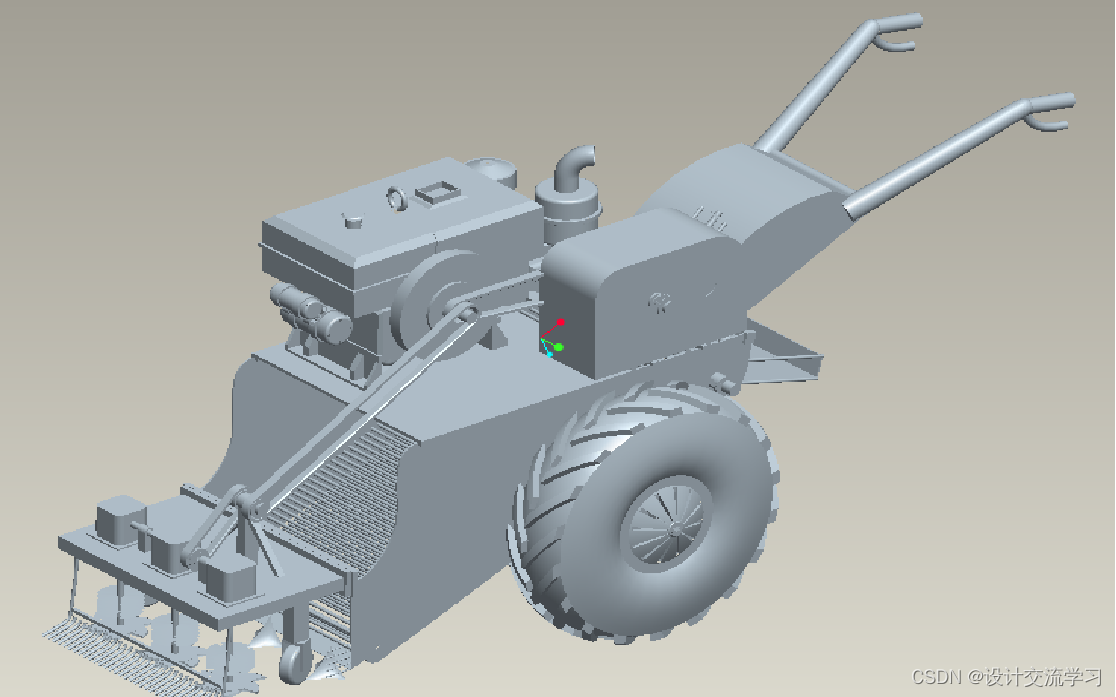

本次研究的主要内容是大葱收获机结构设计。通过资料查阅对比确定其类型为自走式手扶大葱收获机。该机包含扶苗杆、切茎刀具、挖掘铲、运输链条等机械装置。先采用高速旋转刀具对大葱进行切茎，并用扶苗杆对大葱苗进行一个简单的扶持。然后利用平面三角挖掘铲挖起大葱，通过运输链条实现大葱与土壤的分离，最后完成大葱收集。本次设计其动力通过柴油机提供，减速装置采用二级减速器。利用摩擦离合器控制大葱收获机的启停。

关键词：大葱；收获机；自走式；设计；校核

Welsh onions are indispensable in people's life. But the efficiency of the harvest process is low. The domestic onion harvester performance is single, harvest technology is not mature, although the performance of foreign harvesting machinery is good, but the manufacturing price is too high, and versatility is not strong, not suited to the domestic market. Therefore, it is very meaningful to design a new onion harvester to achieve efficient harvesting.

The main content of this study is the onion harvester structure design. Through the data access comparison to determine its type of self-propelled hand green onion harvester. The machine includes the auxiliary stem, cutting the cutting tool, digging shovel, transport chain and other mechanical devices. First use high-speed rotating tool on the green onions cut stems, and with the auxiliary stem on the green onion seedlings for a simple support. And then use the plane triangular digging shovel digging green onions, through the transport chain to achieve onion and soil separation, and finally complete the collection of green onions. The design of its power through the diesel engine, deceleration device using two reducer. Use the friction clutch to control the start and fall of the green onion harvester.

Key words：Green onion; harvester; self-propelled; design; check

第1章绪论

1.1 本课题研究目的及意义

近年来，大葱在人们心中的地位日益提高。大葱是半年生草本植物，百合科葱属，富含营养，口味独特，用途广泛。大葱具有奇强的抗菌消炎作用，现在知道能有抗菌效果的天然植物中大葱是最明显的作物。既能抗疲劳、抗衰老、保护肝功能，也能抗癌、防癌、治疗阳痿、保护心血管。另外大葱在工业方面，可做一些调味品，食品添加剂原材料，也可以用来做饲料添加剂和美容化妆品的原材料。

目前，国外已经有了几种大葱收获机，有的技术与装备比较成熟，也有的是初代产品，研发阶段。但是，国内外作业环境不同，收获方式也有区别，所以很难适应国内一些地区的需求。国内也有个人及团体研发了几款大葱收获机，目前来说，跟发达国家开发的大葱收获机相比较，国内的大葱收获近还有一些不足，生产力需要提高。现阶段，葱农还是依靠人工来完成大葱的收获，有少部分地区使用半机械大葱挖掘犁，但是它容易伤葱，效率也不高，难以满足葱农的需求。所以如果现在有一款的大葱收获机作业效率高，适用性强，那么它就很容易被人采纳以及广泛的推广。

大葱是主要农作物之一，经济性好，可做食品添加剂，调味品和美容化妆品等的原料。但是大葱人工收获劳动强度大、效率低，不利于大葱产业未来的发展，所以用机械化收获大葱。本文根据大葱收获的需求，并结合农村生产模式的特点设计一款手扶式大葱收获机。初步计划设计一款中小型的大葱收获机，适用于农村低成本高效率的经济特点，并且努力提高大葱收获机的作业质量，简单设计机械结构，减少功率上其他方面的浪费。

本文根据大葱收获的需求，并结合农村生产模式的特点设计一款手扶式大葱收获机。初步计划设计一款中小型的大葱收获机，适用于农村低成本高效率的经济特点，并且努力提高大葱收获机的作业质量，简单设计机械结构大葱，减少功率上其他方面的浪费。

……
