二级同轴式减速器斜齿课程设计、装配图、零件图、说明书

关注 m0_52376787

于 2024-01-20 11:14:49 发布

阅读量1.4k

点赞数

分类专栏：机械模具数控夹具车辆 PLC /设计文章标签：课程设计

原文链接：https://blog.csdn.net/m0_52376787/article/details/129011436?spm=1001.2014.3001.5502

版权

机械模具数控夹具车辆 PLC /设计专栏收录该内容

1477 篇文章

订阅专栏

目录

设计任务书
传动方案的拟定及说明
电动机的选择
计算传动装置总传动比和分配各级传动比
计算传动装置的运动和动力参数
传动件的设计计算

1.V带传动设计计算

2.斜齿轮传动设计计算

轴的设计计算

1.高速轴的设计

2.中速轴的设计

3.低速轴的设计

4.精确校核轴的疲劳强度

滚动轴承的选择及计算

1.高速轴的轴承

2.中速轴的轴承

3.低速轴的轴承

键联接的选择及校核计算
联轴器的选择
减速器附件的选择和箱体的设计
润滑与密封
设计小结
参考资料

设计任务书

设计一用于带式运输机上同轴式二级圆柱齿轮减速

1.总体布置简图

2.工作情况

工作平稳、单向运转

原始数据

运输机卷筒扭矩（N•m）	运输带速度（m/s）	卷筒直径（mm）	带速允许偏差（%）	使用年限（年）	工作制度（班/日）
1400	1.6	490	5	10	单班制

4.设计内容

电动机的选择与参数计算
斜齿轮传动设计计算
轴的设计
滚动轴承的选择
键和联轴器的选择与校核
装配图、零件图的绘制
设计计算说明书的编写

5.设计任务

减速器总装配图1张（0号或1号图纸）

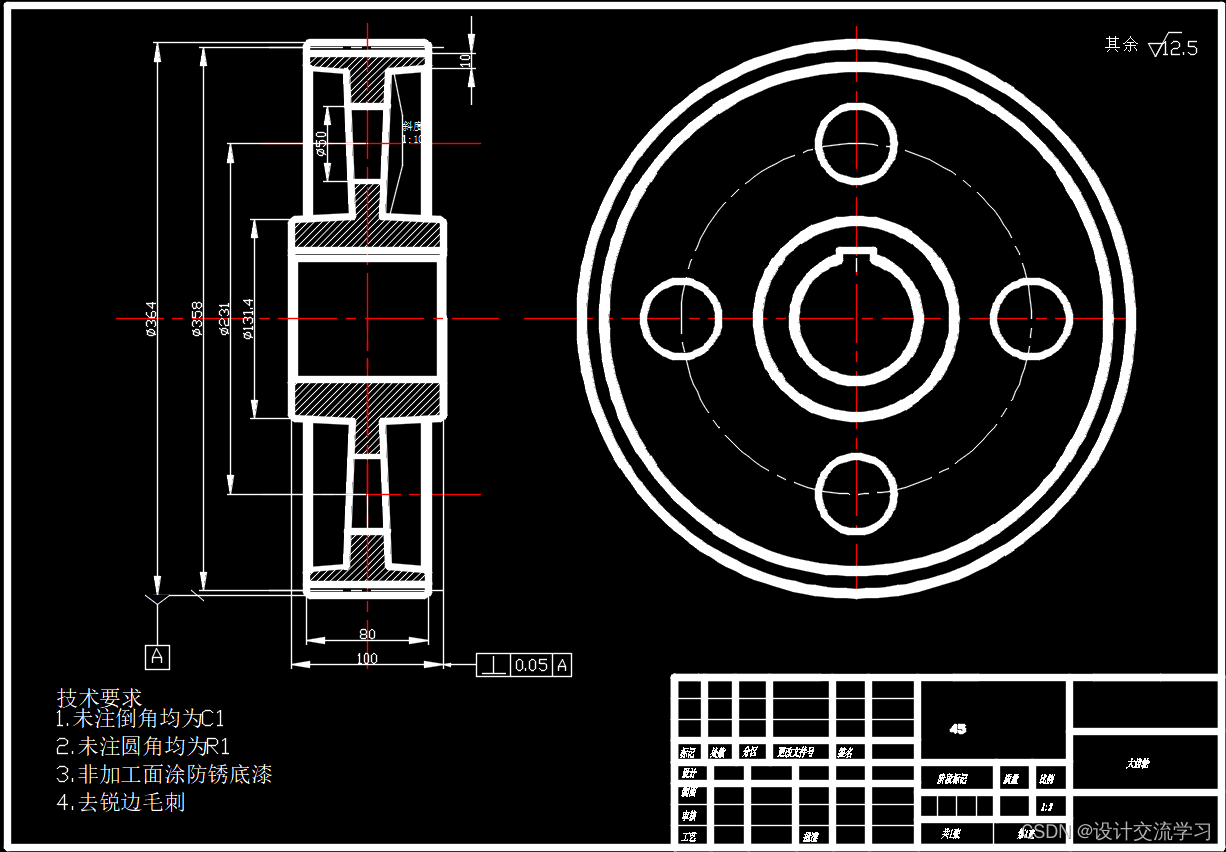

齿轮、轴零件图各一张（2号或3号图纸）
设计计算说明书一份

传动方案的拟定及说明

如任务书上布置简图所示，传动方案采用V带加同轴式二级圆柱齿轮减速箱，采用V带可起到过载保护作用，同轴式可使减速器横向尺寸较小。

…………
