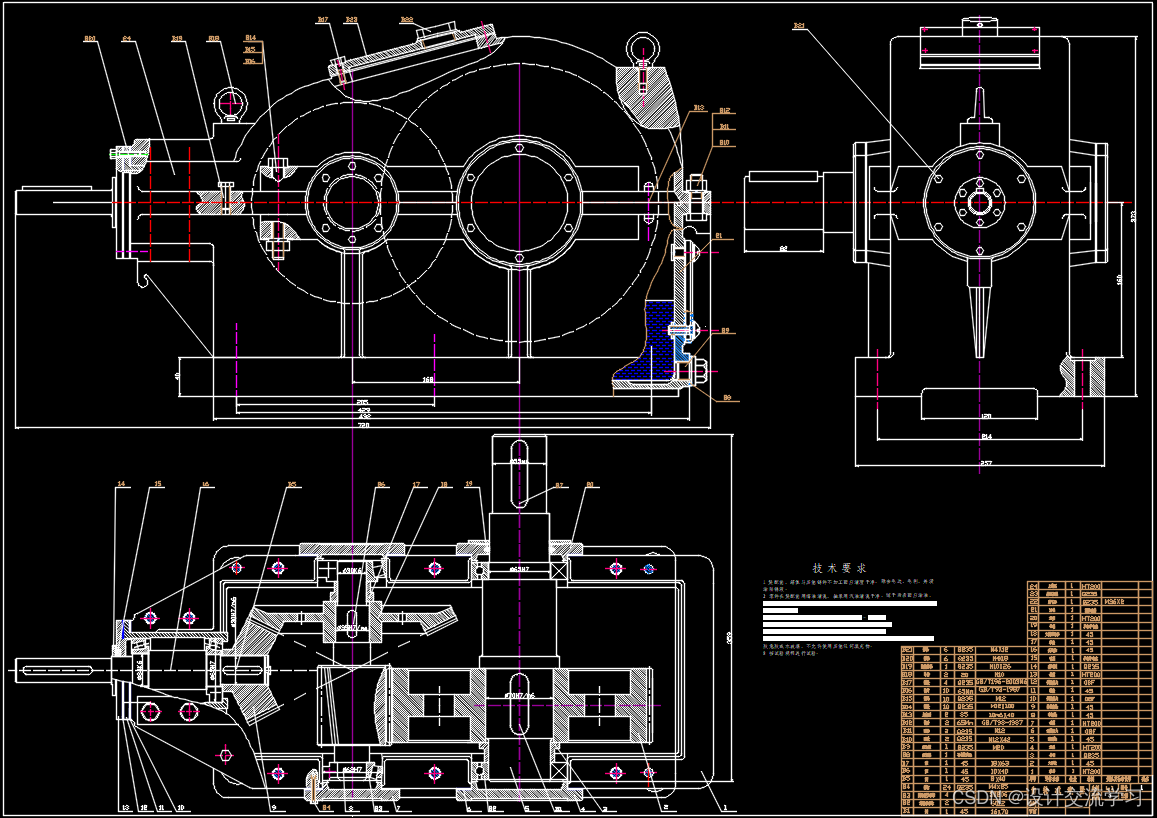

用于链式运输机的二级圆锥圆柱齿轮减速机设计【说明书+CAD图纸】

目录

• 设计任务………………………………………………(2)
• 传动方案的拟订………………………………………(4)
• 设计方案分析…………………………………………(5)
• 传动比的计算与分配…………………………………(5)
• 联轴器的选择…………………………………………(5)
• 传动零件设计计算和轴系零件的选择………………(7)
• 轴的设计……………………………………………（16）
• 轴承的选择与校核……………………………………(26)
• 键的选择及计算……………………………………(33)
• 密封及润滑……………………………………………(34)
• 参考资料…………………………………………(38)



课程设计任务书



内 容 及 任 务	设计的主要技术参数： 运输链牵引力:  F=7.5×103  N 输 送 速 度 :  V=0.8m/s 链轮直径;532mm 工作条件：三班制，使用年限10年，连续单向运转，载荷平稳，小批量生产，运输链速度允许误差±5%. 设计任务：传动系统的总体设计； 传动零件的设计计算；减速器的结构、润滑和密封；减速器装配图及零件工作图的设计； 设计计算说明书的编写。 每个学生应在教师指导下，独立完成以下任务： （1） 减速机装配图1张； （2） 零件工作图2张； （3） 设计说明书1份（6000~8000字）。
进 度 安 排	起止日期	工   作  内   容
		传动系统总体设计
		传动零件的设计计算；
		减速器装配图及零件工作图的设计、整理说明书
		交图纸并答辩

二、传动方案的拟定

   1,由于联轴器传动工作平稳性好,所以选用联轴器传动;

   2,圆锥齿轮传动结构紧凑且宽度尺寸较小传递的效率也高,所以减速器选择选择圆锥与圆柱齿轮;

3,考虑到制造成本与实用性,圆锥与圆柱齿轮都选用斜齿.

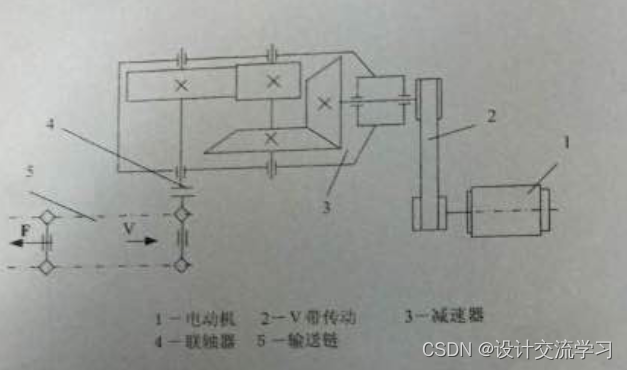

传动方案简图如下:

计算与说明

重要结果

三、设计方案分析 I 选择电动机的类型和结构 因为装置的载荷平稳，长期工作，因此可选用鼠笼型异步电动机，电机结构简单，工作可靠，维护容易，价格低廉，、配调速装置，可提高起动性能。 II确定电动机功率和型号 运输带机构输出的功率： 传动系得总的效率： 1à联轴器的效率,取0.99 2à滚动轴承效率,取0.983à锥齿轮的(闭式8级精度)传动效率,取0.95 4à圆柱斜齿轮的效率,取0.96  η5à联轴器传动效率,取0.97. 电机所需的功率为：由题意知，斜齿锥形齿轮放在第一级，不宜传输过大的转矩，同功率的电机如下（Y112M-2，Y112-4，Y32M-6，Y160M1-8），选择Y132M1-6 比较合理，额定功率p=7.3kw,满载转速960/min. 四、传动比的计算与分配 运输机的转速（r/min） nw=60v／(πD)=0.7×60/(3.14×263×10-3)=47.7 总传动比:   i=960/47.7=20.12 取联轴器轮传动比i1=3 取高速级锥形齿轮传动比 i2=2 斜齿圆柱齿轮传动比:   i3=3.36 五、联轴器的选择 Ⅰ轴的联轴器: 由于电机的输出轴轴径为28mm 查[1] 表14-1由于转矩变化很小可取KA=1.3 1.3×20.964=27.253N.m 又由于电机的输出轴轴径为28mm 查[2]p128表13-5，选用弹性套柱销联轴器:TL4(钢性),其许用转矩[n]=63N.m,许用最大转速为5700r/min,轴径为20~28之间，由于电机的轴径固定为28mm,而由估算可得1轴的轴径为20mm。 故联轴器合用: Ⅲ的联轴器: 查[1]表14-1转矩变化很小可取KA=1.3 1.3×361.174=469.52 N.m 查[2]p128表13-5，选用弹性套柱销联轴器:TL7,其许用转矩[n]=500N.m,许用最大转速为3600r/min, 轴径为40~48之间,由估算可选两边的轴径为40mm.联轴器合用.

Pw=6kw η=0.8242 Pd=7.3kw nw=47.7 i=20.12 i1=3 i2=2 i3=3.36 n1=960 n2=320 n3=160 n4=47.62

………………
