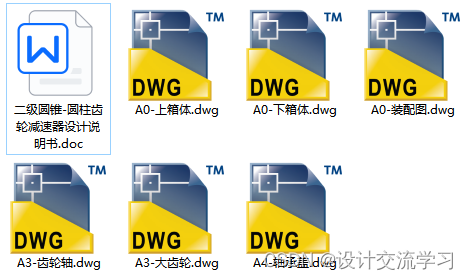

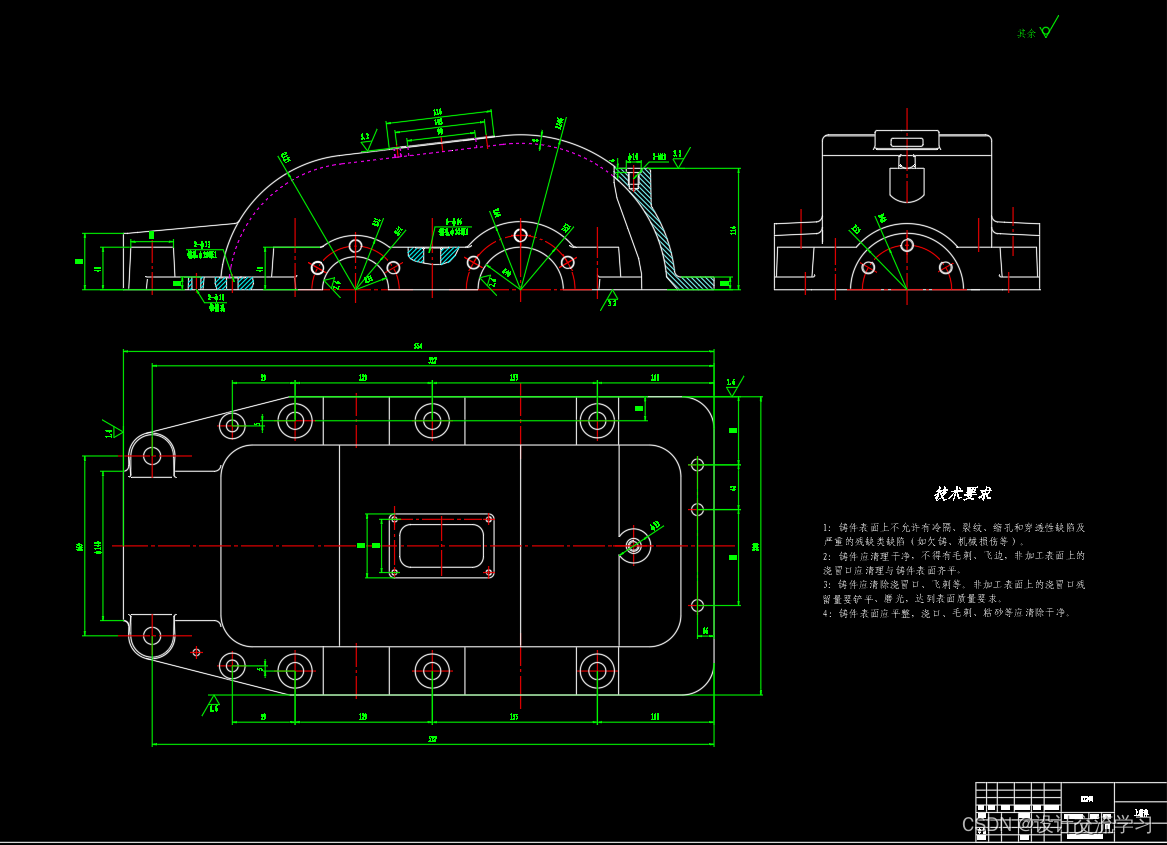

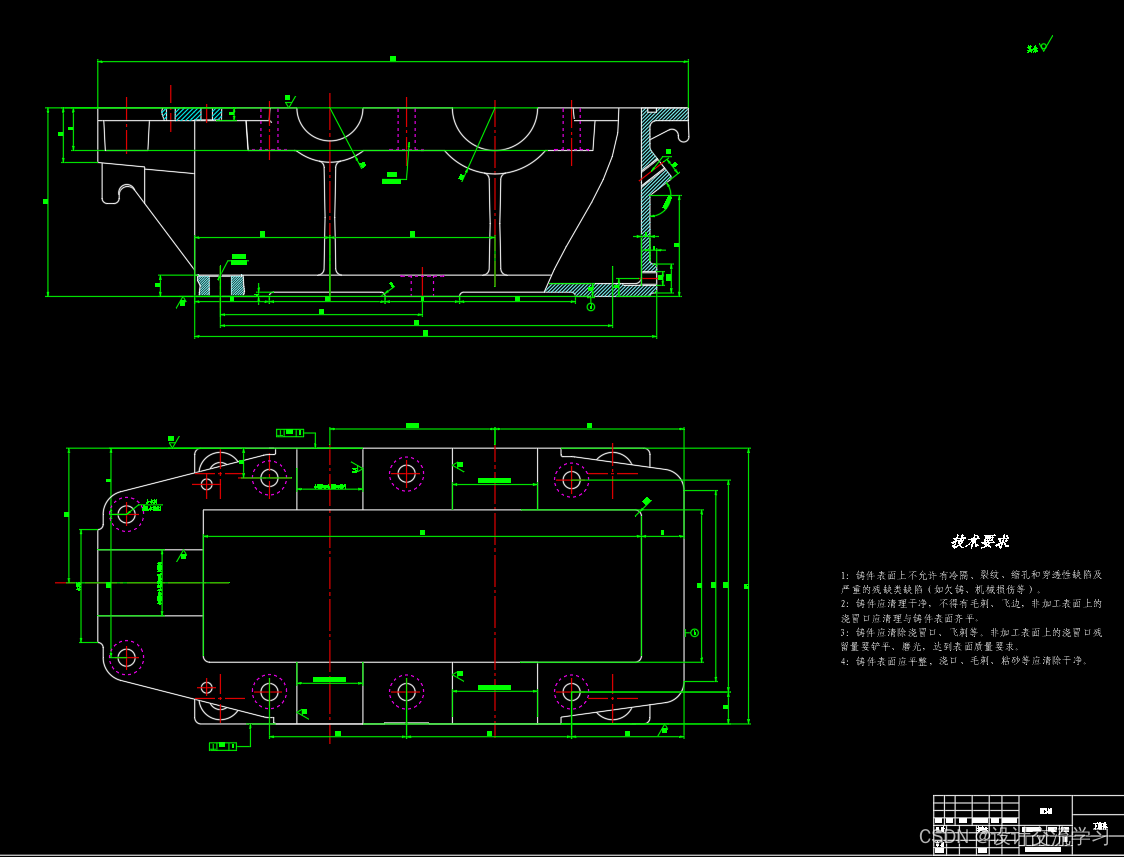

二级圆锥圆柱齿轮减速器设计【设计说明书+6张CAD图纸】

一、设计任务书

(一)、设计题目：设计圆锥—圆柱齿轮减速器

(二)、原始数据：

(三)、设计内容和要求：

二、传动方案的拟定

三、电动机的选择及传动装置的运动和动力参数计算

(一)、选择电动机的类型和结构形式

(二)、选择电动机容量

(三)、确定电动机的转速

(四)、确定传动装置的总传动比和分配传动比

(五)、计算传动装置的运动和动力参数

四、传动零件的设计计算

(一)、圆锥齿轮传动的设计计算

(二)、圆柱斜齿轮传动的设计计算

(三)、数据整理

(1).圆锥齿轮

(2).圆柱齿轮

五、轴的计算

(一)、减速器高速轴I的设计

(二)、减速中间轴的设计

(三)、减速器低速轴的设计

六.箱体结构的设计

七. 润滑密封设计

八、毕业设计心得体会

参考文献

一、设计任务书

(一)、设计题目：设计圆锥—圆柱齿轮减速器

设计铸工车间的型砂运输设备。该传送设备的传动系统由电动机—减速器—运输带组成。每日二班工作。

(二)、原始数据：

传送带拉力 F(KN)	传送带速度 V(m/s)	鼓轮直径D（mm）	使用年限（年）
1.770	1.392	235	7

(三)、设计内容和要求：

1.编写设计计算说明书一份，其内容通常包括下列几个方面：（1）传动系统方案的分析和拟定以及减速器类型的选择；（2）电动机的选择与传动装置运动和动力参数的计算；（3）传动零件的设计计算（如除了传动，蜗杆传动，带传动等）；（4）轴的设计计算；（5）轴承及其组合部件设计；（6）键联接和联轴器的选择及校核；（7）减速器箱体，润滑及附件的设计；（8）装配图和零件图的设计；（9）校核；（10）轴承寿命校核；（11）设计小结；（12）参考文献；（13）致谢。2.要求每个学生完成以下工作：

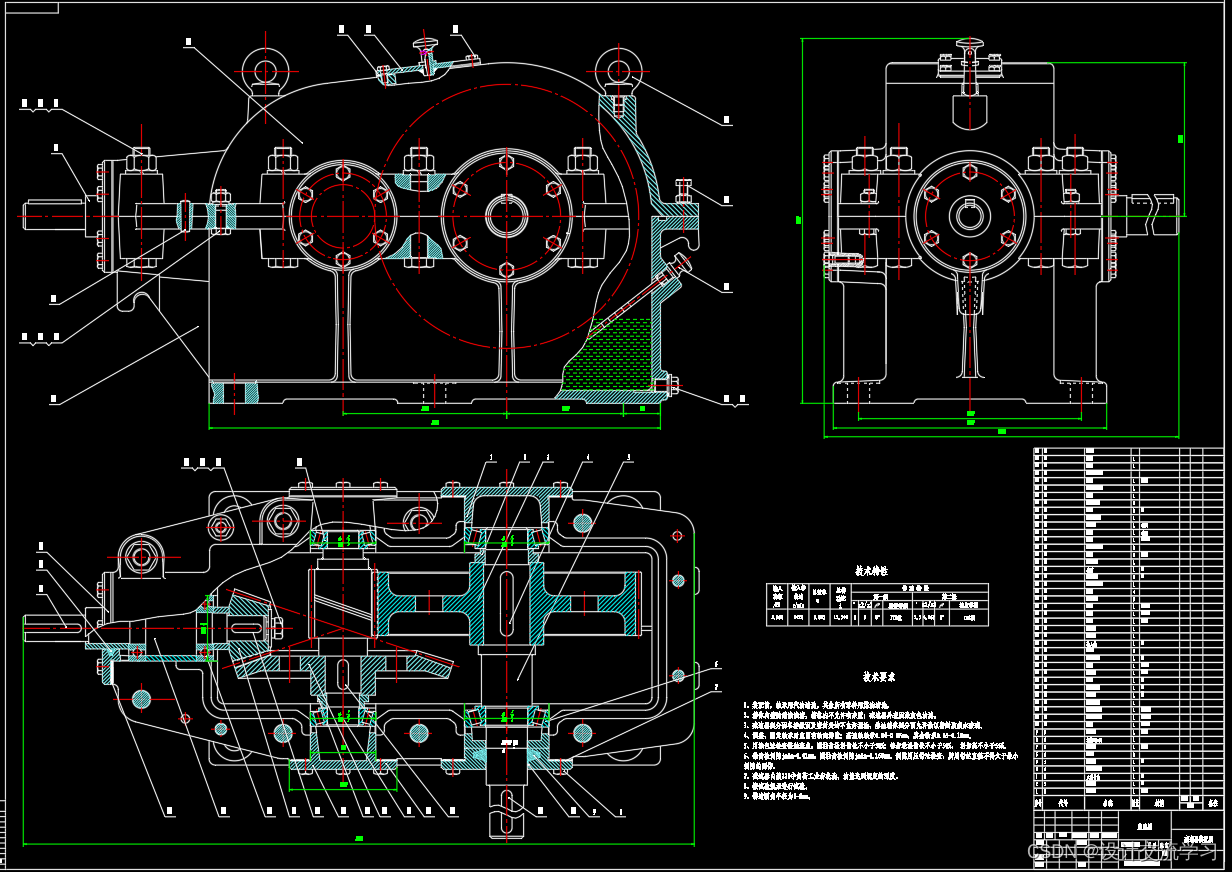

（1）减速器装配图一张（0号或一号图纸）

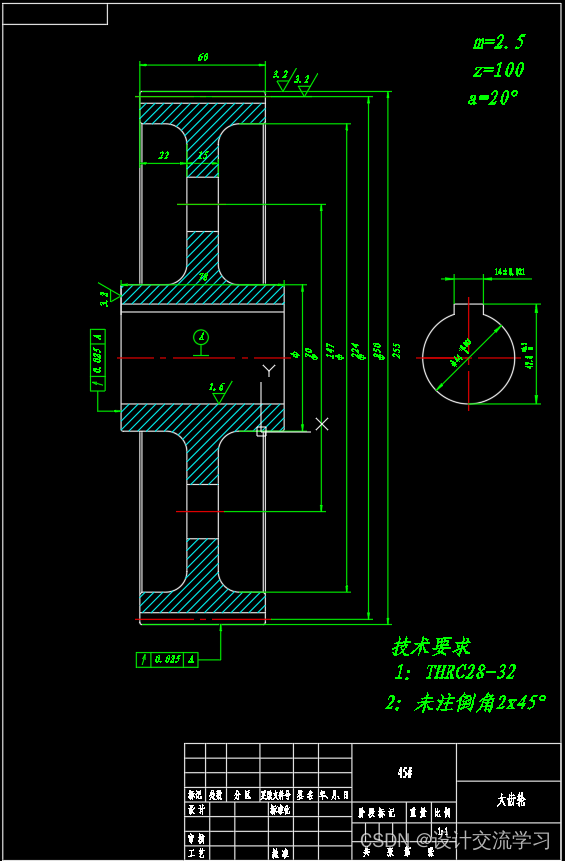

（2）零件工作图若干张（输出轴及该轴上的大齿轮），图号自定，比例1:1。

（3）设计计算说明书一份。

二、传动方案的拟定

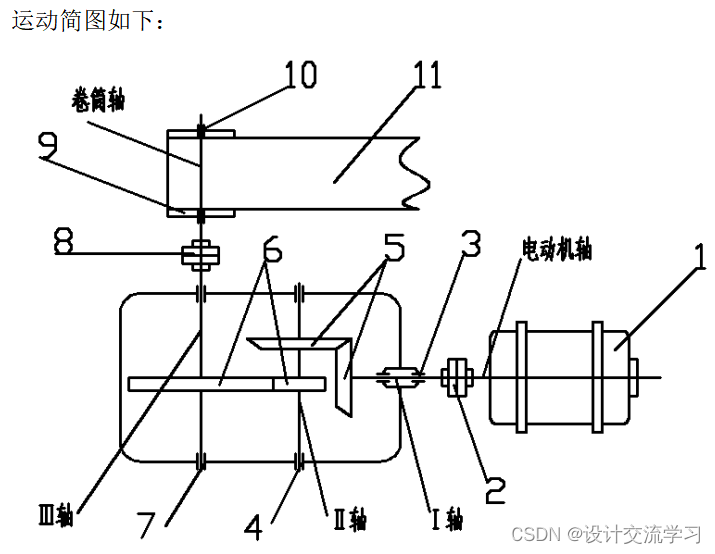

由图可知，该设备原动机为电动机，传动装置为减速器，工作机为型砂运输设备。

减速器为展开式圆锥—圆柱齿轮的二级传动，轴承初步选用深沟球轴承。

联轴器2选用凸缘联轴器，8选用齿形联轴器。

三、电动机的选择及传动装置的运动和动力参数计算

(一)、选择电动机的类型和结构形式

按工作要求和条件，选用三相笼型异步电动机，Y系列，封闭式结构，电压380V，频率50Hz。

…………
