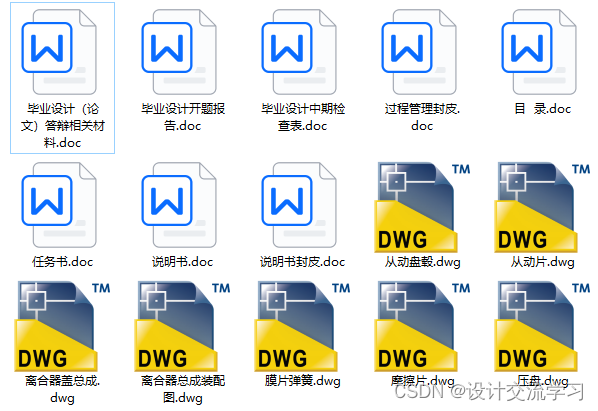

轻型货车离合器设计【说明书+CAD图纸+开题报告+任务书+答辩相关材料】

毕业设计（论文）任务书
学生姓名		系部	汽车与交通工程 学院					专业、班级	车辆工程
指导教师姓名	杨兆	职称		讲师		从事 专业	车辆工程			是否外聘	□是■否
题目名称	轻型货车离合器设计
一、设计目的、意义 离合器是设置在发动机与变速器之间的动力传递机构，其功用是能够在必要时中断动力的传递，保证汽车平稳地起步；保证传动系换档时工作平稳；限制传动系所能承受的最大扭矩，防止传动系过载。对于离合器及其操纵装置系统的设计是车辆工程专业学生对所学知识综合运用的现实体现，通过毕业设计来完成此项内容，是对综合知识运用与理解的最好途径。 同时作为车辆工程专业的本科生，对离合器的设计是十分必要的，通过在毕业设计过程中，对所学知识进行复习总结，同时学习新的知识。为以后的工作打下坚实的基础。
二、设计内容、技术要求（研究方法） 主要内容： 设计轻型货车离合器。详细演算离合器主要参数的计算过程，摩擦片、压盘间隙计算、膜片弹簧与分离轴承间隙计算及机构的确定说明并对压盘进行温升校核。运用CAD软件，实现零件图形的绘制。 主要技术指标： 汽车驱动形式：4*2（后桥为驱动桥） 汽车最大加载质量：2000 kg，汽车的质量 4325 kg 发动机位置：前置 发动机最大功率：75KW，转速  4500r/min 最大扭矩≥170N.m 离合器形式：机械、干式、单片、膜片弹簧（压式） 操纵形式：液压人力操纵 摩擦片最大外径：f=225mm 踏板行程：25~35mm 汽车最大时速≥110 km/h

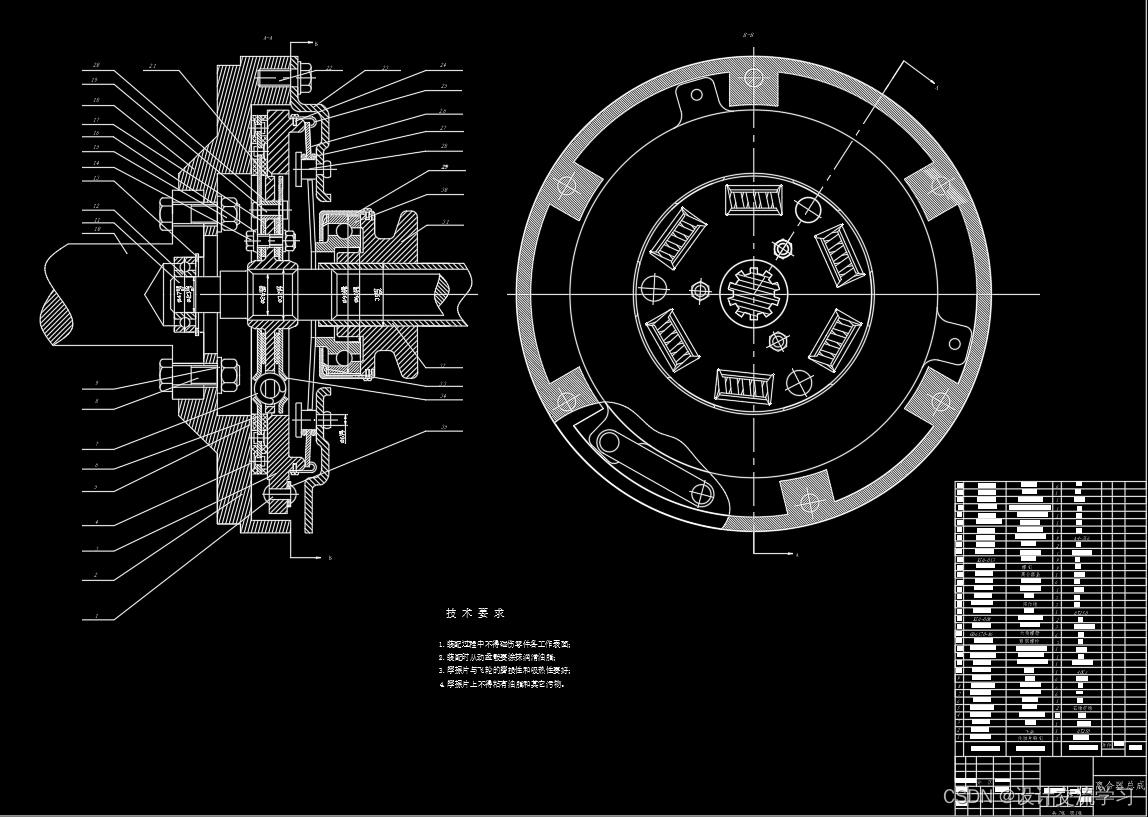

三、设计完成后应提交的成果 完成设计说明书1.5万字。包括设计方案； 离合器设计计算；扭转减震器设计；离合器滑磨功与温升校核；离合器从动盘及面片旋转破坏强度测试技术等。 折合0号图纸3张以上。（1）离合器装配图（0号图纸）；（2）各零件图（1号图纸）。
四、设计进度安排 （1）调研、资料收集、完成开题报告 第1、2周（2月28日～3月6日） (2) 根据参数进行相关部件的参数计算，并进行验证 第 3、4周（3月7日～3月20日） (3) 在CAD软件平台上建立装配图绘制  第5、6、7周（3月21～4月10日） （4）对零件图形进行绘制 第8、9、10、11周（4月11～5月8日） （5）设计1.5万字说明书一份，零件图一套  第12、13、14周（5月9日～5月29日） （6）毕业设计审核、修改 第15、16周（5月30日～6月12日） （7）毕业设计答辩准备及答辩 第17周（6月13日～6月 19日）
五、主要参考资料 （1）机械设计手册；                                                                                      （2）汽车设计手册；                                                                  （3）汽车理论；                                                                       （4）机械设计；                                                                       （5）汽车构造；                                                                       （6）离合器气助力式液压操纵机构的设计. 《城市车辆》 （7）CAl1l0PK2L2型汽车离合器液压操纵机构的调整. 《维修手册》 （8）CJ6922H系列客车离合器操纵机构设计. 广西：《城市车辆》 （9）Santana 2000 GSi轿车离合器液压操纵系统. （10）解放CA1121PK2L2J型载货汽车离合操纵机构故障与排除. 《汽车技术》等。
六、备注
指导教师签字： 年     月     日					教研室主任签字：  年     月     日
