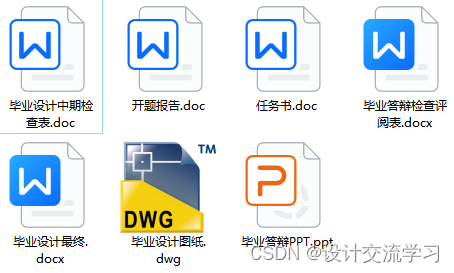

XX镇排水工程设计【给排水毕业论文、任务书、开题报告、中期检查表、评阅表、答辩ppt、cad图纸】

污水处理厂设计规模为2万m3/d,COD=320mg/L；BOD5=150mg/L；TSS=150mg/L；TN=32 mg/L；NH3-N=24mg/L；TP=4mg/L。设计出水水质为：COD=60mg/L；BOD5=20mg/L；TSS=20mg/L；TN=15mg/L；NH3-N=8mg/L；TP=1.5mg/L。根据原污水水质及污水处理程度，主体处理工艺采用氧化沟工艺，双沟式氧化沟不仅运行负荷非常低，处理效果好，且停留时间长、稀释能力强、抗冲击负荷能力强。在大型污水处理厂得到了广泛的应用。

污水处理厂包括污水处理系统和污泥处理系统。污水处理主要处理构筑物包括格栅、污水泵房、平流沉砂池、氧化沟、辐流式二沉池、接触池、巴氏计量槽等。污泥处理包括浓缩机房、脱水机房、污泥提升泵房等。

Specification

This design is on the East Town, Shaoxing City drainage engineering design, including drainage network design, process design of sewage pumping stations, sewage treatment plant process design, sludge treatment process design, as well as part of the monomer structures construction design.

Urban drainage network using the triage system drainage system. Sewage from the sewage pipe network to the sewage treatment plant; rainwater rainwater collection pipe network directly discharged into water bodies. Design Population density 300cap/ha, the volume of effluent standard 200L / (cap.d), sewage pipe network throughout the city. .

Sewage treatment plant design capacity of 20,000 m3 / d, COD = 320mg / L; BOD5 = 150mg / L; TSS = 150mg / L; TN = 32 mg / L; NH3-N = 24mg / L; TP = 4mg / L . Design of water quality: COD = 60mg / L; BOD5 = 20mg / L; TSS = 20mg / L; TN = 15mg / L; NH3-N = 8mg / L; TP = 1.5mg / L. According to the original level of sewage water and sewage treatment, body treatment process by oxidation ditch process, oxidation ditch Shuang'gou not running load is very low, the treatment effect is good, and stay a long time, dilution ability, shock load capability. In a large sewage treatment plant has been widely used.

Sewage treatment plant including sewage treatment systems and sludge treatment systems. Sewage treatment structures include the main grille, sewage pumping stations, advection grit chamber, oxidation ditch, radial flow secondary settling tank, contact tank, pasteurized measuring tank and so on. Sludge treatment, including enrichment room, dewatering room, sludge pump upgrade and so on.

1 设计任务及要求

1.1 设计任务

设计题目为：XX市XX区XX镇排水工程课程设计。

根据所找到的总体规划布置图，进行城区污水管网和污水处理厂的规划设计。

设计原始资料

城区总体规划布置图一张。
XX区位于XX市东北部，该城区设计人口密度300人/ha，卫生设备齐全，污水设计定额为200L/人.天，污水管道起点埋深不小于2.0米。
城区污水预测水质为：COD=320mg/L；BOD5=150mg/L；TSS=150mg/L；

TN=32 mg/L；NH3-N=24mg/L；TP=4mg/L。设计出水水质为：COD=60mg/L；BOD5=20mg/L；TSS=20mg/L；TN=15mg/L；NH3-N=8mg/L；TP=1.5mg/L。

气象资料：XX区境内属亚热带季风气候区，全年东北风为多，温暖湿润，雨量充沛，四季分明，年平均气温16.4℃，年平均日照1996.4小时，无霜期240天，年平均降水量1461毫米。夏秋间台风暴雨时有侵袭，有时造成较大损失。
污水处理厂位于城区西部，处理水就近排入河流，正常水位岸边-2.7米，最高水位岸边-1.7米，最低水位岸边-4.7米。

设计内容

本工程根据原始资料布置该城镇排水管网及污水处理厂，研究设计的内容主要有排水管网设计部分和污水处理系统设计部分。

熟悉相关的设计标准，现行设计规范与设计手册。深入领会各项设计标准的用意，对工程流程有大致了解，参与到现场对工程及设计有切身体会。查阅参考资料。了解城市生活污水处理的国内外现状，发展趋势以及各种处理方法在城市生活污水中的应用情况。
收集基础资料，包括地质资料、人口分布、水文状况、地形地貌、地理特征、气象特征等；进行污水流量的计算，通过方案比较论证及水力计算，设计城市排水管网。
进行污水处理厂工程设计。设计内容包括：进行方案比选，确定本工程处理方案；确定污水处理的工艺流程，并对各流程和各有关构筑物的功能作用，设计要点等做说明；根据设计手册和设计规范合理选择各流程的主要工艺参数，进行各处理构筑物的选型和设计计算；编制设计说明书，计算书，对污水、污泥中的水处理单元构筑物进行详细计算（包括设计流量计算、设计参数设计、并配相应的计算草图）；绘制工程设计图纸等。

…………
