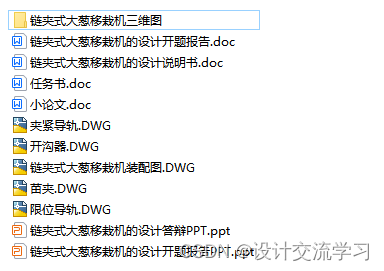

链夹式大葱移栽机的设计【设计说明书+CAD图纸+solidworks三维+通用格式（STEP、IGS）+开题报告+任务书+答辩PPT+小论文】

已于 2024-03-16 10:12:35 修改
阅读量324 收藏
点赞数
分类专栏： 机械 模具 数控 夹具 车辆 PLC /设计 文章标签： 毕业设计
于 2024-03-16 10:11:43 首次发布
原文链接：https://blog.csdn.net/m0_52376787/article/details/129011436?spm=1001.2014.3001.5502
版权
本文详细探讨了大葱移栽机的总体机构设计，特别是链夹式投苗机构，旨在解决传统移栽机移栽后葱苗直立性差的问题。通过动力学分析确保机构合理，实现零速投苗，提高葱苗移栽后的直立性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

课题内容

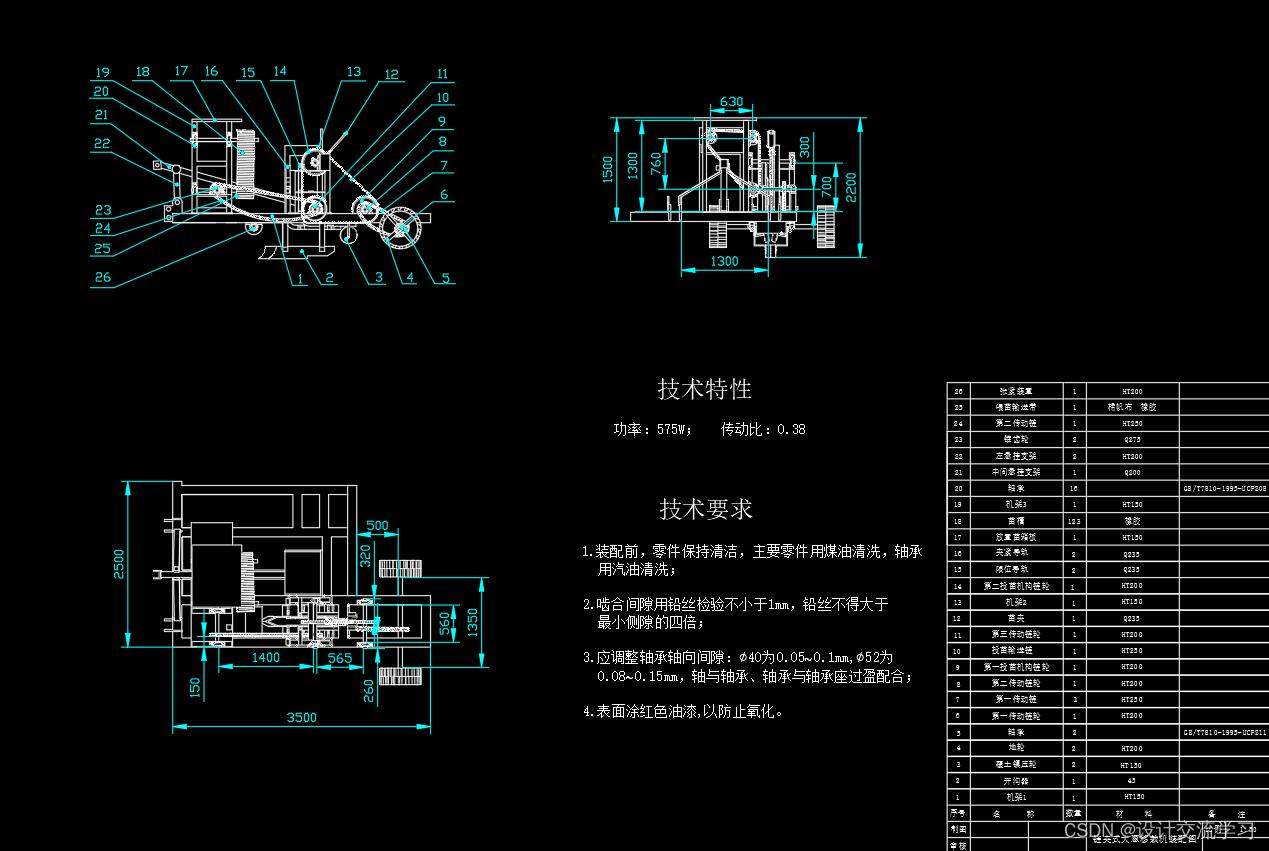

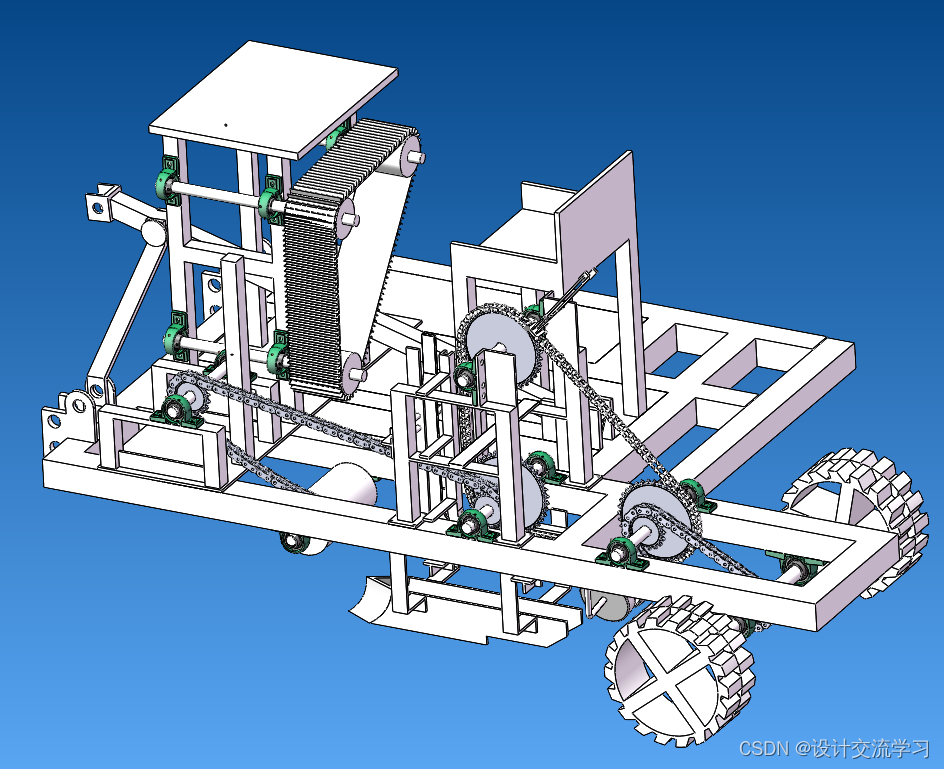

  1. 移栽机的总体机构设计，包括四部分：喂苗机构、投苗机构、机架和传动系统。为

 了实现大葱移栽时的零速投苗，根据工作原理设计合理的传动机构，并进行理论计

 算。

（2）移栽机主要零部件的设计，如苗夹、开沟器、投苗链条限位导轨、夹紧导轨。

（3）对于移栽机的投苗机构进行动力学分析，如投苗输送链、苗夹等，保证机构设计的

     合理性。

前 言

 大葱在我国已成为区域规模种植的蔬菜作物之一，由于大葱栽植农艺要求的特殊性，即株距小、直立性要求高，用于其它作物移栽的移栽机基本不能用于大葱移栽。对于大葱移栽机，国内外虽有研究或产品问世，但都存在移栽后葱苗直立性差的不足。分析原因，是由于栽植器都采用圆盘式栽植器，葱苗相对地面速度为零只是在一个时间点上，是瞬间的，时间短，造成葱苗在相对地面零速的情况下覆土不充分，移栽后葱苗倾斜，甚至倒伏。

 为了解决上述零速栽植的问题，作者分析了各种移栽机的结构特点，最终确定采用链夹式投苗机构。将苗夹和苗槽分别安装在投苗输送链和喂苗输送带上，通过传动系统使苗夹和苗槽在竖直方向运动时实现同步，保证苗夹能准确的从对应苗槽中夹取葱苗；然后葱苗在被夹持的状态下随输送链转为水平运动，其水平运动速度与移栽机前进的速度大小相等、方向相反，从而实现在一段距离内的零速投苗，能够实现先覆土镇压再释放葱苗，从而保证了葱苗移栽后的直立性。



    关键词： 大葱；链夹式；移栽机；零速投苗
