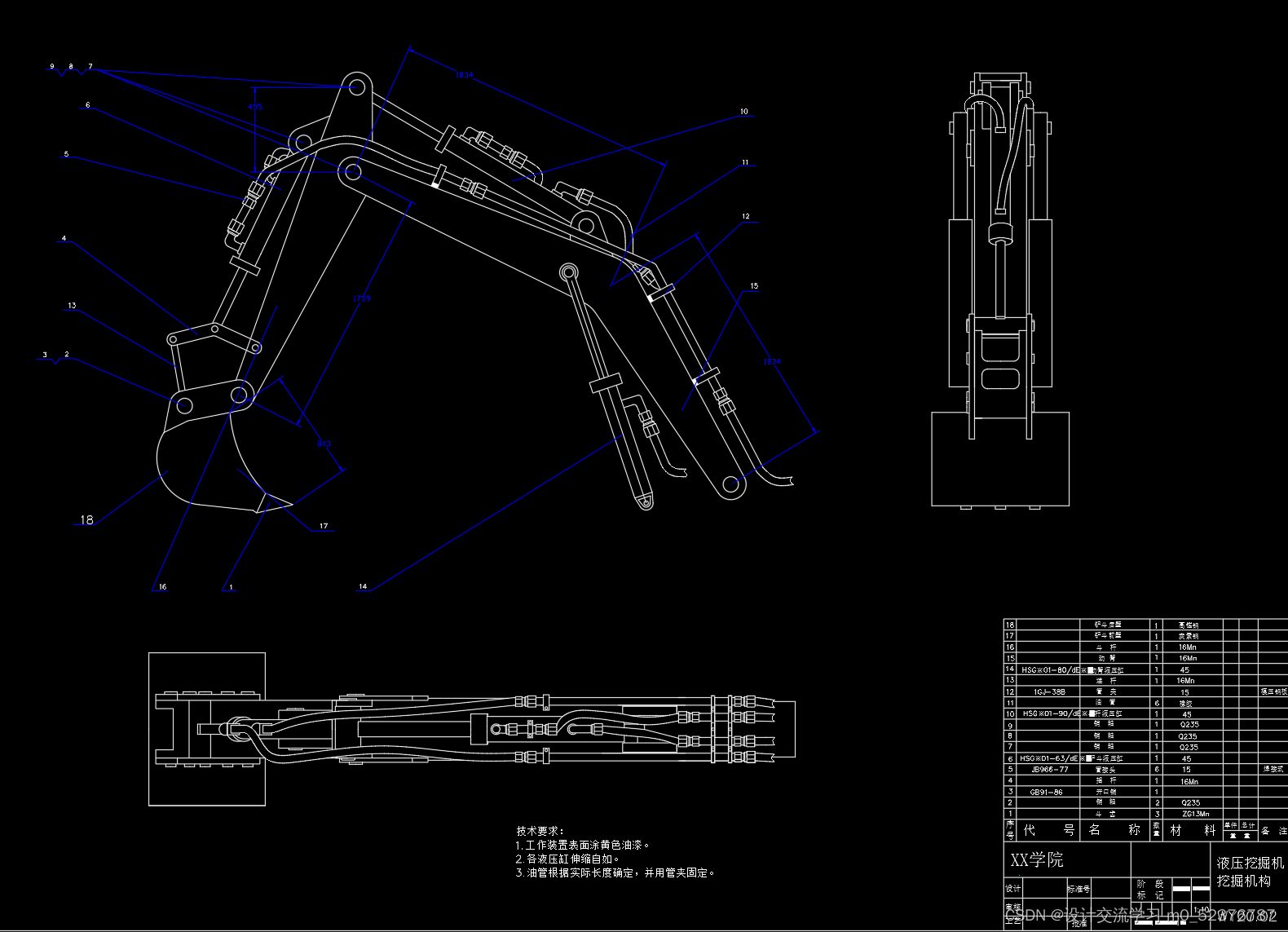

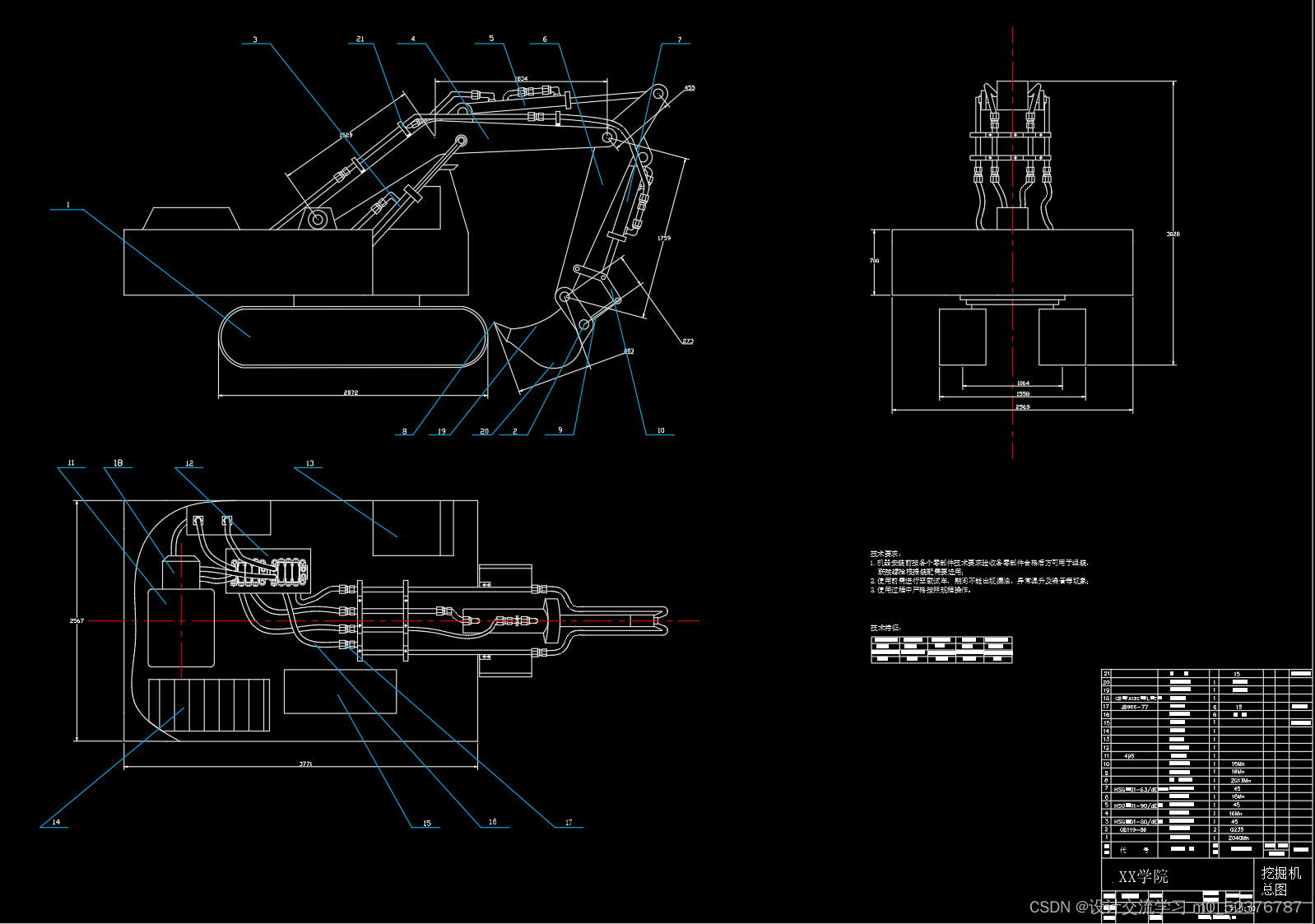

小型挖掘机传动系统设计【论文、CAD图纸（液压挖掘机工作装置、液压挖掘机总图）】

于 2024-04-12 09:36:12 发布
阅读量234 收藏
点赞数
分类专栏： 机械 模具 数控 夹具 车辆 PLC /设计 文章标签： 毕业设计
原文链接：https://blog.csdn.net/m0_52376787/article/details/129011436?spm=1001.2014.3001.5502
版权
本文探讨了电动液压挖掘机在工程领域的应用，重点分析了其液压传动系统，包括负载敏感泵和多路阀的建模与仿真，旨在提高能源效率和减少排放。通过计算机仿真技术优化挖掘机的动力系统，以实现节能减排目标。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

摘  要

挖掘机具有动力大、能耗较高、排放量相对较低等特点，其种类较多，大多数具有挖采和装载的两大功用，在房地产、开采煤矿等方面很受欢迎，大大提高了工作效率。而电能和液压这一功能的商品，对如今污染严峻的生活环境有着重要意义。其改进了传统类型的构造原理以及技能特色，它能够将转换效率大大提高，能够在空气稀薄的封闭环境中，进行无有毒有害气体地排放，具有低碳高效绿色环保等有点。另外，电池和电机的构成，又作为一个新的工程机械动力系统，在未来的生活中，得到进一步的应用和提升。这篇文章是围绕小型电动液压挖掘机传动部分展开设计的，详细介绍了电动挖掘机的构成、进程及发展趋势，并对挖掘机的现状及存在的问题进行了阐述，并把液压挖掘机液压系统的重要性和动态系统分析进行了介绍。而且基于结构和负载敏感多路阀的原理，建立了一个以力士乐M4负载敏感多路阀的仿真模型。山东临工lg660小型挖掘机执行机构，飞机的仿真模型建立。

关键词：小型挖掘机；负载敏感泵；液压系统；动力系统

Abstract

The excavator is a large amount of energy, high energy consumption, low emissions in engineering machinery, earthmoving machinery use more varieties, with mining and shipping two functions, mainly for engineering construction, mining and real estate industries. Electric hydraulic excavator is a new technology of energy saving and emission reduction. The improved structure principle and technical features of the traditional hydraulic excavator the use of energy. It has the advantages of high efficiency, can be in the environment, the air is thin, the environment is closed, no harmful gas emissions, green environmental protection and other advantages, the formation of the battery and motor as a new power system of engineering machinery. This paper designs and small electric drive system of hydraulic excavator Analysis. The specific contents are as follows: (1) introduced the structure, the electric excavator development history, future development and trend of development. Introduces the current situation and existing problems of the traditional excavator, expounds the importance analysis of excavator hydraulic system and dynamic system. (2) according to the principle and structure of negative load sensing pump, set up the simulation model of load sensing pump. The principle and structure of the load sensitive valve based on the establishment of a Rexroth M4 load sensitive valve. The simulation model of Shandong Lingong lg660 small excavator executive mechanism, establish the simulation model of the aircraft.

Key words: small excavator; load sensing pump; hydraulic system

1绪论

1.1 课题研究目的和意义

挖掘机是土方机械运用较多的机器，具有开挖和装运两大重要功用，首先应用于工程制造、矿石资源采矿和房地产建筑等领域；同时，挖掘机也是一种高耗能的重型工程机械。核算标明，液压挖掘机完成土方量，约占65%至70%的总土方工程。在施工过程中，因为液压挖掘机具有优良的多功用适应性，也使得其工程运用量不断增加。我国的经济发展和基础设施的不断提高，对工程机械工作，有着极大的推进作用，在各项工程中，挖掘机变成必不可少的施工设备。可是，伴随着石油资源缺少，价格不断上涨和别的不能抗拒因素外，加上燃料尾气排放和杂乱地形的特殊要求，电力必将变成工程机械的发展趋势。在节能减排的大政策下，我国的电动液压挖掘机的开发和研究也是如火如荼，电动液压挖掘机商品如今的市场主要由山hxb-55，日本日立建筑机械ex2500-5，ex5500，ex1900-6，ex3600-6等大型电动液压挖掘机。2011年十月，三一重工还推出了首款纯电动液压挖掘机。此外，卡特彼勒、利勃海尔等世界工程机械制造商和国内挖掘机厂现已开始开发电动液压挖掘机商品。

随着经济的迅速发展和科学技术的不断进步，计算机仿真技能在产品仿真中的运用也在迅速兴起，在工程机械研究开发的大舞台上，也发挥着越来越重要的效果。仿真技能的运用，使生产效率不断提高，大大缩短了商品的研发周期，不仅节省研究费用，而且大大减少了不合格商品的概率，加快转化为有用的生产力。尤其在工程机械液压体系中，设备故障率有时候高达40%之上，而发动机故障率也高达15%，因而对液压体系进行仿真剖析是十分必要的。它的灵活运用能够有效的减少上述两故障率，充分利用发动机功率和液压体系的功率，以便进行非常好的功率匹配，减小体系发热，下降液压元件和发动机的工作强度，进一步增加挖掘机动力体系的可靠性和使用期限。

…………
