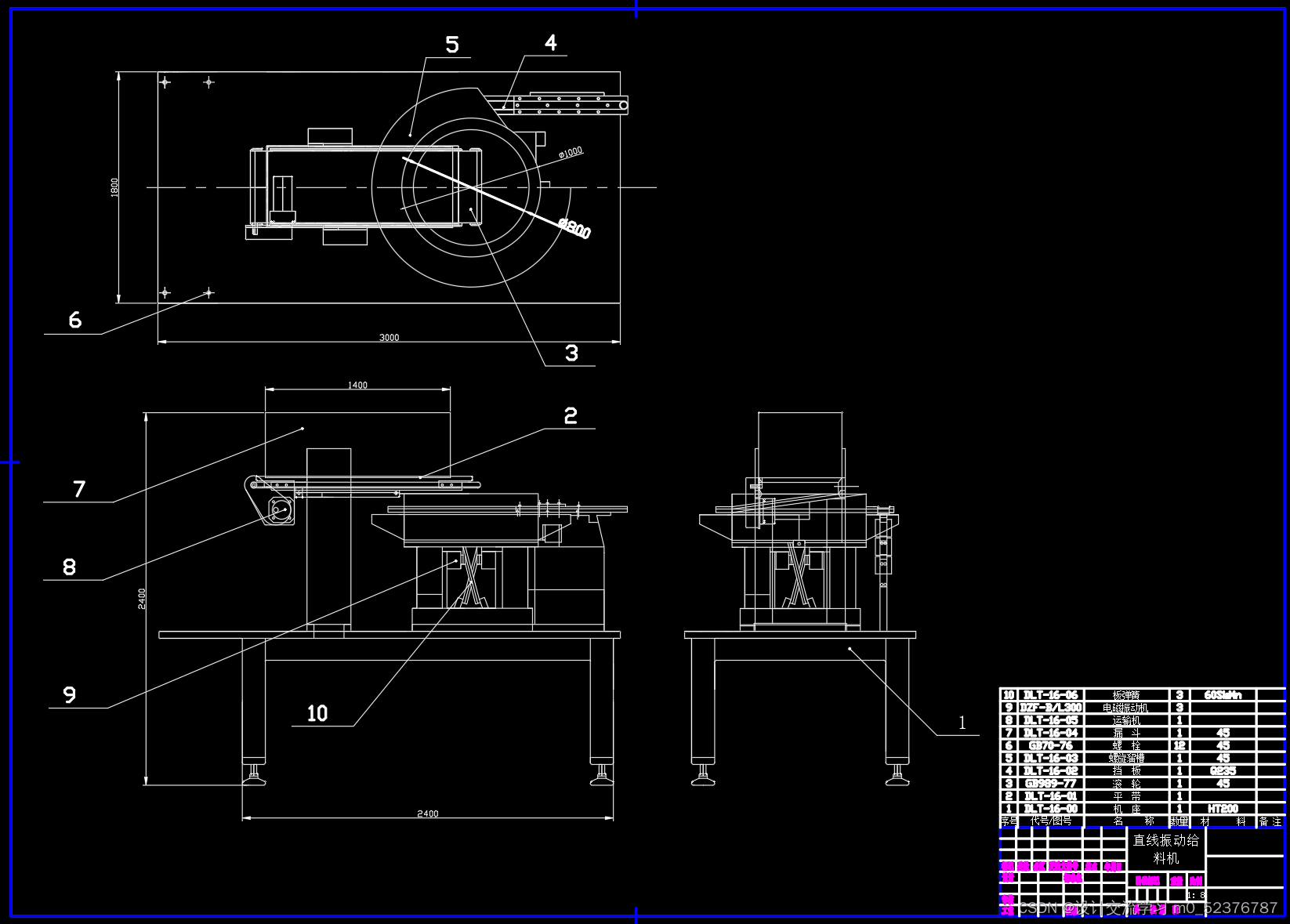

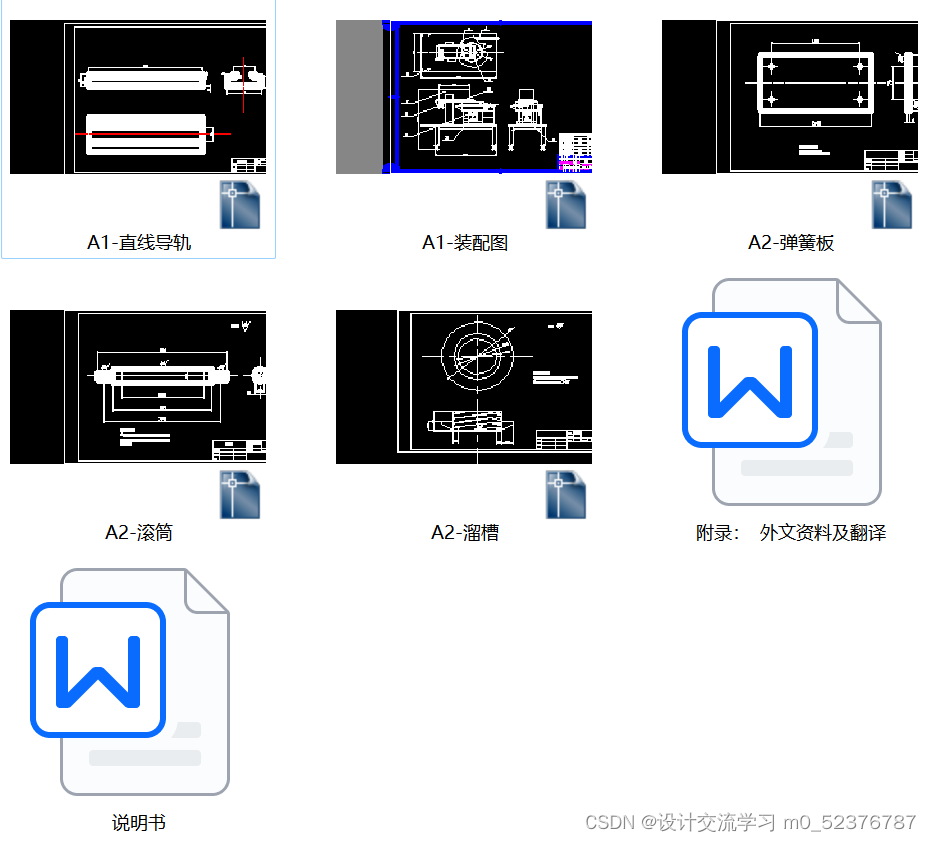

直线振动给料机设计【说明书、5张CAD图纸、外文资料及翻译】

关注 m0_52376787

于 2024-04-21 11:56:12 发布

阅读量114

点赞数

分类专栏：机械模具数控夹具车辆 PLC /设计文章标签：毕业设计

原文链接：https://blog.csdn.net/m0_52376787/article/details/129011436?spm=1001.2014.3001.5502

版权

机械模具数控夹具车辆 PLC /设计专栏收录该内容

1449 篇文章

订阅专栏

摘要

本课题是针对输液袋灌装生产线输送设备部分的设计。随着医药包装材料的不断发展，目前在大输液生产中广泛使用的玻璃输液瓶有逐步被一次性软包装输液袋取代的趋势。与玻璃瓶相比较，输液袋有着众多玻璃瓶所不能比拟的、顺应医疗改革与发展的优点，如节约资源,减少环境污染,体积小,重量轻,灌装工艺简单,消毒灭菌安全，能避免交叉感染等。鉴于此，研制先进的软包装输液袋生产线已成为国内的重要课题。输送设备作为输液袋灌装生产线的重要组成部分，其主要完成灌装线输液袋灌装后瓶子输送工作，整个输送设备主要由溜槽、振动机、圆盘、皮带轮、板弹簧、直线轨道等部分组成。本设计详细阐述了大输液灌装系统的现状与前景；概述了输送设备设计的基本原则；全面剖析了输送设备的整体的结构、工作原理；具体设计了各主要组件的结构，并对相关要素进行了计算、分析与比较，主要包括溜槽尺寸设计与确定，机器内部结构的设计与确定，振动机选型与板弹簧设计、分析与介绍等；最后对输送设备的整体与主要组件绘制了详细的装配图与零件图。

关键字:输液袋、灌装线输送设备、直线轨道

Abstract

This paper is the design of cap sealing device in the assemble line of the filling of infusing bag. With the development of the material of medical packing, currently, there comes the tendency of the replacement of glass infusing bottle which is widely used in mass infusion production by the one time soft infusion bag. Comparing with glass bottles, this bag follows the development of medical reform,and it has the advantages that the glass ones can not surpass , Such as, saving resources, reducing environment pollution, smaller volume, light weigh ,simple filling process , the safe disinfection avoiding cross-infection. Based on this, the research of the advanced assemble line of filling soft infusion bag has become the important study in our country. Cap sealing device is the main part of the line，and it main work is passing the vases after they are infused. The whole device consists of turning arm，head of perm，rotating mechanism, air mechanism, air cylinder of stretches and pendulum，air cylinder of ellipse piston。The current situation and prospect of the system are expounded detailed. And it summarizes the basic principles of the design of cap sealing device and analyzed the whole structure, movement and designed the structures of the main parts and give some calculations, analyzation and comparisons to the relative essential factors which includes and the define of the movement rotate arms and its dimensions, the dimensions of heating parts; the design of inner structure and power, and the design of air drive and vacuum system and air control valve and the brief introduction of air appendix, and also the design of air cylinder of stretches and pendulum，air cylinder of ellipse piston，The free manipulators of two degrees and then analyzation and introduction. In the end, the fix drawing, part drawing and principle drawing are dearly draw about the whole system.

Keywords: infusion bag, the device of cap sealing in filling assemble line, structure, movement.

1.前言

2.直线振动给料机的设计

2.1大输液灌装系统的现状与前景

2.1.2 塑料包装输液生产在国际上方兴未艾，代表着生产发展的方向

（4）采用可靠的密封，减少或消除渗漏现象。

2.3.2.1 输送设备在各部分的工作作用

1.前言

随着医药包装材料的不断发展，目前在大输液生产中被广泛使用的玻璃瓶装输液，有逐步被一次性软包装输液袋(瓶)取代的趋势。一次性输液袋严格选用医用无毒PVC输血粒料,经高温塑化在净化条件下热合而成，不会与药物发生反应，使用安全可靠。与玻璃瓶相比，输液袋最大的优点:节约资源,减少环境污染,体积小,重量轻,灌装工艺简单,消毒灭菌安全,使用时无需进气管，避免交叉感染。目前常用的大输液玻璃瓶包装存在着高耗能、易破损、运输量大等缺点。而用软包装替代或部分替代玻璃瓶包装，可以克服上述缺点，输液生产时还可以省去洗瓶工序、降低生产成本。鉴于输液袋已成为大输液包装的发展趋势，国家经贸委99年将大输液复合膜软包装项目，列为医药工业重点投资开发项目。目前国内引进塑料输液袋生产线13 条，生产能力约5700万袋／年，全部的生产能力约占全国输液生产总量的5%左右。随着优质塑料输液容器的开发与推广，逐步减少玻璃输液瓶的产用量，2005年塑料输液袋达到输液容器总产量的43％左右，约7.3亿袋。先进的软包装输液生产已发展到了制瓶(袋)、灌装、封口在一台机器上完成的水平。这样既缩短了生产周期，又减少了环境对药品可能造成的污染，另外在医院使用时，又避免了外界空气对药液的污染。大输液软包装是我国“九五”及今后一段时间输液发展的方向，主要通过技术引进、消化吸收解决软包装器

的基材生产技术、容器本身的生产技术及灌封灭菌等技术。

塑料包装输液生产在国际上方兴未艾，代表着生产发展的方向。塑包输液是70年代在德国首先获得应用，在短短的二十年间，已在西方得到广泛的应用，而且在输液市场上占有率达到 90%，我国近十年也有了迅速应用，占有率已上升到近 15%，并有加速发展的趋势。近年来，国外的输液生产技术已向高度电子程控化和高度密封化的生产程式发展，其设备达到制袋—印字—灌装—封口—传送等工序均在一台机器中自动完成，加上采用优质一次性输液袋包装，有效的保证了输液的质量。鉴于此，加快研制步伐，实现国产化对软袋包装输液的发展是十分重要的。目前，国内已有此类输液生产线和软包装输液袋（无毒PVC或非PVC材料）的生产厂家，并在少数生产企业、医院制剂室应用，其前景是一片美好的。总之，塑包输液是代表当今世界输液生产技术的水平，是发展方向。

本课题是针对输液袋灌装生产线输送设备部分的设计。输送设备作为输液袋灌装生产线的重要组成部分，其主要完成灌装线输液袋灌装后瓶口与瓶塞的热封合工作，整个输送设备主要由溜槽、皮带轮、直线轨道、振动机部分组成。以下对灌装线的现状与前景、灌装线输送设备、各主要组件作详细阐述。

………………
