轻型电动汽车驱动系统设计
摘 要

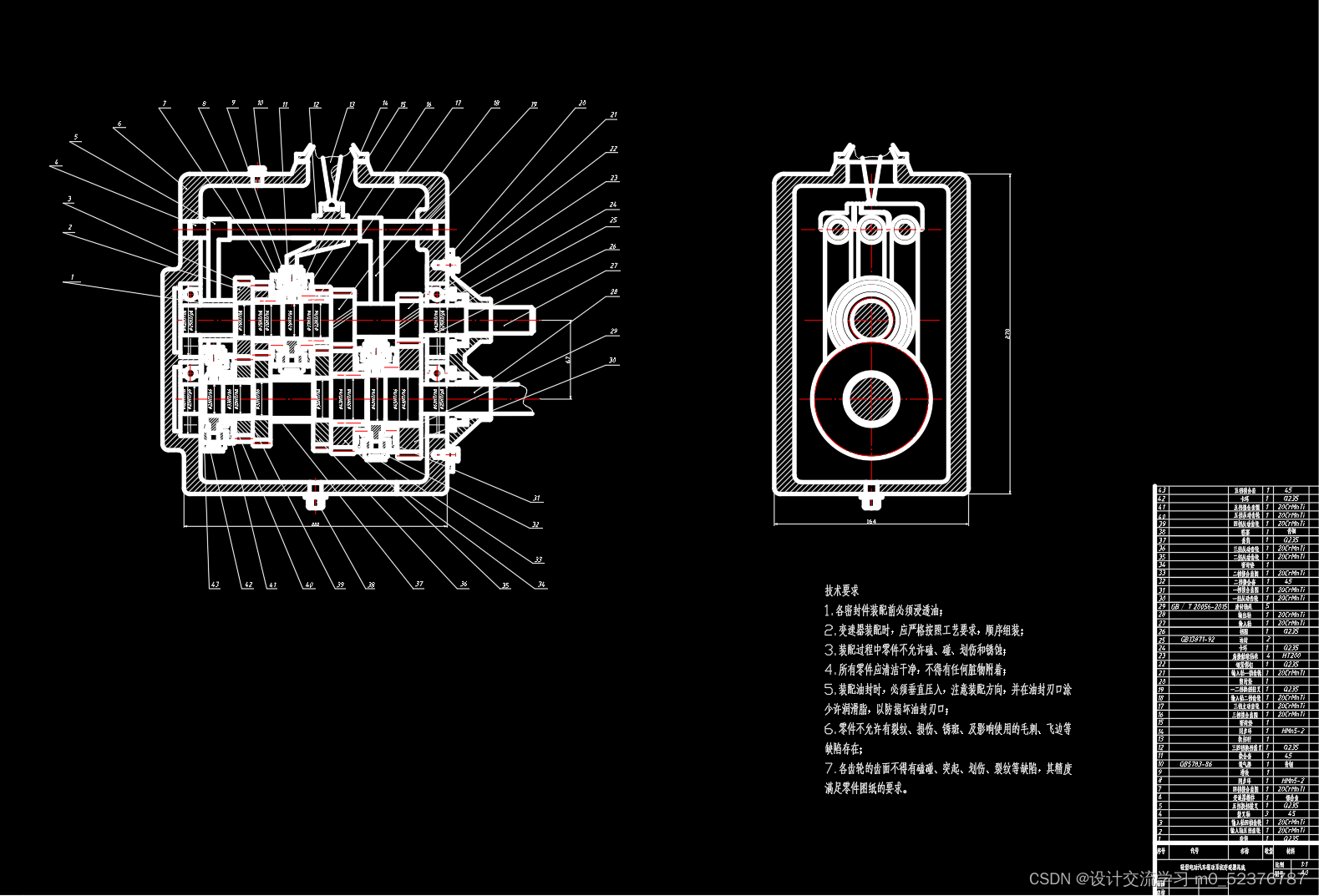

本文以比亚迪E5 300纯电动汽车为参考车型，驱动系统的布置方案为前置前驱，变速器为两轴式，其中包括了对驱动系统驱动电机的参数匹配、传动装置的设计、以及控制系统的设计。通过车辆的期望的性能参数，计算出驱动电机的参数，使其满足车辆的整车性能要求。确定动力传动方案之后，对传动系统各个部件进行详细的计算以及相关构件的校核计算，使其满足强度要求。在对变速器齿轮的相关参数的选取，严格遵循相关标准，根据材料本身的物理性能，结合材料的加工工艺来选择合适的材料。在确定了各个零件的基本参数后，用CAD进行装配图和零件图的绘制，最后对电动机的控制系统进行编程，并且用proteus进行仿真。
关键词：轻型电动汽车；驱动系统；手动变速器；驱动电机；控制系统；传动比
Design of driving system for light electric vehicle
ABSTRACT
This paper takes BYD E5 300 pure electric vehicle as reference models, layout scheme of drive system for the front derailleur, two axle type, including driving system of motor parameter matching, transmission device design and control system design. Through the expected performance parameters of the vehicle, the parameters of the drive motor are calculated to satisfy the vehicle performance requirements. After determining the power transmission program, detailed calculation of each part of the transmission system and checking calculation of the relevant components are carried out to meet the strength requirements. In the transmission gear selection of relevant parameters, strictly follow the relevant standards, according to the physical properties of the material itself, combined with the material processing technology to select the appropriate material. After determining the basic parameters of each part, the assembly drawings and parts drawings are drawn by CAD. Finally, the motor control system is programmed and simulated with proteus.
Key Words：Light electric vehicles; drive systems; manual transmissions; drive motors; control systems; drive ratios
从1769年，居纽成功制造出了世界第一辆以蒸汽驱动作为动力来源的三轮汽车，到1885年，本茨研制出了世界第一辆以汽油燃烧所产生的热能作为动力来源的汽油机汽车，再到1914年，美国福特公司将流水线生产的理念用在汽车生产上，历经100多年不间断的改进与创新，集成了人类的汗血与智慧，并且得益于钢铁工业、石油工业、化工产业、机械制造工业、电力以及交通工业、电子控制技术的发展与进步，汽车工业取得了举世瞩目的成就。汽车工业在发展的同时也极大推动了其他产业的升级与进步。在经济全球化的今天，汽车工业也成为衡量一个国家工业水平的重要指标，在极大方便了人们的生活，减少人们花费在出行上的时间的同时，也为人们创造了巨大的经济效益，可以说，汽车已经成为人们生活中所必不可少的物品。
然而，随着汽车工业的不断发展，汽车保有量也随着不断增加，由此所带来的不良后果与矛盾也日益凸显，比如日益频发的交通事故、对环境的污染日益严重等，其中因为石油资源的日益枯竭所带来全球范围内的能源紧张尤为明显，随着而来的便是为了争夺石油资源而带来的地区冲突的加剧。随着社会的发展和生活水平的提高，人们对于生活的质量的追求也越来越高，而汽车工业发展所产生的环境污染极大程度地影响了人们的身体健康。
正是在这样一个背景下，以电能、氢能等为能源的新能源汽车凭借自身的节能、环保、无污染、低噪声、高效率、安全、可再生、结构简单的特点，越来越受到世界各国的青睐。其中，推动电动汽车的发展成为很多国家的汽车工业发展的方向，主要原因有以下几点：
（1）如果将电动汽车和传统的内燃机汽车相比较，会发现电动汽车在操纵性能和行驶稳定性能以及驾驶安全性能上更胜一筹；
（2）如果从所使用的能源的结构来看，电动汽车可以说是更为多样化的；
（3）相比于传统的内燃机汽车，电动汽车在保证零排放和无污染的同时，又兼具了较高的能量转化率的优势；
（4）如果从噪音以及驾乘的舒适性来看，电动汽车相比于传统的内燃机汽车来说，具有非常大的优势；
（5）如果从电动汽车车体的组成结构来看，具有结构较为简单的特点，极大方便了后续的维修与保养。
虽然为了推动中国新能源汽车产业发展，我国政府相继出台了许多的相关的补贴政策，但是目前新能源汽车的保有量远远还没有达到预期的规划。在2012年的时候，国务院发布并且通过《节能与新能源汽车产业发展规划(2012-2020年)》文件，制定了到2020年为止，插电式混合动力汽车、纯电动汽车的生产量达到200万辆，累计产销量要超过500万辆的目标。依据中华人民共和国交通管理局提供的数据，截止2017年3月份，中国的机动车保有量已经突破3.0亿辆，其中汽车达到惊人的2亿辆，而纯电动汽车的保有量却仅仅只有74.1万辆，从市场的发展规律来看，到2020年，新能源汽车的保有量很难达到预期规划，这是因为新能源汽车的自身技术问题比如续航能力依然存在还有就是目前充电设备的数量不足和充电缺乏便捷性等问题依旧阻碍着消费者对电动汽车的选择。
所以，电动汽车的设计与制造对于大力推动能源多元化、减少汽车废气排放对环境造成的污染具有非常重大的意义。
………………
