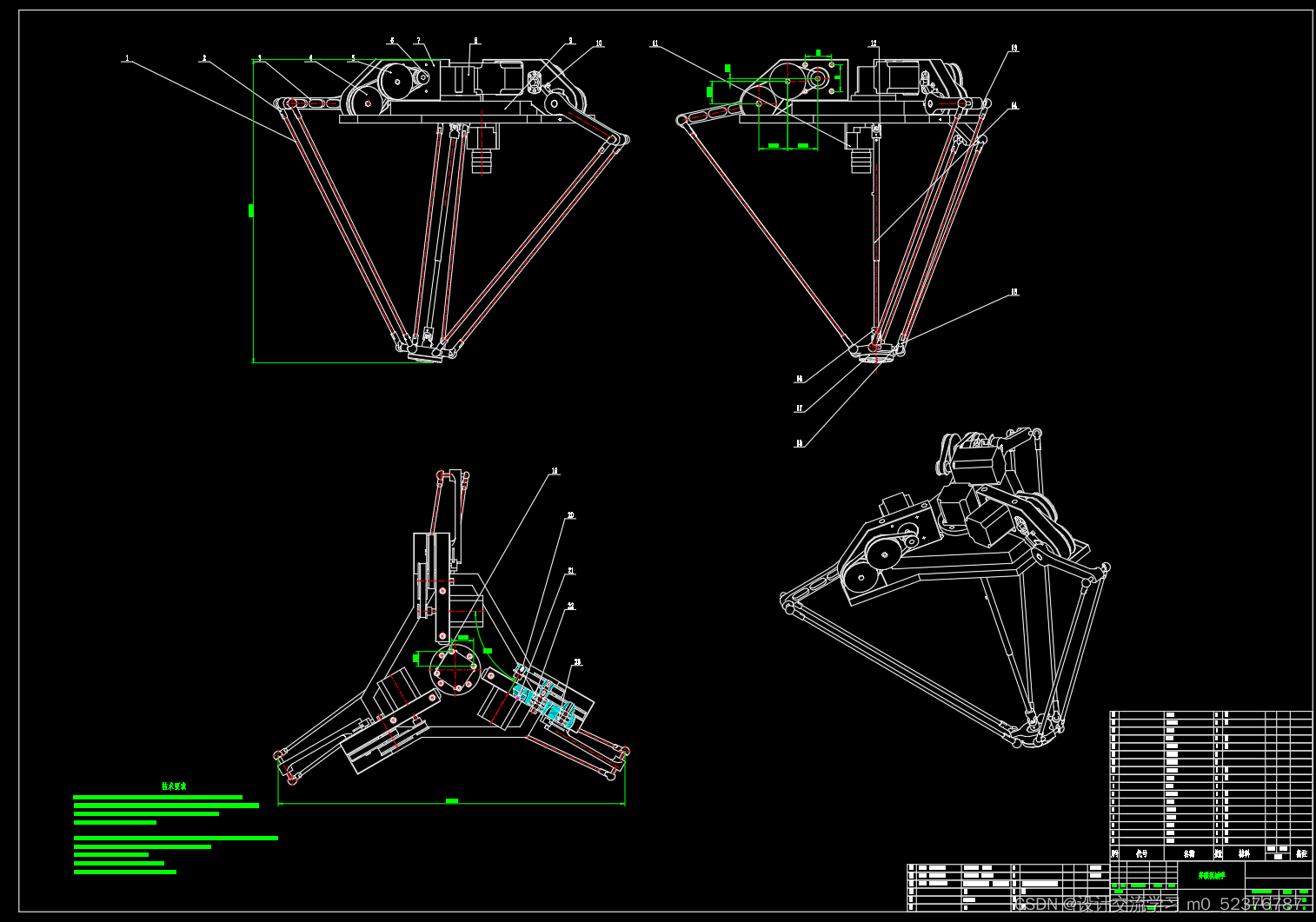

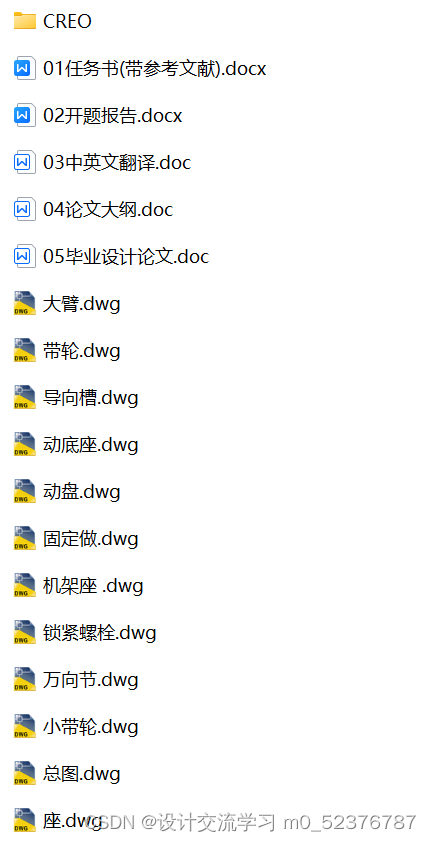

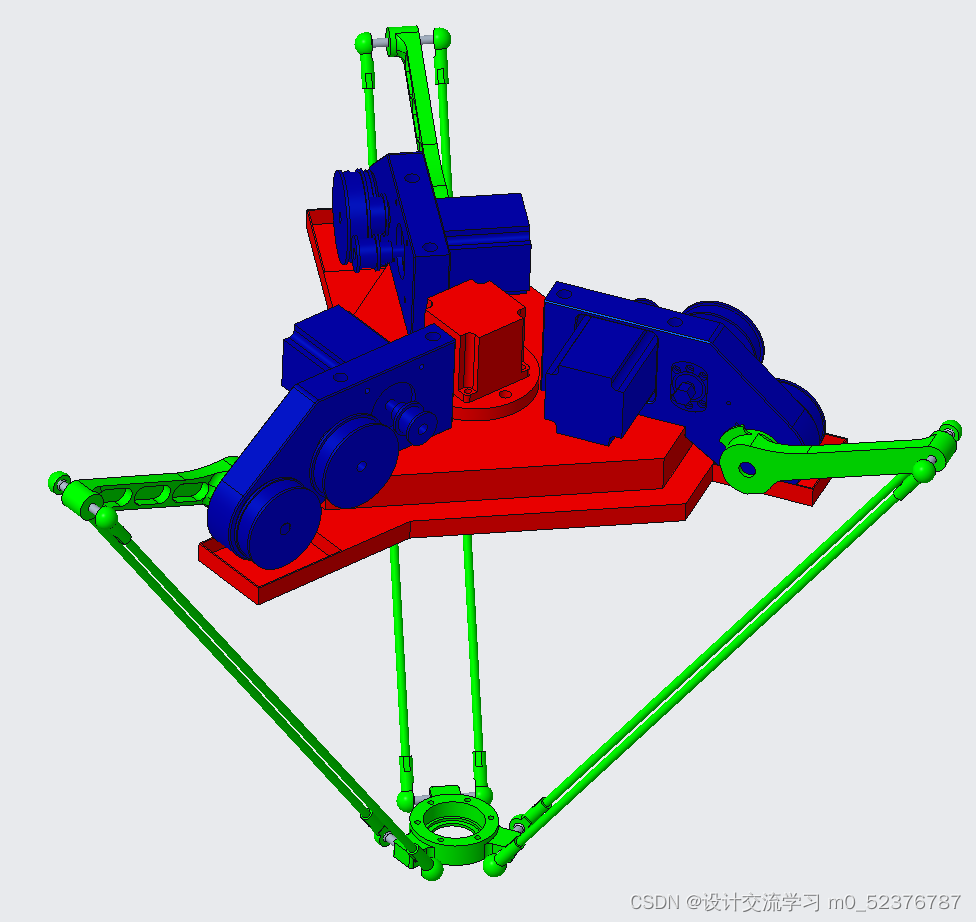

三自由度Delta并联机器人的设计【论文、CAD图纸、Creo三维、动画、开题报告、任务书、翻译】

于 2024-05-03 19:00:48 发布
阅读量515 收藏 1
点赞数
分类专栏： 机械 模具 数控 夹具 车辆 PLC /设计 文章标签： 机器人
原文链接：https://blog.csdn.net/m0_52376787
版权
本文探讨了我国机器人研究现状，重点介绍了Delta并联机器人设计，包括机械设计特点、组成部分、自由度分析和机械传动装置选择。文章深入研究了三自由度Delta机器人运动学，构建了运动学模型，进行了正反向运动学分析，并提供了仿真方法。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

摘要

并联机器人是人类全新的机器人,它具有刚度大!承载能力强!精度高!自重负荷比小!动力性能好等一系列优点,与目前广泛应用的串联机器人在应用上构成互补关系,因而扩大了机器人的应用领域"Delta并联机器人是最典型的空间三自由度移动的并联机构,Delta机构整体结构简单!紧凑,驱动部分均布于固定平台,这些特点使它具有良好的运动学和动力学特性,实验条件下末端控制加速度可高达5.09-(重力加速度)"大量的实践证明,Delta机构是迄今为止设计最成功的并联机构之一"目前,Delta并联机器人己经广泛应用于化妆品!食品和药品的包装和电子产品的装配"机器人的运动学是机器人动力学!机器人控制和规划的基础,在机器人研究中占有重要的地位"运动学研究内容包括正向运动学和反向运动学,对于并联机器人,其反向运动学相对简单而正向运动学复杂"本文对三自由度Delta机器人运动学进行了研究"通过对Delta机器人结构的分析,建立了运动学模型,确定了各个构件的空间位姿"基于动平台与静平台之间的矢 量关系以及机构的约束方程,建立了该机构的运动学方程,推导出位置反解公式,同时给出了位置正解的数值解法"在位置反解方程的基础上,分析了Delta机器人的工作空间,推导出该机构的雅可比矩阵,并对速度和加速度进行了求解.。

关键词： 机器人，方案，设计，仿真

…………
