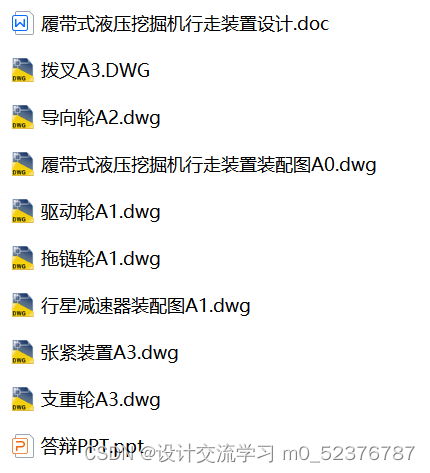

履带式液压挖掘机行走装置设计【毕业论文+8张CAD图纸+答辩ppt】

关注 m0_52376787

于 2024-05-03 19:12:29 发布

阅读量648

点赞数

分类专栏：机械模具数控夹具车辆 PLC /设计文章标签：毕业设计

原文链接：https://blog.csdn.net/m0_52376787

版权

机械模具数控夹具车辆 PLC /设计专栏收录该内容

1443 篇文章

订阅专栏

本文探讨了挖掘机在基础设施建设中的重要性，重点分析了行走装置的设计，包括履带选择、驱动轮、支重轮等关键部件，以及液压系统的优化。强调底盘设计对整体性能的影响，展示了在恶劣工况下的应用价值和三维仿真技术的提升作用。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

摘要

在国民经济建设中，特别是城市建设，土木工程，水利建设，道路建设，机场建设，采矿，码头建设，改良耕地和工程机械正在发挥越来越重要的作用。尽管有各种各样的建筑机械，但它们基本上可分为动力装置，行走装置和工作装置。挖掘机行走装置的主要功能是提供驱动挖掘机所需的驱动力。框架，行走装置和悬架是组成挖掘机行走装置的重要组成部分，因此挖掘机可以正常工作。本设计着重分析了挖掘机行走装置中底盘的设计，并且附带了一部分动力部分的设计。

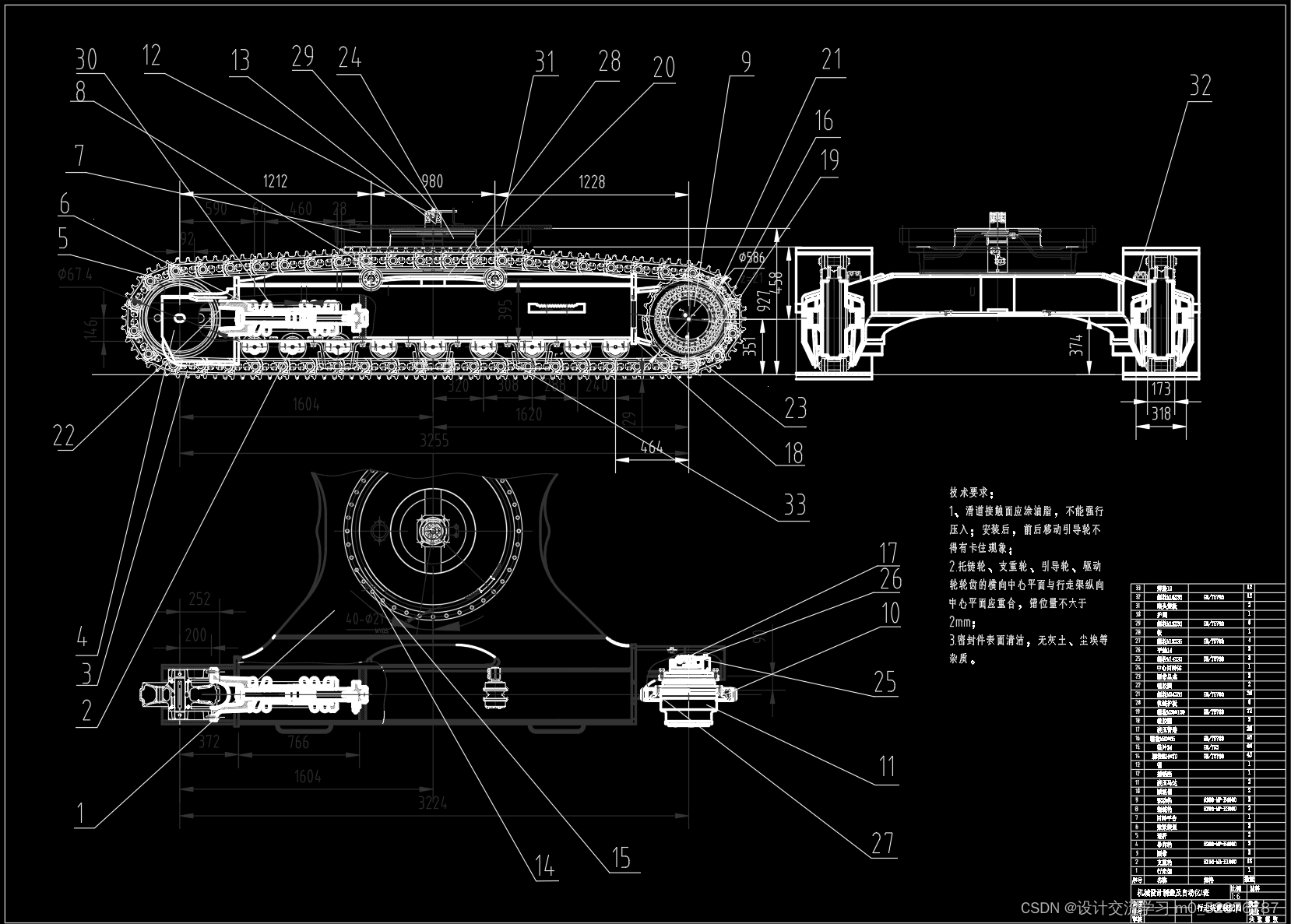

本文在详细设计履带装置的基础上，设计了支重轮、驱动轮、托链轮、导向轮四带一轮的结构，分析设计的各个轮并对部分关键部件进行了设计和检查。

关键词：挖掘机；行走装置；张紧装置；

ABSTRACT

In the construction of national economy, especially the urban construction, civil engineering, water conservancy construction, road construction, airport construction, mining, port construction, improvement of cultivated land and engineering machinery is playing a more and more important role. Although there are all kinds of construction machinery, they can be divided into power devices, walking devices and working devices. The main function of the excavator walking device is to provide the driving force needed to drive the excavator. Frame, walking device and suspension are important components of the excavator walking device, so the excavator can work normally. This design focuses on the design of the chassis in the excavator walking device and the design of part of the power part.

In this paper, on the basis of the detailed design crawler device, design the roller, driving wheel, chain wheel, guide wheel four round structure, analysis and design of each wheel and part of the key components for the design and check.

Keywords: excavator; Walking device; Tensioning device; Four-wheel area

2.2履带式行走装置的各部分的功用及结构布置
