苜蓿收获机的设计【solidworks+cad+毕业论文+开题报告+答辩】

前 言

畜牧业的发展水平反映了一个国家的经济发展水平和技术的进步程度，在一些畜牧业发达国家，畜牧业产值在农业总产值中占有很高的比例，在畜牧业产值中，60%以上是由牧草转化来的，所以牧草生产是畜牧业中最基础的产业，还是一个经济效益很高的产业。但是，我国牧草收获机械化水平低，设备陈旧不能满足收获需求，有时还需要人工收割，使牧草产量和品质下降，缺乏牧草收获机械，以阻碍了牧草产业的发展。

本课题的确定是在收集、分析以往使用经验以及国外同类产品最新技术资料的基础上确定的。研制了一种可以一次完成切割、压扁、作业工序的切割机，它的特点是采用了偏心式拨禾轮，将牧草拨入立式割台，并及时推向压扁辊。

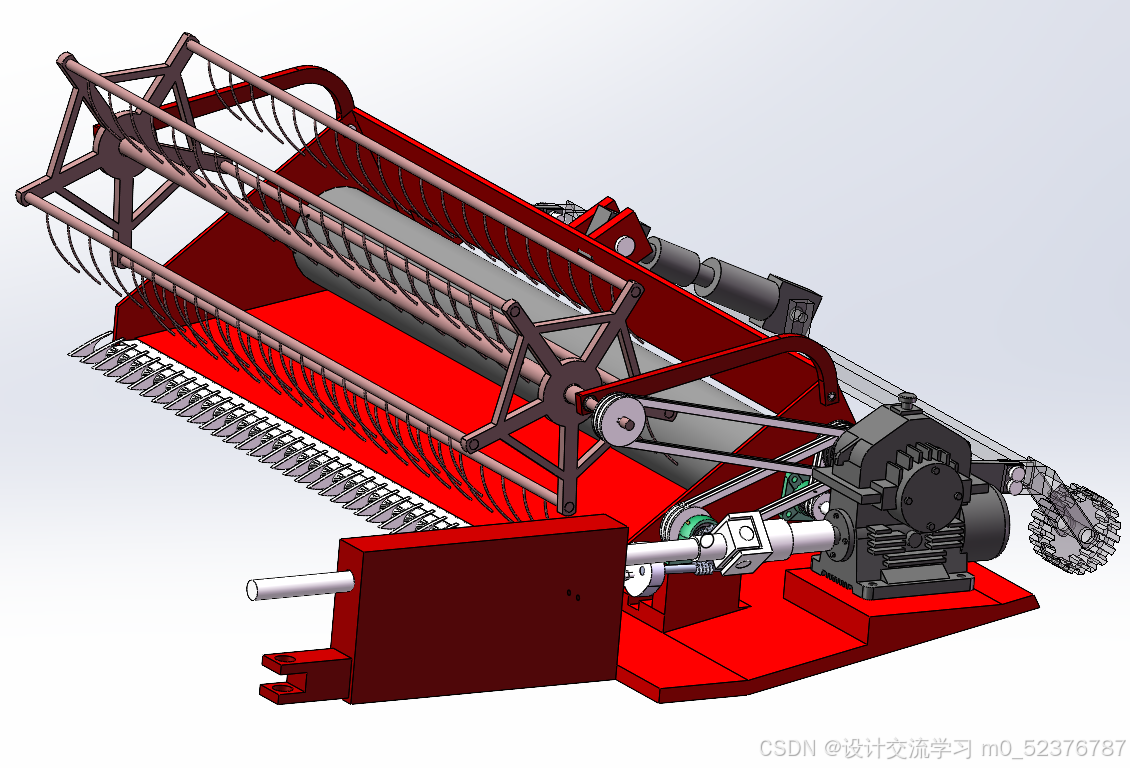

本文主要是应用机械设计方法和机械原理对割草机的全部零件进行尺寸研究设计，对主要的传动零部件进行受力分析和强度校核计算，用Auto CAD和Solid Works设计软件进行设计和绘图，初步完成了整机的设计并整理出图纸。

关键词：苜蓿；割草机；往复式切割器；偏心拨禾轮

目 录

1 引言

1.1 本课题研究的背景、目的

1.2 牧草机械的研究现状

1.3 课题研究内容和方法

2 收获机整体方案的确定

2.1 收获对象的特点及其对割草压扁机机械性能的要求

2.2 方案的确定

3 立式割台的设计

4 割草压扁机拨禾装置的设计研究

4.1 拨禾轮的类型

4.2 拨禾轮的工作原理和参数确定

5 割草压扁机切割系统的分析研究

5.1 切割器的选择

5.2 切割压扁机压扁系统的设计研究

6 割草压扁机传动系统的分析研究

6.1 传动系统方案设计及主轴转速确定

6.2 传动比及参数的确定

6.3 功率需求和传动效率的确定

6.4 传动设计计算

7 轴的设计计算

总 结

致 谢

参考文献

1 引言

1.1 本课题研究的背景、目的

1.1.1 研究背景

随着我国经济的发展,畜牧业早已从副业变为主业,作为畜牧业基础的草业在生产中的地位随之提升,成为种植业产业结构调整的重要组成部分；经济的发展，也带来了农业生态环境的恶化,植被覆盖的重要性引起重视,牧草的的生态功能也逐渐被人们接受和利用。国内外生产实践证明，饲草生产要实现高效益可持续发展，必须满足两个条件：一是经营规模足够大；二是生产加工要实现机械化。因此大力发展我国饲草生产机械装备，实现饲草生产机械化，在我国的畜牧业发展中具有特殊的地位和重要的现实意义。但是，牧草收获机械化水平低，设备陈旧不能满足收获需求，有时还需要人工收割，使牧草产量和品质下降，缺乏牧草收获机械，已阻碍了草产业的发展。

目前，我国关于牧草收获机械的研究正处在利用引进和自主研发阶段，我国自主生产的割草机一般不带压扁辊，仿形能力也比较差，像红三叶、苜蓿等豆科饲草的收获，大多数都是采用国外的机器。国外的切割压扁机价格高，对配套条件要求高，不符合我国现阶段的国情。

因此，考虑到我国的人工草场多为中小型的，准备设计一种能够用中型拖拉机驱动使用的切割收获机。

…………
