微机学习：第九课

指令系统
1、计算机的编程结构：
①寄存器；②存储器；③输入/输出端口
2、操作数的寻址方式：
①立即寻址和寄存器寻址；
②输入/输出端口寻址；
③关于地址的寻址
3、Pentium的指令系统
①传送指令
②算术运算指令
③逻辑运算和位操作指令
④串操作指令及其重复前缀
⑤控制类指令

指令
指令格式：操作码+操作数（地址码）
操作数只有一个的指令叫做单操作数指令，有两个就叫做双操作数指令，双操作数指令的双操作数为源操作数和目的操作数。
操作数是参与运算或加工处理的数据，所以操作数存放在：
①寄存器
②存储器（包括堆栈）
③指令区（代码区）（立即数）
如下图所示：

双操作数指令：目的操作数在前，源操作数在后。操作数一定会是寄存器或存储器，只有源操作数才可能是立即数。

立即寻址：

操作数直接存放在指令中，紧跟在操作码之后的寻址方式就是立即数寻址方式，如：
MOV AL,80H

寄存器寻址
把在指令中指出所使用寄存器的寻址方式即为寄存器寻址方式。指令所要的操作数已存储在某寄存器中，或把目的操作数存入寄存器。
计算机的编程结构中通用寄存器都可以用于寄存器寻址。例如：
INC CX（CX中的内容加1）

输入/输出端口寻址：
8086微处理器采用独立编址的I/O端口，有专门的输入指令IN和输出指令OUT，寻址方式有直接寻址和间接寻址两种。
I/O端口直接寻址：IN中输入端口变址为源操作数，OUT中输出端口地址为目的操作数，寻址范围为0-255（8字节）。例：
IN AL,50H（50H端口的字节读入AL）

在判断指令的意思的时候，要先看操作指令时IN还是OUT，如果是IN，那么我们就要关注输入；如果是OUT，我们就要关注输出。
例如：
1、OUT 80H,AX
解析：操作指令为OUT，我们的端口都是8位的，这里的端口是80H，但是我们的源操作数AX存储的内容确是16位的，因此光一个端口无法放入。还需要增加一个端口，且需要满足低字节对应低端口号，高字节对应高端口号。
答案：AX的内容输出到80H、81H两个端口（低对低、高对高）
2、IN EAX,60H
不做解析，答案为：
60H、61H、62H、63H端口的4个字节由低到高依次输入到EAX中。

问题
1、OUT DX,AL：
答：将AL中的字节输出到DX所指的端口中
2、OUT DX,AX
答：将AL中的字节输出到DX所指的端口中，同时将AH中的字节输出到DX+1所指的端口中。

I/O端口间接寻址：
定义：I/O端口地址由DX寄存器间接给出，即I/O端口地址放在中，DX在指令中以操作数的形式出现。
IN中DX以源操作数出现，OUT中以目的操作数出现。
若访问的端口地址大于255时，就要用间接寻址方式。可以访问的端口范围为0~65535

例题：OUT DX,EAX
EAX中的双字由低到高依次输出到DX、DX+1、DX+2、DX+3所指的4个端口中。

存储器寻址：
如果操作码所需操作数存放在内存储器中，则指令中需要给出操作数的地址信息。
当操作数是存放在存储器中时，存储器的存储单元的物理地址有两部分组成。一部分是段地址；一部分是偏移地址。
①直接寻址：
定义：操作数在存储器中，指令中直接给出操作数所在存储单元的有效地址。
例：MOV EAX,ES:DATA
ES段有效地址为DATA、DATA+1、DATA+2、DATA+3的4个字节由低到高依次传送到EAX中。
②间接寻址：

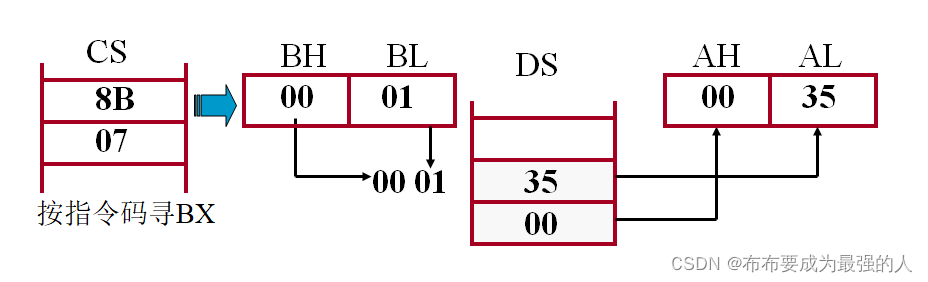

例1：MOV AX,[BX]；(BX)=0001H,(0001H)=35H,(0002H)=00H
则：

首先利用指令码寻找到BX的内容，其16进制表达为0001H，则对应数据段寄存器的位置上的数据传给AX

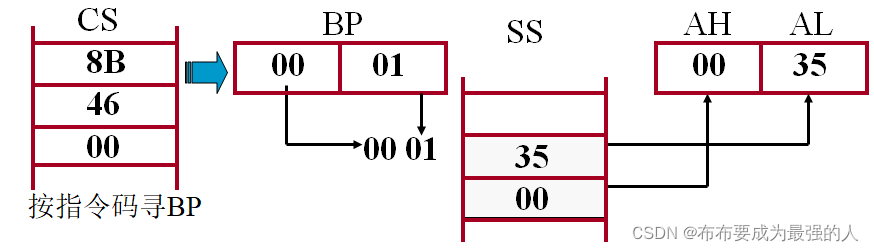

例2：MOV AX,[BP]；(BP)=0001H,(0001H)=35H,(0002H)=00H
则：

上面的两个例子，体现了寄存器的使用规则（BX和DS搭配，BP和SS搭配）
