arcgis/arcmap标注设置为分数形式

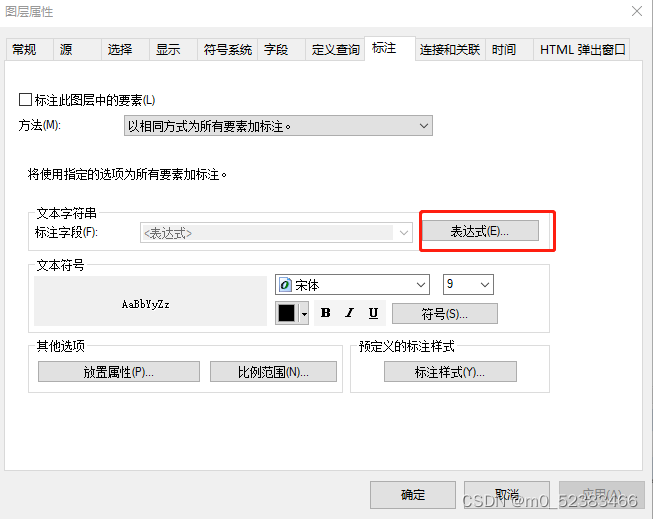

1、图层属性设置表达式

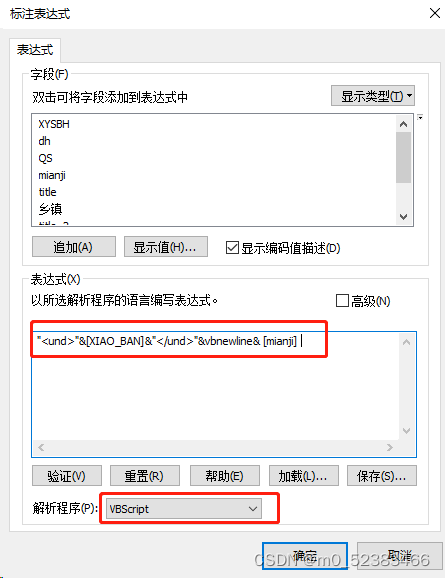

2、解析程序选择VBScript

表达式："<und>"&[分子字段]&"</und>"&vbnewline& [分母字段]

二分式标注在我们实际工作常用，分式注记的内容主要有分子、分母和分数线三部分内容，使用VBScript语法时，有如下三种方式：

1. 1. "<und>"& [分子字段] &"</und>"&vbcrlf & [分母字段] ；

2. 2. "<und>"& [分子字段] & "</und>"&vbnewline& [分母字段]；

3. 3. "<und>"& [分子字段] &"</und>"& chr(13)& chr(10)& [分母字段] ；

说明：换行有三种方式，使用vbcrlf或者vbnewline，也可是使用chr(13) & chr(10)。其中chr(13)是硬回车，chr(10)是软回车；而"<und>"表示开始下划线，"</und>"表示结束下划线。字段名前后使用中括号，“&”是字段串连接符，VB语言不区分大小写,引号是半角的双引号。

Python的表达式："<und>" +[分子字段] +"</und>" + "\n" + [分母字段]；
