搭建华为IVS3800-10.0.0单机版本

现场手工安装

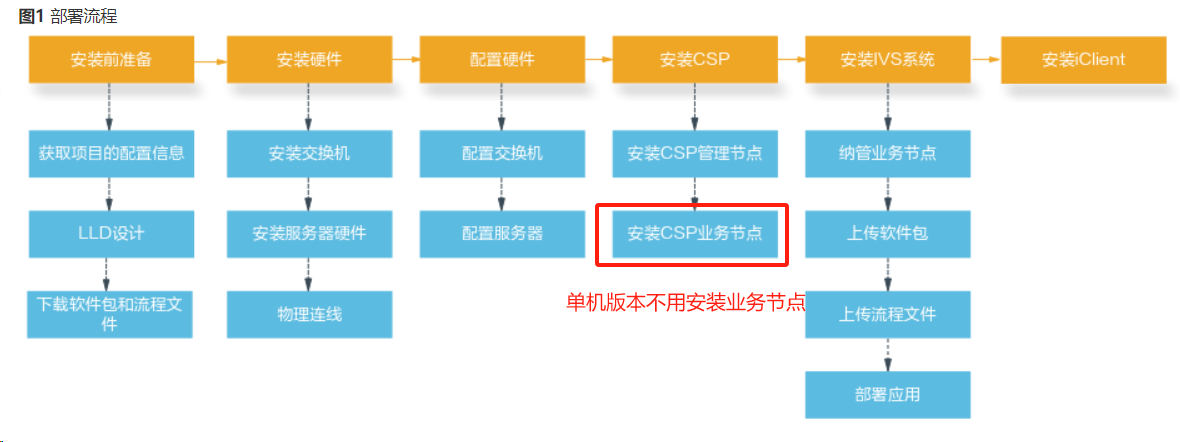

安装流程

安装准备

浏览器要求

安装时，建议使用谷歌浏览器V55.0及以上版本（32/64位）登录各个Portal界面进行操作，包括iBMC，CSP OM Portal，LLD工具平台，DeviceManager Portal等。如使用非谷歌浏览器，可能会存在安装中断的情况。

推荐分辨率1280*768。

获取项目的配置信息

直接找产品经理给是一个Excel类似这种，如果没有这个后续都搭建不了！！！！！

操作场景

第一次全新安装时，为了保证系统的正常安装，需要提前获取局点的配置信息，例如部署节点信息，硬盘数量等。

在该配置信息中，已经包含每台服务器需要安装的容器类型和数量，安装时，系统自动根据该配置信息进行安装。

企业用户操作步骤

1. 联系华为产品经理，登录SCT配置器界面，登录地址为“https://unistar.huawei.com/unistar/sctnext”。
2. 选择对应的配置报价单，在“查看配置”页签中的“模型名称版本”所在列单击对应的产品名称。
3. 在“产品参数”页签中，检查版本是否为“10.0.0”。
4. 若为IVS3800X系列服务器，需检查“选择模式”是否为“推荐模式”，如果是的话，请修改为“专家模式”。
5. 设置“是否显示容器信息”和“是否显示服务器部署”为“是”。
6. 基于业务设置其他相关参数，单击“保存”后，单击左下角的“导出”按钮，在弹出的对话框中选择语言，单击“导出”。系统自动导出对应的Excel文件，里面包含该项目的详细配置信息。
7. 打开该文件，可查看对应的服务器数量和服务器容器部署信息。

LLD设计指导

操作场景

当获取项目的配置信息Excel文件后，需要根据该文件生成对应的网络规划。

IVS3800X系列服务器，支持8.1.0、9.0.0的配置升级到10.0.0进行LLD设计；IVS3800/IVS3800A系列服务器支持8.1.0的配置升级到10.0.0进行LLD设计。

操作步骤

（建议找产品经理要会省略很多事情，需要权限才能生成，例如ASP,CSP）

1. 登录IVS网设工具。

• • 渠道工程师登录IVS网设工具。

1. 1. 1. 使用Google浏览器访问O3社区。
      2. 选择“工具平台 > 工具市场”。
      3. 选择“产品维度 > 数据存储”。
      4. 单击“IVS网设工具”卡片。
      5. 单击“运行”，进入“项目信息”界面。
      6. 根据实际情况，输入项目信息，单击“确定”。

• • 华为工程师登录IVS网设工具。

1. 1. 1. 通过内网使用Google浏览器访问https://serviceturbo-cloud-cn.huawei.com/serviceturbocloud/?lang=zh_CN，以华为工程师账号登录该平台。
      2. 选择“工具沙盘 > 标准工具”。在搜索框输入“IVS网设工具”进行搜索。
      3. 在搜索结果中，单击“IVS网设工具”卡片。
      4. 单击“运行”，进入“项目信息”界面。
      5. 根据实际情况，输入项目信息，单击“确定”。

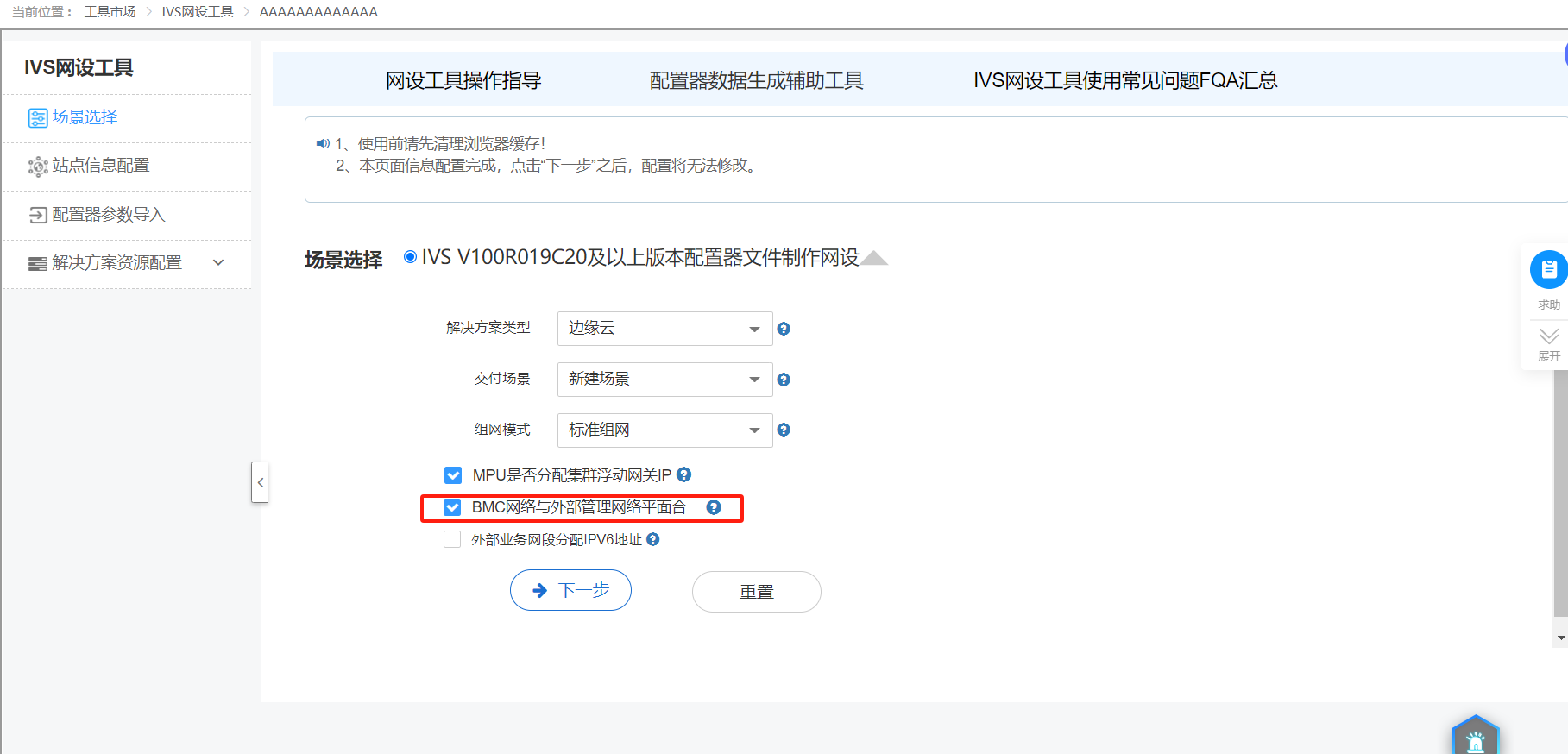

1. 在“场景选择”界面，保持默认选项“IVS V100R019C20及以上版本配置器文件制作网设”不变，并设置场景信息。图1 IVS规划设计（单机版本的选择这个）
2.

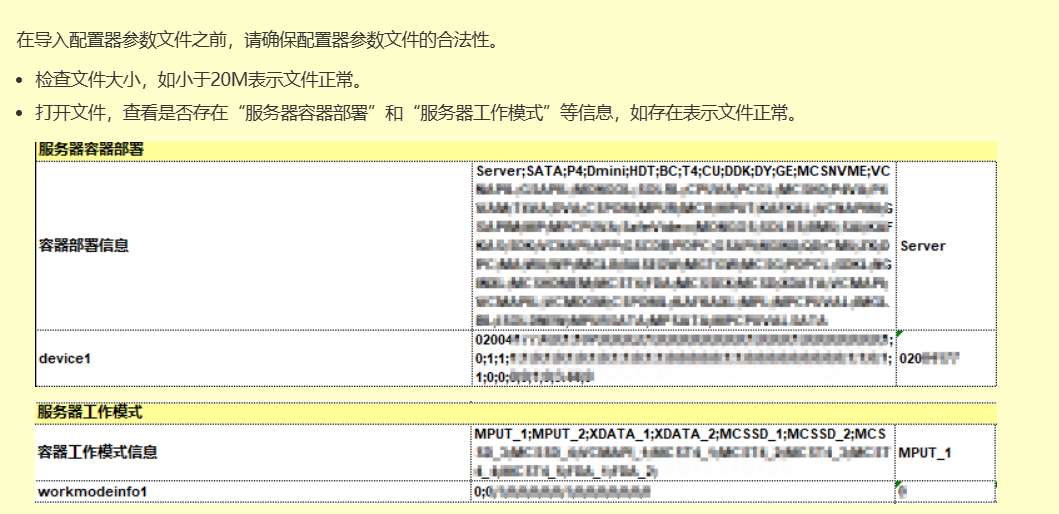

3. 单击“下一步”，显示“配置器参数文件导入”界面。选择要导入的配置器参数文件。

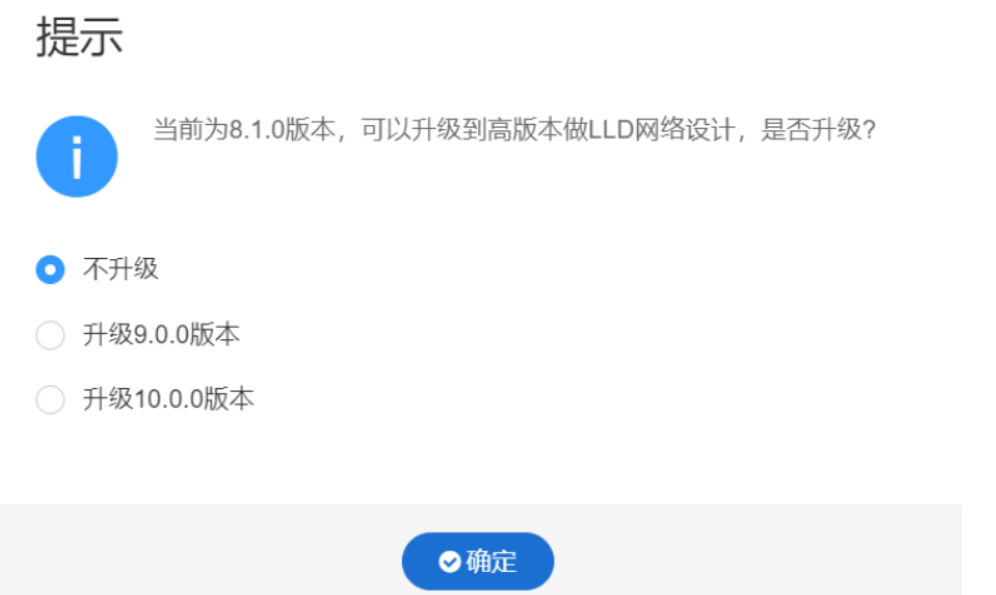

当满足升级条件时，系统将出现如图2所示的弹窗。若想使用当前版本进行LLD设计，选择“不升级”；否则选择对应的版本，升级后进行LLD设计。（我搭建的是10.0版本的我选择升级了）

图2 升级提示

1. 在“请导入配置器参数文件”行单击“添加文件”，导入配置器参数文件。系统弹出导入成功提示框，单击“确定”。

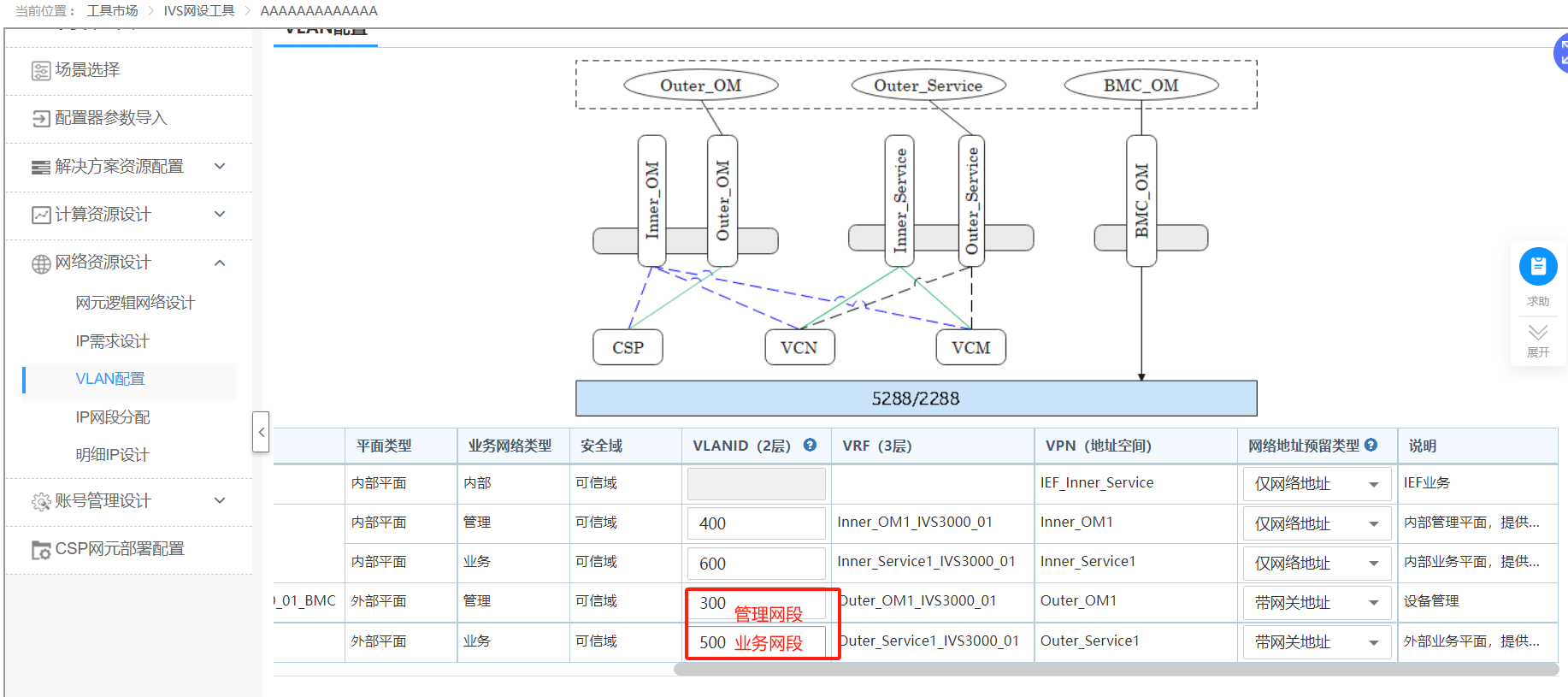

2. 进入VLAN配置界面，规划VLAN信息等相关信息，单击“下一步”。
3. VLAN不允许设置为VLAN1，否则可能导致网络异常。在同一个局域网内，多个IVS域组网场景下，不同IVS域的内部网络VLAN不能存在冲突且内部网络VLAN之间路由不能互通，否则会影响业务。
4. 进入IP网段分配界面，根据实际的网络规划，设置网段地址和IP地址范围，内部管理和内部业务网段一般不建议修改。如修改，则后续安装仅支持完全安装的方式，不支持预安装的方式。设置完后，默认情况下由工具自动生成详细的网络IP地址信息。
5. 由于集群内部网络规划基本相同，集群之间可能存在网络冲突，组网规划时需要检查规划的IP地址在当前网络环境中是否存在冲突，避免网络冲突导致业务异常。

• • 建议单击“快捷网络设计”，进入如图3所示界面。（如果你看到IP地址和规划的IP地址一致你就点快捷网络设置，不然你就点击下一步来设置，我这里不一致点的下一步）
  • 如果有需要，可单击“下一步”，根据实际情况，执行以下步骤，调整网络配置。

1. 1. 1. 在“IP网段分配”区域框中，依据“IP需求数量”，调整“起始IP”和“结束IP”，单击“下一步”。
      2. 在“明细IP设计”区域框中，根据“IP子段”值，调整具体的“IP”值，单击“下一步”。
      3. 分清楚管理网段和业务网段后面的你就按实际网段给他分配就可以了，400 600 vlan不用动。
      4.
      5. 在“网元账号管理”区域框中，记录用户名、密码、IP地址、登录URL等信息，单击“下一步”，进入如图3所示界面。

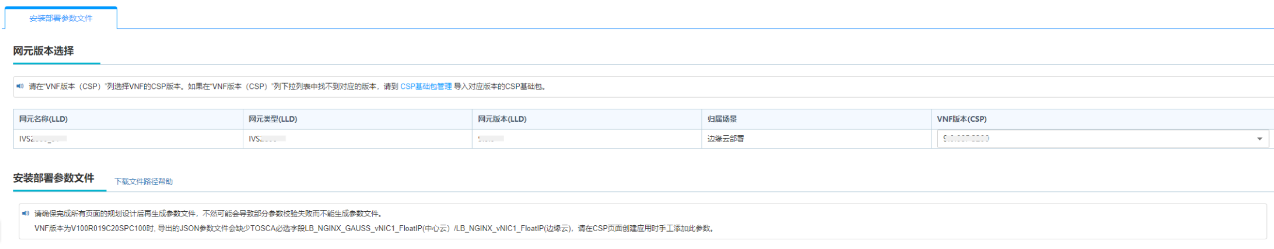

1. 图3 安装部署参数文件

2. 选择“VNF版本(CSP)”为对应版本，如“10.0.0”。

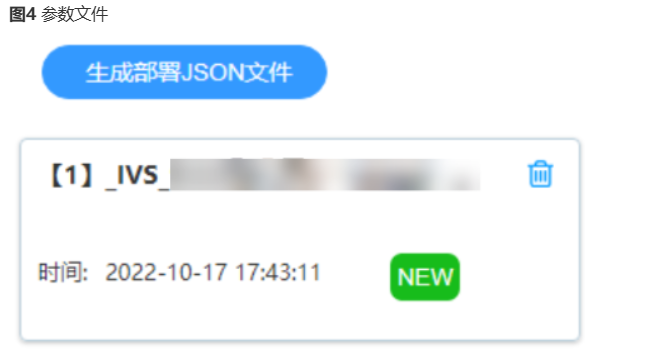

3. 单击“生成部署JSON文件”。系统自动生成参数文件，完成后弹出对话框，如图4所示。图4 参数文件

4. 单击该对话框，获取JSON文件。该文件用于4。

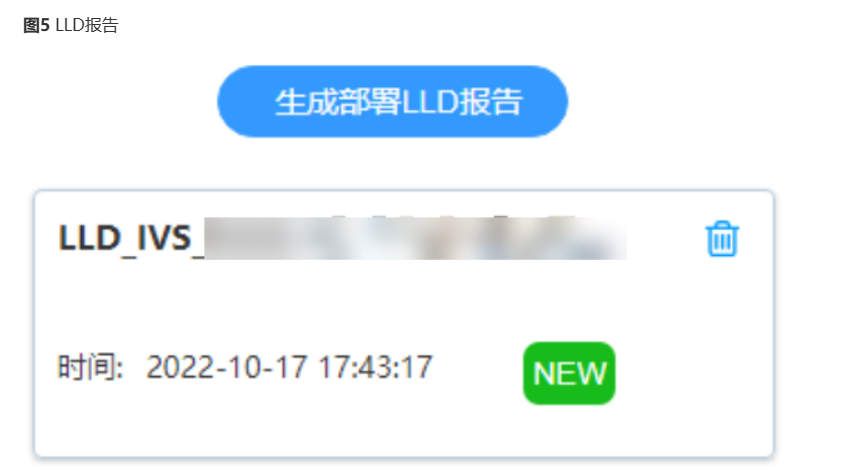

5. 单击“生成部署LLD报告”。系统自动生成LLD报告，完成后弹出对话框，如图5所示。图5 LLD报告

6. 这些参数后面会用到下载下来（如果没有搭建不了），或者叫产品经理直接给你这部分是400没有的只能找你的上级拿。

获取相关文档

获取方法

1. 登录企业技术支持网站（企业用户）或运营商技术支持网站（运营商用户）。

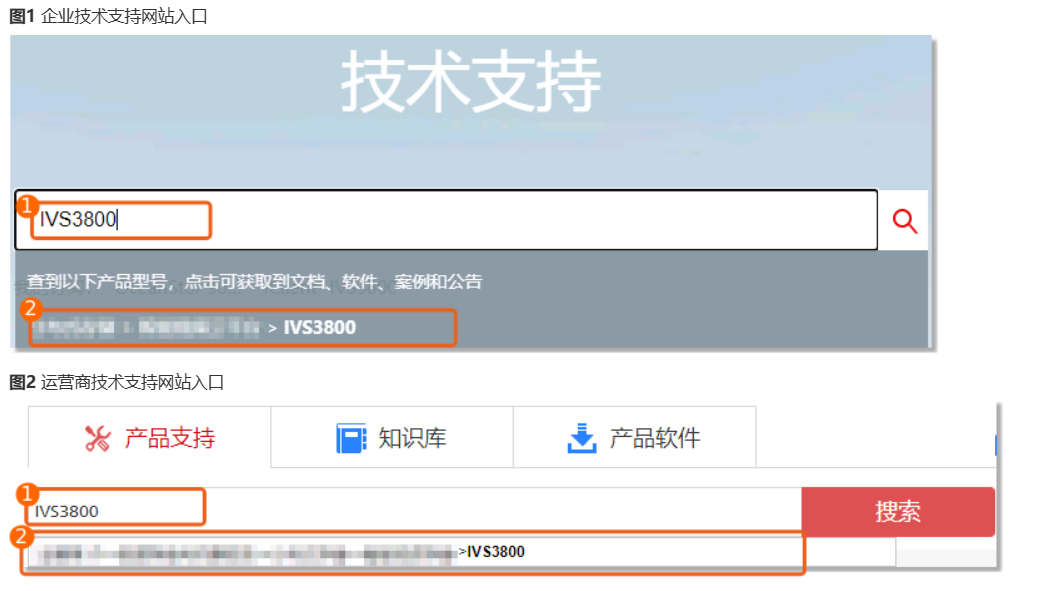

2. 搜索并选择产品型号，如“IVS3800”，如下所示。
3. 图1 企业技术支持网站入口图2 运营商技术支持网站入
4. 在产品聚合页面，单击“文档”页签（企业用户）或“产品文档”页签（运营商用户），获取所需的资料。

文档列表

下这个版本的就可以了。

获取软件包

获取方法

1. 登录企业技术支持网站（企业用户）或运营商技术支持网站（运营商用户）。
2. 搜索并选择产品型号，如“IVS3800”，如下所示。

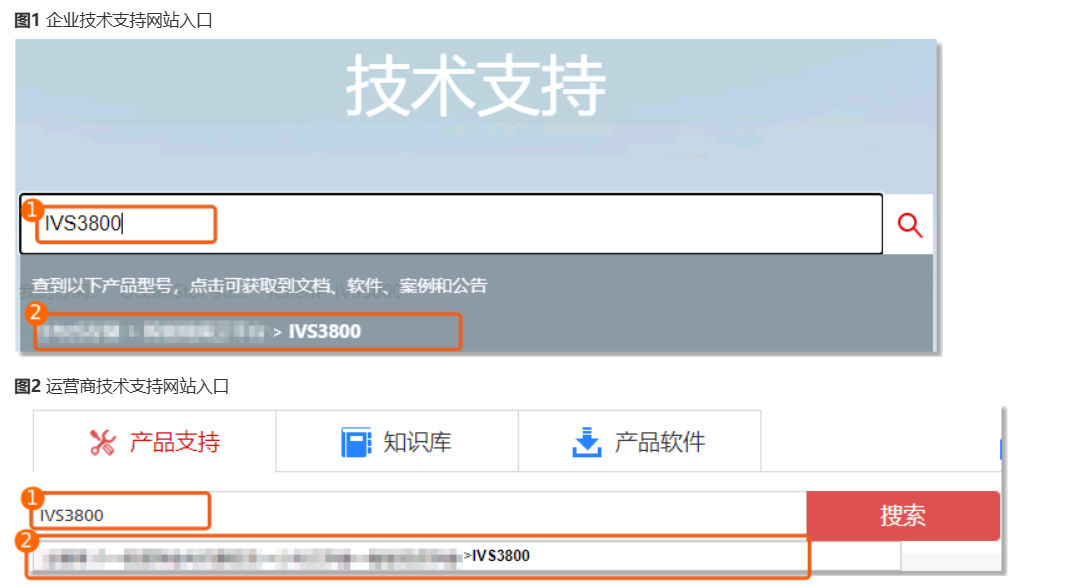

3. 图1 企业技术支持网站入口图2 运营商技术支持网站入口

4. 在“软件”(企业用户)/“产品软件”(运营商用户)页签中，选择对应版本，获取所需软件。在软件下载界面，单击“人工验证签名下载”列的“pgp”，可下载该软件包的签名文件。

软件清单

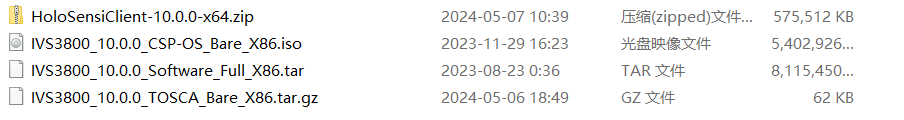

将这些下载下来必须

IVS平台与软件版本的配套关系，建议参考IVS平台版本推荐表。

企业技术支持网站下载路径：登录企业技术支持网站，搜索并选择“IVS3800”，在“文档”页签中获取。

运营商技术支持下载路径：登录运营商技术支持网站，搜索并选择“IVS3800”，在“产品文档”页签中获取。

默认IP地址和用户名密码

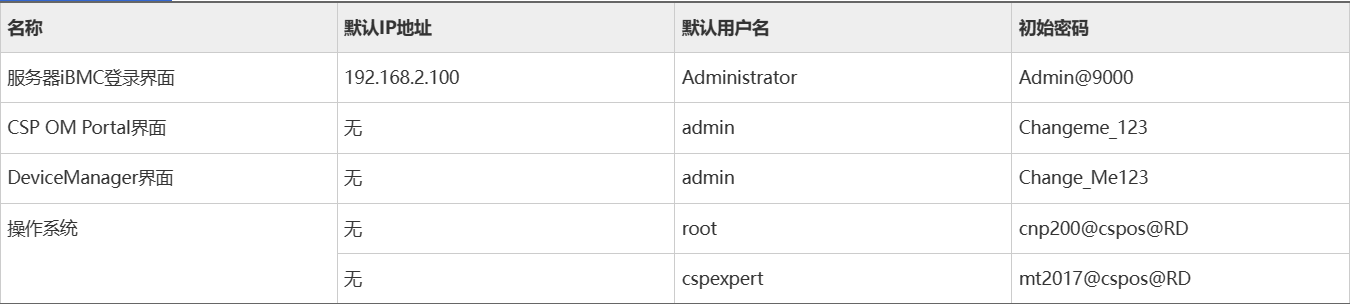

安装时涉及的默认IP和默认用户名密码如表1所示，首次登录设备后，请修改初始密码。

物理网络连线（IVS3800系列服务器）

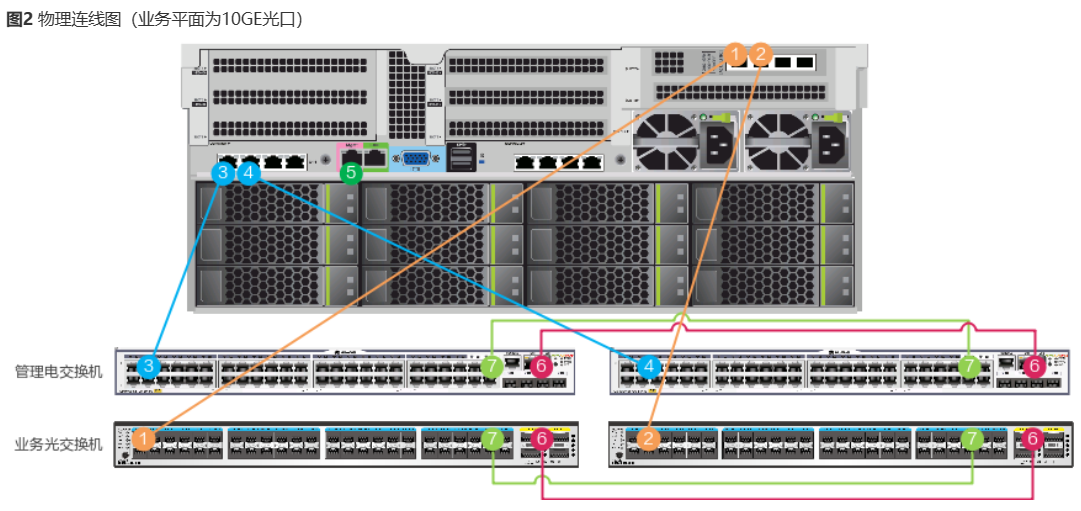

我这里是10G光口

标准组网

本章节以物理网络连线（IVS3800X系列服务器）、物理网络连线（IVS3800A系列服务器）或物理网络连线（IVS3800系列服务器）中单台服务器连接交换机，且业务管理交换机、业务光口/电口交换机均配置堆叠的组网来举例说明配置过程。

前提条件

• 服务器和交换机已完成安装和物理连线。
• 交换机已完成基础数据的配置。

电交换机具体配置

vlan batch 183 400 600

#创建管理VLAN和400 600

interface Eth-Trunk1

port link-type trunk

port trunk allow-pass vlan 2 to 4094

#我上联做的链路聚合放行管理VLAN和400 600

interface GigabitEthernet0/0/13

description IVS1-MGMT

port link-type access

port default vlan 183

#连接服务器的MGMT口

interface GigabitEthernet0/0/14

description To-IVS

port link-type trunk

port trunk allow-pass vlan 2 to 4094

#连接服务器另外2个电口

interface GigabitEthernet0/0/15

description To-IVS

port link-type trunk

port trunk allow-pass vlan 2 to 4094

#连接服务器另外2个电口

光交换机具体配置

vlan batch 183 to 184 400 600

#183管理184业务和400，600（IVS网络规划里面规划的）

interface Eth-Trunk100

description TO-IVS3800

port link-type trunk

port trunk allow-pass vlan 2 to 4094

mode lacp

#

interface XGigabitEthernet0/0/1

eth-trunk 100

#

interface XGigabitEthernet0/0/2

eth-trunk 100

#连接IVS服务的光口必须做mode lacp，如果做了lacp链路聚合起不来先关闭lacp模式此时链路聚合状态就会起来，待会在打开lacp模式。

配置iBMC

操作场景

在部署系统前，需要先配置服务器的基础参数，例如iBMC远程访问IP地址、时区和时间等，从而保证后面在部署系统的正常执行。

由于服务器的iBMC版本不同，操作方式也不同。请根据实际界面选择对应的操作方式。

配置iBMC远程管理。

1. 使PC机与服务器网络互通。

1. 1. 在PC机的“网络连接”窗口（Windows 10系统的路径为“控制面板 > 网络和Internet > 网络和共享中心”）右键单击网卡对应的本地连接，在弹出的快捷菜单中选择“属性”，打开对话框。
   2. 在打开的对话框中选择“网络>Internet协议版本4（TCP/IPv4）”，勾选“使用下面的IP地址（S）”并将PC机的IP地址设置为与iBMC默认IP在同一网段。如iBMC的默认IP地址为“192.168.2.Y”，因此将PC机的IP地址配置为“192.168.2.X”即可。如果之前已配置过iBMC的IP地址，请根据实际情况配置PC机网口IP地址。

1. 用网线连接本地PC和服务器的iBMC端口。
2. 登录https://192.168.2.100，进入iBMC登录界面，默认用户名为“Administrator”，默认密码为“Admin@9000”。如果之前已配置过iBMC的IP地址，请使用配置后的IP。

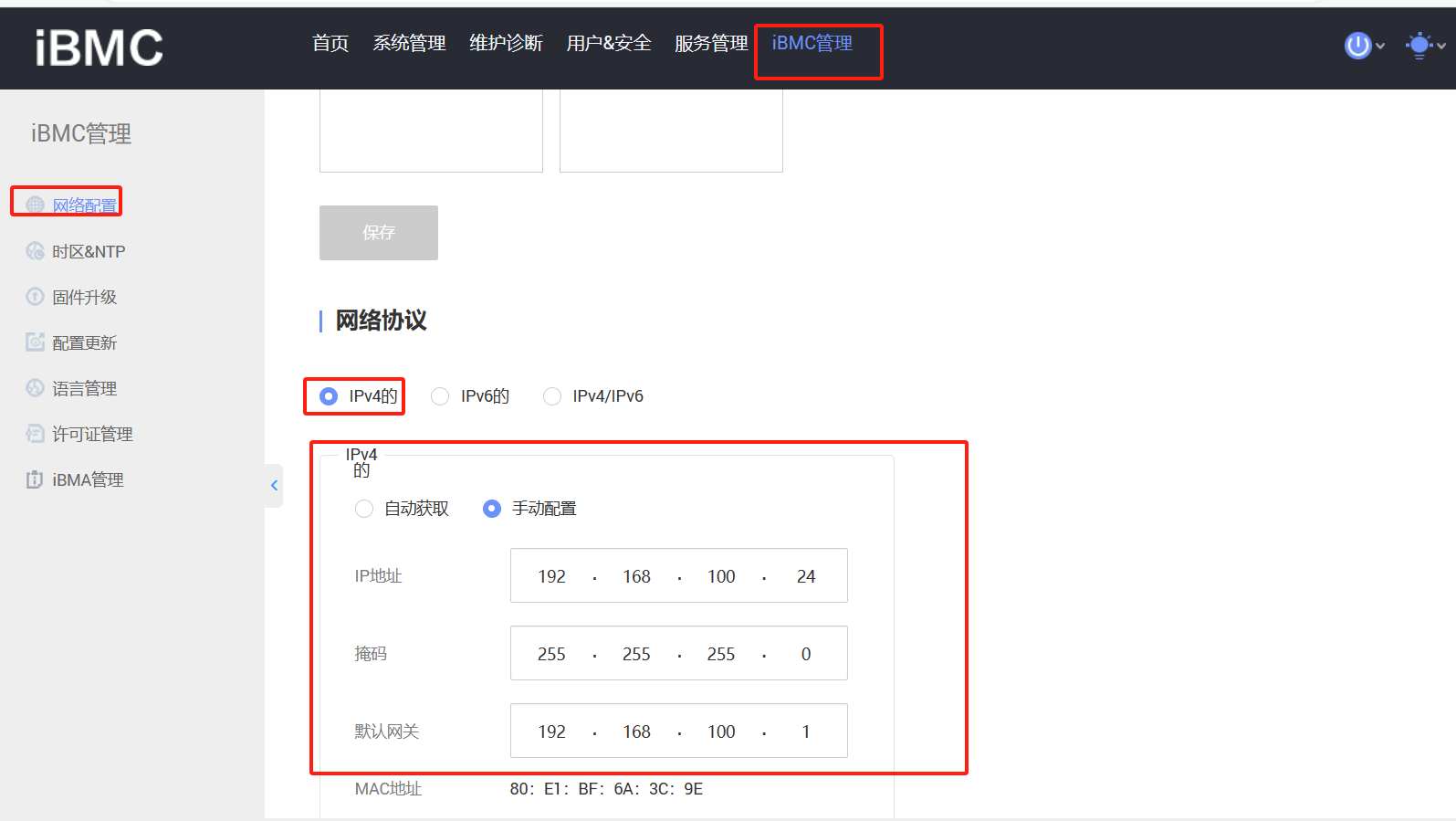

3. 选择“iBMC管理 > 网络配置”，根据规划配置新的IP地址，如图1所示。选择IPV4。

1. 单击“保存”。

1. 1. 根据实际网络规划，用网线将iBMC端口接入交换机。
   2. 修改PC机的IP地址，与新配置的iBMC端口的IP在同一网段。
   3. 使用浏览器重新访问https://新配置的iBMC IP。

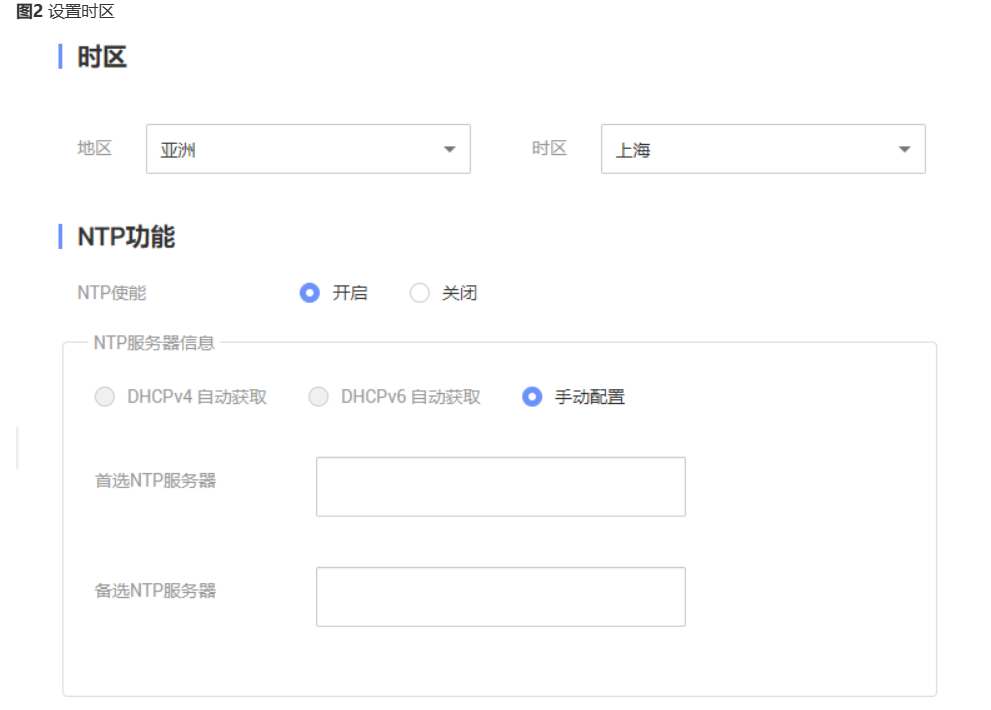

1. 配置时区。在“iBMC管理 > 时区&NTP”中，设置当前城市所在的时区和NTP后单击“保存”。
2.

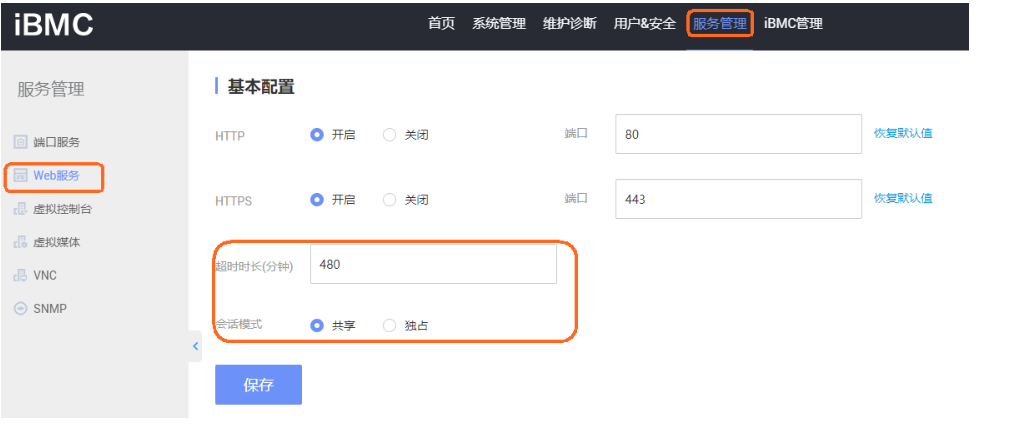

3. 选择“服务管理 > Web服务”。Web会话超时时长设置为最大值“480”，避免配置RAID过程中被强制登出，“会话模式”建议设置为“共享”。
4.

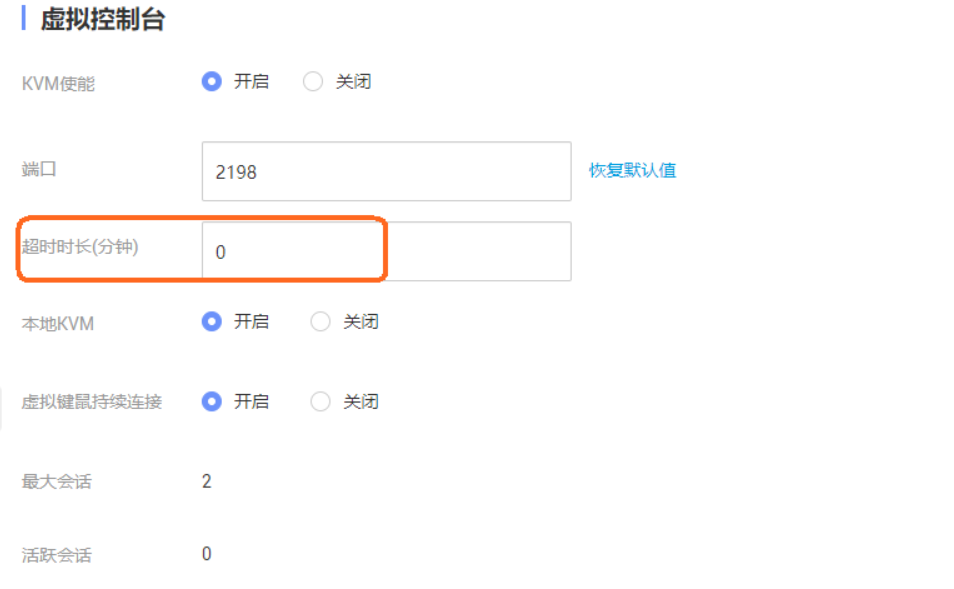

5. 选择“虚拟控制台”。设置“超时时长”为“0”，避免安装CSP过程中被强制登出。
6.

配置工作模式

操作场景

• 如果单算、算检服务器配置的RAID卡为3508扣卡/标卡，且iBMC版本高于V649，需要配置RAID卡的工作模式。
• 由于服务器的iBMC版本不同，操作方式也不同，请以实际界面为准。

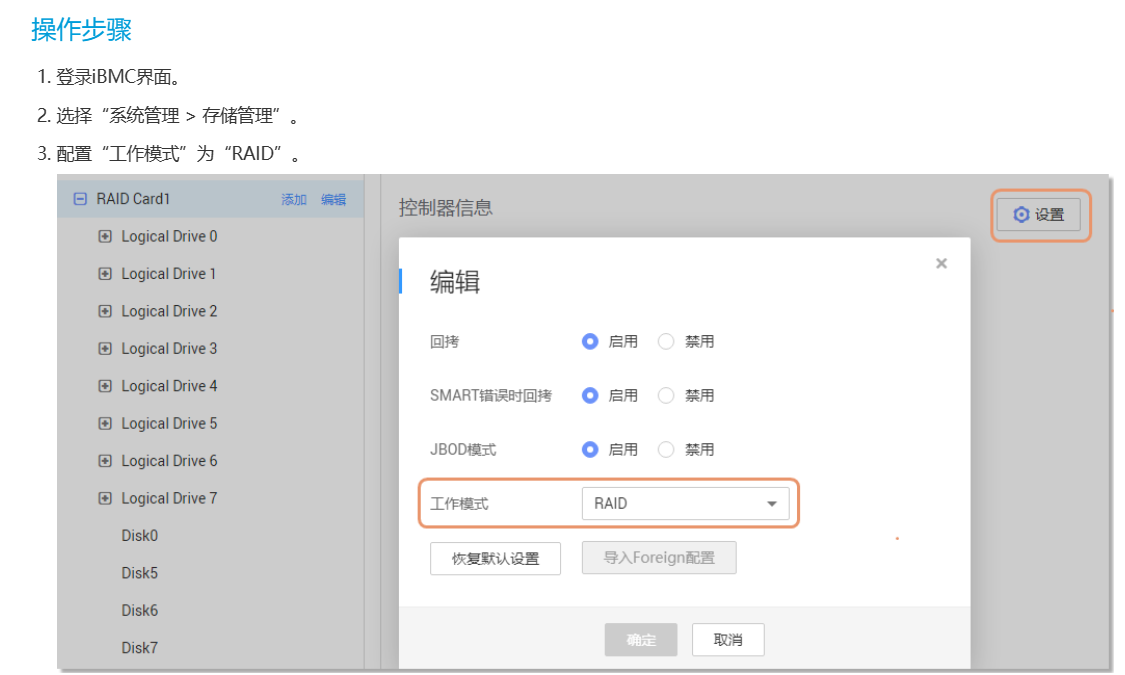

将工作模式配置为RAID模式

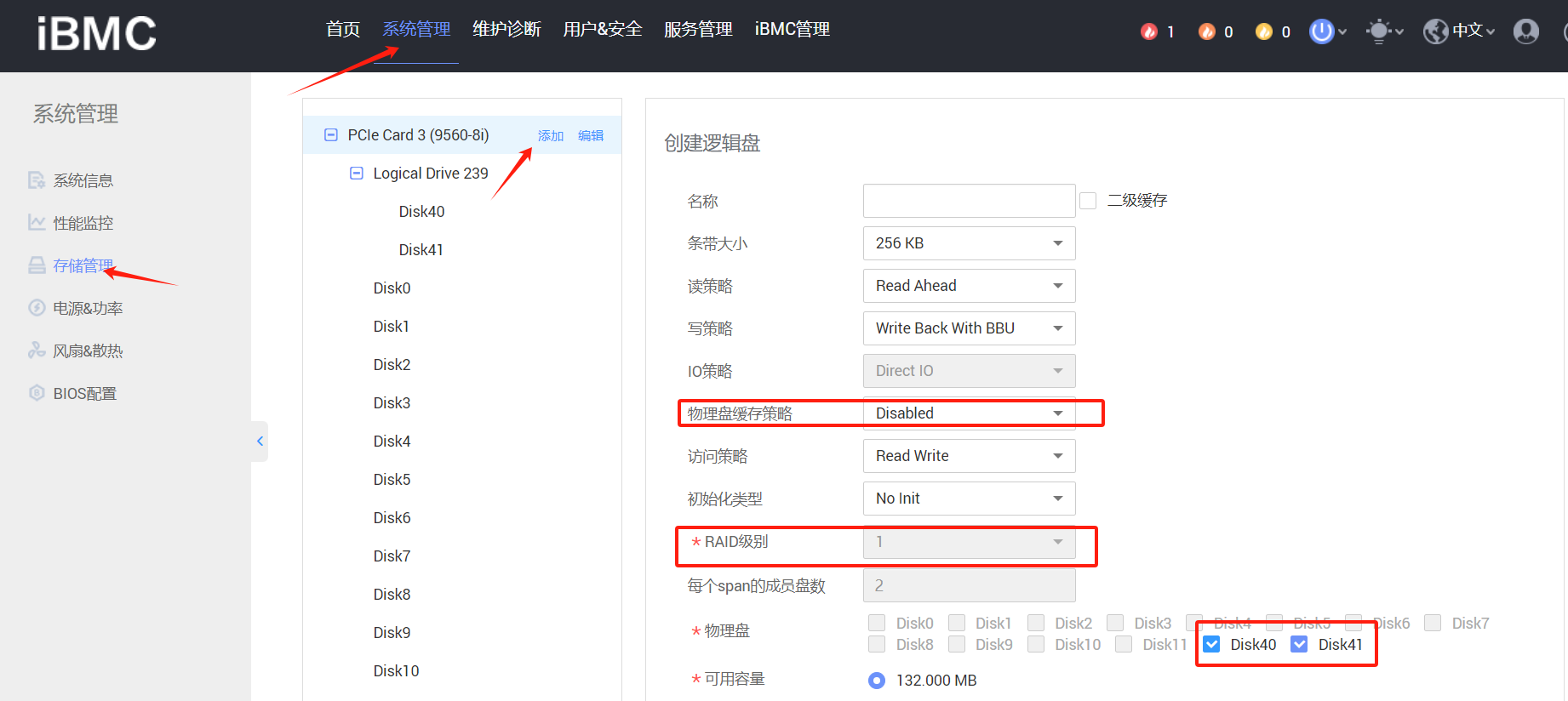

• 创建系统盘ride1，我这里是40和41根据现场情况来，怎么分辨，内存最少的那2块就是系统盘。

配置基础数据

操作场景

在部署系统前，还需要在BIOS配置重要参数后，才能保证系统的正常运行。

操作步骤

1. 登录iBMC界面。
2. 配置系统启动项。由于服务器的iBMC版本不同，操作方式也不同。请根据实际界面选择对应的操作方式。

• • iBMC版本低于或等于V549：选择“配置 > 系统启动项”，保持“支持IPMI设置启动模式”为默认的开启状态，设置“启动模式”为“传统BIOS”、“引导介质有效期”为“单次有效”、“引导介质”为“BIOS设置”，单击“保存”。
  • iBMC版本高于V549：选择“系统管理 > BIOS配置 > 启动项设置”，保持“支持IPMI设置启动模式”为默认的开启状态，设置“启动模式”为“传统BIOS”、“引导介质有效期”为“单次有效”、“引导介质”为“BIOS设置”，单击“保存”。

1. 进入远程控制界面。由于服务器的iBMC版本不同，操作方式也不同。请根据实际界面选择对应的操作方式。

• • iBMC版本低于或等于V549：

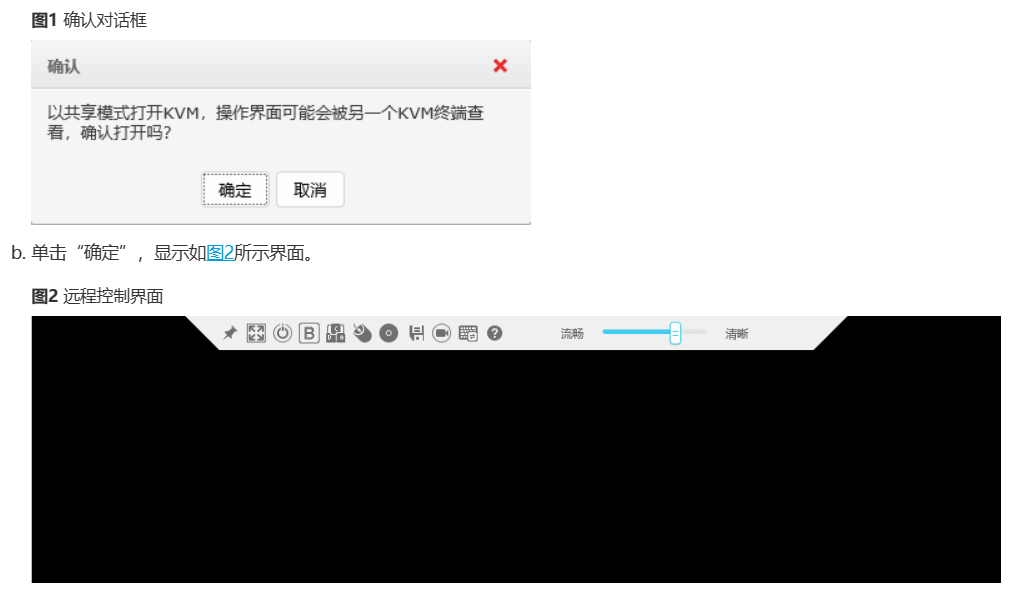

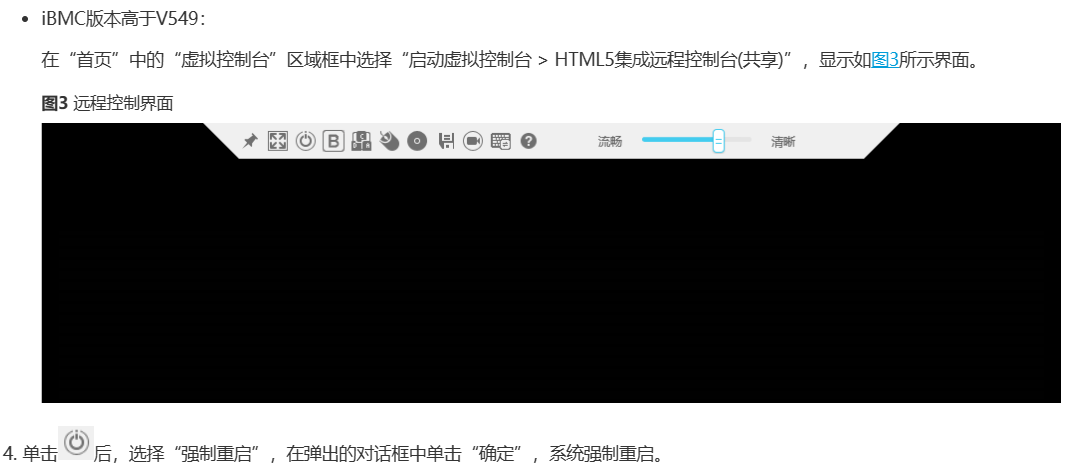

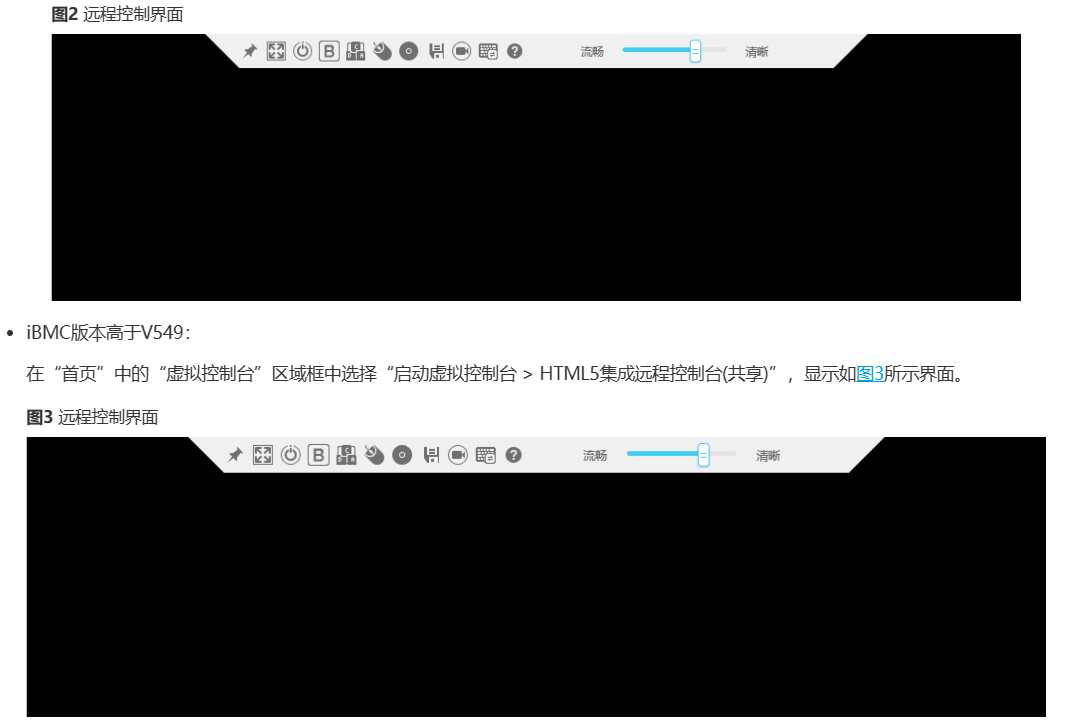

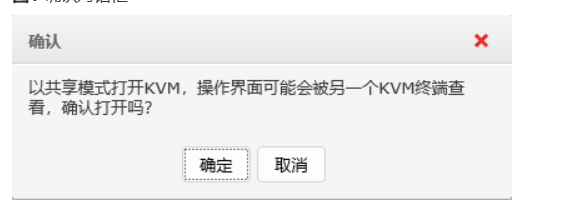

1. 1. 1. 选择“远程控制 > HTML5集成远程控制台(共享)”，系统弹出确认对话框，如图1所示。图1 确认对话框

      2. 单击“确定”，显示如图2所示界面。图2 远程控制界面
      3.

配置UTC时间。

1. 单击后，选择“强制重启”，在弹出的对话框中单击“确定”，系统强制重启。

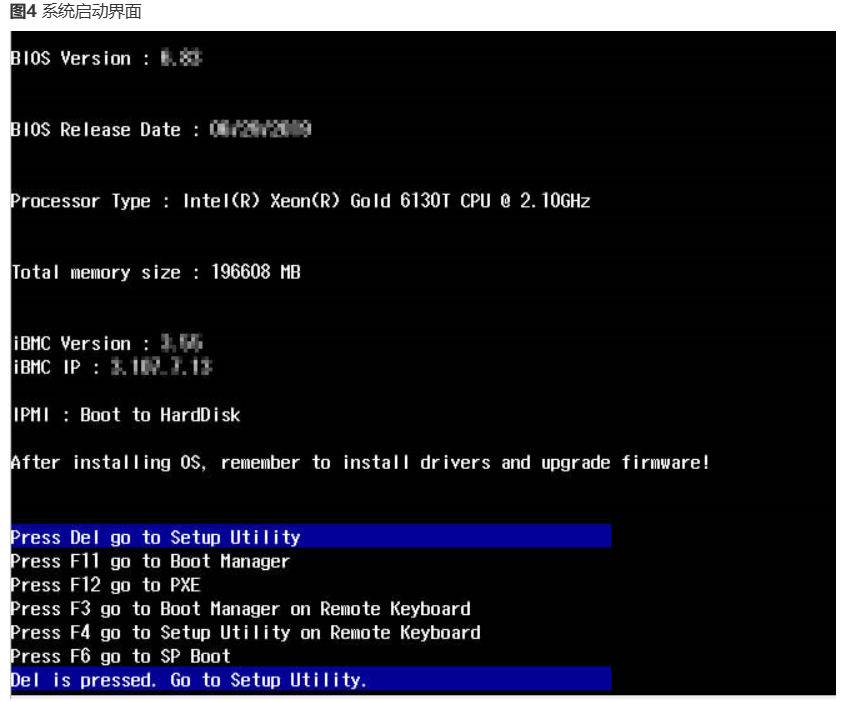

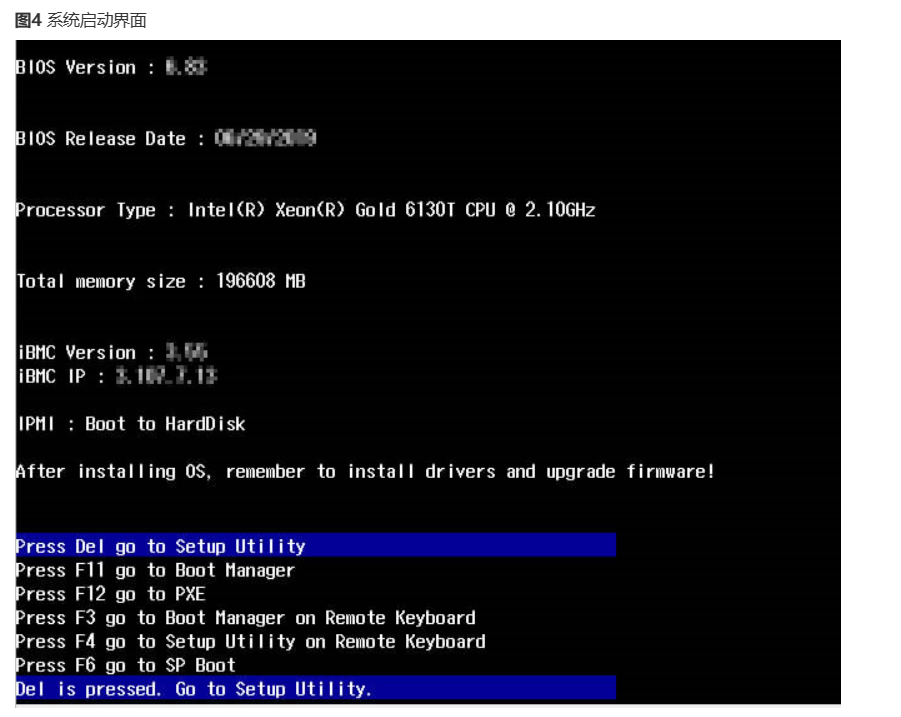

2. 当系统弹出图4所示界面时，重复按“Delete”。

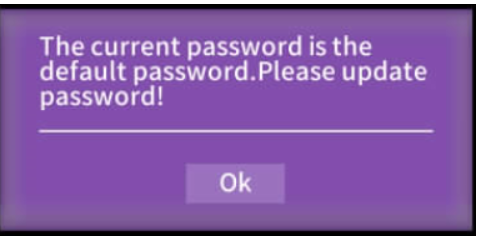

根据界面输入BIOS密码（默认密码为Admin@9000），单击“Enter”。如果系统弹出如图5所示界面，单击“Enter”。

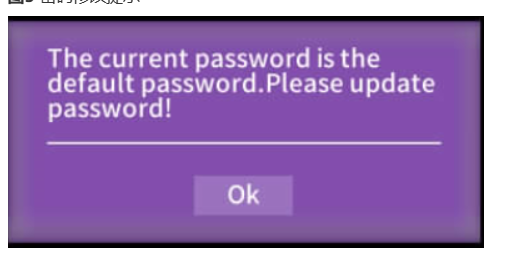

图5 密码修改提示

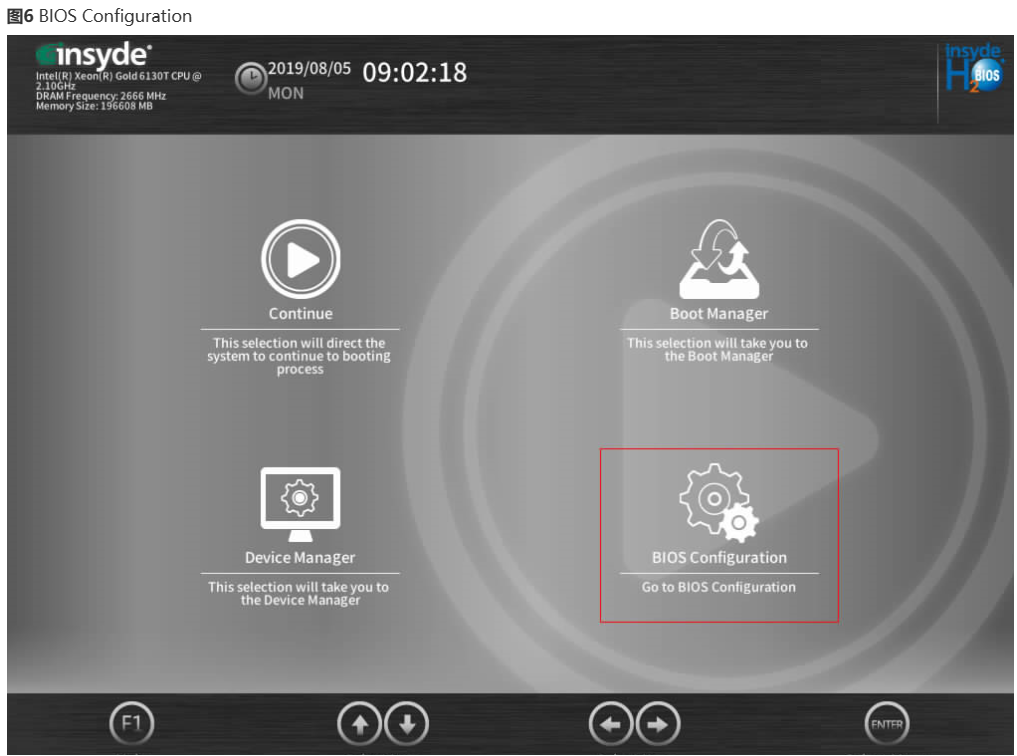

选择“BIOS Configuration”，如图6所示。

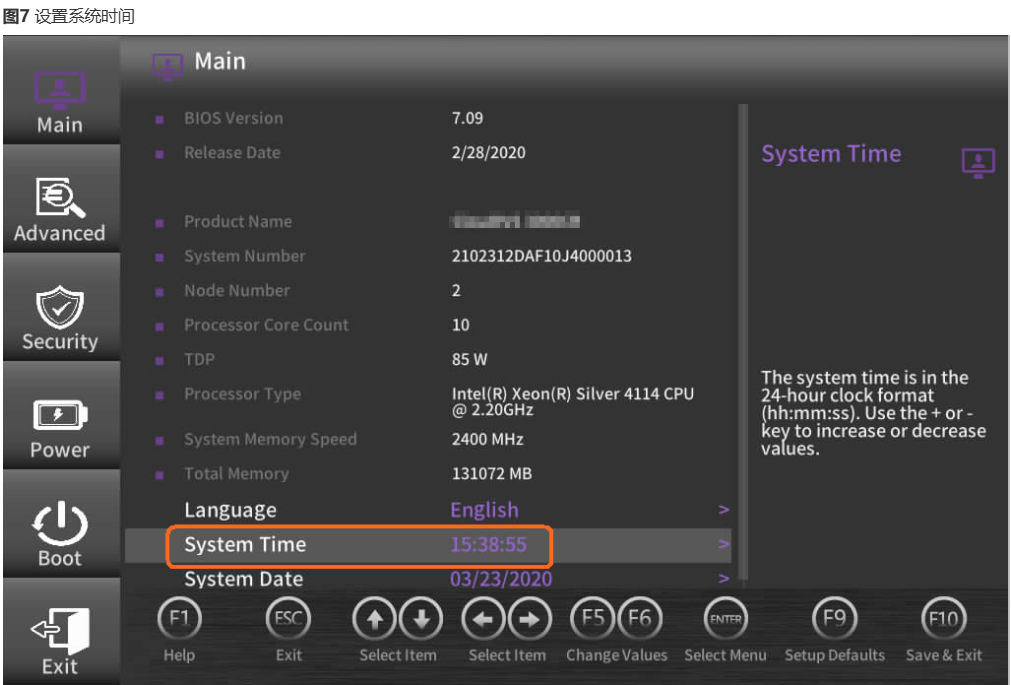

选择“Main”页签，进入Main界面设置系统时间，如图7所示。要求将服务器时间设置为UTC时间，而非本地时间。

例如北京时间为8:00，北京所在的时区为UTC+8，则需要设置的UTC时间为0:00。

例如纽约时间为8:00，纽约所在的时区为UTC-5，则需要设置的UTC时间为13:00。

1. 使用键盘上的方向键，选择“System Time”，依次设置“HH:MM:SS”。
2. 使用键盘上的方向键，选择“System Date”，依次设置“Month/Date/Year”。

图7 设置系统时间

修改服务器的能效方案为“Performance”。如图8所示。

1. 选择“Advanced>Socket Configuration>Advanced Power Mgmt. Configuration”，进入高级电源管理配置菜单界面。

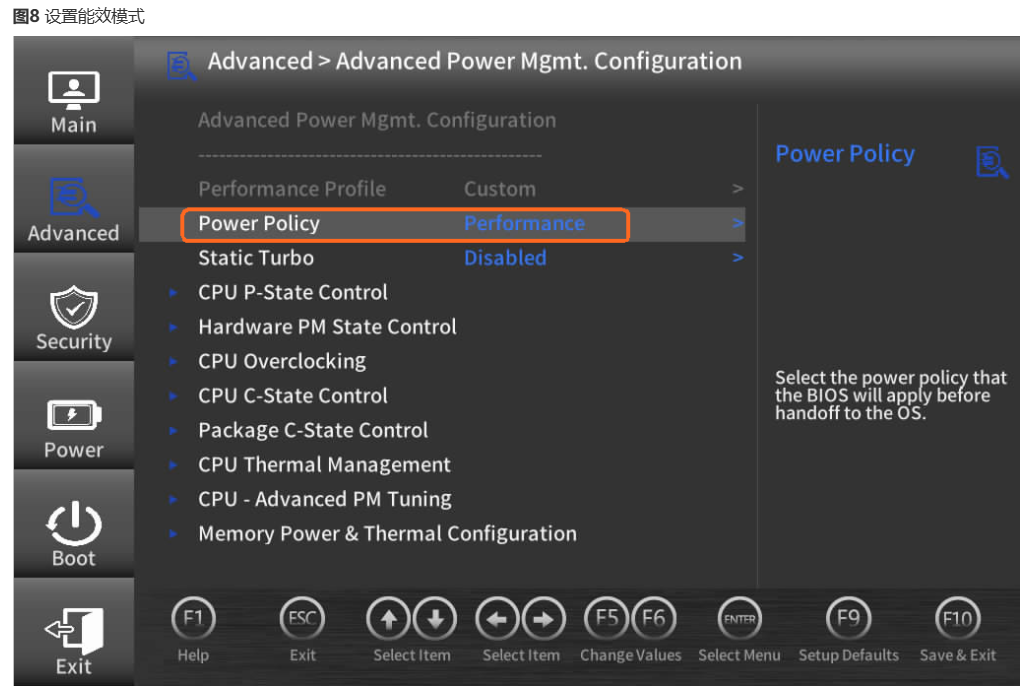

2. 选择“Power Policy”将此参数设置为“Performance”。图8 设置能效模式
3.

关闭紧急热备功能

操作场景

在系统中，系统盘组建RAID1，当其中一块系统盘故障时，如果开启紧急热备盘功能，则其他的一块数据盘会替换成系统盘，从而导致系统异常。因此需要关闭紧急热备功能。

不同RAID卡的配置要求不同。3408扣卡/标卡、3508扣卡/标卡、3108扣卡、3908标卡、3416扣卡需要配置，3008扣卡无需配置。可参考如何查询RAID卡类型和固件版本查看服务器的RAID卡型号、简称以及iBMC界面展示的名称对应关系。

由于服务器的iBMC版本不同，操作方式也不同，请以实际界面为准。

操作步骤

1. 登录iBMC界面。
2. 配置系统启动项。由于服务器的iBMC版本不同，操作方式也不同。请根据实际界面选择对应的操作方式。

• • iBMC版本低于或等于V549：选择“配置 > 系统启动项”，保持“支持IPMI设置启动模式”为默认的开启状态，设置“启动模式”为“统一可扩展固件接口(UEFI)”、“引导介质有效期”为“单次有效”、“引导介质”为“BIOS设置”，单击“保存”。
  • iBMC版本高于V549：选择“系统管理 > BIOS配置 > 启动项设置”，保持“支持IPMI设置启动模式”为默认的开启状态，设置“启动模式”为“统一可扩展固件接口(UEFI)”、“引导介质有效期”为“单次有效”、“引导介质”为“BIOS设置”，单击“保存”。

1. 进入远程控制界面。由于服务器的iBMC版本不同，操作方式也不同。请根据实际界面选择对应的操作方式。

• • iBMC版本低于或等于V549：

1. 1. 1. 选择“远程控制 > HTML5集成远程控制台(共享)”，系统弹出确认对话框，如图1所示。图1 确认对话框

进入BIOS界面。

1. 当系统弹出图4所示界面时，重复按“Delete”。图4 系统启动界面

根据界面输入BIOS密码（默认密码为Admin@9000），单击“Enter”。如果系统弹出如图5所示界面，单击“Enter”。

图5 密码修改提示

进入“Main Menu”主界面。

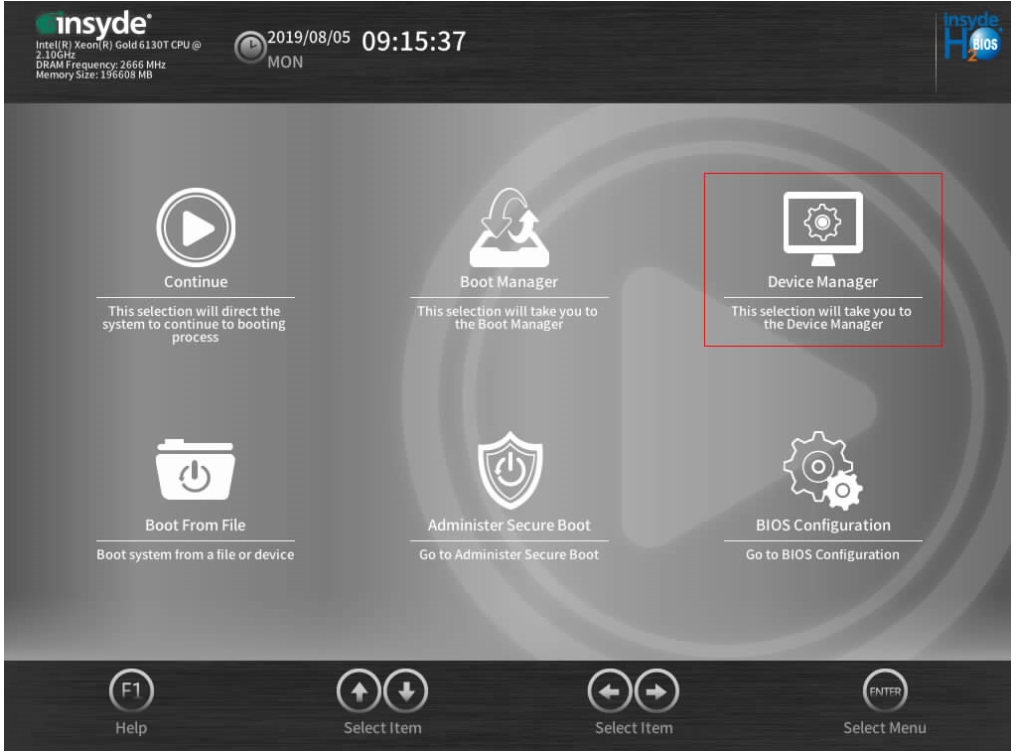

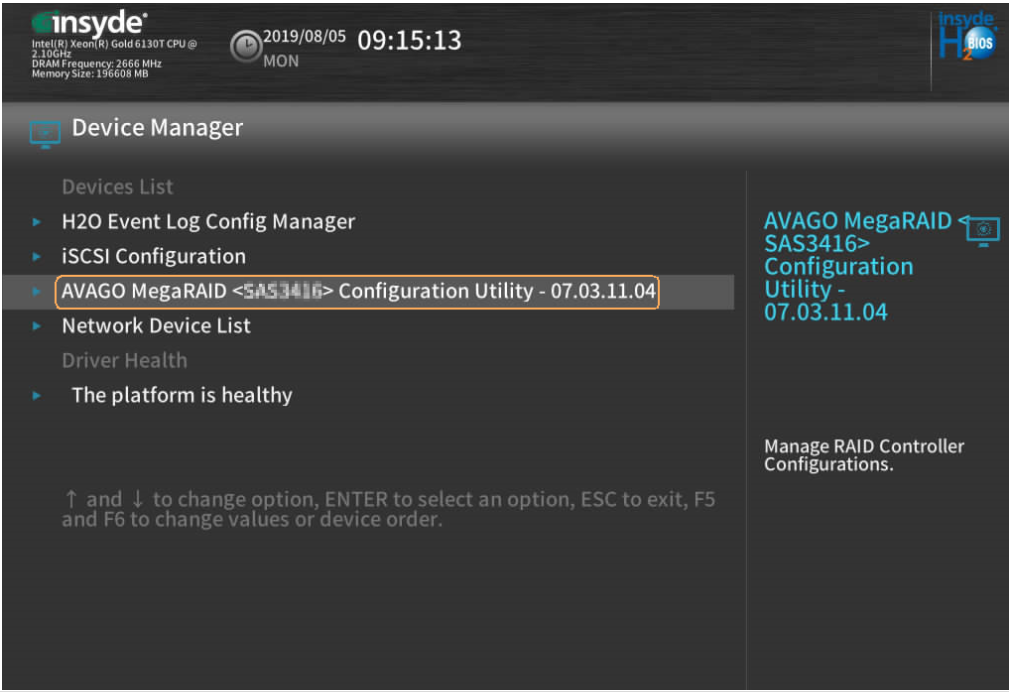

1. 选择“Device Manager”，如图6所示。图6 Device Manager

选择对应的RAID卡，如图7所示，按“Enter”，进入如图8所示界面。

图7 选择RAID卡

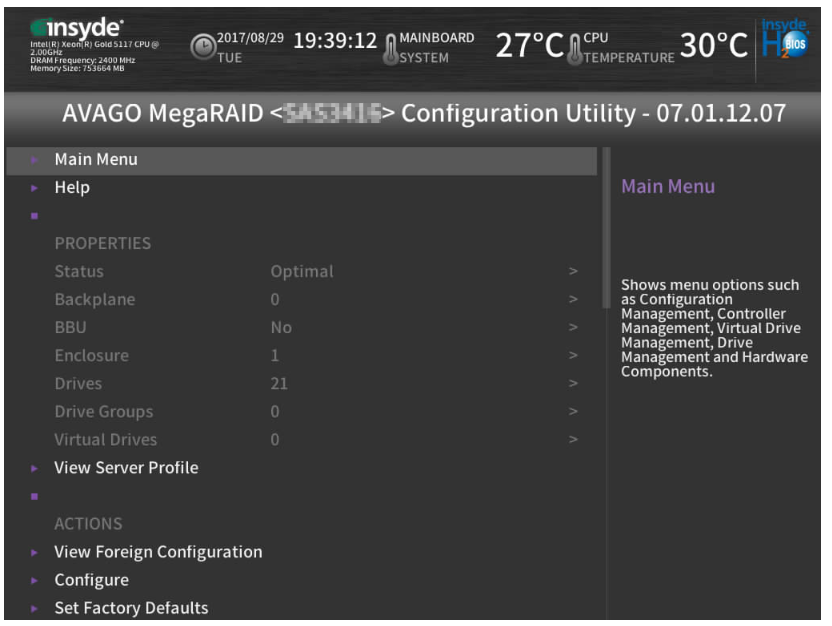

图8 Main Menu

选择“Main Menu > Controller Management”，如图9所示。

图9 Controller Management

选择“Advanced Controller Properties”，按“Enter”进入“Advanced Controller Properties”界面，如图10所示。

图10 “Advanced Controller Properties”界面

选择“Spare”，按“Enter”进入“Spare”界面，如图11所示。

图11 “Spare”界面

1. 设置“Emergency Spare”为“None”，按“Enter”。
2. 选择“Apply Changes”并按“Enter”。
3. 在进入的界面中选择“OK”并按“Enter”。
4. 单击后，选择“强制重启”，在弹出的对话框中单击“确定”，系统强制重启。

配置业务数据盘RAID（IVS3800XC V5/IVS3800XC V5X/IVS3800XC V5D）

由于服务器的iBMC版本不同，操作方式也不同。请根据实际界面选择对应的操作方式。

1. 在iBMC界面，选择“系统管理 > 存储管理”。
2. 设置硬盘的固件状态为“UNCONFIGURED GOOD”。

1. 1. 选择硬盘，例如Disk2，然后在“物理盘信息”区域框中单击右上角的“设置”按钮，设置“固件状态”为“UNCONFIGURED GOOD”，如图2所示。默认情况下，需要设置的硬盘为Disk2~Disk11。图2 设置硬盘固件状态

ISO引导安装管理节点

操作场景

包含CSPOM容器的服务器定义为管理节点。

在LLD报告的“服务器节点”页签，“节点类型”为“管理节点”，则该服务器用作CSP管理节点。

前提条件

安装前获取软件安装镜像包，镜像包获取方法请参见获取软件包。

硬件环境要求如下：

• 完成硬件安装、连线及配置。
• 本地PC和服务器iBMC网络互通，且传输速率大于30Mbps。

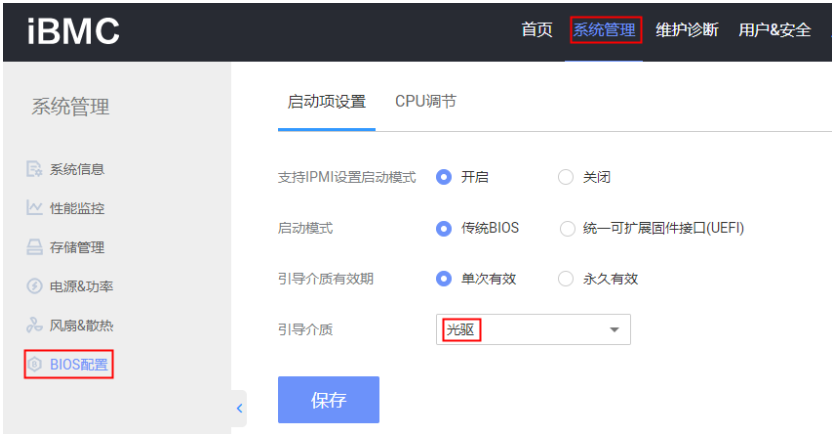

选择“系统管理 > BIOS设置>启动项设置”，保持“支持IPMI设置启动模式”为默认的开启状态，设置“启动模式”为“传统 BIOS”、“引导介质有效期”为“单次有效”，“引导介质”为“光驱”，单击“保存”。

图2 设置光驱启动

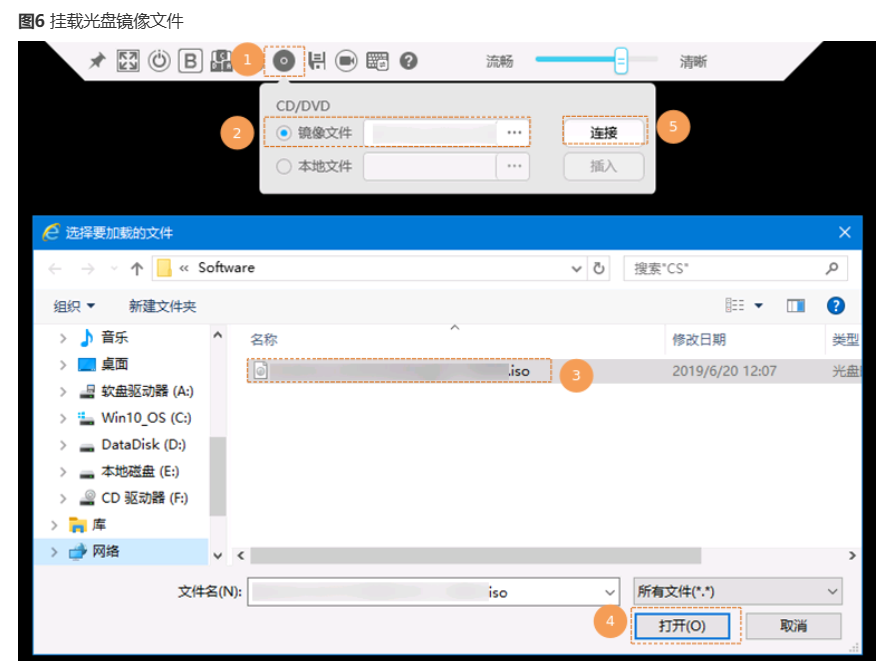

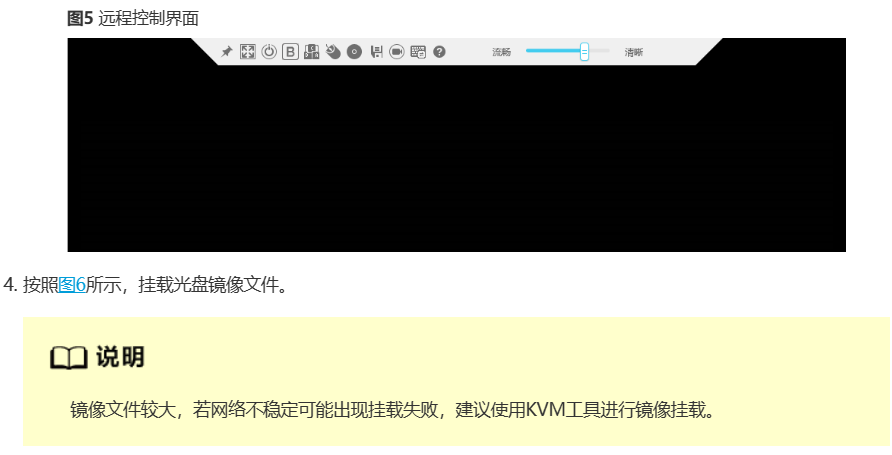

在“首页”中的“虚拟控制台”区域框中选择“启动虚拟控制台 > HTML5集成远程控制台(共享)”，显示如图5所示界面。

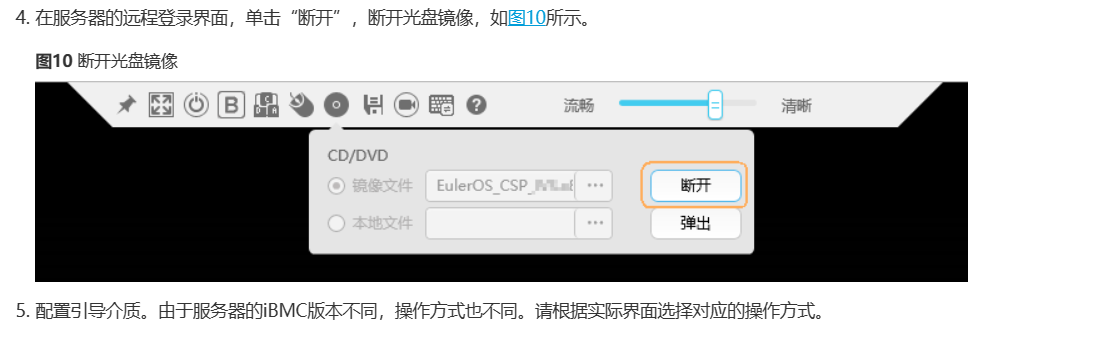

在安装过程中，请勿断开已经挂载的光盘镜像，否则会导致CSP安装异常。

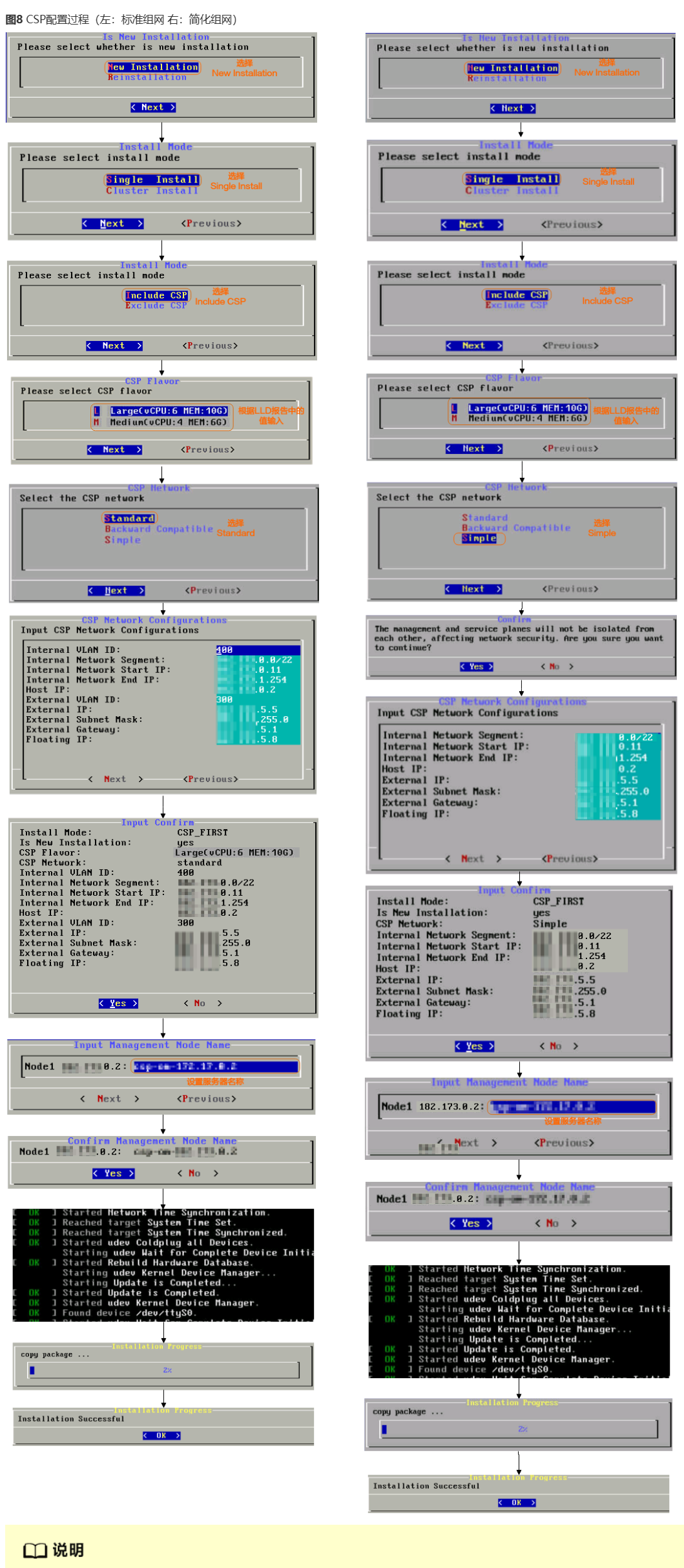

如果在安装过程中，没有看到“Installation Successful”的提示，系统已经切换到了如图9界面，此时请按照下述步骤查看系统部署日志，确保安装成功后再进行后续操作。

1. 使用cspexpert用户登录系统后台，cspexpert用户初始密码为“mt2017@cspos@RD”。首次登录时要求修改密码，请使用修改后的密码登录。
2. 执行su - root命令切换到root用户，root用户初始密码为“cnp200@cspos@RD”。首次登录时要求修改密码，请使用修改后的密码登录。
3. 执行cat /opt/csp/csp_edge_log/edge_install.log | grep process命令查看安装进度，在显示信息末尾的100%表示CSP业务操作系统安装成功。CSP-OM install process 100%

安装IVS系统

上传软件包

操作场景

安装IVS应用前，需要先将软件包IVS3800_10.0.0_Software_Full_XXX.tar.gz上传到CSP OM Portal界面，在部署应用时，系统自动安装该应用软件包中的应用软件。

操作步骤

1. 选择“软件中心>软件仓库 > 应用仓库”。
2. 在“应用仓库”界面，单击“添加”，选择需要上传的软件包。
3. 单击“上传”。上传过程中，请勿切换页面，否则可能导致上传失败。软件包上传完成后，会自动显示在软件包列表中，单击软件包名称，可以查看该应用软件包内的服务软件包和服务容器镜像信息。

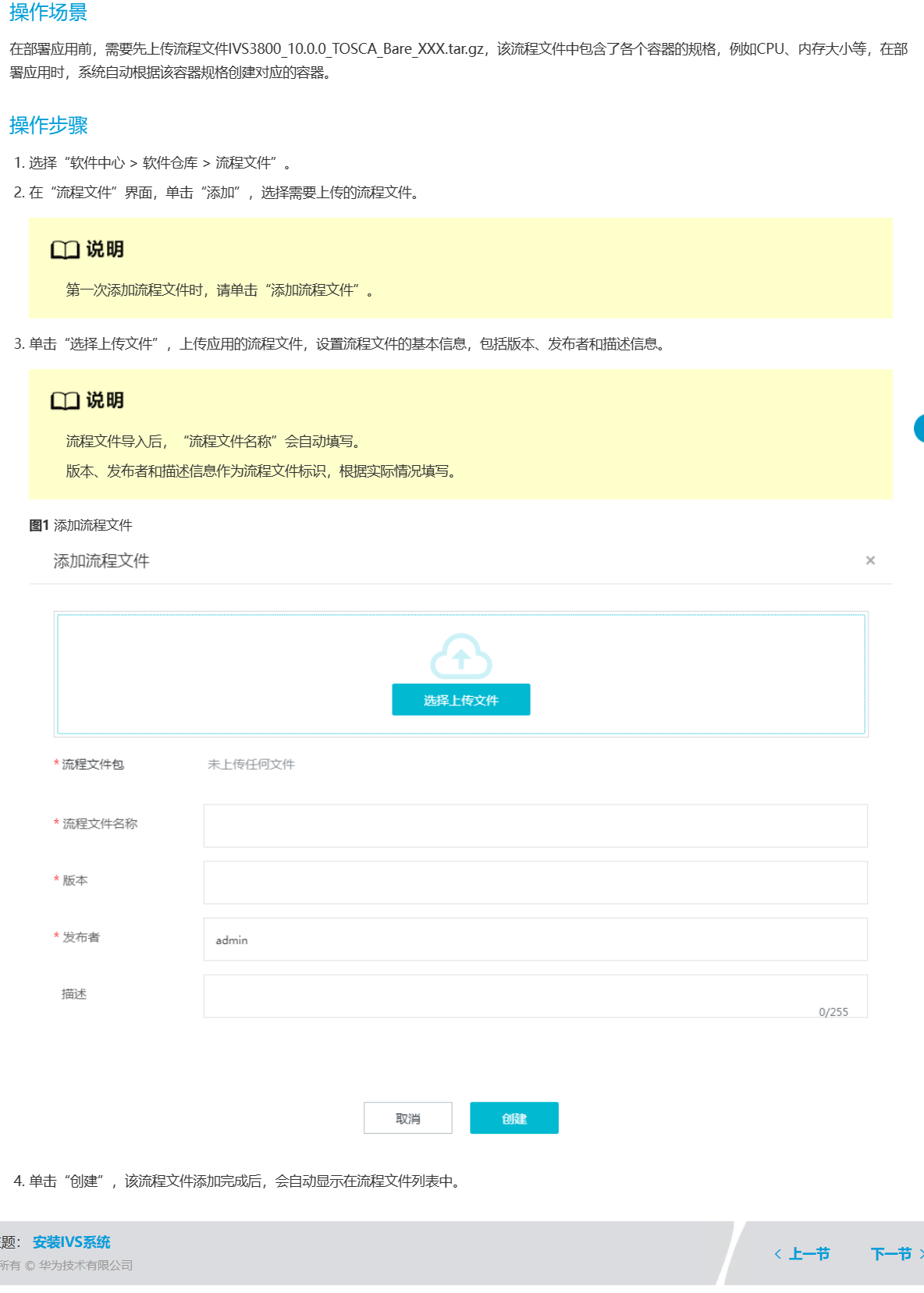

上传流程文件

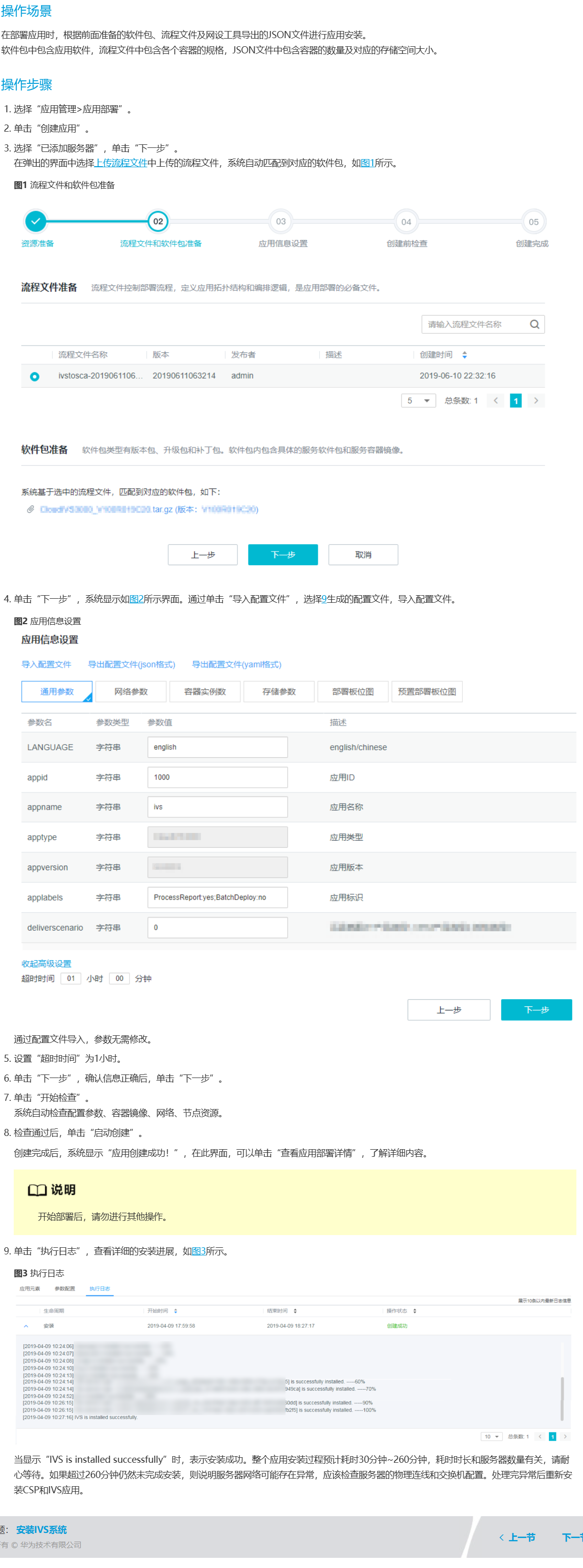

部署应用

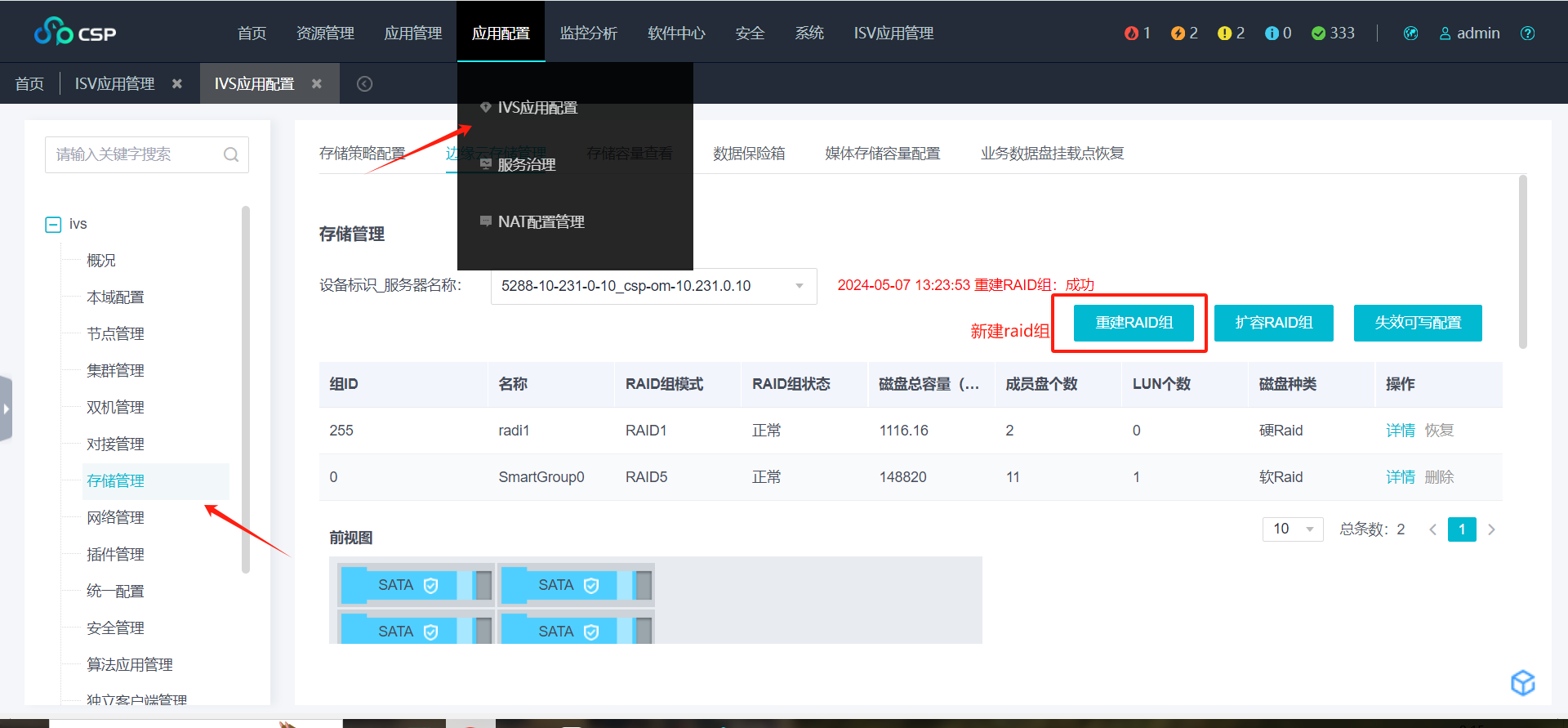

需要重组raid组将其他的数据盘配置为raid5

安装后检查

配置

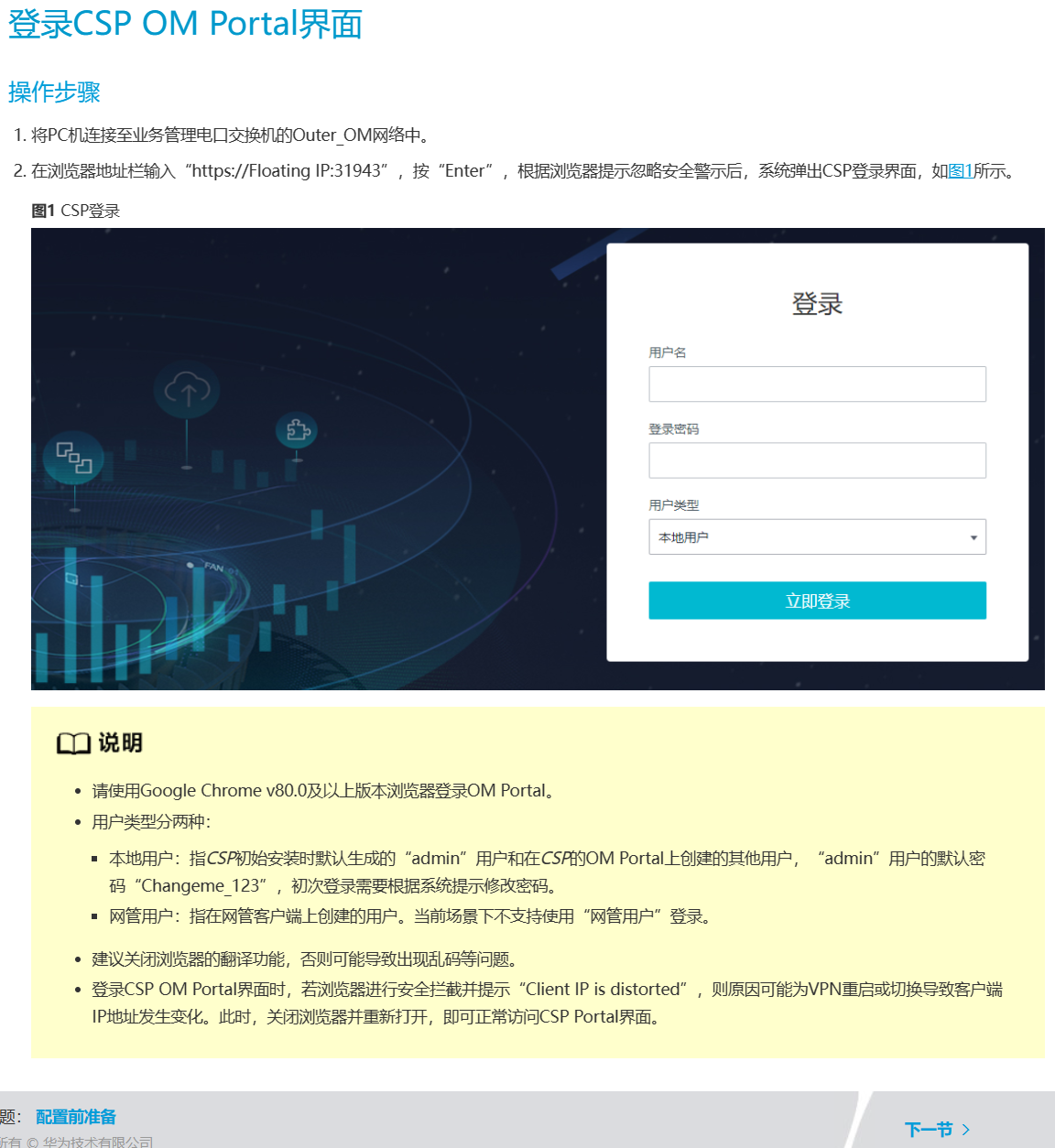

登录CSP OM Portal界面

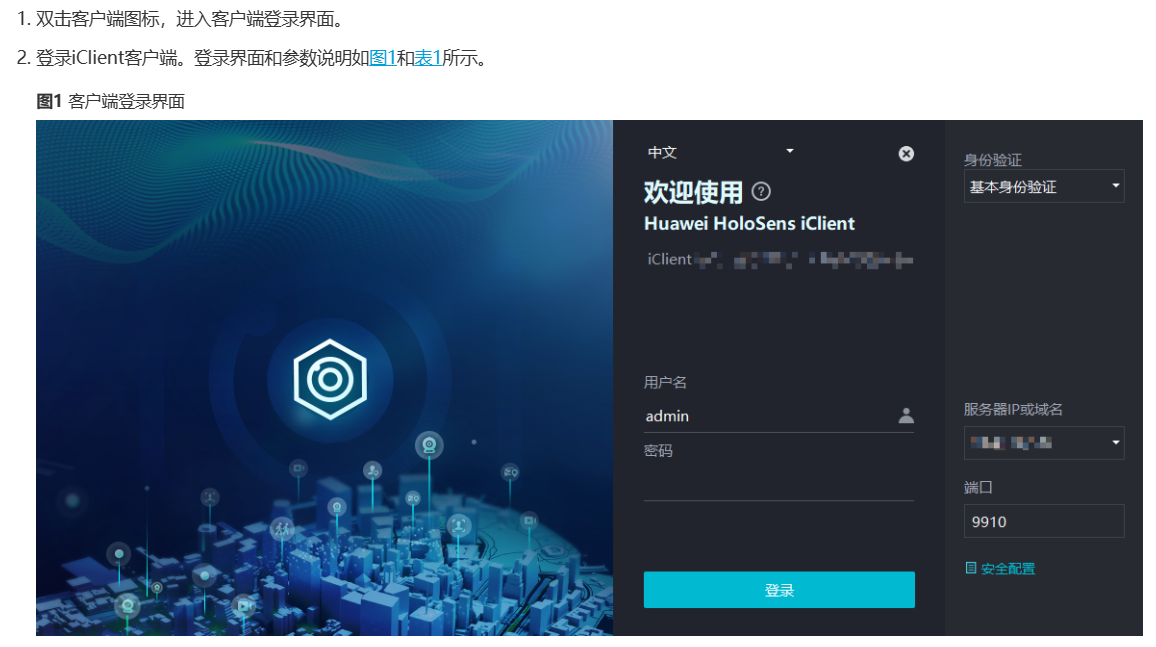

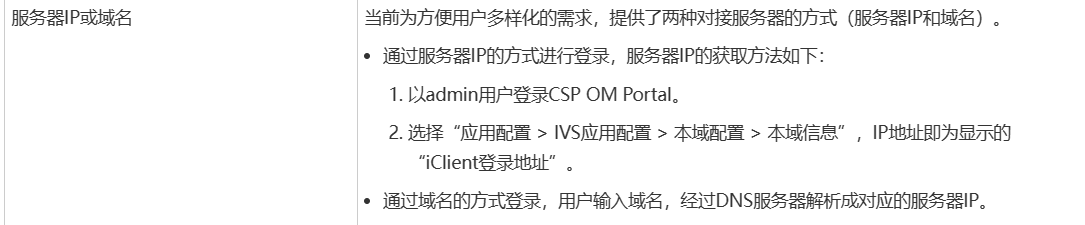

登录iClient

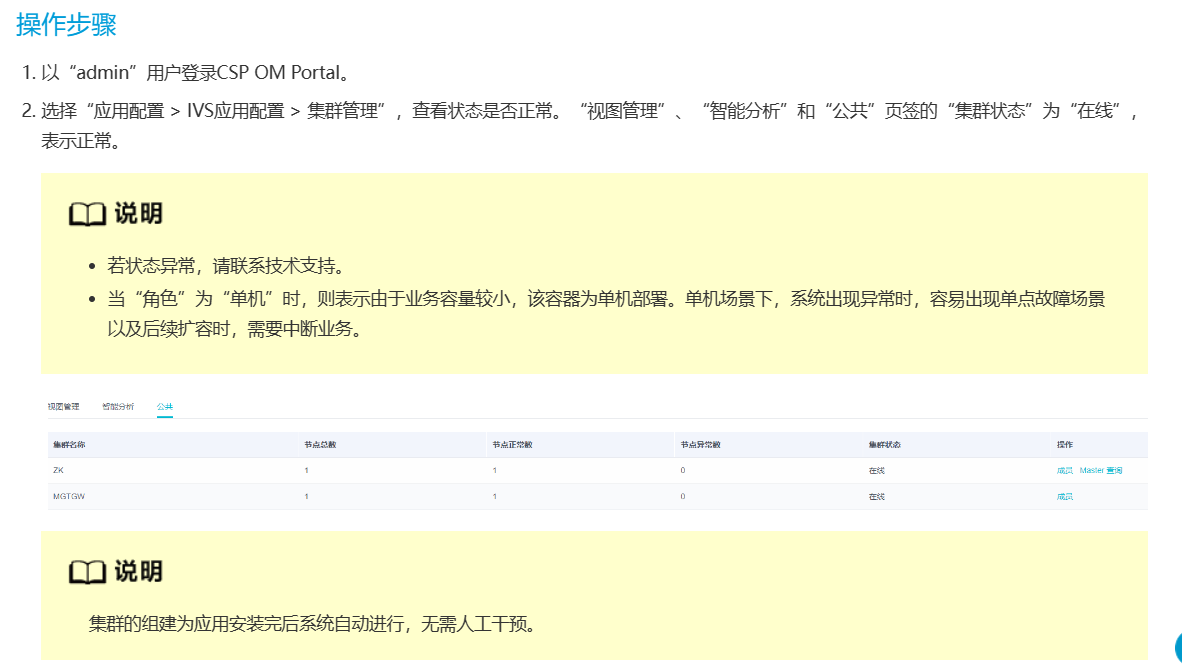

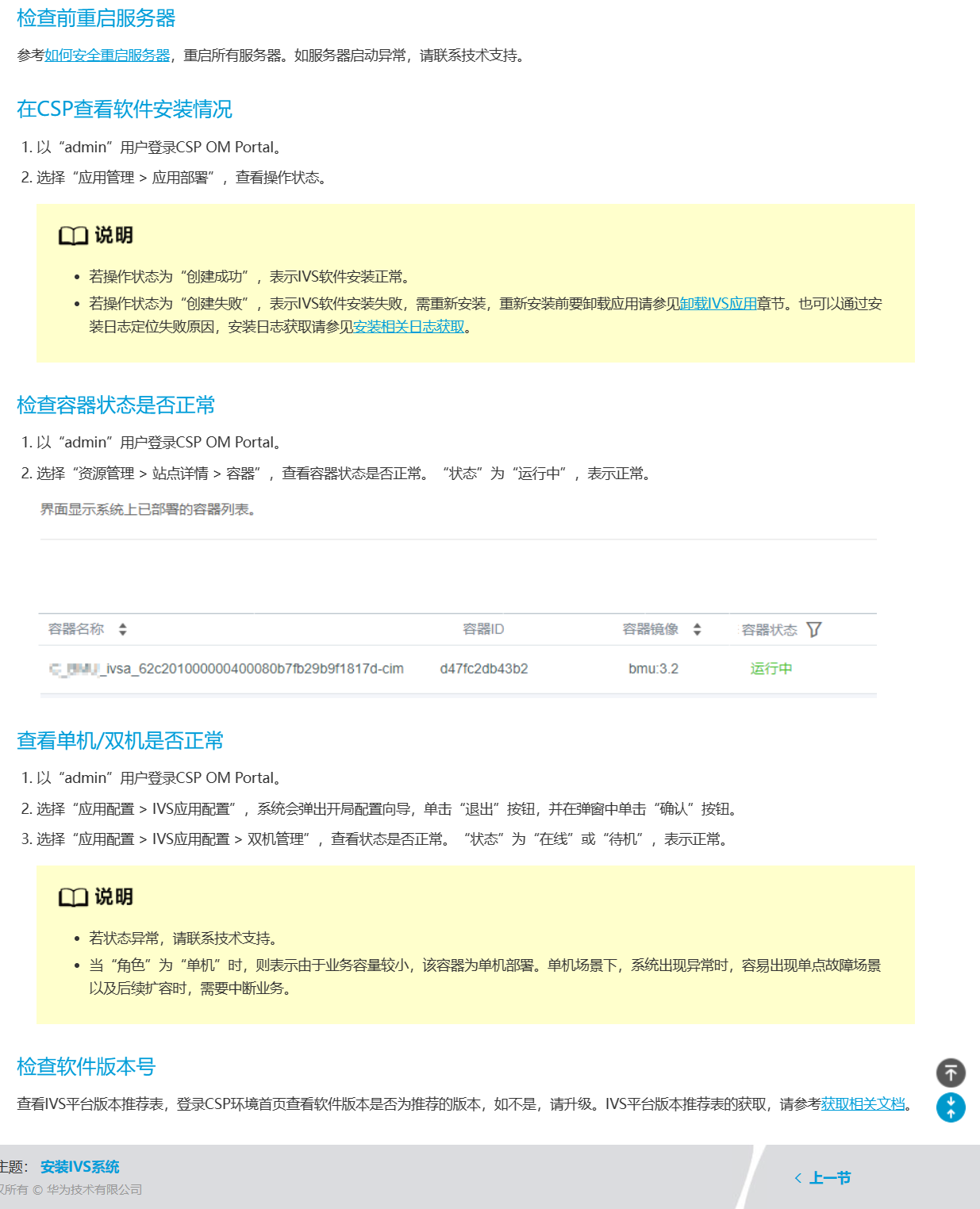

检查集群状态

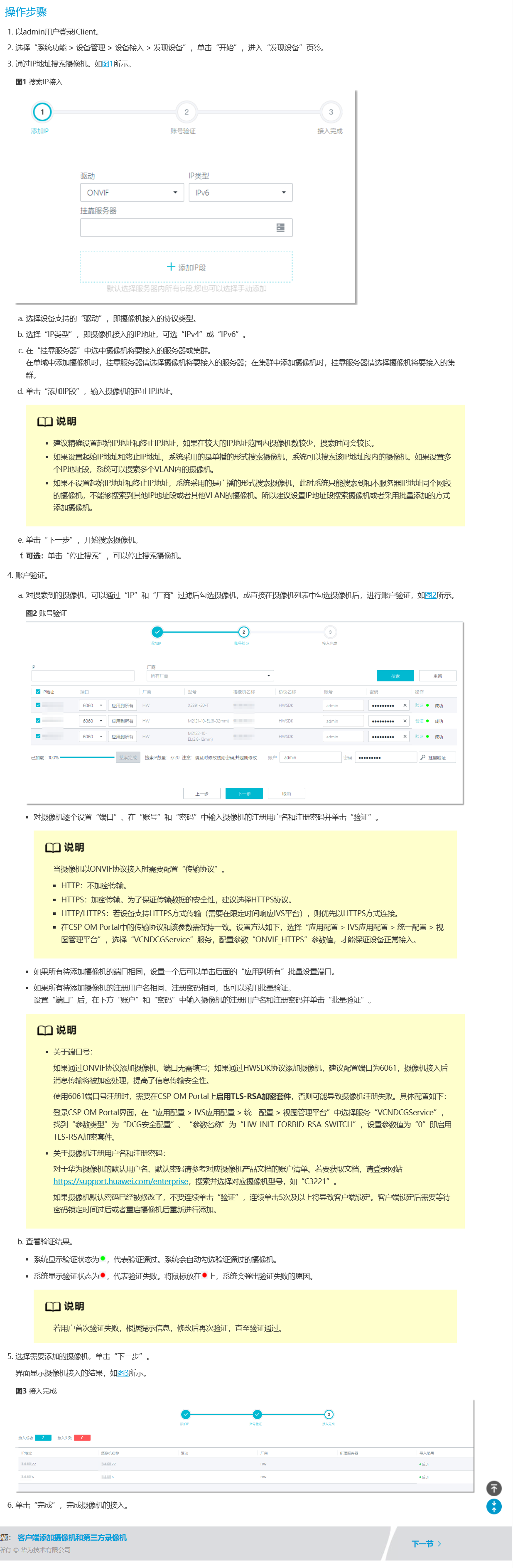

通过发现设备方式接入（推荐）

最后将模式改为硬盘

下载连接里面有的镜像不对，我没有会员传不上去需要的私聊。
